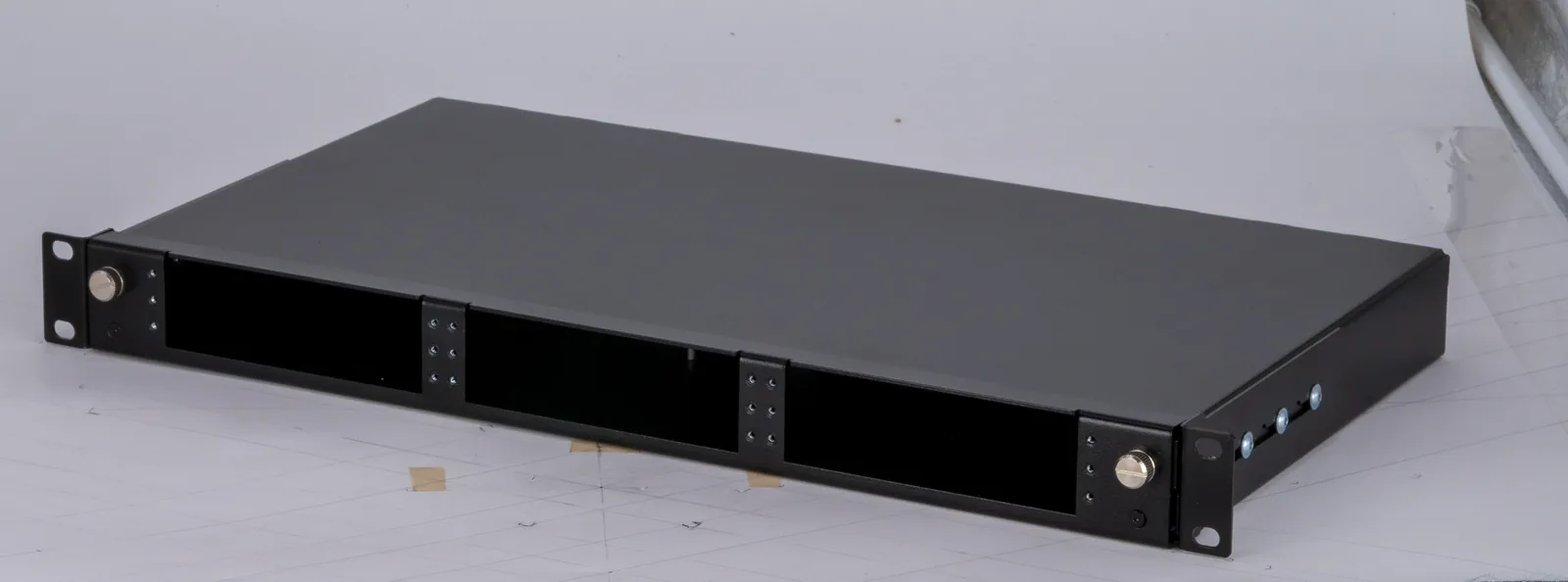

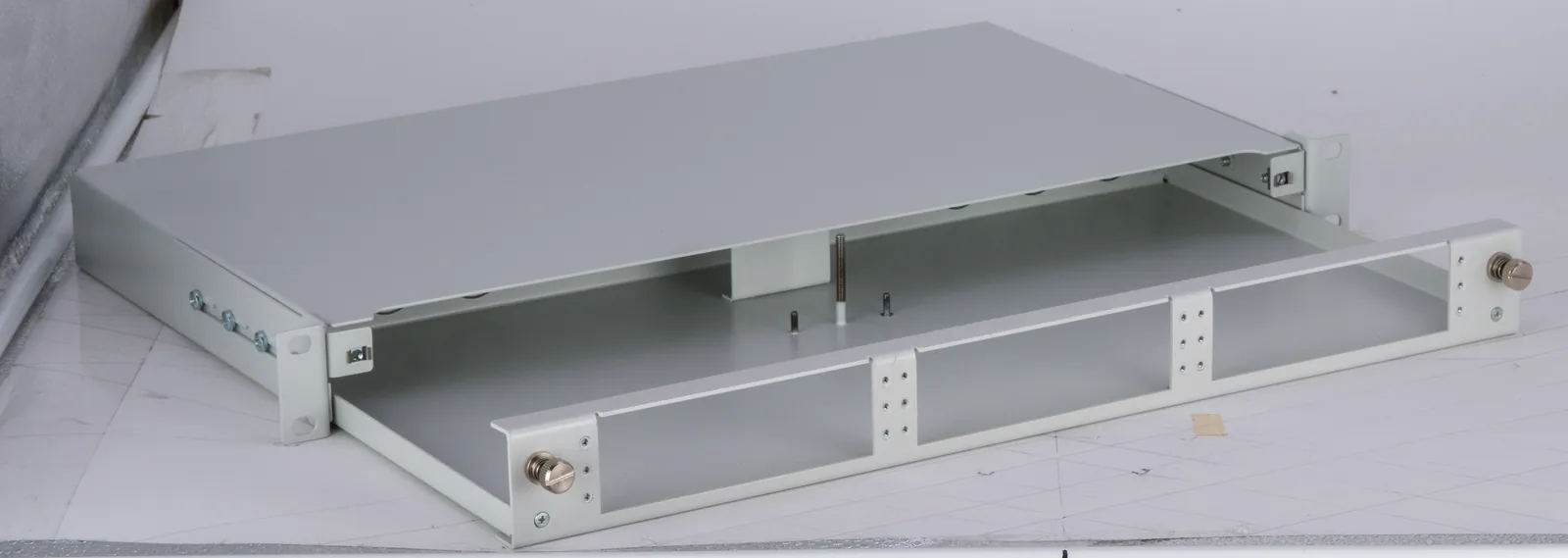

Der VarioConnect 3HE ist ein modularer Baugruppenträger für Glasfaser, der mit seiner 3HE-Bauweise und Platz für bis zu 288 Fasern eine der höchsten Packungsdichten im deutschen Markt erreicht. Die modulare Spleißbox 3HE basiert auf einem flexiblen 7TE-Rastermaß und ermöglicht die werkzeuglose Installation verschiedener Frontmodule für alle gängigen Steckertypen von LC über SC und E2000 bis MPO/MTP.
Mit einer Kapazität von bis zu 12 Spleißmodulen pro Einheit bietet der Baugruppenträger Glasfaser die notwendige Skalierbarkeit für den kontinuierlichen FTTH-Ausbau in Deutschland. Die robuste Metallkonstruktion mit 24 M20-Kabeleinführungen gewährleistet dabei professionelles Kabelmanagement auch bei höchsten Faserdichten.
Technische Spezifikationen des VarioConnect 3HE Systems
Die modulare Spleißbox 3HE folgt dem bewährten 19-Zoll-Standard und nutzt die verfügbare Rackfläche optimal aus. Mit einer Bauhöhe von 133 Millimetern (3HE) und einer Tiefe von 300 Millimetern fügt sich das System nahtlos in bestehende Infrastrukturen ein.
- Maximale Faserkapazität: 288 Fasern pro 3HE
- Modulraster: 7 Teileinheiten (TE) mit 122,5 mm Breite
- Steckerkompatibilität: LC, SC, E2000, ST, FC, MPO/MTP
- Kabeleinführungen: 24 × M20-Verschraubungen
- Gewicht Leergehäuse: 1,2 kg
- Mindestbiegeradius: 30 mm gemäß G.657-Standard
Das durchdachte Frontbedienungskonzept ermöglicht den kompletten Zugriff von vorne, wodurch Wartungsarbeiten ohne Demontage des Systems durchgeführt werden können. Die werkzeuglose Modulmontage reduziert Installationszeiten um bis zu 40 Prozent gegenüber konventionellen Systemen.
Modularer Aufbau für maximale Flexibilität

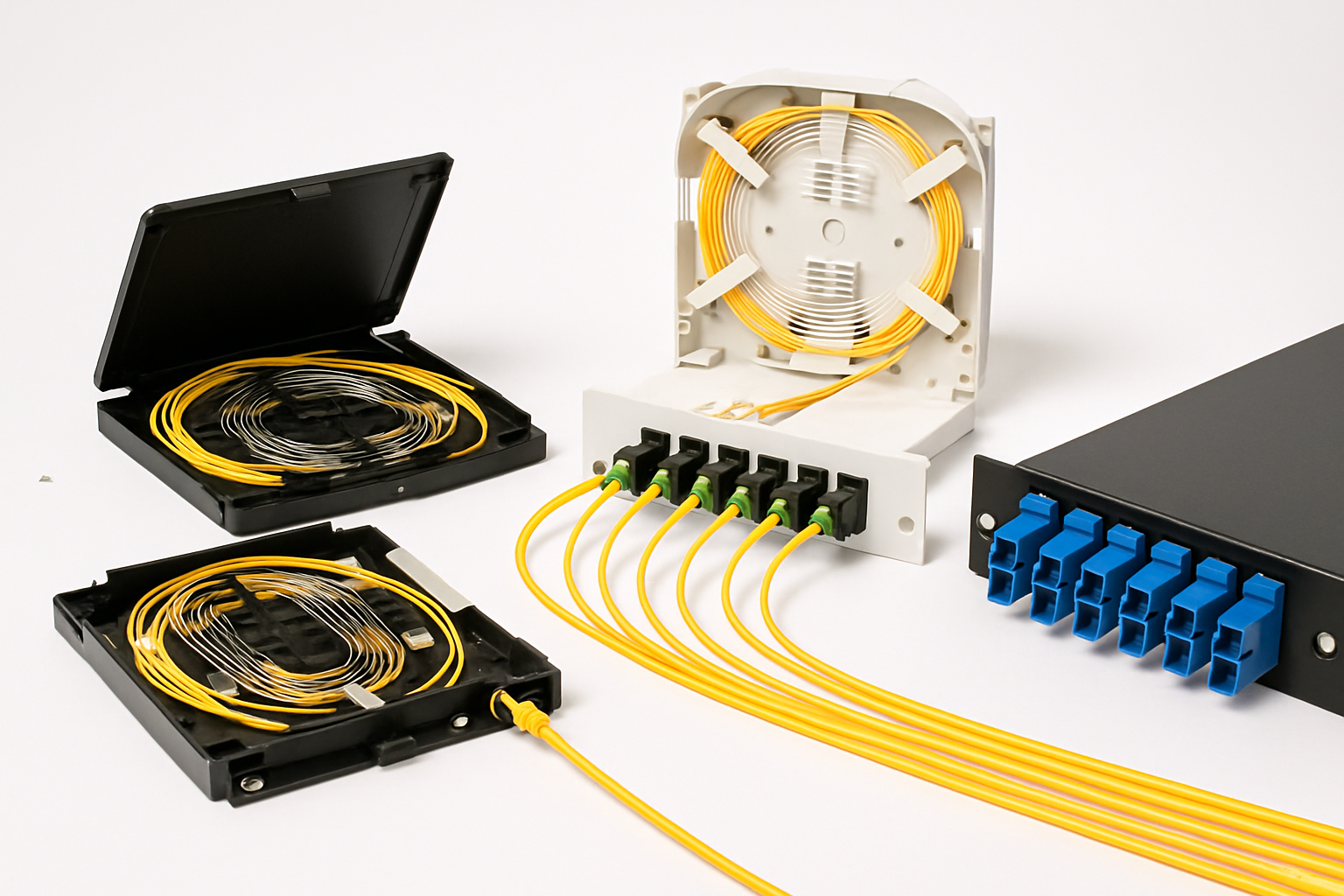

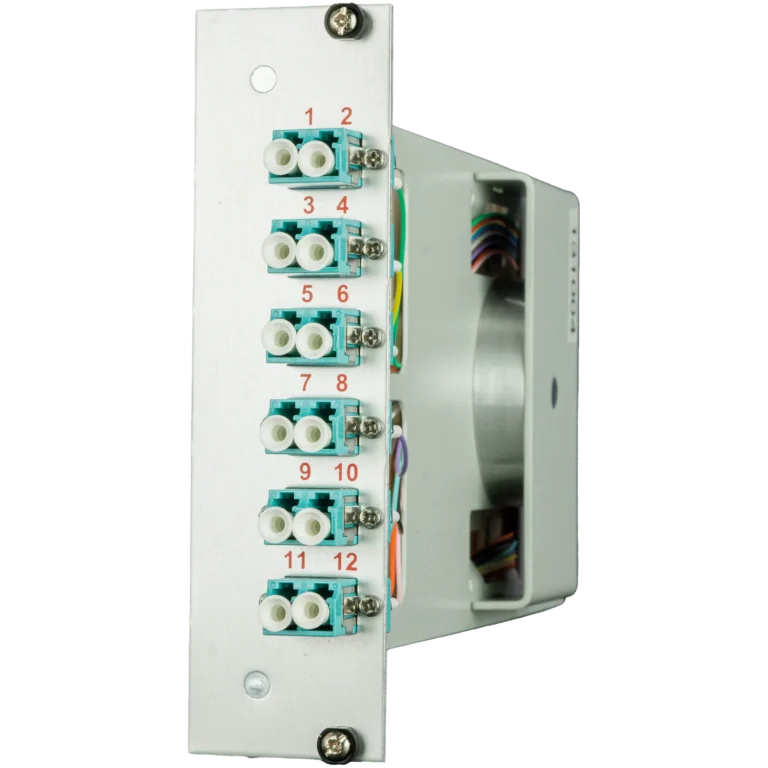

Der VarioConnect 3HE nutzt ein intelligentes Baukastenprinzip, das unterschiedliche Ausbaustufen und Steckerkombinationen ermöglicht. Jedes der 12 verfügbaren Modulplätze kann individuell mit Spleißmodulen, Blindplatten oder Kabelführungselementen bestückt werden.
| Modultyp | Kapazität | Steckertypen | Anwendung |
|---|---|---|---|
| Spleißmodul Standard | 24 Fasern | LC, SC | Standardverkabelung |
| Spleißmodul High-Density | 48 Fasern | LC-Quad | Rechenzentren |
| E2000-Modul | 24 Fasern | E2000 APC/PC | Industrieumgebung |
| MPO-Modul | 72 Fasern | MPO-12/24 | Backbone-Verkabelung |
Die Module lassen sich während des laufenden Betriebs austauschen, was besonders bei schrittweisen Netzausbauten oder technischen Umrüstungen von Vorteil ist. Der Baugruppenträger Glasfaser wächst somit mit den Anforderungen des Netzes mit.
Professionelles Kabelmanagement für höchste Faserdichten
Bei Packungsdichten von bis zu 96 Fasern pro Höheneinheit wird systematisches Kabelmanagement zum kritischen Erfolgsfaktor. Der VarioConnect 3HE integriert mehrere Ebenen der Kabelführung, die eine übersichtliche und wartungsfreundliche Installation gewährleisten.
Die 24 M20-Kabeleinführungen sind in vier Gruppen zu je sechs Öffnungen organisiert, wodurch eine logische Trennung von eingehenden und ausgehenden Kabeln möglich wird. Integrierte Zugentlastungen verhindern mechanische Belastungen der empfindlichen Glasfasern.
- Strukturierte Kabelführung durch dedizierte Führungskanäle
- Farbcodierte Markierungssysteme nach IEC 61754-15
- Integrierte Reserveschlaufen für Servicearbeiten
- Überlängenmanagement durch spezielle Wickelvorrichtungen
- Dokumentationsmöglichkeiten direkt am Modul
Normkonformität und Zertifizierungen
Die modulare Spleißbox 3HE erfüllt alle relevanten internationalen Standards für professionelle Glasfaserinstallationen. Die Konformität mit IEC 61300-3-4 für optische Verbindungselemente und EN 50173-1 für strukturierte Verkabelungssysteme ist durch unabhängige Prüfinstitute bestätigt.
Besondere Bedeutung hat die Einhaltung der neuen VDE-Leitlinie 0800-730, die seit Februar 2024 die Installation von Glasfasernetzen im Gebäudebereich regelt. Der VarioConnect 3HE unterstützt die geforderten Brandschutzklassen und ermöglicht die normkonforme Installation in allen Gebäudekategorien.
Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.
Einsatzbereiche und Anwendungsszenarien
Der VarioConnect 3HE Baugruppenträger eignet sich für unterschiedliche Netzebenen und Installationsumgebungen. Von der zentralen Vermittlungsstelle über regionale Verteilpunkte bis zu gebäudeinternen Verteilern deckt das System alle Anforderungen professioneller Glasfasernetze ab.
| Einsatzbereich | Typische Faseranzahl | Besondere Anforderungen |
|---|---|---|
| Rechenzentren | 144-288 Fasern | Höchste Packungsdichte, MPO-Unterstützung |
| Stadtwerke FTTH | 96-144 Fasern | Robustheit, einfache Erweiterbarkeit |
| Industrieanlagen | 48-96 Fasern | E2000-Stecker, Vibrationsfestigkeit |
| Campus-Netze | 72-144 Fasern | Flexibilität, Dokumentation |
In Rechenzentrumsumgebungen ermöglicht die hohe Packungsdichte erhebliche Platzeinsparungen. Ein mittelgroßes Rechenzentrum mit 10.000 aktiven Faserverbindungen benötigt mit dem VarioConnect 3HE System nur etwa 35 Höheneinheiten statt der üblichen 70 HE bei konventionellen 48-Port-Systemen.
Installation und Inbetriebnahme
Die werkzeuglose Montage der modularen Spleißbox 3HE reduziert Installationszeiten erheblich. Durch das durchdachte Schnappverschlusssystem lassen sich Module in weniger als 30 Sekunden einsetzen oder austauschen.
Der Installationsprozess folgt einem systematischen Ablauf, der auch von weniger erfahrenen Technikern sicher durchgeführt werden kann. Die frontseitige Bedienung eliminiert die Notwendigkeit von Rückseitenzugang, was besonders in beengten Serverräumen von Vorteil ist.
- Schritt 1: Montage des Baugruppenträgers im 19-Zoll-Schrank
- Schritt 2: Installation der benötigten Spleißmodule
- Schritt 3: Einführung der Glasfaserkabel durch M20-Verschraubungen
- Schritt 4: Spleißarbeiten und Faserablage in den Modulen
- Schritt 5: Dokumentation und Beschriftung
- Schritt 6: Abschließende Dämpfungsmessung nach IEC 61280-4-1
Wirtschaftlichkeit und Betriebskosten
Die Investition in einen VarioConnect 3HE Baugruppenträger Glasfaser amortisiert sich durch mehrere Faktoren. Die hohe Packungsdichte reduziert den benötigten Schrankplatz um bis zu 50 Prozent, was direkte Einsparungen bei Stellfläche und Klimatisierung bedeutet.
Die modulare Bauweise ermöglicht bedarfsgerechte Erweiterungen ohne Komplettaustausch bestehender Infrastruktur. Bei typischen Wachstumsraten von 20 bis 30 Prozent jährlich im FTTH-Bereich können Netzbetreiber ihre Investitionen über mehrere Ausbaustufen verteilen.
Zusätzliche Kostenvorteile entstehen durch reduzierte Wartungszeiten. Die übersichtliche Struktur und professionelle Dokumentationsmöglichkeiten verkürzen Fehlersuche und Umschaltungen um durchschnittlich 40 Prozent gegenüber unstrukturierten Installationen.
Kompatibilität mit bestehenden Infrastrukturen
Der VarioConnect 3HE fügt sich nahtlos in gewachsene Netzstrukturen ein. Durch die Unterstützung aller gängigen Steckertypen können bestehende Patchkabel und aktive Komponenten weiterverwendet werden.
Die modulare Spleißbox 3HE ist vollständig kompatibel mit Vorgängersystemen und ermöglicht schrittweise Migration. Hybridkonfigurationen mit unterschiedlichen Steckertypen in einem System sind problemlos realisierbar, was besonders bei Technologiewechseln von SC auf LC oder der Einführung von MPO-Verbindungen relevant ist.
- Abwärtskompatibilität zu älteren 19-Zoll-Systemen
- Unterstützung von Singlemode und Multimode in einem System
- Flexible Kombination verschiedener Steckertypen
- Integration in bestehende Dokumentationssysteme
- Kompatibilität mit allen gängigen Messgeräten
Qualitätssicherung und Garantieleistungen
Als europäischer Hersteller und offizieller Diamond-Partner garantiert Fiber Products höchste Qualitätsstandards für die VarioConnect 3HE Serie. Die Produktion in Deutschland gewährleistet kurze Lieferwege und flexible Anpassungen an kundenspezifische Anforderungen.
Die 5 Jahre Garantie auf alle VarioConnect-Systeme unterstreicht das Vertrauen in die Produktqualität. Diese erweiterte Garantie umfasst nicht nur das Basisgehäuse, sondern auch alle Module und mechanischen Komponenten bei sachgemäßer Verwendung.
Regelmäßige Qualitätskontrollen nach ISO 9001:2015 sichern gleichbleibende Fertigungsqualität. Jedes System durchläuft vor Auslieferung eine mehrstufige Endkontrolle inklusive mechanischer und optischer Prüfungen.
Zukunftssicherheit durch modulare Erweiterbarkeit
Die modulare Spleißbox 3HE ist auf langfristige Nutzung und kontinuierliche Anpassung ausgelegt. Neue Steckertypen oder höhere Packungsdichten können durch Modultausch ohne Systemwechsel integriert werden.
Mit Blick auf kommende Technologien wie 400G- und 800G-Ethernet unterstützt der VarioConnect 3HE bereits heute MPO-24 und MPO-32 Konfigurationen. Die strukturierte Verkabelung ermöglicht zudem die Integration von Wavelength Division Multiplexing (WDM) Komponenten.
Die offene Systemarchitektur erlaubt Anpassungen an zukünftige Normen und Standards. Durch die enge Zusammenarbeit mit Normungsgremien stellt Fiber Products sicher, dass kommende Anforderungen frühzeitig in die Produktentwicklung einfließen.
Häufig gestellte Fragen zum VarioConnect 3HE
Wie viele Fasern können maximal in einem VarioConnect 3HE System terminiert werden?
Der VarioConnect 3HE Baugruppenträger kann bis zu 288 Fasern aufnehmen, verteilt auf 12 Module mit je 24 Fasern in Standardkonfiguration. Bei Verwendung von High-Density LC-Modulen sind sogar bis zu 576 Faserterminierungen möglich.
Ist eine nachträgliche Umrüstung von SC auf LC-Stecker möglich?
Ja, die modulare Spleißbox 3HE ermöglicht den jederzeitigen Austausch einzelner Module. Ein SC-Modul kann werkzeuglos gegen ein LC-Modul getauscht werden, ohne andere Verbindungen zu beeinträchtigen.
Welche Kabelaußendurchmesser sind mit den M20-Verschraubungen kompatibel?
Die M20-Verschraubungen des VarioConnect 3HE akzeptieren Kabel mit Außendurchmessern von 6 bis 13 Millimetern. Für abweichende Durchmesser stehen Reduziereinsätze zur Verfügung.
Können verschiedene Fasertypen (OS2, OM4, OM5) in einem System kombiniert werden?
Ja, der Baugruppenträger Glasfaser unterstützt die parallele Installation verschiedener Fasertypen. Durch farbcodierte Module und Beschriftungssysteme bleibt die Übersichtlichkeit gewahrt.
Wie erfolgt die Erdung des VarioConnect 3HE Systems?
Das Metallgehäuse verfügt über dedizierte Erdungspunkte nach EN 50174-2. Die Erdung erfolgt über die Rackmontage oder optional über separate Erdungskabel mit 6 mm² Querschnitt.
Ist der VarioConnect 3HE für Außenbereichsinstallationen geeignet?
Das Basissystem ist für Innenrauminstallationen konzipiert. Für Außenbereiche bietet Fiber Products spezielle DIN-Hutschienenboxen mit IP65-Schutz an.
Technischer Support und Planungsunterstützung
Fiber Products bietet umfassende Unterstützung bei der Planung und Implementierung von VarioConnect 3HE Systemen. Von der Bedarfsanalyse über die Konfiguration bis zur Inbetriebnahme stehen erfahrene Techniker zur Verfügung.
Detaillierte Planungsunterlagen, CAD-Zeichnungen und Ausschreibungstexte erleichtern die Integration in Ihre Projekte. Die technische Hotline unterstützt bei Fragen zu Installation und Betrieb.
Für weitere Informationen zum VarioConnect 3HE und anderen modularen Spleißsystemen steht Ihnen unser Expertenteam zur Verfügung. Profitieren Sie von unserer langjährigen Erfahrung als Hersteller und Diamond-Partner für professionelle Glasfaserlösungen. Entdecken Sie auch unsere komplette VarioConnect Produktlinie mit erweiterten Garantieleistungen gemäß unseren Garantiebedingungen.
