Fest oder ausziehbar — die passende Spleißbox
Fusion-Box für Festinstallationen, Future-Box für Standorte mit häufigem Servicezugriff. Beide mit E-2000-Anschlusstechnik in Schweizer Präzision.
- E-2000®, typ. ≤ 0,1 dB Einfügedämpfung
- 1HE = 44,45 mm · 19″-Einbau
- Sechs Familien, ein Stecksystem
Spleißbox auswählen: drei Entscheidungen, an denen Projekte hängen bleiben
Bevor eine Artikelnummer fällt, sind drei Fragen zu klären — Bauhöhe, Zugriffsart und Familie. Wer sie in dieser Reihenfolge beantwortet, kommt ohne Rückfrage zur richtigen Box.
1HE oder 2HE?
Die Bauhöhe entscheidet über Portdichte und Rackplatz — und lässt sich nachträglich nicht ändern.
Fest oder ausziehbar?
Die Fusion-Box sitzt starr, die Future-Box fährt heraus. Der Unterschied zählt bei jedem Serviceeinsatz.
Welche der sechs Familien?
Sechs Bauformen teilen sich ein Stecksystem. Die Auswahl folgt dem Einsatzort, nicht dem Katalog.
So finden Sie die richtige Familie
Eine kurze Auswahlhilfe basierend auf der typischen Installations-Anforderung:
- Wenn Sie eine feste Rack-Installation mit hoher Portdichte und wenig Wartung brauchen — starten Sie mit Fusion Box (starr 1HE oder 2HE)
- Wenn Sie Rack-Installation mit ausziehbarem Service-Zugriff wollen — Future Box (1HE oder 2HE)
- Wenn Sie skalierbare Dichte in einem Chassis benötigen — 4HE Baugruppenträger mit bis zu 12 Kompaktmodulen
- Wenn Sie Hutschienenmontage in Schaltschränken oder Outdoor benötigen — Wandverteilermodule
- Wenn Sie eine kundenspezifische Anforderung haben — F4P-gefertigte Lösungen mit DIAMOND-Komponenten, gebaut nach Ihrer Spezifikation
Unsicher zwischen Fusion Box und Future Box?
Schicken Sie uns Faserzahl + Einsatzort — wir antworten mit konkreter Empfehlung, Art.-Nr. (z. B. G7G1/G7G3) und Angebot.
DIAMOND Spleißboxen & Spleißmodule
DIAMOND SA (Schweiz) · Swiss Engineering · gefertigt von Fiber Products
Sechs Produktfamilien decken das gesamte Spektrum professioneller Glasfaser-Spleißtechnik ab — von der starren 1HE-Fusion-Box für feste Installationen über die ausziehbare Future Box für service-orientierte Racks bis zu kompakten Wandverteilermodulen auf Hutschiene. Alle aufgebaut auf dem DIAMOND E-2000® CompactRJ-Stecksystem, alle vor Versand zu 100% vermessen.
Seit der DIAMOND-Pressemitteilung vom 27. April 2026 ist Fiber Products GmbH der zentrale Anbieter für die 19″-Gehäusetechnik. DIAMOND hat die Eigenproduktion dieser Bauformen eingestellt, behält aber das gesamte Stecker- und Komponenten-Sortiment in eigener Fertigung in Losone (Schweiz).
Die sechs DIAMOND-Spleißbox-Familien
Jede Familie beantwortet eine andere Installations-Aufgabe. Die Wahl hängt ab von Faserzahl, Montageumgebung und davon, ob Sie eine fest verbaute oder service-freundliche Lösung benötigen.
| Familie | Bauform | Typischer Einsatz | Detailseite |
|---|---|---|---|
| Fusion Box | Starr 1HE / 2HE Rack | Feste Verkabelung, wartungsarme Installationen, hohe Portdichte | Fusion Box ansehen → |

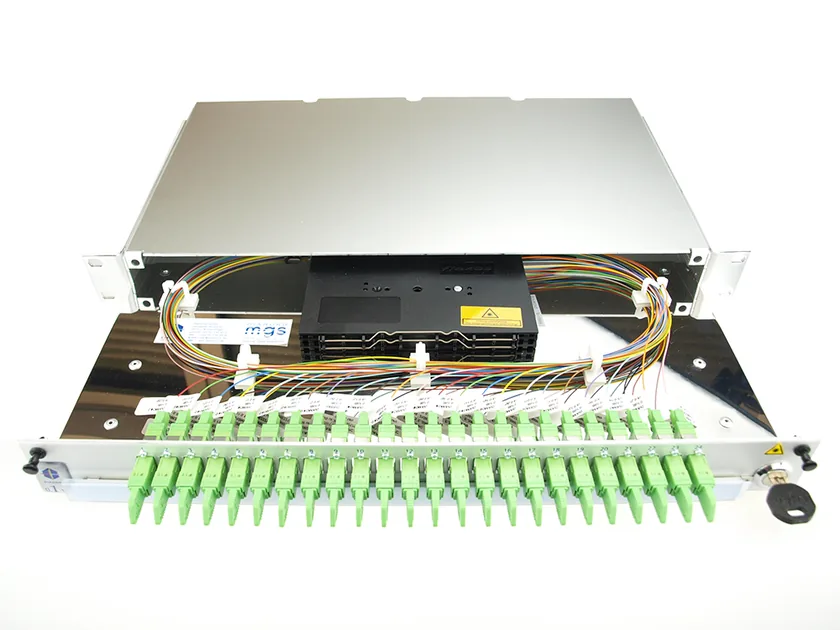

| Future Box | Ausziehbar 1HE / 2HE Rack | Service-freundliche Racks, regelmäßige Wartung, regulierte Branchen | Future Box ansehen → |

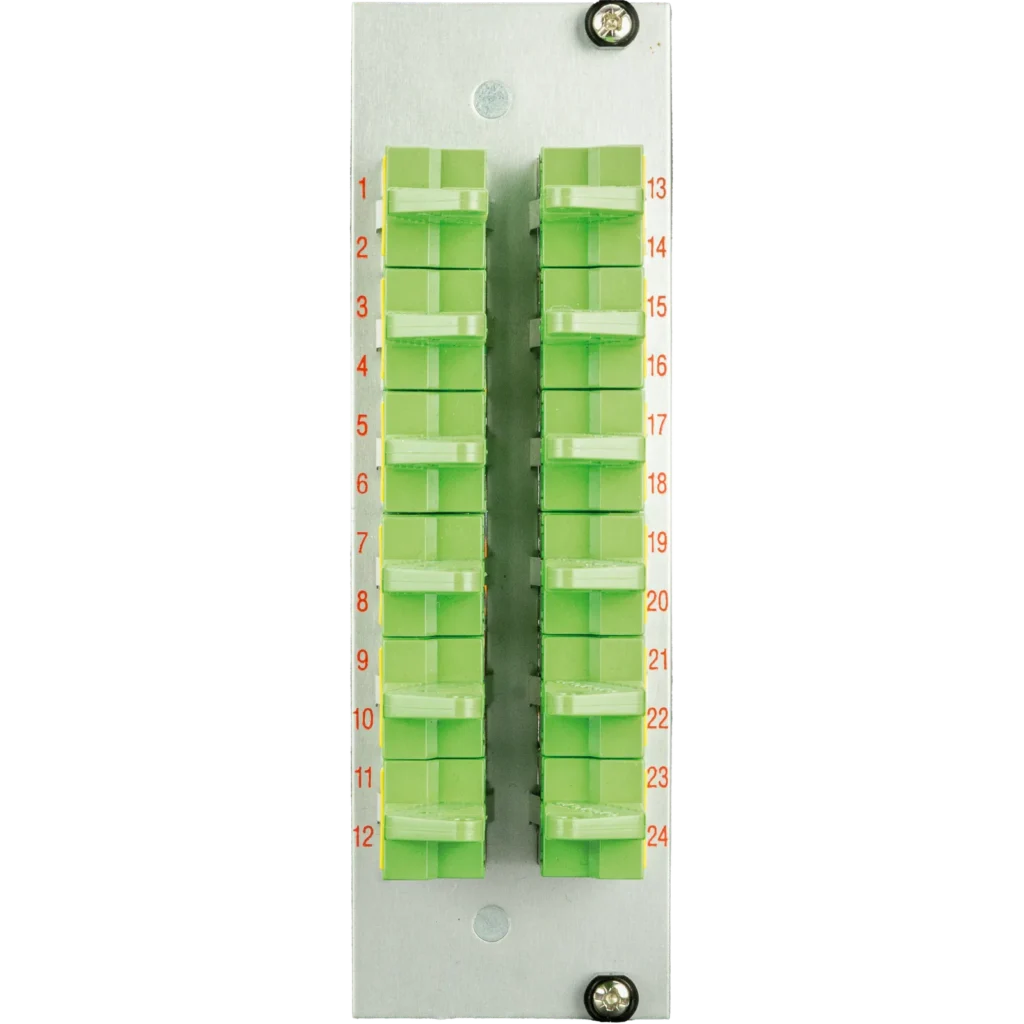

| Kompaktmodule 7TE | 7TE Slide-In Modul | Hochdichte-Rechenzentren, skalierbare Bestückung in 4HE-Baugruppenträger | Kompaktmodule ansehen → |
| 4HE Baugruppenträger | Modulares 19″ Chassis | Nimmt bis zu 12 Kompaktmodule auf — bis zu 144 Fasern in 4HE | Baugruppenträger ansehen → |

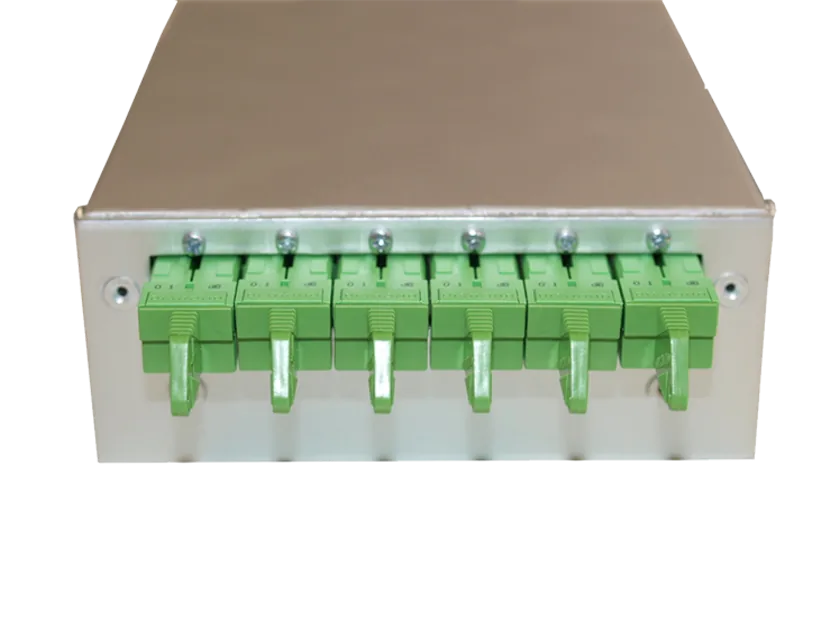

| Wandverteilermodule | DIN 35 mm Hutschiene | Schaltschränke, Outdoor-Verteilung, dezentrale Verteilstellen | Wandverteilermodule ansehen → |
| E-2000® Komponenten | Stecker, Adapter, Pigtails | Bausteine für alle oben genannten Familien plus kundenspezifische Lösungen | E-2000 Sortiment ansehen → |
1HE oder 2HE — welche Bauhöhe passt zu Ihrem Projekt?
Die Bauhöhe einer Spleißbox richtet sich in der Praxis nach zwei Größen: der Faserzahl, die Sie auflegen müssen, und dem Platz, den Sie im Rack noch haben. Eine Höheneinheit (HE) entspricht 44,45 mm.
1HE — bis 48 Kupplungen
Die 1HE-Box ist die Standardlösung für Etagenverteiler, Übergabepunkte und alle Racks, in denen Höheneinheiten knapp sind. DIAMOND liefert 1HE-Boxen ab 6 Kupplungen (kurze Bautiefe) bis 48 Kupplungen, spleißfertig bestückt mit Pigtails, Kupplungen und Spleißkassette.
Wählen Sie 1HE, wenn: Sie 12–48 Fasern auflegen, das Rack dicht belegt ist oder Sie mehrere kleine Übergabepunkte statt eines großen Verteilers bauen.
2HE — bis 60 Kupplungen
Die 2HE-Box nutzt die doppelte Bauhöhe für mehr Kupplungen auf der Frontblende und deutlich mehr Arbeitsraum in der Schublade. Grundbox aus eloxiertem Aluminium, Schublade auf Führungsschienen — auf Wunsch mit Teleskopauszug.
Wählen Sie 2HE, wenn: Sie 36–60 Kupplungen an einem Punkt bündeln, mit vielen Spleißkassetten arbeiten oder später nachrüsten wollen, ohne eine zweite Box zu setzen.
Reicht auch das nicht, wechseln Sie von der geschlossenen Box auf ein Chassis-System: Der 4HE Baugruppenträger nimmt bis zu 12 Kompaktmodule zu 7TE auf und erreicht damit bis zu 144 Fasern in vier Höheneinheiten. Für kleinere F4P-Eigenmarken-Lösungen finden Sie die passende Bauform auf unserer Seite 1HE Spleißbox.
Fest oder ausziehbar? Fusion-Box gegen Future-Box
Die zweite Entscheidung betrifft die Zugänglichkeit. Beide Bauformen nutzen dieselben Kupplungen, dieselben Pigtails und dieselbe Prüfqualität — sie unterscheiden sich in der Mechanik und damit im Wartungsaufwand über die Lebensdauer.
| Kriterium | Fusion-Box (starr) | Future-Box (ausziehbar) |
|---|---|---|
| Mechanik | Festeinbau, kein Auszug | Ausziehbare Schublade, 1HE-Varianten um 30° neigbar, abschließbar |
| Zugang zur Spleißkassette | Über den rückseitigen bzw. seitlichen Zugang — Rack-Zugang von hinten erforderlich | Von vorn, im eingebauten Zustand |
| Typischer Einsatz | Einmal spleißen, dann laufen lassen: feste Verkabelung, geschlossene Schränke, wartungsarme Standorte | Racks mit regelmäßigen Änderungen, Erweiterungen und dokumentierten Wartungszyklen |
| Verfügbare Bauhöhen | 1HE und 2HE | 1HE, 1HE kurze Bautiefe, 2HE (auch mit Teleskopschiene) |
| Frontblende | Stahlblech, pulverbeschichtet RAL 7035, durchnummeriert | Stahlblech RAL 7035 (1HE) bzw. Alu-Grundbox mit Schublade (2HE), durchnummeriert |
| Im Shop | Fusion Box | Future Box · Future Box Kurz · Future Box Slide (SlideLock) |
Faustregel aus der Praxis: Wenn das Rack von hinten frei zugänglich ist und sich die Belegung nach der Inbetriebnahme kaum ändert, ist die Fusion-Box die wirtschaftlichere Wahl. Steht der Schrank an der Wand, ist er verplombt oder rechnen Sie mit Nachrüstungen, holen Sie den Auszug — die eingesparte Arbeitszeit pro Serviceeinsatz amortisiert den Aufpreis in der Regel schnell.
Qualitätssicherung: Prüfprotokoll für jeden Pigtail
Jeder aus der DIAMOND-Fertigung ausgelieferte Pigtail wird einzeln vermessen — kein Stichprobenverfahren. Das Prüfprotokoll dokumentiert:
- Steckerstirnfläche (visuell und interferometrisch)
- Schielwinkel (Maximum ≤ 0,4°)
- Konzentrizität (Maximum 0,25 μm)
- Endkontrolle „bestanden“ als verbindliches Freigabe-Kriterium
Die Messprotokolle stellen wir Ihnen auf Anfrage zur Verfügung. Diese individuelle Rückverfolgbarkeit ist besonders wichtig für Ausschreibungen im öffentlichen Sektor, regulierte Branchen (Bahn, Energie, Gesundheitswesen) und qualitätsgesteuerte Netzbetreiber. Auf alle DIAMOND-Spleißboxen erhalten Sie Herstellergarantie.
Spleißboxen 1HE & 2HE — Artikelnummern aus dem Shop
Ein Auszug aus dem lieferbaren DIAMOND-Sortiment. Alle Boxen werden spleißfertig geliefert: Kupplungen eingesetzt und verschraubt, Pigtails eingesetzt und mit abgesetztem Sekundär-Coating in die Spleißkassette eingelegt, Befestigungssatz M6 beigelegt. Tagesaktuelle Preise und Verfügbarkeit entnehmen Sie bitte dem verlinkten Shop-Artikel.
| Art.-Nr. | Bauform | Bestückung | Pigtails | Mechanik | Shop |
|---|---|---|---|---|---|
| 109028 | Future-Box 1HE kurz | 6× E-2000 Duplex (Compact RJ), 9/125 µm SM APC | 12 | ausziehbar, kurze Bautiefe | Artikel öffnen → |
| 109015 | Fusion-Box 1HE | 12× E-2000 Duplex (Compact RJ), 9/125 µm SM APC | 24 | starr (Festeinbau) | Artikel öffnen → |
| 109033 | Future-Box 1HE | 12× E-2000 Duplex (Compact RJ), 9/125 µm SM APC | 24 | ausziehbar, 30° neigbar, abschließbar | Artikel öffnen → |
| 109017 | Future-Box 1HE | 24× E-2000 Simplex (SX), 9/125 µm SM APC | 48 | ausziehbar, 30° neigbar, abschließbar | Artikel öffnen → |
| 109042 | Future-Box 1HE | 24× E-2000 (Compact RJ), 50/125 µm OM4 Multimode | 48 | ausziehbar, 30° neigbar, abschließbar | Artikel öffnen → |
| 109041 | Fusion-Box 2HE | 48× E-2000 Duplex (Compact RJ), 9/125 µm SM | 96 | starr (Festeinbau) | Artikel öffnen → |
| 109016 | Future-Box 2HE | 36× E-2000 Duplex (Compact RJ), 9/125 µm SM APC | 72 | ausziehbar, abschließbar | Artikel öffnen → |
| 109018 | Future-Box 2HE | 48× E-2000 Duplex (Compact RJ), 9/125 µm SM | 96 | ausziehbar, abschließbar | Artikel öffnen → |
| 109045 | Future-Box 2HE | 48× E-2000 Simplex (SX), 9/125 µm SM APC | 96 | ausziehbar mit Teleskopschiene, abschließbar | Artikel öffnen → |
| 109038 | Future-Box 2HE | 60× E-2000 Simplex (SX), 9/125 µm SM APC | 120 | ausziehbar, abschließbar | Artikel öffnen → |
| 109050 | Future-Box 2HE, leer | Leergehäuse mit Frontplatte 60-fach SX — für individuelle Bestückung | ausziehbar, abschließbar | Artikel öffnen → | |
| 109034 | Patchpanel 1HE | 12× E-2000 (Compact RJ), 9/125 µm SM APC — reines Steckfeld ohne Spleißbereich | starr | Artikel öffnen → |
Das Sortiment umfasst weitere Bestückungsvarianten (PC/APC, OS2, OM3/OM4, Simplex und Duplex) sowie Leergehäuse. Die vollständige Liste finden Sie in den Shop-Kategorien DIAMOND Spleißboxen 1HE und DIAMOND Spleißboxen 2HE.
Vier Gründe, die Spleißbox über uns zu beziehen
Autorisierter Vertriebspartner der DIAMOND SA
Schweizer Steckverbinder-Präzision aus einer Hand — E-2000® mit typ. ≤ 0,1 dB Einfügedämpfung und federbelasteter Laserschutzklappe.
Ein Stecksystem über alle sechs Familien
Dieselbe E-2000®-CompactRJ-Ebene in jeder Bauform: einheitliches Stecker-Handling, ein Ersatzteilprofil, keine Systembrüche im Bestand.
Artikelnummern statt Rückfragen
Jede lieferbare Ausführung steht mit Artikelnummer im Programm — die Anfrage geht mit der Nummer raus, nicht mit einer Beschreibung.
Jeder Pigtail einzeln vermessen
Kein Stichprobenverfahren: das Prüfprotokoll begleitet die Lieferung.
Die gemeinsame Basis: DIAMOND E-2000® CompactRJ
Alle Spleißbox-Familien nutzen das DIAMOND E-2000® CompactRJ-Stecksystem als Konnektor-Basis. Das System bietet:
- Steckerkonstruktion: Push-Pull-Latch mit federbelasteter Schutzklappe — automatischer Laserschutz beim Lösen, Stirnfläche staubgeschützt
- Ferrule: Zirkonia mit Titan-Insert, Standard-Durchmesser 2,5 mm
- Active Core Alignment (ACA): Patentierte Mikro-Ausrichtung des Faserkerns während der Konfektionierung — typische Einfügedämpfung ≤ 0,1 dB
- Konfigurationen: Singlemode PC (blau), Singlemode APC (grün, 8° Schliff), Multimode (OM3, OM4, 62,5 μm in Standard-Farbcodierung)
- Optional: IP65-Variante für Außen- und Industrieanwendungen auf Anfrage
Das Ergebnis: einheitliches Stecker-Handling über alle Bauformen, volle Steckkompatibilität zwischen den Familien und ein einheitliches Schulungs- und Ersatzteil-Profil über Ihre gesamte Glasfaser-Infrastruktur.
Fiber Products als zentraler DACH-Anbieter
Fiber Products GmbH ist autorisierter Produktionspartner von DIAMOND SA. Unsere Rolle hat zwei Dimensionen:
Eigene Fertigung mit DIAMOND-Komponenten: Wir fertigen modulare Spleißsysteme (1HE-Spleißboxen, 3HE/4HE-ODF-Systeme, Hutschienenboxen) in unserer europäischen Fertigung — bestückt mit DIAMOND E-2000 CompactRJ-Mittelstücken. Das kombiniert Schweizer Präzisions-Konnektoren mit europäischer Fertigungslogistik — europäische Fertigungsqualität inklusive.
Autorisierter Vertrieb der DIAMOND-Originale: Komplettes Fusion-Box-, Future-Box-, Kompaktmodul-, Wandverteiler-, Baugruppenträger- und E-2000-Stecker-Sortiment — mit fachlicher Beratung zur passenden Bauform für Ihren konkreten Einsatzfall. Das gesamte Sortiment finden Sie in der Shop-Kategorie DIAMOND, die F4P-Eigenmarken-Boxen unter Spleißboxen.
Erst rechnen und konfigurieren, dann anfragen
Drei Werkzeuge mit echten Artikelnummern — prüfen Sie das optische Budget und stellen Sie Ihre Konfiguration live in 3D zusammen.
Dämpfungsbudget-Rechner
Stecker, Spleiße und Faserlängen addieren und die Gesamtdämpfung gegen das Budget prüfen — bevor die OTDR-Abnahme sie misst.
DIAMOND-Konfigurator (3D)
Future- und Fusion-Box mit E-2000 live zusammenstellen — mit echter Artikelnummer je Konfiguration, direkt für Ihre Anfrage.
Baugruppenträger-Konfigurator
19″-Träger Steckplatz für Steckplatz mit Spleiß- und Frontmodulen bestücken — inklusive Stückliste für Ihr Angebot.
Selbst konfigurieren statt raten
Wenn Sie zwischen Bestückungsvarianten schwanken, stellen Sie Ihre Box zuerst im Konfigurator zusammen — inklusive Kupplungstyp, Faserzahl und Frontblende. Sie erhalten eine vollständige Stückliste mit Artikelnummern, die Sie direkt als Anfrage absenden können.
- DIAMOND Spleißbox-Konfigurator — E-2000 live in 3D: Fusion-Box und Future-Box in 1HE und 2HE konfigurieren
- Baugruppenträger-Konfigurator — für 3HE/1HE-Systeme mit 7TE-Modulen, wenn Sie statt einer Box ein modulares Chassis bauen
- Dämpfungsbudget-Rechner — prüfen Sie vorab, ob Ihre Strecke mit der geplanten Anzahl Steckverbindungen im Budget bleibt
Fachbegriffe schlagen Sie im LWL-Glossar nach — etwa Spleißmodul, ODF, E-2000 oder APC/UPC.
Häufige Fragen zu Spleißboxen 1HE und 2HE
Wie viele Fasern passen in eine 1HE-Spleißbox?
Die DIAMOND 1HE-Spleißboxen sind für bis zu 48 Fasern auf einer Höheneinheit ausgelegt. Lieferbar sind Bestückungen ab 6 Kupplungen (Future-Box 1HE kurz, Art. 109028) über 12 Kupplungen (z. B. Fusion-Box 109015, Future-Box 109033) bis zu 24 Kupplungen (Art. 109017, 109042). Bei Duplex-Kupplungen ergeben 24 Kupplungen 48 Fasern.
Was ist der Unterschied zwischen Fusion-Box und Future-Box?
Die Fusion-Box ist starr für den Festeinbau konstruiert. Die Future-Box ist eine ausziehbare, abschließbare Schublade; die 1HE-Varianten lassen sich zusätzlich um 30° neigen. Optisch und faseroptisch sind beide identisch bestückbar — der Unterschied liegt allein im Zugang zur Spleißkassette während des Betriebs.
Werden die Spleißboxen spleißfertig geliefert?
Ja. Die Kupplungen sind eingesetzt und verschraubt, die Pigtails sind in den Kupplungen eingesetzt und mit abgesetztem Sekundär-Coating in der Spleißkassette eingelegt. Spleißhalter und Befestigungssatz M6 liegen bei. Sie spleißen also nur noch das ankommende Kabel auf die vorbereiteten Pigtails auf.
Wann brauche ich 2HE statt 1HE?
Sobald Sie mehr als 48 Kupplungen an einem Punkt benötigen oder mit mehreren Spleißkassetten und großen Kabelüberlängen arbeiten. Die 2HE-Boxen sind mit 36, 48 und 60 Kupplungen lieferbar (z. B. Art. 109016, 109018, 109038) und bieten in der Aluminium-Grundbox deutlich mehr Arbeitsraum.
Gibt es Leergehäuse für eigene Bestückung?
Ja. Die Future-Box 2HE ist auch als Leergehäuse mit Frontplatte 60-fach SX erhältlich (Art. 109050). Damit bestücken Sie die Box mit den Kupplungen und Pigtails, die zu Ihrem Projekt passen — die passenden E-2000-Komponenten liefern wir dazu.
Passen die Boxen zu bestehenden E-2000-Installationen?
Alle Bauformen nutzen dasselbe DIAMOND E-2000 CompactRJ-Stecksystem und sind untereinander steckkompatibel. Achten Sie bei der Bestellung auf den passenden Schliff — APC (grün, 8° Schliff) und PC lassen sich nicht mischen. Details dazu im Glossar-Eintrag APC/UPC.
Datenblätter zum Download
Alle Angaben dieser Seite auch als PDF — für Ausschreibung, Planung und Weitergabe im Projekt.
DIAMOND Patchpanel und Boxen
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie DIAMOND Patchpanel und Boxen.
DIAMOND Kompaktmodule
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie DIAMOND Kompaktmodule.
Gesamtkatalog
Das komplette Programm auf einen Blick — Spleißboxen, Module, Baugruppenträger, Rangiertechnik und das DIAMOND-Sortiment.
Die richtige DIAMOND-Lösung finden
Beschreiben Sie uns Ihr Projekt — Faserzahl, Montageumgebung, Stecker-Präferenz. Wir empfehlen die passende Familie und Konfiguration und senden Ihnen ein Angebot mit Artikelnummern.
Projektpreise und Mengenrabatte auf Anfrage. Die Lieferzeit ist projektabhängig — den verbindlichen Termin erhalten Sie mit dem Angebot.
Kontakt ausschließlich über das Anfrage-Formular — Ihre Anfrage landet direkt beim Projektteam.
Typische Einsatzbereiche
Dieselbe E-2000-Anschlusstechnik, andere Bauform.
Wo 1HE- und 2HE-Spleißboxen in der Praxis eingesetzt werden — mit den jeweils passenden Lösungsseiten:
- Rechenzentren: hohe Portdichte pro Höheneinheit, dokumentierte Patchwege, häufige Umbauten — siehe Glasfaserlösungen für Rechenzentren
- Netzbetreiber und Stadtwerke: Übergabepunkte, POP-Ausbau und Kabelendverschlüsse in verteilten Standorten — siehe Glasfaserlösungen für Netzbetreiber und Glasfaserlösungen für Stadtwerke
- Industrie und Energieversorger: robuste Verteilung in Schaltschränken und Betriebsgebäuden — siehe Glasfaserlösungen für Industrie
- Windkraft und Offshore: beengte Turmfüße, schwer erreichbare Standorte, langlebige Steckverbindungen — siehe Glasfaserlösungen für Windkraft & Offshore
