Glasfaserlösungen für Energieversorger

Weil die Antwort in der Physik liegt: Glasfaser überträgt ohne metallischen Leiter. Wo Schaltvorgänge und starke Felder in jede Kupferader einkoppeln, gibt es in der Faser schlicht nichts, in das eingekoppelt werden könnte. Ebenso wichtig: Zwischen Gebäuden und Anlagenteilen mit unterschiedlichen Erdungspotentialen verschleppt eine optische Strecke kein Potential — die Verbindung trennt galvanisch. Beides gilt allerdings nur, wenn die Strecke konsequent optisch ausgeführt ist: vom Spleiß über den Verteiler bis zur Anschlusstechnik am Endgerät. Genau dafür sind unsere Spleißboxen, ODF-Systeme und die E-2000-Anschlusstechnik gedacht.

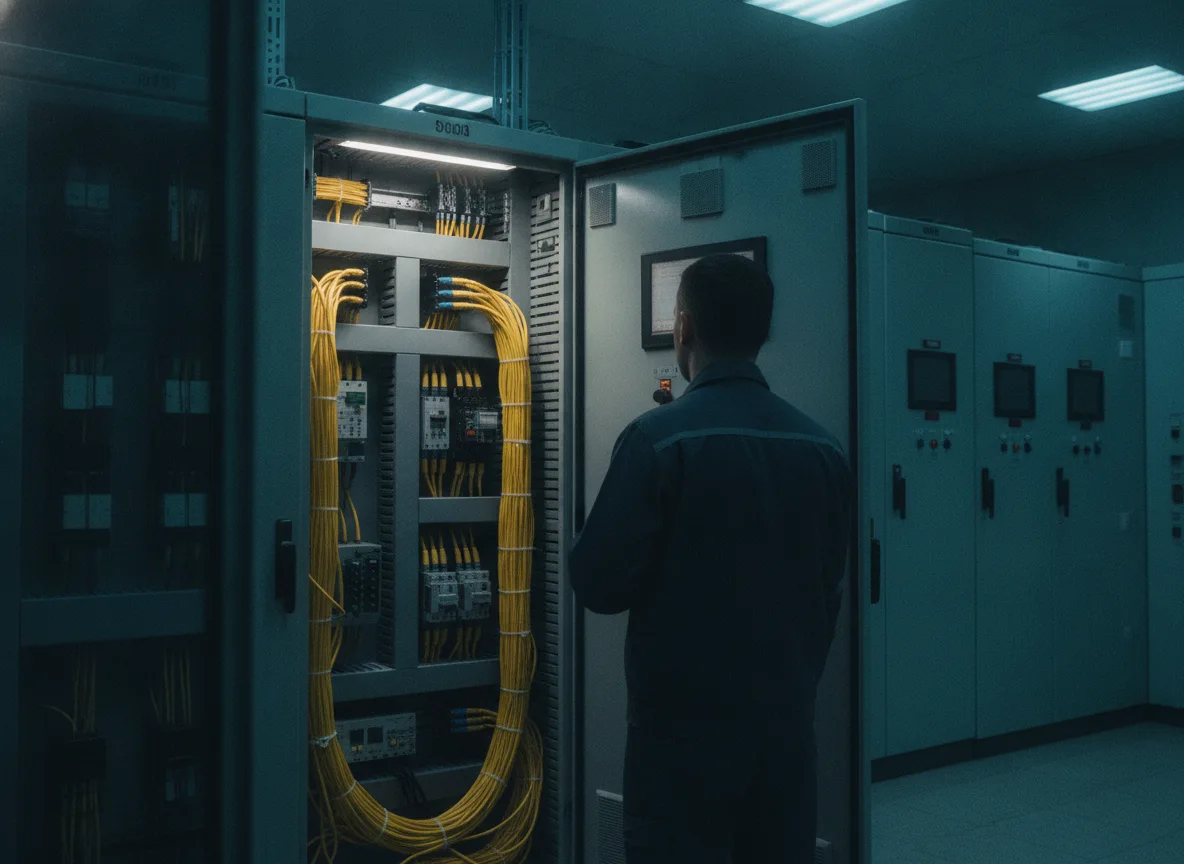

Den geordneten Weg vom Absetzpunkt in den Verteiler: Nach dem Absetzen des Kabels werden die Fasern gespleißt und in 7TE-Spleißmodulen aufgelegt — max. 24 Fasern pro Modul, mit definierter Kabelführung und Zugentlastung. Im VarioConnect-Baugruppenträger wächst die Bestückung mit der Zahl der aufgelegten Fasern: Sie beginnen mit den Modulen, die Sie heute brauchen, und erweitern, wenn neue Strecken dazukommen — ohne Trägertausch und ohne bestehende Spleiße anzufassen. Für Fernwirk- und Sekundärtechnik-Schränke bringt das DIAMOND Wandverteilermodul bis zu 24 Fasern direkt auf die DIN-35-mm-Hutschiene.

Die Systeme sind als passive Glasfaser-Infrastruktur auf die digitale Stations- und Schutzkommunikation ausgelegt — Spleiß, Verteilung, Rangierung, Anschlusstechnik — und damit geeignet für moderne, auch IEC-61850-basierte Stationsumgebungen. Für kritische Strecken empfiehlt sich DIAMOND E-2000: verriegelndes, pull-proof Design und typische Einfügedämpfung ≤ 0,1 dB halten das optische Budget langer Streckenzüge zwischen Stationen gesund. Und wer IT und OT im Verteiler trennen will, bildet die Zonen mit getrennten Modulen oder getrennten Baugruppenträgern physisch ab — sichtbar, rangierbar, dokumentierbar.

Genau dafür ist das ausziehbare Design gemacht: Die Schublade der F4P-Spleißbox lässt sich vollständig ausziehen, sodass Spleißkassetten und Pigtails zugänglich werden, ohne die übrigen aktiven Verbindungen der Box zu berühren. Kabeleinführung und Zugentlastung sitzen hinten, mit Führung in 90°, 45° oder 30°; auf seitliche Kabelführung wird bewusst verzichtet, weil sie die Auszieh-Mechanik blockieren würde. Für Verteiler, über die Schutz- und Fernwirkkommunikation läuft, ist das der entscheidende Unterschied: Der Eingriff bleibt auf die eine Verbindung begrenzt, an der gearbeitet wird.

Hier sind wir bewusst präzise: F4P-Spleißboxen und ODF-Systeme sind für trockene Innenräume mit Standardtemperaturbereich ausgelegt — Schutzschränke, Betriebsgebäude, klimatisierte Stationscontainer. Ungeschützte Freiluftmontage im Schaltfeld, mit direkter Wetter- und Kondensationsbelastung, gehört nicht dazu. Braucht Ihr Projekt Einbauorte jenseits dieser Bedingungen, sprechen Sie zuerst mit unserem Team — ehrliche Grenzen vorab sind günstiger als Ausfälle im Feld.
