Spleißmodule 7TE
Werkseitig konfektionierte 7TE-Spleißmodule. Sie migrieren zwischen SlimConnect 1HE, VarioConnect 3HE und DIAMOND-Baugruppenträgern.
Modulare Verteilung: drei Punkte, an denen 7TE-Systeme sich entscheiden
Module wachsen einzeln, Träger stehen jahrelang — daran hängt, wie gut sich eine Verteilebene erweitern lässt.
Modul statt Komplettbox
Wer eine ganze Box tauscht, um sechs Fasern zu ergänzen, zahlt jedes Mal die volle Bauhöhe. Module wachsen einzeln mit.
Träger sind gesetzt
Das Rack steht, der Träger auch. Neue Fasern müssen in das vorhandene 7TE-Raster passen, nicht umgekehrt.
Stecksysteme im Bestand
LC, SC, E-2000 und ST auf demselben Modulraster — die Erweiterung passt zum vorhandenen Steckgesicht.
Was diese Linie ausmacht
Merkmale, die für alle Ausführungen gelten.
Kompaktes Modul für den Einbau in 3HE Baugruppenträger
Komplett vormontiert, bestückt und spleißfertig
Aussparung für Zugentlastung der Hohlröhrchen und Pigtails
Spleißkassette für maximal 24 Stk. Crimpspleiße mit zwei Schrauben befestigt
Stahlbügel bei Kabelführung abnehmbar
Aluminium M50 für größtmöglichen Radius des Hohlröhrchens
Anschlusstechnik im Überblick
Jede Ausführung gibt es in mehreren Faserqualitäten — die Bauform bleibt gleich.
OM3 · OM4 · OM5 · OS2

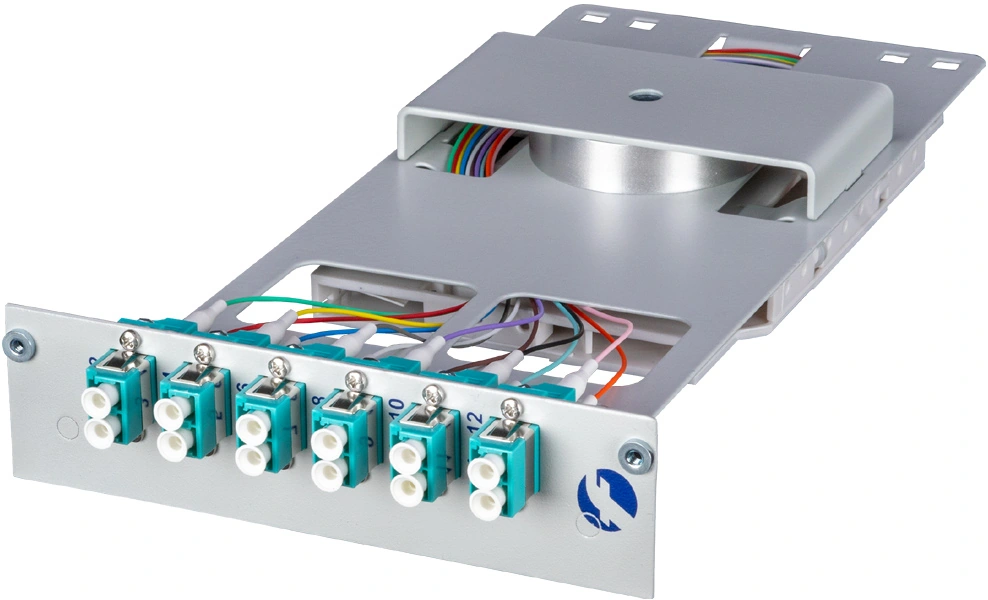

6× LC DX
10 Ausführungen · ab Bestellnr. 137000
OM3 · OM4 · OM5 · OS2
6× LC QUAD
10 Ausführungen · ab Bestellnr. 137004
OM3 · OM4 · OS2

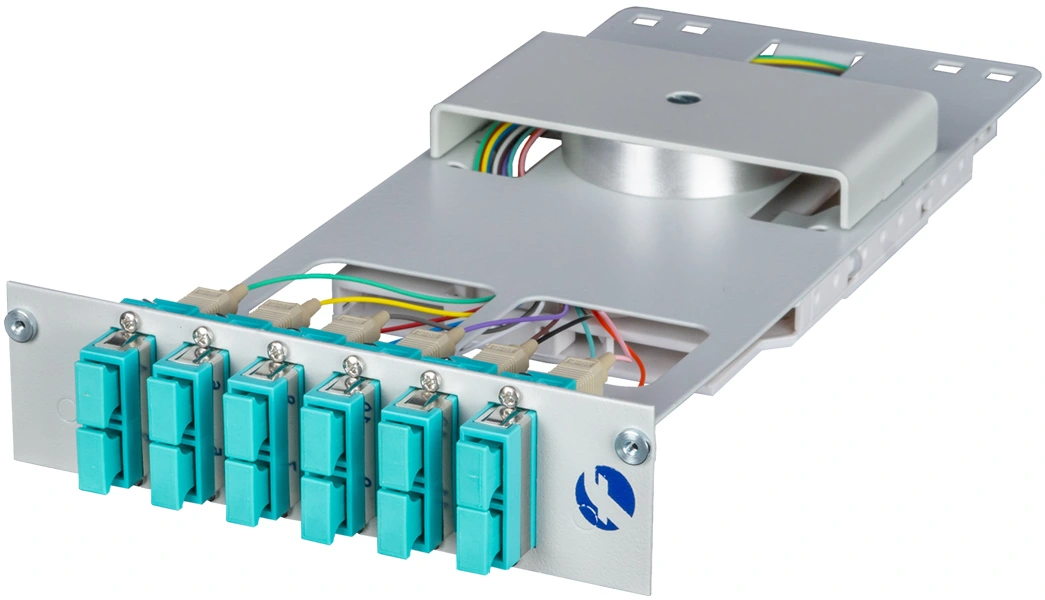

6× SC DX
8 Ausführungen · ab Bestellnr. 137008
OM3 · OM4 · OS2

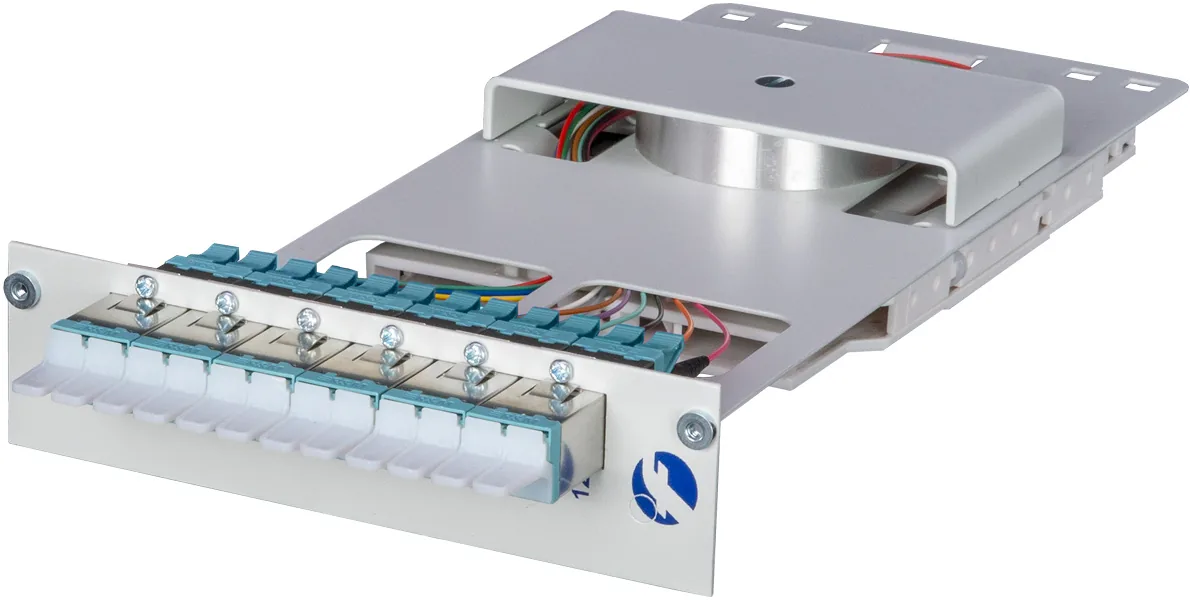

6× E2000 DX-C
8 Ausführungen · ab Bestellnr. 137015
OM3 · OM4 · OS2

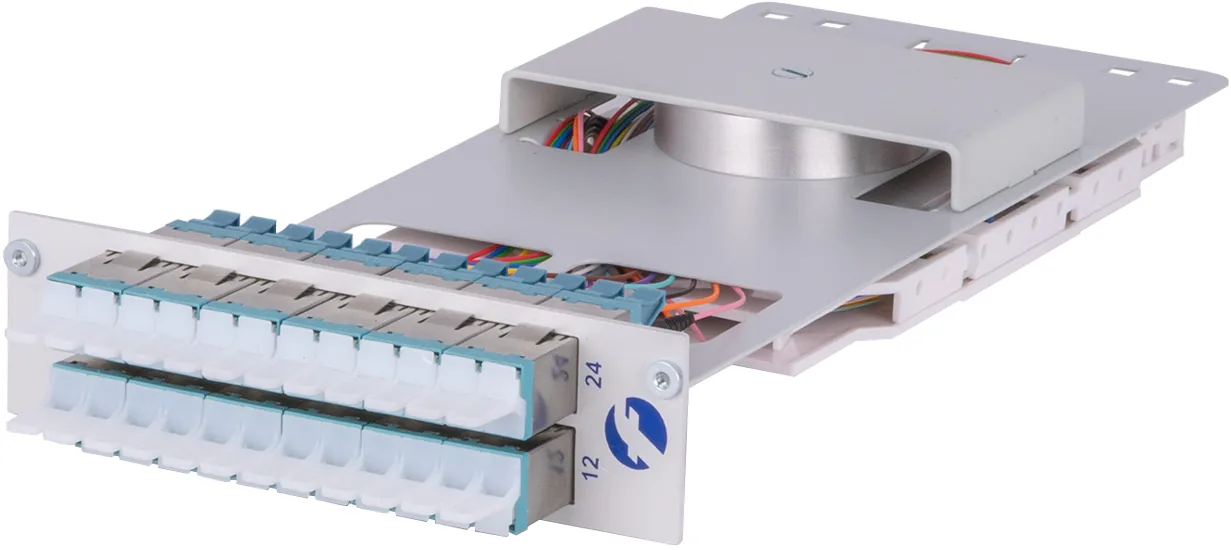

12× E2000 DX-C
8 Ausführungen · ab Bestellnr. 137019
OM3 · OM4 · OS2

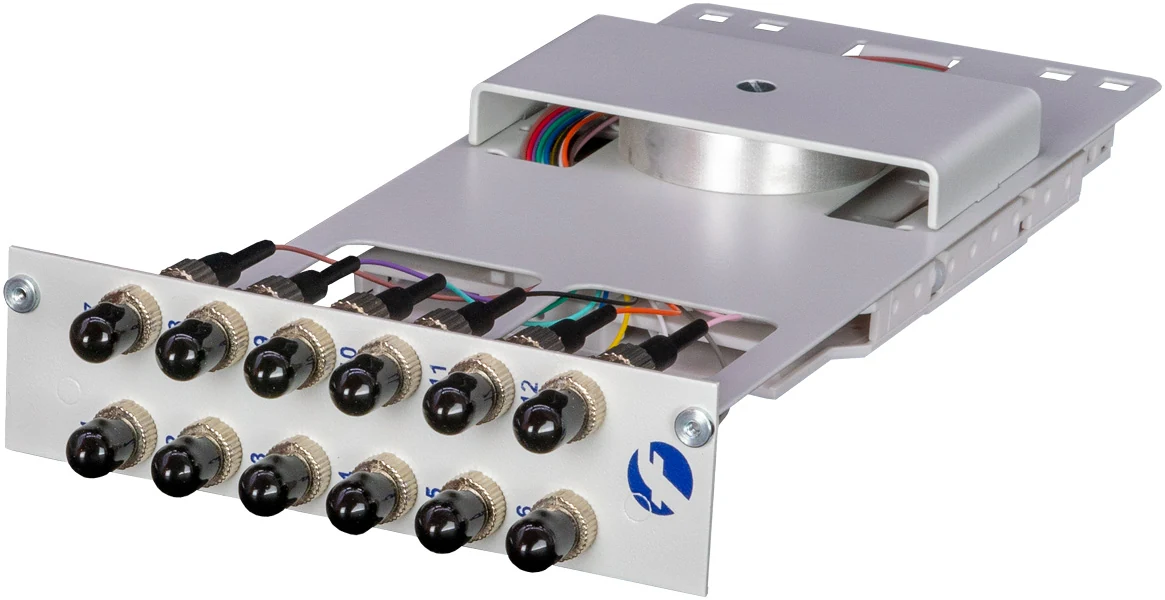

12× ST
6 Ausführungen · ab Bestellnr. 137012
Merkmale der Linie Spleißmodule 7TE
So erkennen Sie die Faserqualität am Modul, ohne das Datenblatt zu suchen.
Technische Daten
Tabelle seitlich scrollbar
| Ausführung | 12E2000 DX-C, 12ST 7TE H, 6E2000 DX-C 7TE H, 6LC QUAD 7TE H, 6SC DX 7TE H |
| Kupplungen | 12, 12 (Grade B, RdM), 6, 6 (Grade B, RdM) |
| Pigtails | 12, 12 (Grade B, RdM), 24, 24 (Grade B, RdM) |
| Faserqualität | OM3, OM4, OM5, OS2 APC, OS2 UPC |
| Fasertyp | 50/125μ, 9/125μ |
| Farbe Kupplung | Aqua, Blau, Grün, Lindgrün, Rot, Schwarz … |
| Material Kupplungen | Kunststoff, Metall |
| Höhe | 3HE |
| Breite | 7TE |
| Farbe | RAL7035 / Grau, RAL9005 / Schwarz |
Kupplungsfarbe und Faserqualität
OM3
OM4
OM5
OS2 APC
OS2 UPC
Spleißmodul oder Frontmodul? Die Auswahl in drei Schritten
Beide Modultypen nutzen dasselbe 7TE-Raster und dieselben Kupplungs- und Pigtail-Varianten. Der entscheidende Unterschied liegt im Grundträger: Das Spleißmodul (SM) besitzt einen Geräteträger mit Wickelmechanismus, das Frontmodul (FM) nicht. Daraus ergibt sich die Grundregel 3HE zu Spleißmodul, 1HE zu Frontmodul.
Spleißmodul SM 7TE
Mit Geräteträger und Wickelmechanismus. Dadurch entfallen separate Überlängenfächer oder Überführungsschubladen für Bündeladern. Der Techniker muss beim Nachrüsten nicht an bereits installierten Kabeln hantieren, das Risiko für die vorhandene Infrastruktur sinkt.
In den 3HE Baugruppenträger passen bis zu 12 Module mit je 7TE. Ausführungen mit LC, SC, ST und E-2000 sind lieferbar.
Frontmodul FM 7TE
Für den Einbau in den 1HE Baugruppenträger entwickelt. Kein Grundträger mit Wickelmechanismus, Lieferung „nicht abgesetzt“. Im Lieferumfang enthalten sind Pigtailsatz, Kupplung, Spleißkassette und Spleißkamm.
Der Baugruppenträger Art. 120001 nimmt drei Frontmodule 7TE auf und ist damit die kompakte Lösung, wenn im Rack nur eine Höheneinheit frei ist.
Kompaktmodul 7TE
Der 4HE Baugruppenträger stammt aus dem DIAMOND Programm und nimmt bis zu 12 Kompaktmodule 7TE auf, also bis zu 144 Fasern, inklusive integriertem 1HE Kabelüberlängenfach.
Details zu Chassis und Modulen finden Sie auf den Seiten DIAMOND Baugruppenträger 4HE und DIAMOND Kompaktmodule.
Schritt 2 ist das Steckgesicht: LC Duplex und LC Quad für hohe Portdichte, SC Duplex für Backbone-Strecken, ST für Bestandsanlagen, E-2000 dort, wo maximale optische Güte gefordert ist. Schritt 3 ist die Faserkategorie: OM3, OM4 und OM5 für Multimode, OS2 mit UPC- oder APC-Schliff für Singlemode. Zuletzt entscheidet die Farbe der Frontblende: GR steht für grau, BL für schwarz.
Die Modulbezeichnung lesen und richtig bestellen
Jede Artikelbezeichnung beschreibt das Modul vollständig. Wer den Code einmal versteht, bestellt Nachrüstmodule ohne Rückfrage passgenau zur bestehenden Anlage.
FM·12E2000·DX-C·7TE·H·OS2·APC·RdM·GR
- FM oder SMFrontmodul für 1HE oder Spleißmodul mit Wickelmechanismus für 3HE.
- 12E2000Anzahl und Typ der Kupplungen, hier zwölf E-2000. Weitere Varianten: LC, SC, ST.
- DX beziehungsweise QUADDuplex- oder Quad-Kupplungen, entscheidend für die Portdichte je Modul.
- 7TEBaubreite in Teilungseinheiten. Sie bestimmt, wie viele Module in den Baugruppenträger passen.
- OS2 APC beziehungsweise OM3 / OM4 / OM5Faserkategorie und Schliff. APC ist der Schrägschliff für rückflussdämpfungskritische Strecken, UPC der gerade Schliff.
- RdMKupplungen und Pigtails von Reichle De-Massari. Ohne dieses Kürzel liefern wir die Standardbestückung.
- GR oder BLFrontblende grau oder schwarz.
Alle Module werden komplett vormontiert, bestückt und spleißfertig geliefert. Die Frontblende ist ab Werk mit 1 bis 12 beziehungsweise 1 bis 24 beschriftet, abweichende Beschriftungen sind auf Anfrage möglich. Die Spleißkassette nimmt maximal 24 Crimpspleiße auf.
Vor der Bestellung: konfigurieren, rechnen, nachschlagen
Diese Werkzeuge und Wissensseiten nehmen Ihnen die Bestückungsplanung ab, bevor Sie das erste Modul bestellen.
Baugruppenträger-Konfigurator
3HE und 1HE mit 7TE-Modulen live bestücken und die passende Kombination aus Träger und Modulen ermitteln.
DIAMOND Spleißbox-Konfigurator
E-2000 Bestückungen in 3D zusammenstellen, inklusive DIAMOND Kompaktmodule 7TE.
Dämpfungsbudget-Rechner
Prüfen, ob Ihre Strecke mit der geplanten Anzahl an Steckverbindungen und Spleißen im Budget bleibt.
Glasfaserwissen
Begriffe wie Spleißmodul, Frontmodul, Baugruppenträger, Pigtail und E-2000 kompakt erklärt.
VarioConnect 3HE ODF System
Der Baugruppenträger, in den die Spleißmodule 7TE eingeschoben werden.
VarioConnect 1HE Modulares System
Der 1HE Träger für bis zu drei Frontmodule 7TE.
Glasfaserlösungen für Rechenzentren
Hochdichte Modulbestückung mit LC Quad im Backbone- und Serverraum-Umfeld.
Glasfaserlösungen für Stadtwerke
Modulare Verteilebenen für den kommunalen FTTx-Ausbau, schrittweise erweiterbar.
Modulbestückung gemeinsam festlegen
Sie wissen, wie viele Fasern aufgelegt werden müssen, aber nicht, welche Modulkombination am wirtschaftlichsten ist? Schicken Sie uns Ihre Eckdaten. Wir stellen die Stückliste aus Baugruppenträger, Spleiß- und Frontmodulen zusammen.
Spleißmodul mit Wickelmechanismus
Das Spleißmodul bringt seinen eigenen Geräteträger mit. Damit entfallen separate Überlängenfächer und Überführungsschläuche — der Techniker hantiert nicht an bereits installierten Kabeln, und das Risiko für die vorhandene Infrastruktur sinkt.
Ausführungen und Bestellnummern
Alle Varianten dieser Linie mit Bestellnummer. Preise nennen wir auf Anfrage und im Shop für angemeldete Kunden.
50 Artikel anzeigen
Tabelle seitlich scrollbar
| Bestellnummer | Bezeichnung | Gewicht |
|---|---|---|
| 134000 | Spleißmodul SM 6LC DX 7TE H OM3 BL | 0,31 kg |
| 134001 | Spleißmodul SM 6LC DX 7TE H OM4 BL | 0,31 kg |
| 134002 | Spleißmodul SM 6LC DX 7TE H OS2 APC BL | 0,31 kg |
| 134003 | Spleißmodul SM 6LC DX 7TE H OS2 UPC BL | 0,31 kg |
| 134004 | Spleißmodul SM 6LC QUAD 7TE H OM3 BL | 0,33 kg |
| 134005 | Spleißmodul SM 6LC QUAD 7TE H OM4 BL | 0,33 kg |
| 134006 | Spleißmodul SM 6LC QUAD 7TE H OS2 APC BL | 0,33 kg |
| 134007 | Spleißmodul SM 6LC QUAD 7TE H OS2 UPC BL | 0,33 kg |
| 134008 | Spleißmodul SM 6SC DX 7TE H OM3 BL | 0,35 kg |
| 134009 | Spleißmodul SM 6SC DX 7TE H OM4 BL | 0,35 kg |
| 134010 | Spleißmodul SM 6SC DX 7TE H OS2 APC BL | 0,35 kg |
| 134011 | Spleißmodul SM 6SC DX 7TE H OS2 UPC BL | 0,35 kg |
| 134012 | Spleißmodul SM 12ST 7TE H OM3 BL | 0,35 kg |
| 134013 | Spleißmodul SM 12ST 7TE H OM4 BL | 0,35 kg |
| 134014 | Spleißmodul SM 12ST 7TE H OS2 UPC BL | 0,35 kg |
| 134015 | Spleißmodul SM 6E2000 DX-C 7TE H OM3 RdM BL | 0,35 kg |
| 134016 | Spleißmodul SM 6E2000 DX-C 7TE H OM4 RdM BL | 0,35 kg |
| 134017 | Spleißmodul SM 6E2000 DX-C 7TE H OS2 APC RdM BL | 0,35 kg |
| 134018 | Spleißmodul SM 6E2000 DX-C 7TE H OS2 UPC RdM BL | 0,35 kg |
| 134019 | Spleißmodul SM 12E2000 DX-C 7TE H OM3 RdM BL | 0,35 kg |
| 134020 | Spleißmodul SM 12E2000 DX-C 7TE H OM4 RdM BL | 0,35 kg |
| 134021 | Spleißmodul SM 12E2000 DX-C 7TE H OS2 APC RdM BL | 0,35 kg |
| 134022 | Spleißmodul SM 12E2000 DX-C 7TE H OS2 UPC RdM BL | 0,35 kg |
| 134023 | Spleißmodul SM 6LC DX 7TE H OM5 BL | 0,33 kg |
| 134024 | Spleißmodul SM 6LC QUAD 7TE H OM5 BL | 0,33 kg |
| 137000 | Spleißmodul SM 6LC DX 7TE H OM3 GR | 0,31 kg |
| 137001 | Spleißmodul SM 6LC DX 7TE H OM4 GR | 0,31 kg |
| 137002 | Spleißmodul SM 6LC DX 7TE H OS2 APC GR | 0,31 kg |
| 137003 | Spleißmodul SM 6LC DX 7TE H OS2 UPC GR | 0,31 kg |
| 137004 | Spleißmodul SM 6LC QUAD 7TE H OM3 GR | 0,33 kg |
| 137005 | Spleißmodul SM 6LC QUAD 7TE H OM4 GR | 0,33 kg |
| 137006 | Spleißmodul SM 6LC QUAD 7TE H OS2 APC GR | 0,33 kg |
| 137007 | Spleißmodul SM 6LC QUAD 7TE H OS2 UPC GR | 0,33 kg |
| 137008 | Spleißmodul SM 6SC DX 7TE H OM3 GR | 0,35 kg |
| 137009 | Spleißmodul SM 6SC DX 7TE H OM4 GR | 0,35 kg |
| 137010 | Spleißmodul SM 6SC DX 7TE H OS2 APC GR | 0,35 kg |
| 137011 | Spleißmodul SM 6SC DX 7TE H OS2 UPC GR | 0,35 kg |
| 137012 | Spleißmodul SM 12ST 7TE H OM3 GR | 0,35 kg |
| 137013 | Spleißmodul SM 12ST 7TE H OM4 GR | 0,35 kg |
| 137014 | Spleißmodul SM 12ST 7TE H OS2 UPC GR | 0,35 kg |
| 137015 | Spleißmodul SM 6E2000 DX-C 7TE H OM3 RdM GR | 0,35 kg |
| 137016 | Spleißmodul SM 6E2000 DX-C 7TE H OM4 RdM GR | 0,35 kg |
| 137017 | Spleißmodul SM 6E2000 DX-C 7TE H OS2 APC RdM GR | 0,35 kg |
| 137018 | Spleißmodul SM 6E2000 DX-C 7TE H OS2 UPC RdM GR | 0,35 kg |
| 137019 | Spleißmodul SM 12E2000 DX-C 7TE H OM3 RdM GR | 0,35 kg |
| 137020 | Spleißmodul SM 12E2000 DX-C 7TE H OM4 RdM GR | 0,35 kg |
| 137021 | Spleißmodul SM 12E2000 DX-C 7TE H OS2 APC RdM GR | 0,35 kg |
| 137022 | Spleißmodul SM 12E2000 DX-C 7TE H OS2 UPC RdM GR | 0,35 kg |
| 137023 | Spleißmodul SM 6LC DX 7TE H OM5 GR | 0,33 kg |
| 137024 | Spleißmodul SM 6LC QUAD 7TE H OM5 GR | 0,33 kg |
7TE Module im Vergleich: lieferbare Ausführungen mit Artikelnummern
Ein Auszug aus dem lieferbaren Programm. Jede Zeile führt direkt zum Artikel im Shop, dort finden Sie die vollständigen Daten, den aktuellen Preis und die Bestellfunktion.
Tabelle seitlich scrollbar
| Art.-Nr. | Ausführung | Steckgesicht | Faser | Front | Einbau in |
|---|---|---|---|---|---|
| Spleißmodule SM 7TE (mit Wickelmechanismus) | |||||
| 137000 | SM 6LC DX 7TE H OM3 GR | 6x LC Duplex | OM3 Multimode | grau | 3HE |
| 134000 | SM 6LC DX 7TE H OM3 BL | 6x LC Duplex | OM3 Multimode | schwarz | 3HE |
| 137005 | SM 6LC QUAD 7TE H OM4 GR | 6x LC Quad | OM4 Multimode | grau | 3HE |
| 134024 | SM 6LC QUAD 7TE H OM5 BL | 6x LC Quad | OM5 Multimode | schwarz | 3HE |
| 137006 | SM 6LC QUAD 7TE H OS2 APC GR | 6x LC Quad | OS2 Singlemode APC | grau | 3HE |
| 134008 | SM 6SC DX 7TE H OM3 BL | 6x SC Duplex | OM3 Multimode | schwarz | 3HE |
| 137013 | SM 12ST 7TE H OM4 GR | 12x ST | OM4 Multimode | grau | 3HE |
| 137014 | SM 12ST 7TE H OS2 UPC GR | 12x ST | OS2 Singlemode UPC | grau | 3HE |
| 134019 | SM 12E2000 DX-C 7TE H OM3 RdM BL | 12x E-2000, Kupplungen und Pigtails RdM | OM3 Multimode | schwarz | 3HE |
| Frontmodule FM 7TE (ohne Wickelmechanismus) | |||||
| 147000 | FM 6LC DX 7TE H OM3 GR | 6x LC Duplex | OM3 Multimode | grau | 1HE |
| 147021 | FM 12E2000 DX-C 7TE H OS2 APC RdM GR | 12x E-2000 | OS2 Singlemode APC | grau | 1HE |
| 147025 | FM 6E2000 DX-C 7TE H OM5 RdM GR | 6x E-2000 | OM5 Multimode | grau | 1HE |
| 144025 | FM 6E2000 DX-C 7TE H OM5 RdM BL | 6x E-2000 | OM5 Multimode | schwarz | 1HE |
| Passender Baugruppenträger | |||||
| 120001 | Modulares 1HE System BGT 1HE 3X7TE GR | Aufnahme für 3 Frontmodule 7TE | — | grau | 19 Zoll Rack, 1HE |
Das vollständige Sortiment finden Sie im Shop: 3HE/4HE System mit Spleißmodulen, 1HE System mit Frontmodulen sowie DIAMOND Spleißmodule (Kompaktmodule). Farbvarianten sind getrennt gelistet: 3HE/4HE grau, 3HE/4HE schwarz, 1HE grau, 1HE schwarz. Weitere Bestückungen und Sonderbeschriftungen sind auf Anfrage möglich.
Vier Gründe, die Modulebene mit uns zu planen
In Europa gefertigt
Die F4P-Systeme entstehen in europäischer Fertigung — kurze Wege von der Auslegung bis zur Produktion, auch bei Sonderbestückungen.
7TE-Raster über alle Träger
Dieselben Module bestücken SlimConnect 1HE, VarioConnect 3HE und den DIAMOND 4HE-Träger — eine Lagerposition statt drei.
Datenblatt und Bestellnummer zu jeder Ausführung
Jede lieferbare Ausführung ist dokumentiert. Die Anfrage geht mit der Artikelnummer raus, nicht mit einer Beschreibung.
Ein Stecksystem über die ganze Linie
Dieselbe E-2000®-Anschlussebene in jeder Bauform: einheitliches Handling, ein Ersatzteilprofil, keine Systembrüche im Bestand.
Erst rechnen und konfigurieren, dann anfragen
Drei Werkzeuge mit echten Artikelnummern — prüfen Sie das optische Budget und stellen Sie Ihre Konfiguration live in 3D zusammen.
Dämpfungsbudget-Rechner
Stecker, Spleiße und Faserlängen addieren und die Gesamtdämpfung gegen das Budget prüfen — bevor die OTDR-Abnahme sie misst.
Baugruppenträger-Konfigurator
19″-Träger Steckplatz für Steckplatz mit Spleiß- und Frontmodulen bestücken — inklusive Stückliste für Ihr Angebot.
Spleißbox-Konfigurator (3D)
Bauform, Portanzahl, Fasertyp und Schliff live zusammenstellen — mit echter Artikelnummer für Ihre Anfrage.
Datenblatt zum Download
Datenblatt
Spleißmodule 7TE
Maße, Ausführungen, Bestellnummern und Anschlusstechnik der Linie.
Vollständiges Programm
Gesamtkatalog
Das komplette Programm auf einen Blick.
Häufige Fragen zur Modulauswahl
Wichtige Antworten zu modularen Spleißmodulen mit 7TE-Architektur für professionelle Glasfaserverteilung in 1HE, 3HE und 4HE Systemen
Modulauswahl
Worin unterscheiden sich Spleißmodul und Frontmodul konkret?
Das Spleißmodul besitzt einen Geräteträger mit Wickelmechanismus. Dadurch sind keine Überlängenfächer oder Überführungsschubladen für Bündeladern nötig, und der Techniker muss bei Erweiterungen nicht an bereits installierten Kabeln hantieren.
Dem Frontmodul fehlt genau dieser Grundträger mit Wickelmechanismus, es wird „nicht abgesetzt“ geliefert. Dafür baut es flacher und passt in den 1HE Baugruppenträger. Kupplungs- und Pigtail-Varianten sind bei beiden Bauformen nahezu identisch.
Wie viele Module passen in welchen Baugruppenträger?
1HE: drei Frontmodule 7TE je Baugruppenträger, zum Beispiel Art. 120001.
3HE: bis zu zwölf Spleißmodule mit je 7TE, damit sind bis zu 288 Fasern in einem 19-Zoll-Rack verwaltbar.
DIAMOND 4HE: bis zu zwölf Kompaktmodule 7TE, also bis zu 144 Fasern, mit integriertem 1HE Kabelüberlängenfach.
Passen die Module auch in Baugruppenträger anderer Hersteller?
Ja. Sowohl Spleiß- als auch Frontmodule im 7TE-Raster sind zu Baugruppenträgern anderer Hersteller kompatibel, sofern diese das Teilungseinheiten-Raster einhalten. Das erlaubt den schrittweisen Umstieg, ohne bestehende Träger zu tauschen.
Bei gemischten Beständen empfiehlt sich vorab eine kurze Prüfung der Einbautiefe und der Frontblendenhöhe. Senden Sie uns im Zweifel Typ und Hersteller Ihres vorhandenen Trägers.
Was bedeuten OM3, OM4, OM5 und OS2 in der Bezeichnung?
OM3, OM4 und OM5 kennzeichnen Multimode-Fasern, sie werden typischerweise innerhalb von Gebäuden und Rechenzentren eingesetzt. OS2 kennzeichnet Singlemode-Fasern für längere Strecken und FTTx-Anwendungen.
Bei OS2 steht zusätzlich UPC oder APC für den Schliff der Steckerstirnfläche. APC ist der Schrägschliff, der für eine höhere Rückflussdämpfung sorgt. Wichtig: Innerhalb einer Strecke dürfen UPC und APC nicht gemischt werden.
Kann ich Beschriftung und Bestückung anpassen lassen?
Die Frontblenden sind ab Werk mit 1 bis 12 beziehungsweise 1 bis 24 beschriftet. Abweichende Beschriftungen sind auf Anfrage möglich, ebenso Sonderbestückungen mit Kupplungen und Pigtails außerhalb des Standardprogramms.
Schicken Sie uns dafür Ihre gewünschte Konfiguration aus dem Baugruppenträger-Konfigurator oder beschreiben Sie kurz Steckgesicht, Faserkategorie und Stückzahl.
Häufige Fragen zu 7TE Spleißmodulen
Was bedeutet 7TE-Modularchitektur bei Spleißmodulen?
Standardisierte Baubreite: 7 Teilungseinheiten (7TE = 35mm) entsprechen dem bewährten Eurocard-Format für maximale Kompatibilität.
Modulare Flexibilität: Alle Module haben einheitliche Abmessungen und können frei in VarioConnect-Baugruppenträgern kombiniert werden.
Skalierbare Kapazität: Verfügbar als 6-, 12- und 24-Faser-Module für bedarfsgerechte Konfiguration.
Systemkompatibilität: Einsetzbar in 1HE-, 3HE- und 4HE-Systemen ohne Einschränkungen.
Welche Steckertypen werden in den 7TE-Modulen unterstützt?
LC-Stecker: Standard für moderne Glasfasernetze mit hoher Packungsdichte und Duplex-Verbindungen.
SC-Stecker: Bewährt für Backbone-Verbindungen und industrielle Langstreckenanwendungen.
E2000 DIAMOND: Schweizer Präzision mit automatischem Shutterkappe-System für höchste Ansprüche.
MTP/MPO-Stecker: Für Hochgeschwindigkeitsverbindungen und maximale Portdichte in Rechenzentren.
Einheitlich pro Modul: Jedes Modul ist für einen spezifischen Steckertyp optimiert.
Wie funktioniert die modulare Skalierung von 6 bis 288 Fasern?
1HE-Systeme: Bis zu 3 Module (max. 72 Fasern) für kompakte Installationen.
3HE-Systeme: Bis zu 12 Module (max. 288 Fasern) für mittlere Anforderungen.
DIAMOND Baugruppenträger 4HE: Bis zu 12 ausziehbare Kompaktmodule 7TE (max. 144 Fasern) — mit integriertem 1HE-Kabelüberlängenfach.
Granulare Erweiterung: Beginnen Sie mit wenigen Modulen und erweitern Sie schrittweise ohne Systemwechsel.
Flexibler Modulwechsel: Module können jederzeit getauscht werden für andere Steckertypen oder Faseranzahl.
Was sind die Vorteile der ausziehbaren Module?
Servicefreundliche Wartung: Module lassen sich vollständig ausziehen für optimalen Zugang zu allen Spleißkassetten.
Unterbrechungsfreier Betrieb: Wartung ohne Beeinträchtigung benachbarter Verbindungen im laufenden Betrieb.
Einfacher Zugang: Alle Fasern und Spleißstellen sind gut erreichbar für Installations- und Reparaturarbeiten.
Modulwechsel möglich: Komplette Module können bei Bedarf getauscht werden für Technologie-Upgrades.
Für welche Anwendungen sind 7TE Spleißmodule geeignet?
Rechenzentren: Hochdichte Glasfaserverteilung mit verschiedenen Geschwindigkeiten von 10G bis 400G.
Windkraftanlagen: Robuste Spleißtechnik für SCADA-Systeme und Anbindung erneuerbarer Energien.
Verkehrsbetriebe: Sichere Glasfaserverbindungen für Bahn-, U-Bahn- und Verkehrsleitsysteme.
Industrieanlagen: Zuverlässige Netzwerkinfrastruktur für Industrie 4.0 und Smart Factory Anwendungen.
Telekommunikation: Flexible Spleißlösungen für Carrier und Netzbetreiber im FTTH-Ausbau.
Welche Betriebsbedingungen werden unterstützt?
Betriebstemperatur: 0°C bis +60°C für klimatisierte Innenräume und Technikräume.
Optimierte Faserführung: Präzise Spleißkassetten mit kontrollierten Biegeradien für Langlebigkeit.
Robuste Konstruktion: Europäische Fertigungsqualität für 25+ Jahre Betriebsdauer.
Innenraumoptimiert: Speziell für professionelle IT- und Telekommunikationsumgebungen entwickelt.
Was unterscheidet die 7TE-Module von anderen Spleißlösungen?
Einzigartige Modularität: Durchgängige 7TE-Architektur für alle Systemgrößen von 1HE bis 4HE.
Europäische Qualität: Europäische Fertigung nach kontrollierten Qualitätsstandards für maximale Investitionssicherheit.
Universelle Kompatibilität: Module können in verschiedenen VarioConnect-Systemen verwendet werden.
Zukunftssicher: Modulwechsel statt Systemwechsel bei Technologieänderungen oder Erweiterungen.
Servicefreundlich: Ausziehbare Konstruktion für wartungsfreundliche Installation.
Wie erfolgt Bestellung und Konfiguration der Module?
Direkt verfügbar: Alle 7TE-Module sind im Online-Shop mit wettbewerbsfähigen Preisen erhältlich.
Individuelle Beratung: Projektspezifische Systemauslegung basierend auf Ihren Anforderungen.
Modulare Auswahl: Wählen Sie aus 6-, 12- und 24-Faser-Modulen in verschiedenen Steckertypen.
Komplettsysteme möglich: Von Einzelmodulen bis zu vollständig bestückten Systemen verfügbar.
Technischer Support: Umfassende Unterstützung bei Planung und Integration in bestehende Systeme.
Passende Konfiguration finden
Sagen Sie uns Anwendung, Faserzahl und Anschlusstechnik — wir schlagen die passende Ausführung vor.
Projektpreise und Mengenrabatte auf Anfrage. Die Lieferzeit ist projektabhängig — den verbindlichen Termin erhalten Sie mit dem Angebot.
Verwandte Produkte
Dieselbe Systemtechnik, andere Bauform und andere Einsatzfelder.
Wo diese Linie eingesetzt wird
Dieselbe Technik, unterschiedliche Umgebungen — hier finden Sie die Anforderungen der jeweiligen Branche.
Rechenzentren
Platzsparende Hochleistungslösungen für maximale Portdichte und Rack-Effizienz
Netzbetreiber
Professionelle Glasfaserlösungen für stabile und skalierbare Netzwerkinfrastrukturen
Stadtwerke
Kommunale Glasfasernetze und FTTH-Ausbau für nachhaltige digitale Infrastruktur
