Vorkonfektioniert Spleißbox, Pigtails Glasfaser, Installationszeit: So sparen Sie bis zu 70% Zeit bei der Installation

Vorkonfektioniert Spleißbox, Pigtails Glasfaser, Installationszeit – diese drei Faktoren entscheiden über die Wirtschaftlichkeit Ihrer Glasfaserprojekte. Mit vorkonfektionierten Spleißboxen und werkseitig montierten Pigtails reduzieren Sie die Installationszeit um bis zu 70% und minimieren gleichzeitig Fehlerquellen vor Ort.

Der massive FTTH-Ausbau in Deutschland fordert von Installationsfirmen maximale Effizienz. Während herkömmliche Spleißarbeiten pro Faser 3-5 Minuten benötigen, ermöglichen vorkonfektionierte Systeme die Installation kompletter 12-Faser-Module in unter 10 Minuten.

Zeitersparnis durch Vorkonfektionierung: Die konkreten Vorteile

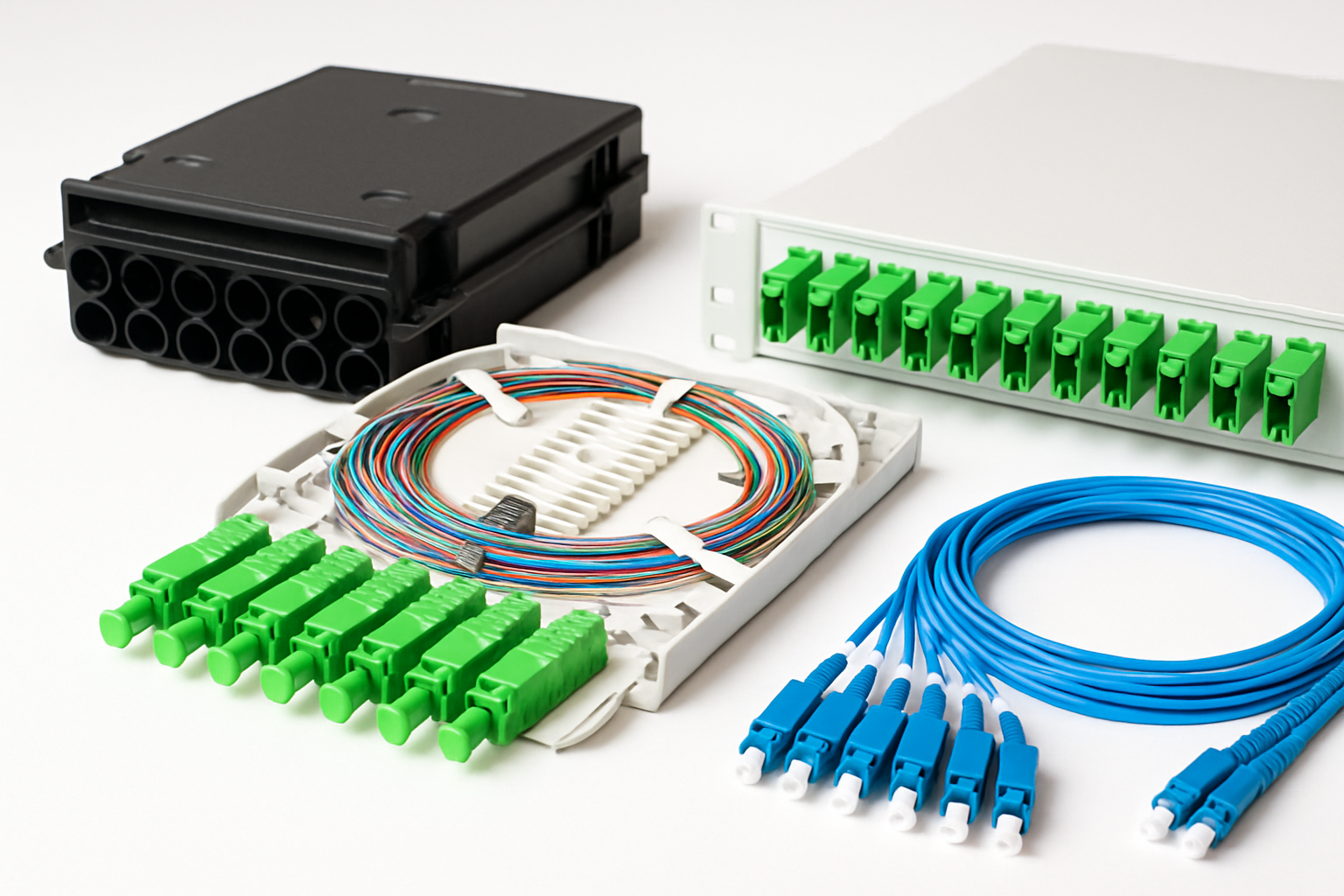

Die Vorkonfektionierung von Spleißboxen mit Pigtails revolutioniert die Glasfaserinstallation. Statt zeitaufwändiger Einzelspleißungen vor Ort erhalten Sie komplett vorbereitete Module mit werkseitig geprüften Verbindungen.

• Reduzierte Montagezeit: Von 60 auf 15 Minuten pro 12-Faser-Modul
• Gleichbleibende Qualität: Dämpfungswerte unter 0,15 dB garantiert
• Weniger Werkzeug: Kein Spleißgerät vor Ort erforderlich
• Planbare Kosten: Festpreise statt variabler Montagezeiten
• Sofortige Betriebsbereitschaft: Plug-and-Play nach Installation

Technische Spezifikationen vorkonfektionierter Systeme

Moderne vorkonfektionierte Spleißboxen erfüllen alle relevanten Normen für professionelle Glasfasernetze. Die Systeme sind nach IEC 61753-1 getestet und entsprechen den Anforderungen der DIN EN 50173-1 für strukturierte Verkabelung.

Parameter	Vorkonfektioniert	Vor-Ort-Spleißung
Installationszeit 12 Fasern	10-15 Min.	45-60 Min.
Dämpfung pro Spleiß	< 0,15 dB	0,1-0,3 dB
Fehlerquote	< 0,5%	2-5%
Werkzeugbedarf	Minimal	Spleißgerät erforderlich
Personalqualifikation	Grundkenntnisse	Zertifizierter Spleißer

Pigtails in Glasfaser-Spleißboxen: Auswahlkriterien

Die Wahl der richtigen Pigtails bestimmt maßgeblich die Leistungsfähigkeit Ihrer Glasfaserinstallation. Vorkonfektionierte Spleißboxen sind mit verschiedenen Steckertypen erhältlich: LC, SC, E2000, ST und FC in den Schliffen PC, APC und UPC.

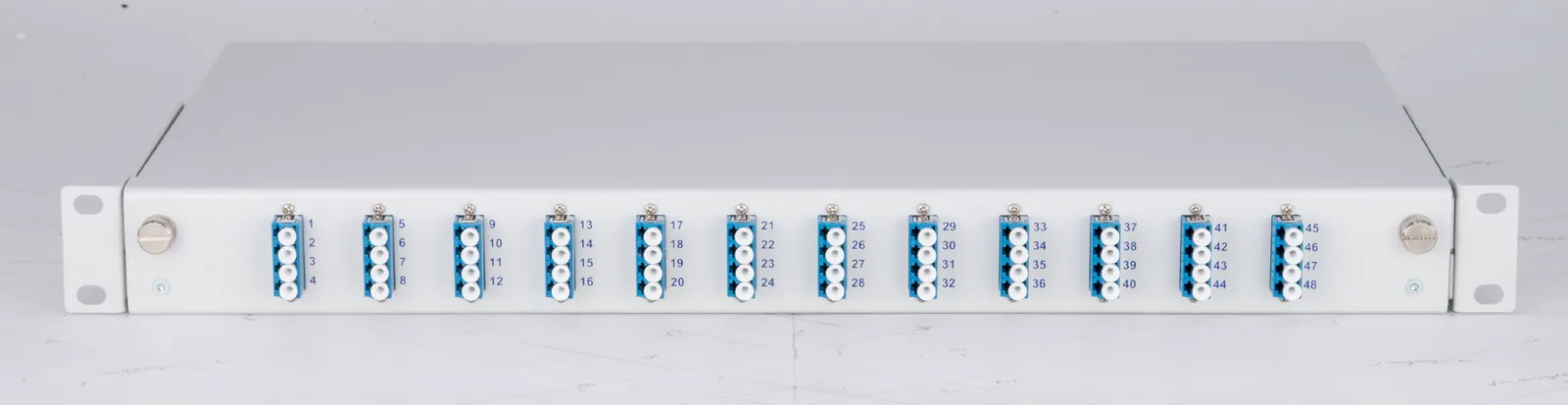

Für FTTH-Anwendungen dominieren LC/APC-Pigtails mit ihrer hohen Packungsdichte von bis zu 96 Fasern auf 1HE. Industrieanwendungen setzen vermehrt auf E2000/APC mit integrierter Schutzklappe und Rückflussdämpfung über 65 dB.

• Singlemode OS2: Standard für FTTH und Weitverkehrsnetze
• Multimode OM3/OM4: Rechenzentren und kurze Strecken
• Faserlänge: 1,5 bis 3 Meter für optimale Verlegung
• Farbcodierung: Nach IEC 60304 für eindeutige Zuordnung

Installation vorkonfektionierter Spleißboxen: Schritt-für-Schritt

Die Installation einer vorkonfektionierten Spleißbox mit Pigtails folgt einem standardisierten Ablauf, der auch von weniger erfahrenen Monteuren sicher durchgeführt werden kann.

Schritt 1: Vorbereitung – Prüfen Sie die Lieferung auf Vollständigkeit. Jede vorkonfektionierte Box enthält Pigtails, Spleißkassetten und die komplette Montageanleitung nach VDE 0888.

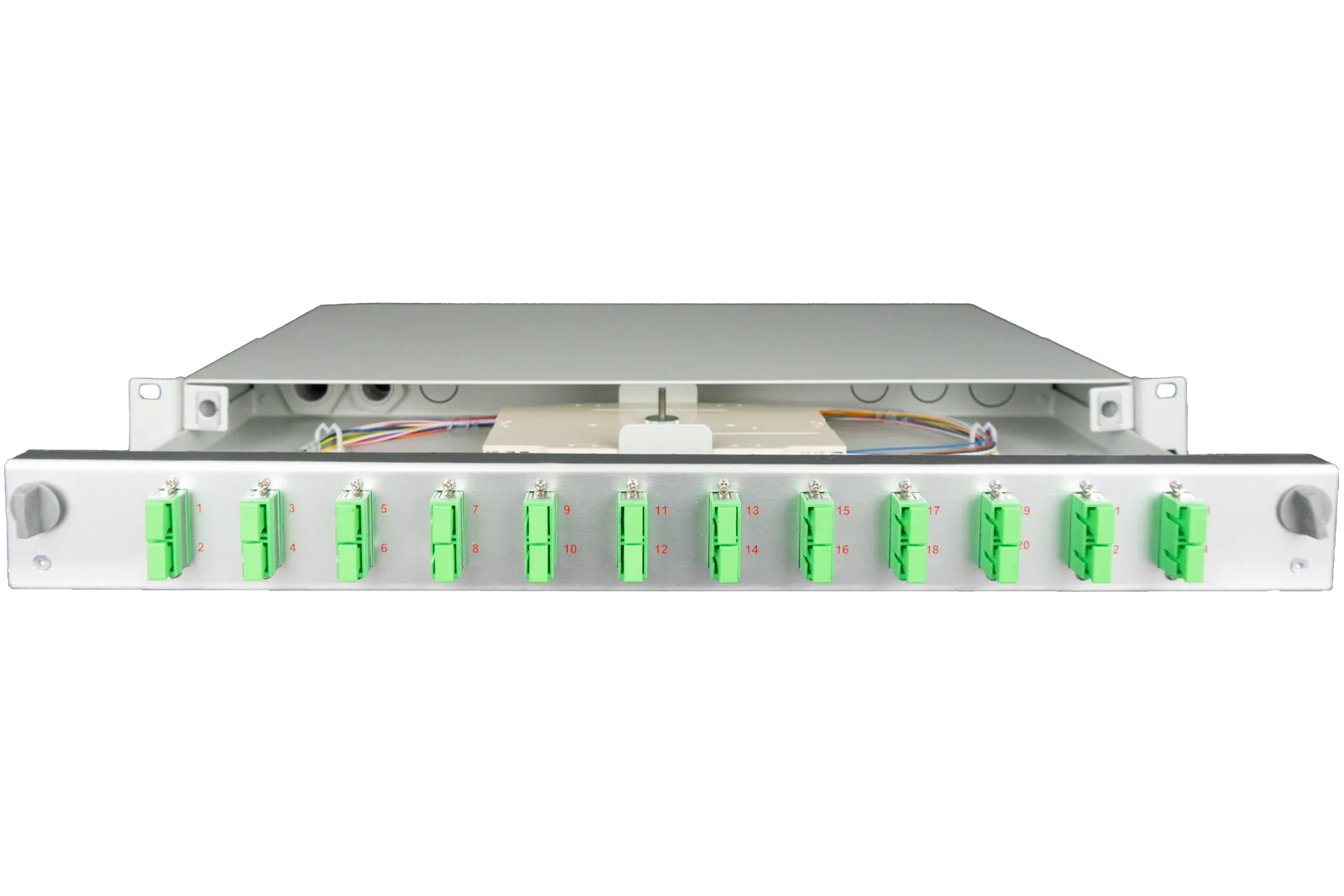

Schritt 2: Montage – Befestigen Sie die Spleißbox im 19-Zoll-Schrank oder an der Wand. Die modulare Bauweise ermöglicht werkzeugloses Einrasten der Spleißkassetten.

Schritt 3: Kabeleinführung – Führen Sie das Installationskabel durch die Zugentlastung ein. Moderne Systeme bieten bis zu 4 Kabeleinführungen mit Dichtigkeitsklasse IP54.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Kostenrechnung: Vorkonfektioniert vs. Vor-Ort-Spleißung

Die Wirtschaftlichkeitsbetrachtung zeigt deutliche Vorteile vorkonfektionierter Systeme. Bei einem durchschnittlichen Stundensatz von 65 Euro für qualifizierte Spleißmonteure ergeben sich erhebliche Einsparpotenziale.

Kostenfaktor	Vorkonfektioniert	Vor-Ort-Spleiß	Ersparnis
Arbeitszeit (48 Fasern)	30 Min.	4 Stunden	3,5 Stunden
Lohnkosten	32,50 €	260 €	227,50 €
Spleißgerät-Miete	0 €	150 €/Tag	150 €
Nacharbeiten	< 1%	5-10%	Variable

Qualitätssicherung bei vorkonfektionierten Pigtails

Werkseitig vorkonfektionierte Pigtails durchlaufen umfangreiche Qualitätskontrollen. Jede einzelne Faser wird mit OTDR-Messungen geprüft und dokumentiert. Die Dämpfungswerte liegen konstant unter 0,15 dB pro Spleiß.

• 100% Endkontrolle: Jede Verbindung wird einzeln gemessen
• Klimatests: Nach IEC 61300-2-22 für -40°C bis +85°C
• Zugfestigkeit: Mindestens 5 Newton pro Faser
• Lebensdauer: Über 500 Steckzyklen garantiert
• Dokumentation: Messprotokolle für jedes Modul

Einsatzgebiete vorkonfektionierter Spleißboxen

Die Anwendungsbereiche für vorkonfektionierte Glasfaserlösungen erweitern sich kontinuierlich. Besonders im deutschen FTTH-Ausbau mit seinem ambitionierten Zeitplan sind effiziente Installationsmethoden unverzichtbar.

Stadtwerke und kommunale Netze setzen auf vorkonfektionierte spleissboxen”>Spleißboxen für den schnellen Netzausbau. Die modulare Bauweise ermöglicht stufenweise Erweiterungen ohne Betriebsunterbrechung.

Industrieanlagen profitieren von der hohen Prozesssicherheit. Vorkonfektionierte Systeme in IP65-Ausführung widerstehen rauen Umgebungsbedingungen und erfüllen die Anforderungen nach EN 50173-3 für industrielle Bereiche.

Technische Weiterentwicklungen und Trends

Die Entwicklung vorkonfektionierter Systeme fokussiert auf noch höhere Packungsdichten und vereinfachte Installation. Moderne Produkte erreichen bereits 96 Fasern auf 1HE – doppelt so viel wie herkömmliche Systeme.

• Hochdichte-Module: Bis zu 288 Fasern auf 3HE
• Werkzeuglose Montage: Snap-In-Systeme ohne Schrauben
• Farbmanagement: Automatische Faserzuordnung per Farbcode
• Hybridlösungen: Kombination aus Kupfer und Glasfaser

FAQ: Häufige Fragen zu vorkonfektionierten Spleißboxen

Wie lange ist die Lieferzeit für vorkonfektionierte Systeme?
Standard-Konfigurationen sind innerhalb von 5-7 Werktagen lieferbar. Kundenspezifische Lösungen benötigen je nach Komplexität 10-15 Werktage.

Welche Faserlängen sind bei Pigtails optimal?
Für Spleißboxen in 19-Zoll-Schränken haben sich 2 Meter als Standard etabliert. Bei Wandmontage genügen oft 1,5 Meter.

Sind nachträgliche Erweiterungen möglich?
Ja, modulare Systeme lassen sich jederzeit erweitern. Zusätzliche vorkonfektionierte Module werden einfach eingeschoben und verbunden.

Welche Garantie gilt für vorkonfektionierte Produkte?
Professionelle Hersteller gewähren 5 Jahre Garantie auf die kompletten Systeme inklusive der Spleißverbindungen.

Wie werden die Messprotokolle dokumentiert?
Jedes Modul erhält ein individuelles Messprotokoll mit OTDR-Kurven und Dämpfungswerten nach IEC 61280-4-2.

Eignen sich vorkonfektionierte Boxen für Außenanwendungen?
Spezielle Outdoor-Versionen mit IP65/IP68-Schutz sind für Außenmontage und feuchte Umgebungen verfügbar.

Fazit: Zeitersparnis als Wettbewerbsvorteil

Vorkonfektioniert Spleißbox, Pigtails Glasfaser, Installationszeit – diese Kombination definiert moderne Glasfaserinstallation neu. Die Zeitersparnis von bis zu 70% bei gleichzeitig höherer Qualität macht vorkonfektionierte Systeme zur ersten Wahl für professionelle Installateure.

Als Hersteller modularer Glasfaserlösungen und offizieller Diamond-Partner bietet Fiber Products die komplette Systemlösung – von der Spleißbox bis zum E2000-Konnektor in Schweizer Präzisionsqualität. Mit 5 Jahren Garantie auf alle Systeme setzen wir neue Maßstäbe im deutschen Markt.

Die Investition in vorkonfektionierte Systeme amortisiert sich bereits ab dem dritten Projekt. Reduzierte Personalkosten, minimale Fehlerquoten und planbare Installationszeiten sichern Ihren Wettbewerbsvorteil im dynamischen Glasfasermarkt.
