DIN Spleißbox, TH35 Verteiler, Industrie Glasfaser: Komplettanleitung für modulare Hutschieneninstallation in Industrieanwendungen

DIN Spleißbox, TH35 Verteiler und Industrie Glasfaser-Komponenten ermöglichen die normgerechte Installation von Lichtwellenleitern direkt im Schaltschrank nach DIN EN 60715. Die standardisierten Hutschienen-Spleißboxen mit 35mm TH35-Profil vereinen robuste Industrietauglichkeit mit hoher Faserdichte und schaffen damit die technische Grundlage für störungsfreie Glasfaserverbindungen in automatisierten Fertigungsumgebungen.

Industrieanlagenbauer stehen vor der Herausforderung, Glasfaserinfrastruktur nahtlos in bestehende Schaltschrankarchitekturen zu integrieren. Die Lösung liegt in modularen DIN-Hutschienensystemen, die sich werkzeuglos auf Standard-Tragschienen montieren lassen und dabei IP65-Schutzklassen für raue Industrieumgebungen erfüllen.

Technische Grundlagen der DIN-Hutschienen-Montage für Glasfaser

Die Norm DIN EN 60715 definiert Tragschienen mit einer Standardbreite von 35 Millimetern als universelle Befestigungselemente für elektronische und optische Module. Im Glasfaserbereich haben sich 7TE-Module (122,5mm Breite) als Industriestandard etabliert, die eine optimale Balance zwischen Kompaktheit und Handhabbarkeit bieten.

• TH35-7,5: Standardprofil mit 7,5mm Höhe für normale Belastungen
• TH35-15: Verstärktes Profil mit 15mm Höhe für schwere Module
• Rastabstand: 17,5mm für präzise Modulpositionierung
• Materialien: Verzinkter Stahl oder Aluminium für EMV-kritische Umgebungen

Die mechanische Befestigung erfolgt über Federklemmen oder Schraubklemmen, wobei moderne Spleißboxen wie die RailConnect-Serie werkzeuglose Schnappverschlüsse verwenden. Diese ermöglichen Montagezeiten von unter 30 Sekunden pro Modul.

Schritt-für-Schritt Installationsanleitung für DIN Spleißbox und TH35 Verteiler

Phase 1: Vorbereitung des Schaltschranks

Die korrekte Positionierung der Hutschiene bestimmt maßgeblich die spätere Zugänglichkeit der Glasfasermodule. Planen Sie mindestens 150mm Abstand zwischen Hutschiene und Schrankvorderkante für komfortable Kabelführung.

Komponente	Mindestabstand	Empfohlener Abstand
Oberkante Schrank	100mm	150mm
Seitenwand	50mm	80mm
Zwischen Modulreihen	120mm	200mm

Phase 2: Montage der Glasfaser-Hutschienenmodule

Die Installation der Module für Industrie Glasfaser erfolgt in vier definierten Arbeitsschritten:

• Schritt 1: Module im 45-Grad-Winkel an die Hutschiene ansetzen
• Schritt 2: Obere Rastkante einführen und nach unten drücken
• Schritt 3: Hörbares Einrasten der Federklemme abwarten
• Schritt 4: Zugprobe mit 50N Kraft durchführen

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Hutschienenboxen und Industriemodule.

Kabeleinführung und Zugentlastung nach Industriestandard

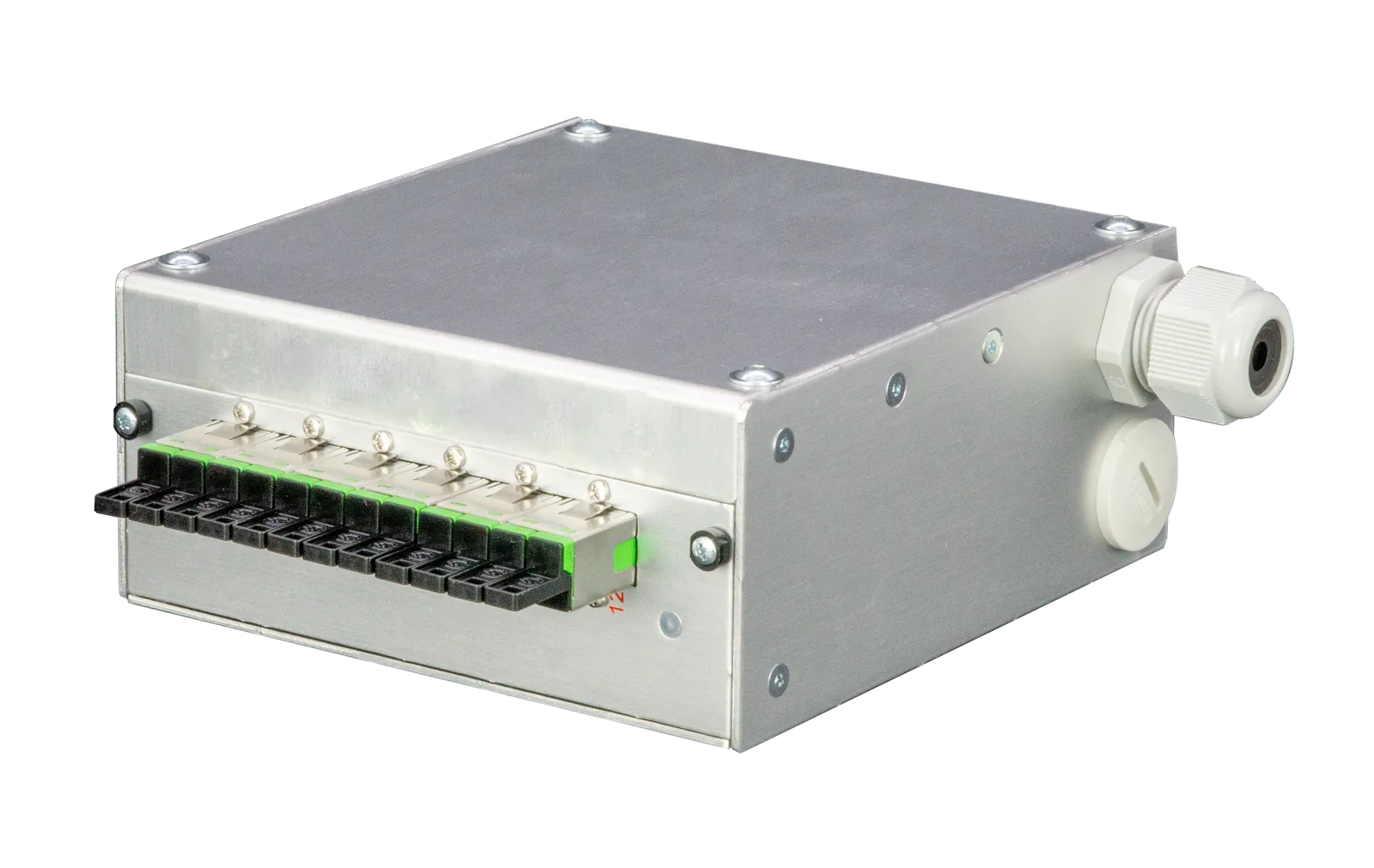

Die fachgerechte Kabeleinführung schützt empfindliche Glasfasern vor mechanischen Belastungen. DIN Spleißboxen verwenden M20-Kabelverschraubungen mit integrierter Zugentlastung für Kabeldurchmesser von 6 bis 14 Millimetern.

Kritisch ist die Einhaltung des minimalen Biegeradius von 30mm für Singlemode und 25mm für Multimode-Fasern. Moderne TH35 Verteiler integrieren Kabelführungskanäle, die automatisch den korrekten Biegeradius sicherstellen.

• Verwenden Sie ausschließlich halogenfrei Kabeleinführungen nach EN 45545-2
• Dichtungsklasse IP65 bei geschlossener Verschraubung prüfen
• Reserveschlaufe von mindestens 1,5 Meter pro Faser vorsehen
• Kabelbinder alle 300mm zur Fixierung anbringen

Spleißorganisation in der Hutschienenbox

Die strukturierte Organisation der Spleißstellen bestimmt die langfristige Wartbarkeit der Installation. Industrie Glasfaser-Module bieten integrierte Spleißkassetten mit 24 bis 48 Spleißablagen pro Modul.

Modultyp	Spleißkapazität	Steckerports	Bauhöhe
RailConnect 24	24 Spleiße	12x LC-Duplex	7TE
RailConnect 48	48 Spleiße	24x LC-Duplex	14TE
SlimConnect Rail	96 Spleiße	48x LC-Duplex	21TE

Steckerkonfiguration für verschiedene Industrieanwendungen

Die Wahl des richtigen Steckertyps hängt von der spezifischen Anwendung ab. Für DIN Spleißbox-Installationen haben sich drei Steckertypen als Standard etabliert:

LC-Stecker für maximale Portdichte

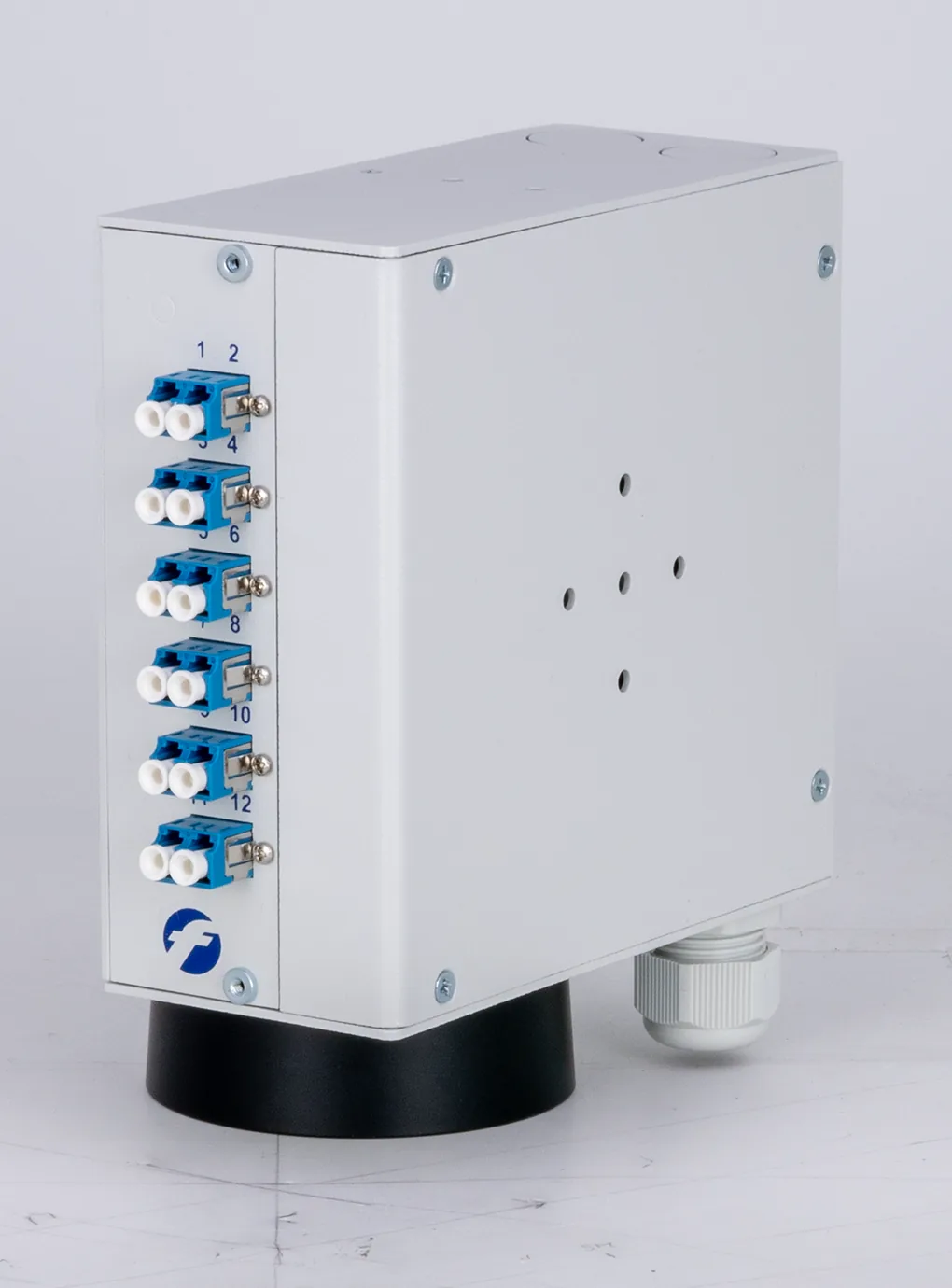

Mit nur 1,25mm Ferrulendurchmesser ermöglichen LC-Stecker die höchste Packungsdichte. Ein 7TE-Modul fasst bis zu 24 LC-Duplex-Ports, ideal für moderne Feldbusse und Ethernet-basierte Automatisierungsprotokolle.

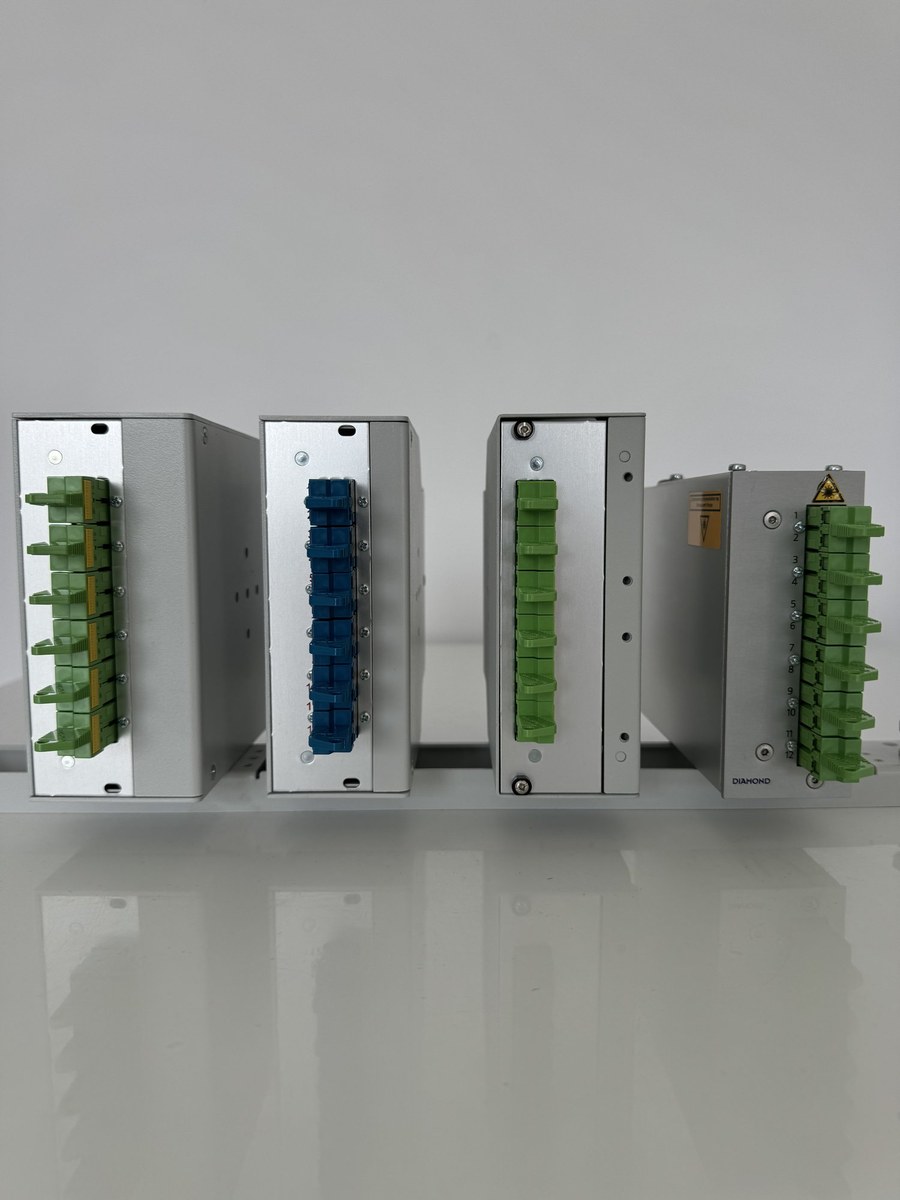

SC-Stecker für Bestandsanlagen

Der robuste SC-Stecker mit 2,5mm Ferrule dominiert in älteren Industrieanlagen. Die SC/APC-Variante mit 8-Grad-Schrägschliff reduziert Reflexionen um bis zu 60dB.

E2000-Stecker für höchste Zuverlässigkeit

Der E2000-Standard mit automatischer Schutzkappe verhindert Verschmutzung in staubbelasteten Umgebungen. Als Diamond-Partner bietet Fiber Products die komplette E2000-Produktpalette mit Dämpfungswerten unter 0,1dB.

EMV-gerechte Installation in störungsbelasteten Umgebungen

Industrieumgebungen mit Frequenzumrichtern, Schweißanlagen und Hochspannungsanlagen erfordern besondere Schutzmaßnahmen. TH35 Verteiler aus Metall bieten inhärenten EMV-Schutz durch Schirmung.

• Erdung der Hutschiene über 16mm² Kupferleitung
• Potentialausgleich zwischen allen Metallkomponenten
• Mindestabstand 200mm zu Starkstromkabeln
• Verwendung von armiertem Glasfaserkabel in kritischen Bereichen

Prüfung und Abnahme der DIN Spleißbox Installation

Die normgerechte Abnahme einer Industrie Glasfaser-Installation erfordert optische Dämpfungsmessungen nach IEC 61280-4-1. Moderne OTDR-Messgeräte dokumentieren automatisch alle relevanten Parameter.

Prüfparameter	Grenzwert Singlemode	Grenzwert Multimode
Spleißdämpfung	< 0,1dB	< 0,15dB
Steckerdämpfung	< 0,25dB	< 0,35dB
Rückflussdämpfung	> 45dB (APC)	> 35dB (PC)

Wartung und Fehlerdiagnose bei Hutschienenmodulen

Die modulare Bauweise von DIN Spleißboxen vereinfacht die Wartung erheblich. Defekte Module lassen sich ohne Betriebsunterbrechung benachbarter Systeme austauschen – ein entscheidender Vorteil für kontinuierliche Produktionsprozesse.

Typische Fehlerquellen und deren Behebung:

• Erhöhte Dämpfung: Steckerendflächen mit Isopropanol und fusselfreiem Tuch reinigen
• Totalausfall: Biegeradius prüfen, Knickstellen lokalisieren
• Intermittierende Störungen: Vibrationen dämpfen, Module nachspannen
• Reflexionsspitzen: APC-Stecker auf korrekten Sitz kontrollieren

Integration in Industrie 4.0 Architekturen

TH35 Verteiler bilden die physische Schnittstelle zwischen IT und OT (Operational Technology). Die nahtlose Integration von Industrie Glasfaser in bestehende Automatisierungsarchitekturen erfordert durchdachte Netzwerkplanung.

Moderne Fertigungsanlagen nutzen DIN Spleißboxen als dezentrale Verteilpunkte für:

• Time-Sensitive Networking (TSN) mit Latenzen unter 1ms
• OPC UA Kommunikation zwischen Steuerungen
• Profinet über Glasfaser für EMV-immune Übertragung
• 5G-Campusnetze mit Glasfaser-Backhaul

Kostenoptimierung durch vorkonfektionierte Systeme

Vorkonfektionierte Hutschienenmodule reduzieren Installationszeiten um bis zu 60 Prozent. Die werksseitige Konfektionierung unter Reinraumbedingungen garantiert gleichbleibende Qualität mit dokumentierten Messwerten für jede einzelne Verbindung.

Als Hersteller modularer Systeme bietet Fiber Products maßgeschneiderte Vorkonfektionierung für Industrieprojekte. Die 5 Jahre Garantie auf alle Hutschienenboxen unterstreicht die Langlebigkeit der in Europa gefertigten Systeme.

Häufige Fragen zur Installation von DIN Spleißboxen

Welche Hutschienengröße eignet sich für Glasfasermodule?

Standard TH35-Schienen nach DIN EN 60715 mit 35mm Breite sind optimal. Für schwere Module über 500g empfiehlt sich die verstärkte TH35-15 Ausführung mit 15mm Profilhöhe.

Wie viele Fasern passen in ein 7TE-Hutschienenmodul?

Je nach Steckertyp fasst ein 7TE-Modul bis zu 24 LC-Duplex (48 Fasern) oder 12 SC-Duplex (24 Fasern). Die SlimConnect-Technologie ermöglicht sogar bis zu 96 Fasern in kompakter Bauform.

Welcher Mindestbiegeradius gilt für Industrieinstallationen?

Für Singlemode-Fasern beträgt der Mindestbiegeradius 30mm, für Multimode 25mm. In vibrationsbehafteten Umgebungen sollten diese Werte um 50 Prozent erhöht werden.

Sind spezielle Werkzeuge für die Montage erforderlich?

Moderne TH35 Verteiler mit Schnappverschluss benötigen keine Spezialwerkzeuge. Lediglich für die Kabeleinführung werden Schraubenschlüssel der Größe SW27 für M20-Verschraubungen benötigt.

Wie erfolgt die Erdung der Hutschienenmodule?

Die Erdung erfolgt über die metallische Hutschiene selbst, die mit mindestens 16mm² Kupferleitung an den Schutzleiter angeschlossen wird. Zusätzlich verfügen die Module über separate Erdungsklemmen.

Welche Schutzklasse erreichen DIN Spleißboxen?

Geschlossene Hutschienenboxen erreichen IP65 bei korrekter Montage aller Kabelverschraubungen. Offene Module im Schaltschrank erreichen typischerweise IP20.

Zusammenfassung und nächste Schritte

Die fachgerechte Installation von DIN Spleißbox, TH35 Verteiler und Industrie Glasfaser-Komponenten bildet das Fundament zukunftssicherer Industrieautomatisierung. Die Einhaltung der beschriebenen Montagerichtlinien gewährleistet störungsfreien Betrieb über Jahrzehnte.

Für Ihre spezifischen Anforderungen stehen die Glasfaserexperten von Fiber Products beratend zur Seite. Mit der Kompetenz als Diamond-Partner und eigener Fertigung in Europa realisieren wir maßgeschneiderte Hutschienenlösungen für Ihre Industrieanwendung. Kontaktieren Sie uns für eine projektspezifische Beratung zu modularen Spleißsystemen.

Alle modularen Glasfaserkomponenten finden Sie direkt im Fiber Products Shop – mit 5 Jahren Herstellergarantie.
