SlimConnect 1HE-Spleißbox — fest montiert, bis zu 96 Fasern
Ausziehbare 19″-Spleißbox mit bis zu 96 Fasern in nur 1HE (44,45 mm). Front-Access-Wartung und DIAMOND E-2000-Anschlusstechnik für Rechenzentren, Telekommunikation und Enterprise-Netze.
- Bis zu 96 Fasern auf 1HE (44,45 mm)
- DIAMOND E-2000, typ. ≤ 0,1 dB Einfügedämpfung
- Front-Access — Wartung ohne Rack-Demontage
Portdichte im Rack: drei Punkte, an denen 19-Zoll-Verteilung eng wird
Je Höheneinheit mehr Fasern, ohne dass die Wartung darunter leidet — daran entscheidet sich, ob eine Verteilebene über Jahre trägt.
Jede Höheneinheit zählt
Im gefüllten Rack ist Platz die knappste Größe. Wer 96 Fasern auf 1HE legt, spart Höheneinheiten für aktive Technik.
Wartung ohne Ausbau
Eine fest verschraubte Box zwingt bei jedem Eingriff zum Rack-Ausbau. Front-Access spart die Demontage — und die zweite Anfahrt.
Anschlusstechnik im Bestand
Neue Verteilebenen müssen zu vorhandenen Steckgesichtern passen. LC, SC, E-2000 und MPO/MTP auf derselben Frontplatte.
Für hohe Portdichte und Service von vorn gebaut
Vier Konstruktionsmerkmale, die die SlimConnect 1HE im Rack und im Wartungsfenster ausmachen.

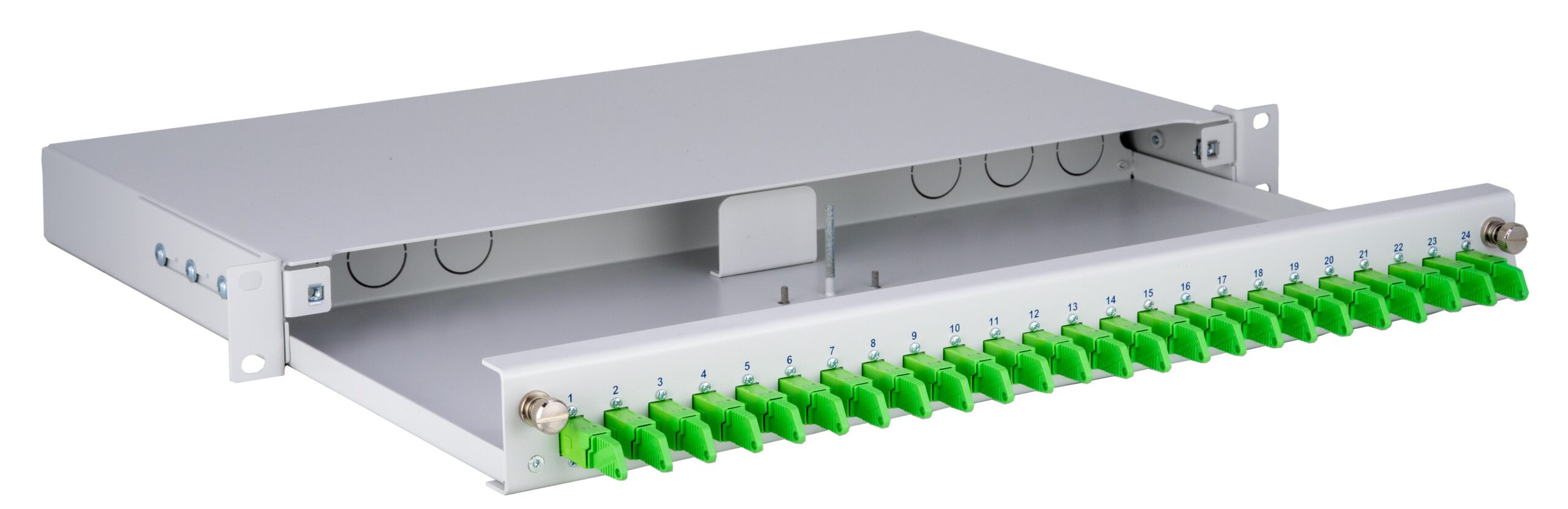

Ausziehbare Kassetten
Die Schublade lässt sich komplett ausziehen — Spleißkassetten und Pigtails werden von vorn zugänglich, ohne aktive Verbindungen der Box zu stören.
Fest montierte Konfigurationen
Vorkonfigurierte Bestückung ohne bewegliche Module — als Standard in 24, 48, 72 und 96 Fasern für dauerhaft stabile Verbindungen.

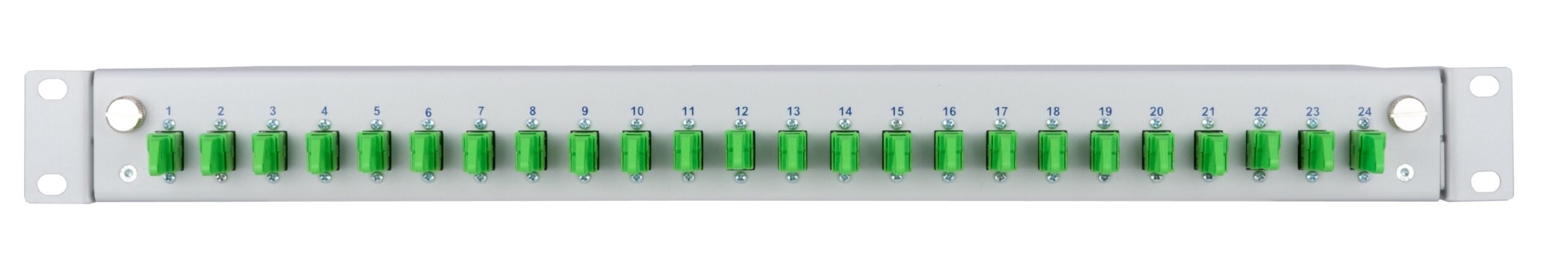

Multi-Stecker-Fronten
LC, SC, E-2000 und MPO/MTP, wahlweise APC oder PC, für Single-Mode und Multi-Mode inklusive G.657.A1/A2. E-2000 von DIAMOND mit Shutterkappe.

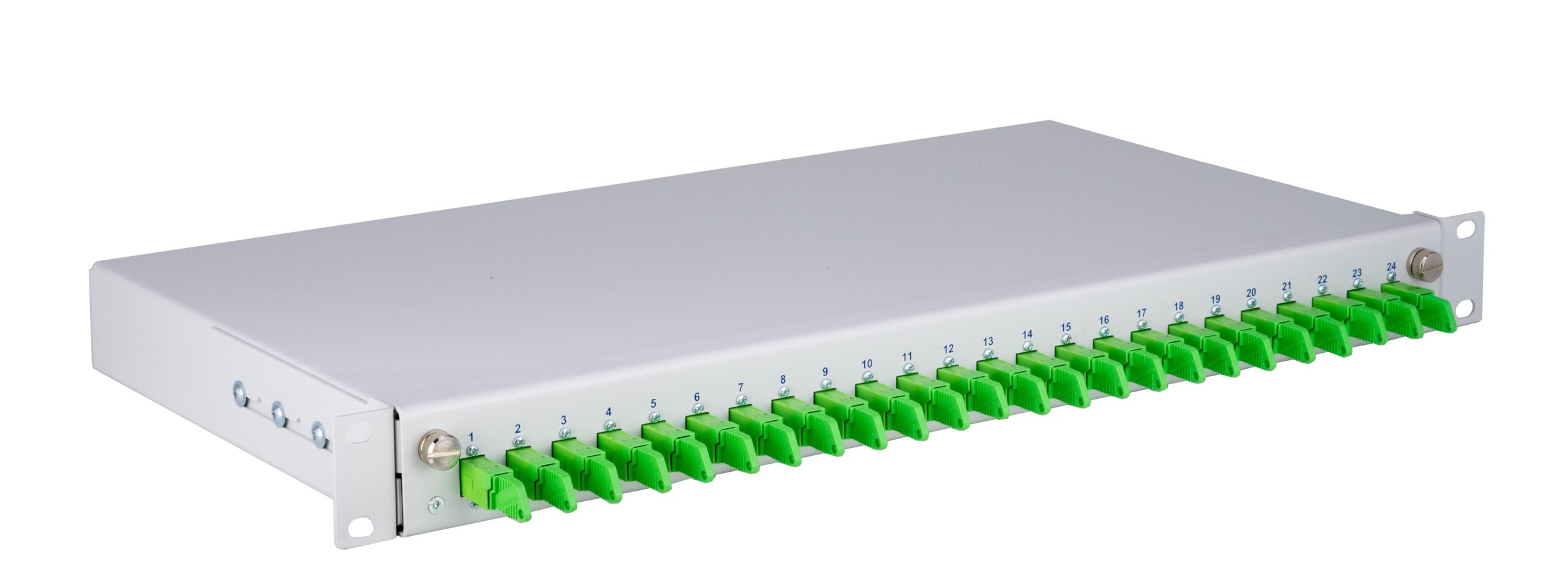

19″-Montage & robustes Gehäuse
Standard-19″-Rackmontage in 1HE, Gehäuse aus kaltgewalztem Stahl, pulverbeschichtet in RAL 7035, mit definierten Biegeradien ab 30 mm.
Die SlimConnect 1HE im Detail
Eine fest montierte 19″-Spleißbox für platzkritische Verteilung — typische Einsatzorte sind Rechenzentren, Telekommunikations- und FTTH-Infrastruktur, 5G-Backhaul, Campus-Netze, Colocation und Enterprise-Umgebungen.
Spezifikationen SlimConnect 1HE
Alle Werte gemäß Datenblatt der SlimConnect 1HE-Spleißbox.
| Bauhöhe | 1HE (44,45 mm) – Standard 19″ Rack-Höhe |
|---|---|
| Baubreite | 19″ (482,6 mm) – Standard Rack-Breite |
| Maximale Faseranzahl | 96 Fasern bei Vollbestückung |
| Standard-Konfigurationen | 24, 48, 72 und 96 Fasern |
| Modulanzahl | Fest montierte Bestückung – verschiedene Konfigurationen verfügbar |
| Steckertypen | LC, SC, E-2000, MPO/MTP – fest montierte Anschlüsse |
| Steckerschliff | APC und PC |
| Fasertypen | Single-Mode und Multi-Mode – G.657.A1/A2 bend-optimiert |
| E-2000 (DIAMOND) | Typ. ≤ 0,1 dB Einfügedämpfung, mit Shutterkappe |
| Biegeradius | G.657-Fasern nach ITU-T: 10 mm (A1), 7,5 mm (A2/B2), 5 mm (B3); die oft genannten 30 mm gelten für Standardfaser G.652 |
| Betriebstemperatur | -5 °C bis +45 °C – Standard-IT-Umgebung |
| Material Gehäuse | Kaltgewalzter Stahl – pulverbeschichtet RAL 7035 |
Front-Access statt Rack-Demontage
Die Kassette fährt nach vorn heraus, die Spleiße bleiben zugänglich, das Rack bleibt geschlossen. Das ist der eine Konstruktionsunterschied, der über die Lebensdauer jede einzelne Wartungsstunde betrifft — und der Grund, warum diese Box in Racks sitzt, an die man später noch heranmuss.
Die SlimConnect 1HE als Hologramm — jede Kupplung sichtbar
Live in 3D
Gehäuse, Frontplatte mit 24 Kupplungen, Spleißkassette mit Faserführung und die Kabeleinführungen — die 1HE-Box als Drahtgittermodell. Beim Scrollen dreht sie sich mit; im Vollbild können Sie frei um sie herumfahren.
Vier Gründe, die 1HE-Verteilebene mit uns zu planen
In Europa gefertigt
Die F4P-Systeme entstehen in europäischer Fertigung — kurze Wege von der Auslegung bis zur Produktion, auch bei Sonderbestückungen.
96 Fasern auf einer Höheneinheit
Bis zu 96 Fasern in 44,45 mm Bauhöhe, in den Standardstufen 24, 48, 72 und 96 — die Verteilebene wächst mit, ohne eine zweite HE zu belegen.
Datenblatt und Bestellnummer zu jeder Ausführung
Jede lieferbare Bestückung ist dokumentiert. Die Anfrage geht mit der Artikelnummer raus, nicht mit einer Beschreibung.
Autorisierter DIAMOND-Partner
E-2000®-Anschlusstechnik aus Schweizer Fertigung mit typ. ≤ 0,1 dB Einfügedämpfung und federbelasteter Schutzklappe.
Erst rechnen und konfigurieren, dann anfragen
Drei Werkzeuge mit echten Artikelnummern — prüfen Sie das optische Budget und stellen Sie Ihre Bestückung live in 3D zusammen.
Dämpfungsbudget-Rechner
Stecker, Spleiße und Faserlängen addieren und die Gesamtdämpfung gegen das Budget prüfen — bevor die OTDR-Abnahme sie misst.
Baugruppenträger-Konfigurator
19″-Träger Steckplatz für Steckplatz mit Spleiß- und Frontmodulen bestücken — inklusive Stückliste für Ihr Angebot.
Spleißbox-Konfigurator (3D)
Bauform, Portanzahl, Fasertyp und Schliff live zusammenstellen — mit echter Artikelnummer für Ihre Anfrage.
Datenblätter zum Download
Alle Angaben dieser Seite auch als PDF — für Ausschreibung, Planung und Weitergabe im Projekt.
Spleißboxen 1HE
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie Spleißboxen 1HE.
Spleißmodule 7TE
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie Spleißmodule 7TE.
Gesamtkatalog
Das komplette Programm auf einen Blick — Spleißboxen, Module, Baugruppenträger, Rangiertechnik und das DIAMOND-Sortiment.
Häufige Fragen zur SlimConnect 1HE-Spleißbox
Die Fragen, die Planer und Einkäufer zur Faserkapazität, zu Steckervarianten und zur Wartung der SlimConnect 1HE am häufigsten stellen.
Wie viele Fasern fasst die SlimConnect 1HE?
Bis zu 96 Fasern in nur einer Höheneinheit (44,45 mm). Als fest montierte Box ist sie in den Standardkonfigurationen 24, 48, 72 und 96 Fasern erhältlich — ohne bewegliche Module, für dauerhaft stabile Verbindungen im 19″-Rack.
Welche Steckervarianten werden unterstützt?
LC für hohe Packungsdichte, SC für Backbone-Strecken, DIAMOND E-2000 mit automatischer Shutterkappe sowie MPO/MTP für Hochgeschwindigkeitsverbindungen bis 400G. Alle Varianten sind in APC und PC verfügbar, für Single-Mode und Multi-Mode inklusive G.657.A1/A2. Der E-2000 erreicht typisch eine Einfügedämpfung von ≤ 0,1 dB.
Wie wartungsfreundlich ist das Design?
Die SlimConnect 1HE ist auf Front-Access ausgelegt: Der Zugang erfolgt vollständig von vorn, ohne Rack-Demontage oder Hinterzugang. Die Kassetten lassen sich ausziehen, sodass Spleißkassetten und Pigtails zugänglich werden. Definierte Biegeradien ab 30 mm (G.657) und eine strukturierte Kupplungs-Anordnung halten die Faserführung auch bei hoher Portdichte übersichtlich.
Für welche Betriebsbedingungen ist die Box ausgelegt?
Der Betriebstemperaturbereich liegt bei -5 °C bis +45 °C — ausgelegt für trockene Innenräume mit Standard-IT-Umgebung wie Technikräume und Schaltschränke. Das Gehäuse besteht aus kaltgewalztem Stahl mit pulverbeschichteter Oberfläche in RAL 7035.
Worin unterscheidet sich die SlimConnect von einem modularen System?
Die SlimConnect 1HE ist fest bestückt und auf hohe Packungsdichte bei geringem Konfigurationsaufwand ausgelegt. Wächst die Faserzahl in Stufen, ist der modulare Weg die passende Wahl: Das 1HE-Modularsystem und die VarioConnect-Baugruppenträger nehmen 7TE-Spleiß- und Frontmodule in beliebiger Kombination auf — Sie erweitern, statt zu ersetzen. Beide Wege sind German Engineering und in Europa gefertigt.
Wie konfiguriere und bestelle ich die SlimConnect 1HE?
Die Standardkonfigurationen 24, 48, 72 und 96 Fasern sind in allen genannten Steckertypen verfügbar. Sie erhalten persönliche Projektberatung durch unser Team; Projektpreise und Mengenrabatte auf Anfrage. Die Lieferzeit ist projektabhängig — den verbindlichen Termin nennen wir im Angebot. Anfragen laufen über unser Kontaktformular.
Datenblätter zum Download
Alle Angaben dieser Seite auch als PDF — für Ausschreibung, Planung und Weitergabe im Projekt.
Spleißboxen 1HE
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie Spleißboxen 1HE.
Spleißmodule 7TE
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie Spleißmodule 7TE.
Gesamtkatalog
Das komplette Programm auf einen Blick — Spleißboxen, Module, Baugruppenträger, Rangiertechnik und das DIAMOND-Sortiment.
Lassen Sie uns Ihre 1HE-Spleißbox konfigurieren
Ob Standardkonfiguration oder projektspezifische Bestückung: Sie erhalten persönliche Projektberatung durch unser Team — von der Steckerwahl bis zur fertigen Stückliste.
Projektpreise und Mengenrabatte auf Anfrage. Die Lieferzeit ist projektabhängig — den verbindlichen Termin erhalten Sie im Angebot.
Anfragen über unser Kontaktformular — wir melden uns persönlich bei Ihnen.
Projektpreise und Mengenrabatte auf Anfrage. Die Lieferzeit ist projektabhängig — den verbindlichen Termin erhalten Sie mit dem Angebot.
