ODF-Systeme: Modulare 19″-Glasfaser-Verteiler für professionelle Netzwerke
Unsere ODF-Systeme (Optical Distribution Frame) bieten maximale Flexibilität für große Glasfaser-Installationen. Der 3HE Baugruppenträgern kann durch die modulare 7TE-Architektur bis zu 288 Fasern pro System aufnehmen. Perfekt für Rechenzentren, Telekommunikation und Campus-Netzwerke.
Hohe Dichte auf drei Höheneinheiten: drei Punkte, die vorher zählen
Dichte ist kein Selbstzweck. Sie zahlt sich dort aus, wo Rackfläche teurer ist als die Baugruppe.
Rackfläche ist die knappe Größe
In Rechenzentren und Netzknoten kostet die Höheneinheit mehr als das, was hineinkommt. Dichte rechnet sich dort zuerst.
Erweitern ohne Umbau
Wer den Träger richtig wählt, bestückt später nach. Wer zu klein wählt, tauscht die ganze Ebene.
Steckgesicht folgt dem Bestand
LC, SC, E-2000 und ST auf demselben Modulraster — die Erweiterung passt zur vorhandenen Anlage.
VarioConnect 3HE ODF-Systeme
Modulare 19″-Glasfaser-Verteiler für professionelle Netzwerke – 3HE Baugruppenträger mit modularer 7TE-Architektur für bis zu 288 Fasern pro System

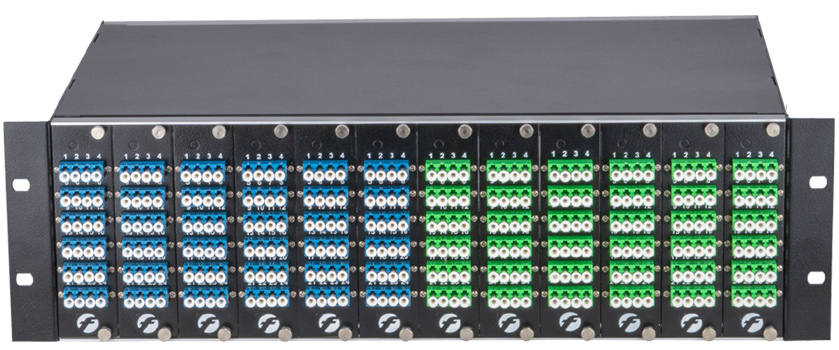

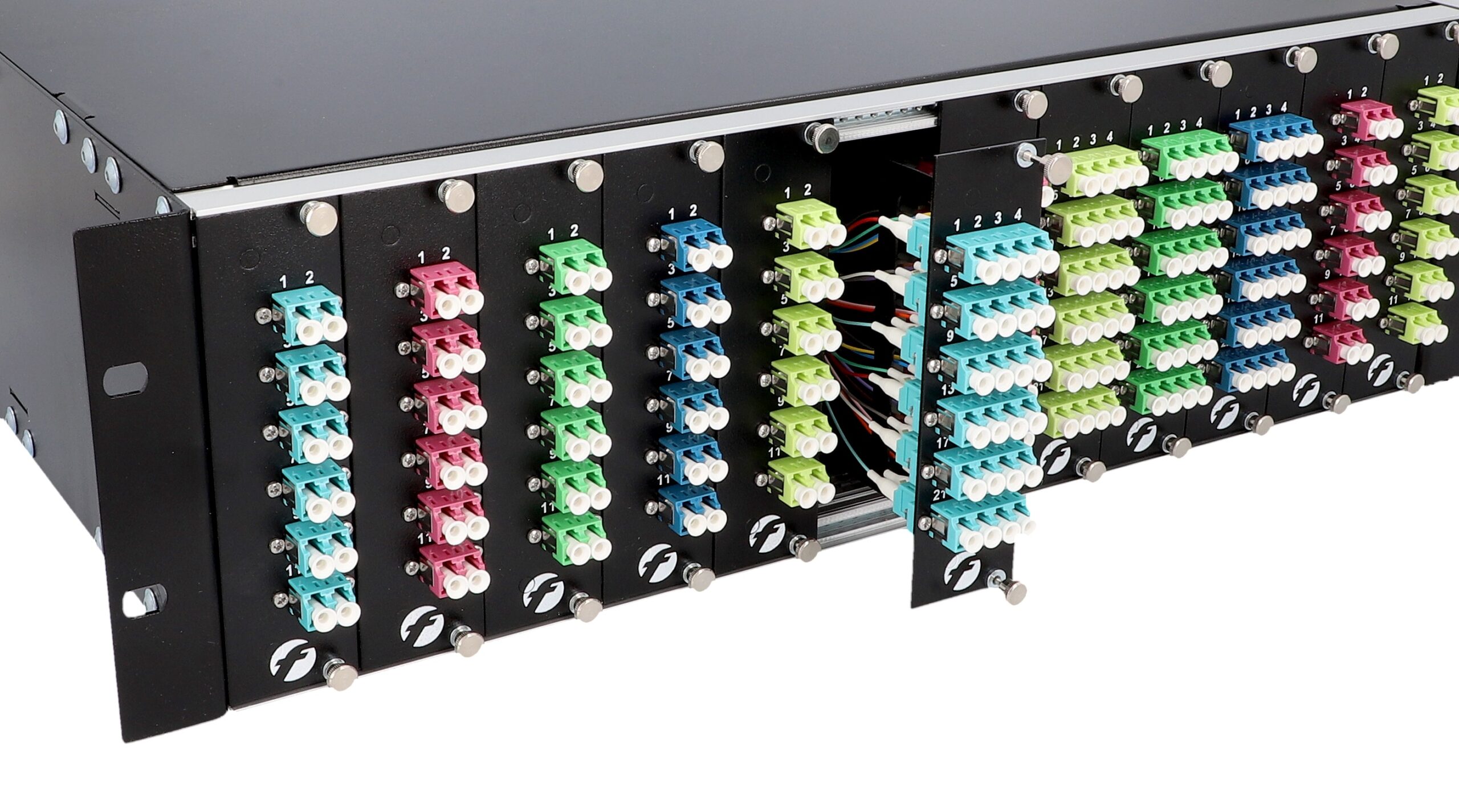

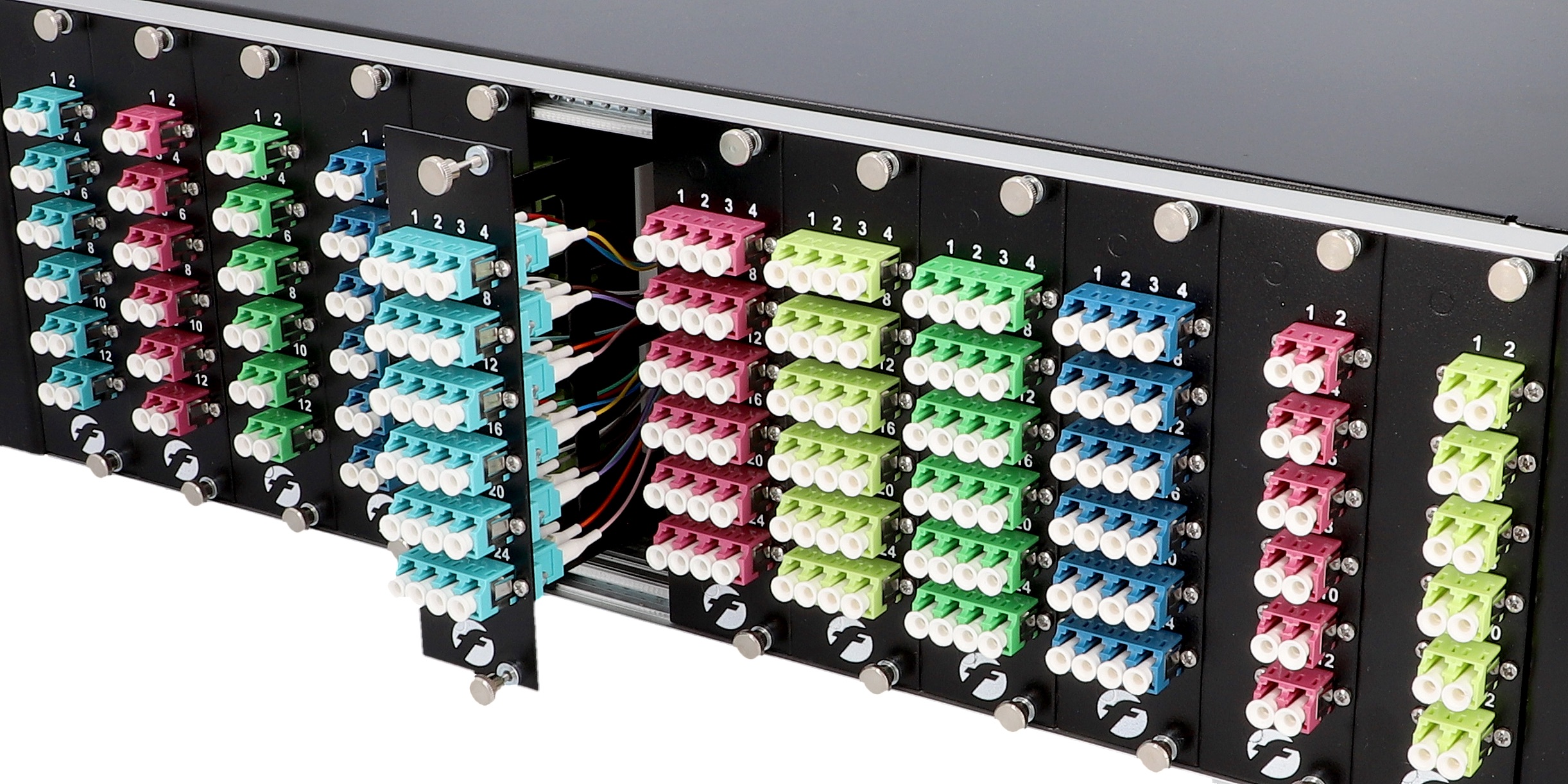

VarioConnect: 3HE Baugruppenträger
Unsere VarioConnect ODF-Systeme sind die Basis der professionellen Glasfaserverteilung — mit bis zu 288 Fasern pro 3HE und unseren Spleißmodulen in 7TE-Architektur wird ihnen eine flexible Konfiguration nach Ihren spezifischen Anforderungen geboten.
- 3HE Baugruppenträger für maximale Portdichte (bis 288 Fasern)
- Modulare 7TE-Architektur mit optimierter Kabelführung gegen Kabelsalat
- Kombinierbare Spleißmodule und Frontmodule
- Front-Access Design für wartungsfreundliche Installation
- LC, SC, E2000 und MPO/MTP Steckervarianten
- Professionelles Kabelmanagement mit strukturierter Faserführung
- 19″-Rack-kompatibel mit robuster Aluminium-Konstruktion
Skalierbare Architektur:Unser VarioConnect 3HE System wächst gemeinsam mit Ihren Anforderungen. Beginnen Sie mit der benötigten Grundausstattung und erweitern Sie durch zusätzliche 7TE-Module ohne Systemumbau. Perfekt für Rechenzentren, Telekommunikation und Campus-Netzwerke.
Sie wollen Ihr VarioConnect ODF-System konfigurieren?
Jedes VarioConnect 3HE System ist modular konfigurierbar. Planen Sie Ihr VarioConnect ODF-System Baugruppenträger nach Ihren spezifischen Anforderungen.
→ Jetzt beraten lassenTechnische Spezifikationen
3HE-Baugruppenträger für VarioConnect-Systeme mit modularer 7TE-Architektur und maximaler Portdichte für professionelle Glasfaser-Verteilung.
| Artikel-Nr. | 120009 (grau) / 110006 (schwarz) – VarioConnect 3HE Baugruppenträger BGT 3HE 19″ 12x7TE |
| Rack-Abmessungen | 3HE (133 mm) x 19″ Standard — Für alle gängigen Racks |
| Modulaufnahme | 12 x 7TE Spleißmodule — Werkzeuglose Installation |
| Faserkapazität | Bis zu 288 Fasern — Je nach Modulbestückung |
| Kabeleinführung | 24 x M20 Kabelverschraubungen — Systematisches Kabelmanagement |
| Gewicht | 1,2 kg (leer) — Robust und dennoch leicht |
| Farbe | RAL9005 Schwarz — Professional Rack-Design |
| Besonderheiten | Wickelmechanismus, Nagetier-Schutz, Hot-Swap-Module |
| Einsatzgebiete | Rechenzentren, Netzbetreiber, Telko-Anbieter, Systemintegratoren |
| Fertigung | Europäische Produktion — Deutsche Ingenieursqualität |
| Garantie | europäische Fertigungsqualität — Wettbewerbsfähige Preise auf Anfrage |
In Europa gefertigt
Die VarioConnect-Systeme entstehen in europäischer Fertigung. Die kurzen Wege zwischen Auslegung und Produktion sind der Grund, warum auch Sonderbestückungen planbar bleiben.
ODF- und 19-Zoll-Systemtechnik: welcher Baugruppenträger passt zu Ihrem Projekt?
Ein ODF (Optical Distribution Frame) ist immer eine Kombination aus drei Entscheidungen: Bauform des Baugruppenträgers (1HE, 3HE oder 4HE), Modultyp (Spleißmodul oder Frontmodul in 7TE) und Kupplungsbestückung (LC, SC, ST oder E-2000). Die folgende Übersicht führt Sie in dieser Reihenfolge durch die Auswahl — mit den echten Artikelnummern aus unserem Shop.
Schritt 1: Bauform nach Faserzahl und Rack-Budget wählen
| System | Artikel-Nr. | Modulaufnahme | Max. Fasern | Typischer Einsatz |
|---|---|---|---|---|
| VarioConnect 1HE 19″, 1 Höheneinheit |
120001 (grau) 110001 (schwarz) |
3 x 7TE Frontmodule | bis 72 | Etagen- und Gebäudeverteiler, Mieterübergabepunkte, kleine POPs |
| VarioConnect 3HE ODF 19″, 3 Höheneinheiten — diese Seite |
120009 (grau) 110006 (schwarz) |
12 x 7TE Spleißmodule | bis 288 | Haupt- und Standortverteiler, Rechenzentrum, FTTH-POP, Campus-Backbone |
| DIAMOND Baugruppenträger 4HE 19″, 4 Höheneinheiten, geschlossen |
109037 (Frontblende) 109001 (Kabelbügel) 109000 (Kabelwanne) |
12 x 7TE Kompaktmodule | bis 144 | DIAMOND-Umgebungen, wenn das integrierte 1HE-Kabelüberlängenfach gebraucht wird |
Faustregel: 3HE nimmt Spleißmodule (SM) auf, 1HE nimmt Frontmodule (FM) auf. Der 4HE-Träger ist ein DIAMOND-Produkt und nicht Teil der VarioConnect-Linie — VarioConnect gibt es ausschließlich als 1HE und 3HE. Details zu den Höheneinheiten und Teilungseinheiten finden Sie im Glossar unter HE und TE sowie Baugruppenträger.
Schritt 2: 7TE-Module nach Steckverbinder auswählen
Jeder Steckplatz im 3HE-Träger nimmt ein 7TE-Modul auf. Die maximale Faserzahl von 288 ergibt sich aus zwölf Modulen mit je 24 Fasern (QUAD-Bestückung). Module mit Duplex-Bestückung bringen 12 Fasern je Steckplatz, also 144 Fasern im voll bestückten Träger. Alle Module sind laut Datenblatt vormontiert, bestückt und spleißfertig.
| Spleißmodul 7TE | Artikel-Nr. | Front-Bestückung | Fasern je Modul | 3HE voll bestückt |
|---|---|---|---|---|
| SM 6LC DX 7TE H OM3 BL | 134000 | 6 x LC Duplex, Multimode OM3 | 12 | 144 |
| SM 6LC QUAD 7TE H OS2 UPC BL | 134007 | 6 x LC Quad, Singlemode OS2 UPC | 24 | 288 |
| SM 12ST 7TE H OM4 GR | 137013 | 12 x ST, Multimode OM4 | 12 | 144 |
| SM 6E2000 DX-C 7TE H OS2 APC RdM GR | 137017 | 6 x E-2000 Duplex, Singlemode OS2 APC | 12 | 144 |
| SM 6E2000 DX-C 7TE H OM4 RdM BL | 134016 | 6 x E-2000 Duplex, Multimode OM4 | 12 | 144 |
Die E-2000-Module werden mit Kupplungen und Pigtails von R&M (Reichle & De-Massari) geliefert. Hintergrund zum Steckverbinder und zu den Schleifarten lesen Sie im Glossar unter E-2000, APC und UPC sowie Spleißmodul. Die vollständige Modulliste finden Sie auf unserer Seite Spleißmodule.
Schritt 3: Träger schließen und Kabel führen

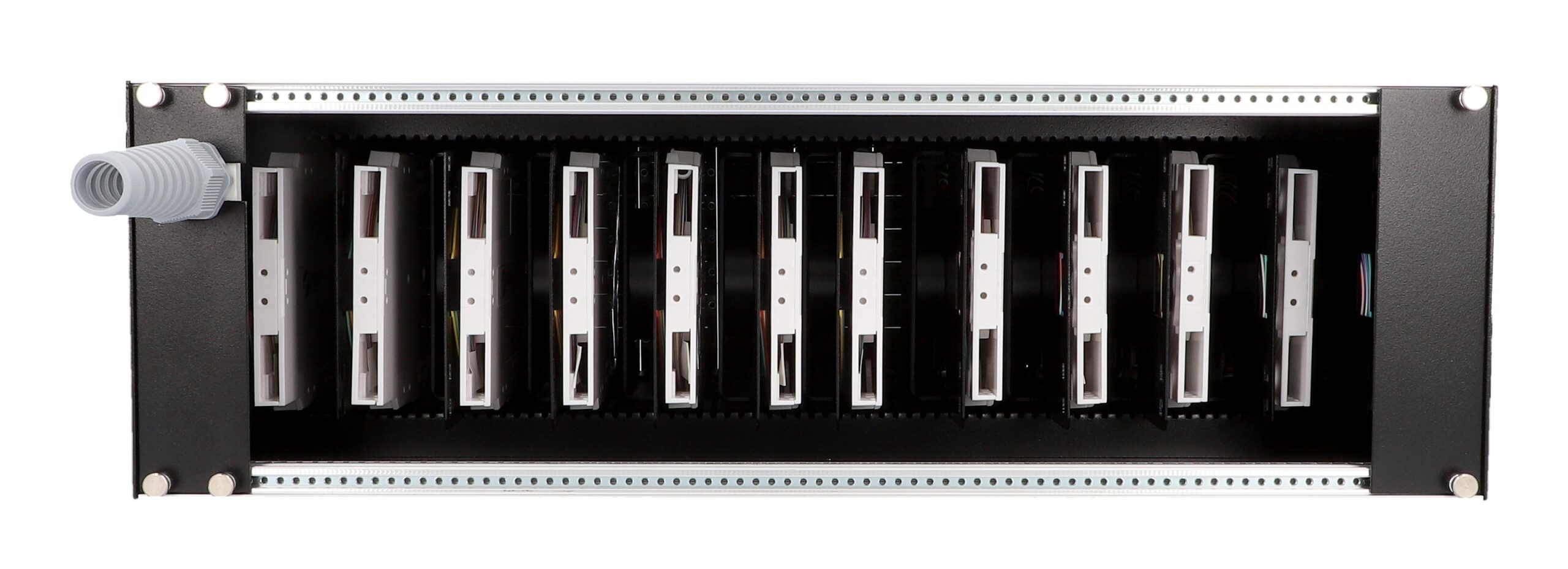

Der 3HE-Baugruppenträger ist ein offener 19″-Rahmen. Nicht belegte 7TE-Plätze werden mit Blindplatten verschlossen, Kabelzuführungen laufen über Kabeleinführungsmodule mit M20-Verschraubung. Beides schützt vor Staub und Nagetieren und hält den Träger auch im Teilausbau sauber.
- Blindplatte BP 3HE7TE GR — Art.-Nr. 841090 (schwarz: 841088)
- Kabeleinführungsmodul KEM 3HE7TE M20 GR — Art.-Nr. 841091 (schwarz: 841089)
- Alle Kabelführungen im Shop und Zubehör wie Pigtails und Patchkabel
Sie kennen die Faserzahl, aber nicht die Bestückung? Der BGT-Konfigurator stellt Träger, Module und Blindplatten Platz für Platz zusammen und übergibt die vollständige Stückliste direkt in Ihre Anfrage. Für die Streckenplanung nutzen Sie zusätzlich den Dämpfungsrechner.
Warum VarioConnect 3HE ODF Systeme die Zukunft für professionelle Netzwerke sind
Moderne Netzwerk-Infrastrukturen benötigen hochdichte ODF Systeme, die maximale Portdichte mit professioneller Wartungsfreundlichkeit vereinen. Unser VarioConnect 3HE ODF Systeme revolutionieren die Glasfaserverteilung in allen Anwendungen mit modularer Spleißtechnologie.
Bereit für Ihr hochdichtes VarioConnect 3HE ODF System?
Sprechen Sie mit unseren Glasfaser-Experten über Ihr Projekt. Kostenlose Beratung, skalierbare VarioConnect ODF Systeme und maßgeschneiderte Hochdichte-Lösungen für professionelle Netzwerkinfrastrukturen.
✓ Kostenlose Beratung ✓ 19″ Rack-Standard ✓ 7TE Module
Hochdichte VarioConnect ODF Systeme für Rechenzentren, Stadtwerke und Telekommunikationsanbieter
Vier Gründe, das 3HE-ODF-System mit uns zu planen
In Europa gefertigt
Die F4P-Systeme entstehen in europäischer Fertigung — kurze Wege von der Auslegung bis zur Produktion, auch bei Sonderbestückungen.
Bedarfsorientiert bestücken statt voll kaufen
Der Träger gibt das Raster vor, die Module füllen es — die Ebene wächst mit dem Netz statt vorab bezahlt zu werden.
Datenblatt und Bestellnummer zu jeder Ausführung
Jede lieferbare Ausführung ist dokumentiert. Die Anfrage geht mit der Artikelnummer raus, nicht mit einer Beschreibung.
Ein Stecksystem über die ganze Linie
Dieselbe E-2000®-Anschlussebene in jeder Bauform: einheitliches Handling, ein Ersatzteilprofil, keine Systembrüche im Bestand.
Erst rechnen und konfigurieren, dann anfragen
Drei Werkzeuge mit echten Artikelnummern — prüfen Sie das optische Budget und stellen Sie Ihre Konfiguration live in 3D zusammen.
Dämpfungsbudget-Rechner
Stecker, Spleiße und Faserlängen addieren und die Gesamtdämpfung gegen das Budget prüfen — bevor die OTDR-Abnahme sie misst.
Dämpfungsbudget berechnen →Baugruppenträger-Konfigurator
19″-Träger Steckplatz für Steckplatz mit Spleiß- und Frontmodulen bestücken — inklusive Stückliste für Ihr Angebot.
BGT-Konfigurator öffnen →Spleißbox-Konfigurator (3D)
Bauform, Portanzahl, Fasertyp und Schliff live zusammenstellen — mit echter Artikelnummer für Ihre Anfrage.
Konfigurator öffnen →Häufige Fragen zum VarioConnect 3HE ODF-System
Für die Systemplanung relevant: Komponenten-Übersicht, Einsatz im Rechenzentrum und europäische Fertigungsqualität.
Wichtige Antworten zu modularen 19″-Glasfaser-Verteilern mit bis zu 288 Fasern und flexibler 7TE-Architektur für professionelle Netzwerke
Was leistet das VarioConnect 3HE System bei der Glasfaserverteilung?
Maximale Portdichte: Bis zu 288 Fasern in nur 3 Höheneinheiten — deutlich mehr als konventionelle Systeme.
Modulare Flexibilität: 7TE-Architektur mit kombinierbaren Spleißmodulen und Frontmodulen für individuelle Konfiguration.
Professionelles Kabelmanagement: Strukturierte Faserführung verhindert Kabelsalat und ermöglicht wartungsfreundliche Installation.
Standard-kompatibel: 19″-Rack-Montage mit robuster Aluminium-Konstruktion für professionelle Umgebungen.
Welche Steckervarianten werden unterstützt?
LC-Stecker: Hohe Packungsdichte für moderne Glasfasernetze und Rechenzentrum-Anwendungen.
SC-Stecker: Bewährte Lösung für Backbone-Verbindungen und industrielle Anwendungen.
E2000-Stecker: DIAMOND E2000 für Schweizer Präzision mit automatischem Shutterkappe-System.
MPO/MTP-Stecker: Höchste Portdichten für Datacenter und Hochgeschwindigkeitsverbindungen bis 400G.
Flexible Kombination: Verschiedene Steckertypen können in einem System parallel betrieben werden.
Für welche Anwendungen ist das 3HE System ideal?
Rechenzentren: Maximale Portdichte für Datacenter mit 40G/100G/400G-Verbindungen und höchsten Platzanforderungen.
Telekommunikation: FTTH-Ausbau für Carrier mit bis zu 288 Endkunden-Anschlüssen pro System.
Campus-Netzwerke: Zentrale Glasfaserverteilung für Universitäten und große Firmengelände.
5G-Backbone: Hochleistungsverbindungen für Mobilfunkinfrastrukturen und Antennenanbindung.
Wie funktioniert die skalierbare Erweiterung?
Modularer Aufbau: Beginnen Sie mit wenigen Modulen und erweitern Sie schrittweise bis zur vollen Bestückung mit 288 Fasern.
Zukunftssicher: Modulwechsel statt Systemwechsel bei Technologieänderungen — von LC auf MPO oder höhere Portdichten.
Investitionsschutz: Der 3HE Baugruppenträger bleibt bestehen, nur Module werden je nach Bedarf getauscht.
Beispiel: Telekommunikationsanbieter startet mit 144 Fasern und rüstet später auf 288 Fasern um.
Sind vorkonfektionierte Lösungen verfügbar?
Plug-and-Play Systeme: Komplett vorkonfektionierte 3HE-Einheiten reduzieren Installationszeit erheblich.
Projektspezifisch: Individuelle Faserlängen und Steckertypen nach Ihren Planungsunterlagen.
Qualitätssicherung: Professionelle Fertigung mit Prüfprotokollen für jede Faser unter kontrollierten Bedingungen.
Schnelle Inbetriebnahme: Systeme sind sofort nach Rack-Montage einsatzbereit ohne aufwändige Vor-Ort-Arbeiten.
Was unterscheidet VarioConnect 3HE von anderen ODF-Systemen?
Höchste Portdichte: Bis zu 288 Fasern auf 3HE — deutlich mehr als konventionelle Systeme mit 144-216 Fasern.
Europäische Qualität: Fertigung in Europa nach kontrollierten Qualitätsstandards und Schweizer DIAMOND E2000 Präzision.
Modulare Flexibilität: 7TE-Architektur ermöglicht beliebige Kombinationen von Singlemode und Multimode in einem System.
Zukunftssicher: Modulwechsel statt Systemwechsel bei Technologieänderungen oder Erweiterungen.
Wie erfolgt Konfiguration und Bestellung?
Individuelle Beratung: Projektspezifische Systemauslegung basierend auf Ihren Netzwerkanforderungen.
Modulare Auswahl: Flexible Konfiguration verschiedener 7TE-Module je nach Faserzahl und Steckertyp.
Planungsunterstützung: Detaillierte technische Spezifikationen und CAD-Zeichnungen für Ihre Projektplanung.
Kompletter Support: Technische Unterstützung von der Planung über Installation bis zur Inbetriebnahme.
Welche Garantie und Qualitätsstandards gelten?
europäische Fertigungsqualität: Herstellergarantie auf alle VarioConnect 3HE Komponenten für langfristige Investitionssicherheit.
Europäische Fertigung: „Made in EU“ Qualitätsstandard mit kontrollierten Produktionsprozessen.
Normkonformität: Einhaltung aller relevanten IEC-, ITU-T- und TIA-Standards für professionelle Installationen.
Prüfprotokolle: Jedes vorkonfektionierte System wird mit detaillierten Messprotokoller geliefert.
VarioConnect 3HE Baugruppenträger
Modulare Hochleistung für bis zu 288 Fasern
Abmessungen & Mechanik
Kapazitäten
Key Features
Werkzeuglose Module
Hot-Swap-fähige 7TE-Spleißmodule für unterbrechungsfreie Wartung
Nagetier-Schutz
Komplett verschließbares System verhindert Faserbeschädigung
Wickelmechanismus
Keine Überlängenschublade erforderlich — maximale Platzeffizienz
Live-Erweiterung
Nachrüstung im laufenden Betrieb ohne Röhrchenbeschädigung
Kompatibilität
Ideal für
Bereit für Ihr Projekt?
Konfigurieren Sie Ihr individuelles VarioConnect 3HE-System
Datenblätter zum Download
Alle Angaben dieser Seite auch als PDF — für Ausschreibung, Planung und Weitergabe im Projekt.
Baugruppenträger 19″
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie Baugruppenträger 19″.
PDF öffnen (PDF · 1 Seite) →Spleißmodule 7TE
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie Spleißmodule 7TE.
PDF öffnen (PDF · 3 Seiten) →Gesamtkatalog
Das komplette Programm auf einen Blick — Spleißboxen, Module, Baugruppenträger, Rangiertechnik und das DIAMOND-Sortiment.
PDF öffnen (PDF · 20 Seiten) →
Ihr Projekt beginnt mit einer Anfrage
Projektpreise und Mengenrabatte auf Anfrage. Die Lieferzeit ist projektabhängig — den verbindlichen Termin erhalten Sie mit dem Angebot.
Ideal für diese Zielgruppen
Dieselbe Systemtechnik, andere Bauform und andere Einsatzfelder.
VarioConnect ODF-Systeme bieten modulare 7TE-Architektur für professionelle Glasfaser-Verteilung in anspruchsvollen Netzwerkumgebungen mit höchsten Verfügbarkeitsanforderungen
Rechenzentren
Modulare VarioConnect ODF-Systeme für maximale Portdichte bei minimaler Rack-Belegung. Werkzeuglose 7TE-Module ermöglichen Hot-Swap-Wartung und systematisches Kabelmanagement für 24/7-Verfügbarkeit.
Mehr erfahren →
Telekommunikationsanbieter
Hochdichte VarioConnect ODF für FTTH-Rollout und Backbone-Netze. Intelligentes Kabelmanagement und Cross-System-Kompatibilität beschleunigen Installation und reduzieren Wartungsaufwand erheblich.
Mehr erfahren →
Netzbetreiber
Enterprise-Grade VarioConnect ODF für Core-Infrastrukturen und Metro-Netze. Modulare Spleißtechnologie ermöglicht granulare Wartung und unterbrechungsfreie Service-Erweiterungen.
Mehr erfahren →
Systemintegratoren
Flexible VarioConnect ODF-Lösungen für komplexe Netzwerkarchitekturen. Standardisierte 7TE-Module vereinfachen Integration und ermöglichen einheitliche Ersatzteilbevorratung über alle Projekte.
Mehr erfahren →
Industrie
Robuste VarioConnect ODF-Systeme für Industrie 4.0 und kritische Produktionsumgebungen. Deutsche Ingenieursqualität und modulare Architektur gewährleisten langfristige Zuverlässigkeit.
Mehr erfahren →
Systemhäuser
Professionelle VarioConnect ODF-Integration für IT-Systemlösungen. Werksseitige Vorkonfiguration und detaillierte Dokumentation reduzieren Abhängigkeit von Spezialwissen und Projektrisiken.
Mehr erfahren →Planung und Beschaffung: die häufigsten Fragen zur 19″-Systemtechnik
Diese Antworten betreffen die Auswahl, Bestellung und Erweiterung von ODF-Baugruppenträgern. Technische Grundlagen zum System selbst finden Sie weiter oben in den Spezifikationen.
1HE, 3HE oder 4HE — wonach entscheide ich?
Ausschlaggebend sind Faserzahl und Modultyp. Bis 72 Fasern reicht der VarioConnect 1HE Baugruppenträger (Art.-Nr. 120001 grau, 110001 schwarz) mit drei 7TE-Frontmodulen. Ab etwa 100 Fasern ist der 3HE-Träger (120009 grau, 110006 schwarz) mit zwölf 7TE-Spleißmodulen und bis zu 288 Fasern die wirtschaftlichere Wahl. Der DIAMOND Baugruppenträger 4HE (109037, 109001, 109000) ist die richtige Wahl, wenn Sie ein geschlossenes Chassis mit integriertem 1HE-Kabelüberlängenfach benötigen oder bereits DIAMOND-Kompaktmodule im Bestand haben.
Wie viele Fasern bekomme ich wirklich in einen 3HE-Träger?
Die 288 Fasern sind der Maximalwert bei zwölf Modulen mit QUAD-Bestückung, zum Beispiel dem Spleißmodul SM 6LC QUAD 7TE H OS2 UPC (Art.-Nr. 134007) mit 24 Fasern je Modul. Mit Duplex-Bestückung wie SM 6LC DX (134000) oder ST-Bestückung wie SM 12ST (137013) sind es 12 Fasern je Modul, also 144 Fasern im voll bestückten Träger. Planen Sie außerdem den Platz für die Kabelzuführung ein: Kabeleinführungsmodule KEM 3HE7TE M20 (841091 grau, 841089 schwarz) belegen ebenfalls 7TE-Plätze.
Kann ich Module später tauschen oder den Träger nachrüsten?
Ja. Die 7TE-Teilung ist der gemeinsame Nenner des gesamten Systems: Ein Modul belegt genau einen Steckplatz, wird eingeschoben und verschraubt. Freie Plätze verschließen Sie mit Blindplatten BP 3HE7TE (841090 grau, 841088 schwarz) und tauschen diese später gegen bestückte Module. So können Sie zum Beispiel mit 144 Fasern starten und ohne Trägerwechsel auf 288 Fasern erweitern. Was hinter den Kürzeln steckt, erklärt das Glossar unter Spleißmodul, Frontmodul und Blindplatte.
Welche Steckverbinder passen zu welcher Anwendung?
LC in Duplex- oder Quad-Bestückung ist der Standard für hohe Portdichte im Rechenzentrum. SC und ST finden sich häufig in bestehenden Multimode-Installationen und in der Industrie. E-2000 mit automatischer Staubschutzklappe wird bevorzugt, wo Betriebssicherheit und Laserschutz im Vordergrund stehen — typisch bei Carriern und in Messumgebungen. Ob APC- oder UPC-Schliff, hängt von der Rückflussdämpfungsanforderung ab; die Unterschiede sind im Glossar unter APC und UPC beschrieben. Ihr Dämpfungsbudget prüfen Sie vorab im Dämpfungsrechner.
Wie komme ich am schnellsten zu Stückliste und Angebot?
Stellen Sie Ihren Träger im BGT-Konfigurator Platz für Platz zusammen — er kennt die 3HE- und 1HE-Bauformen samt 7TE-Modulen und übergibt die vollständige Stückliste mit allen Artikelnummern direkt in das Anfrageformular. Einzelartikel und Zubehör bestellen Sie direkt im Shop unter 3HE-/4HE-System. Für projektspezifische Bestückungen, Sonderbeschriftungen oder vorkonfektionierte Systeme sprechen Sie uns an.
Passende Einsatzbereiche und weiterführende Seiten
Ihr ODF-Projekt konkret durchrechnen
Senden Sie uns Faserzahl, gewünschten Steckverbinder und Einbausituation — Sie erhalten eine Stückliste mit Artikelnummern und ein Angebot. Auf Wunsch liefern wir vorkonfektioniert und mit Prüfprotokoll.
Jetzt Beratung anfragen
Unsere Experten beraten Sie zu modularen Glasfaserloesungen fuer Ihren spezifischen Einsatzbereich — schnell, persoenlich und unverbindlich.
Beratung anfragen →
