Das Zubehör, das die Strecke sauber hält
Von der Rangierung im Rack bis zur Kabelführung: Komponenten, die Ordnung und Biegeradien dauerhaft sichern.
Rangiertechnik ist der Teil eines Glasfaserverteilers, den man erst vermisst, wenn er fehlt. Pigtails verbinden die gespleißte Faser mit der Kupplung, Patchkabel führen von der Frontblende zur Aktivtechnik – und Rangierpanels, Kabelkämme und Zugentlastungen sorgen dafür, dass beides dauerhaft sauber, zugentlastet und ohne unzulässige Biegungen liegt.
Diese Seite bündelt das Zubehör rund um Pigtails, Patchkabel und Rangierung: welche Variante wofür geeignet ist, welche Artikel bei uns im Shop verfügbar sind und wann sich eine spleißfertige Box mit Pigtails gegenüber der Variante ohne Pigtails rechnet.
Pigtail, Patchkabel, Rangierpanel – wer macht was?
Innen im Verteiler
Ein Pigtail ist eine kurze Faser mit einem vorkonfektionierten Stecker. Das offene Ende wird auf die ankommende Kabelfaser gespleißt, der Stecker sitzt in der Kupplung der Spleißbox oder des Moduls. Pigtails sind farbkodiert nach VDE 0888 und liegen mit abgesetztem Sekundär-Coating in der Spleißkassette. Mehr dazu im LWL-Glossar unter „Pigtail“.
Vor der Frontblende
Ein Patchkabel hat auf beiden Seiten Stecker und verbindet die Kupplung der Spleißbox mit Switch, Router oder einem zweiten Patchfeld. Es wird gesteckt, nicht gespleißt – und ist damit das Bauteil, das im Betrieb am häufigsten angefasst wird. Definition im Glossar-Eintrag „Patchkabel“.
Ordnung pro Höheneinheit
Rangierpanels, Rangierwannen und Kabelkämme führen die Patchkabel waagerecht ab und halten sie aus dem Schwenkbereich ausziehbarer Boxen. Sie werden ober- oder unterhalb von Patchpanels, Spleißboxen oder Aktivkomponenten montiert.
Am Kabeleintritt
Zugentlastungssets, Kabelaufteiler und Nagetierschutz sichern das Installationskabel am Eintritt in das Gehäuse. Ohne sie wandert jede Zugkraft direkt bis in die Spleißkassette.
Kaufberatung: mit Pigtails oder ohne Pigtails bestellen?
DIAMOND-Spleißboxen und -Kompaktmodule gibt es in zwei Ausführungen: spleißfertig inklusive Pigtailsatz, Kupplungen und Spleißkassette – oder ohne Pigtails, nur mit eingesetzten und verschraubten Kupplungen. Die Entscheidung ist keine Geschmacksfrage, sondern eine Frage Ihrer Montagesituation.
Spleißfertig mit Pigtails – wenn Zeit vor Ort knapp ist
Die Pigtails sind bereits in die Kupplungen eingesetzt und mit abgesetztem Sekundär-Coating in der Spleißkassette abgelegt. Der Monteur öffnet die Box, spleißt und schließt sie wieder. Sinnvoll bei Standard-Bestückungen, bei Serienrollouts und überall dort, wo im Feld nicht konfektioniert werden soll.
Ohne Pigtails – wenn Sie selbst konfektionieren
Sie bringen Ihren eigenen Pigtailsatz mit, etwa in einer abweichenden Faserkategorie, mit anderer Länge oder aus einer laufenden Rahmenlieferung. Die Box kommt mit fertig verschraubten Kupplungen und bleibt in der Bestückung offen.
| Art.-Nr. | Produkt | Bestückung | Pigtails |
|---|---|---|---|
| 139002 | DIAMOND Kompaktmodul KM 12x E-2000 APC SX | 3HE/7TE, E-2000 Simplex APC | spleißfertig, inkl. Pigtailsatz + 2 Spleißkassetten |
| 139003 | DIAMOND Kompaktmodul KM 12x E-2000 APC SX o. Pigtails | 3HE/7TE, E-2000 Simplex APC | ohne Pigtails, Kupplungen bestückt |
| 109004 | DIAMOND Fusion-Box 1HE 6x E-2000 Comp. RJ SM APC | 1HE starr, 6 Kupplungen | spleißfertig mit Pigtails |
| 109005 | DIAMOND Fusion-Box 1HE 12x E-2000 Comp. RJ SM APC o. Pigtails | 1HE starr, 12 Kupplungen | ohne Pigtails |
| 109017 | DIAMOND Future-Box 1HE 24x E-2000 SX SM APC | 1HE ausziehbar, 24 Kupplungen | 48 Pigtails, 2 Spleißkassetten |

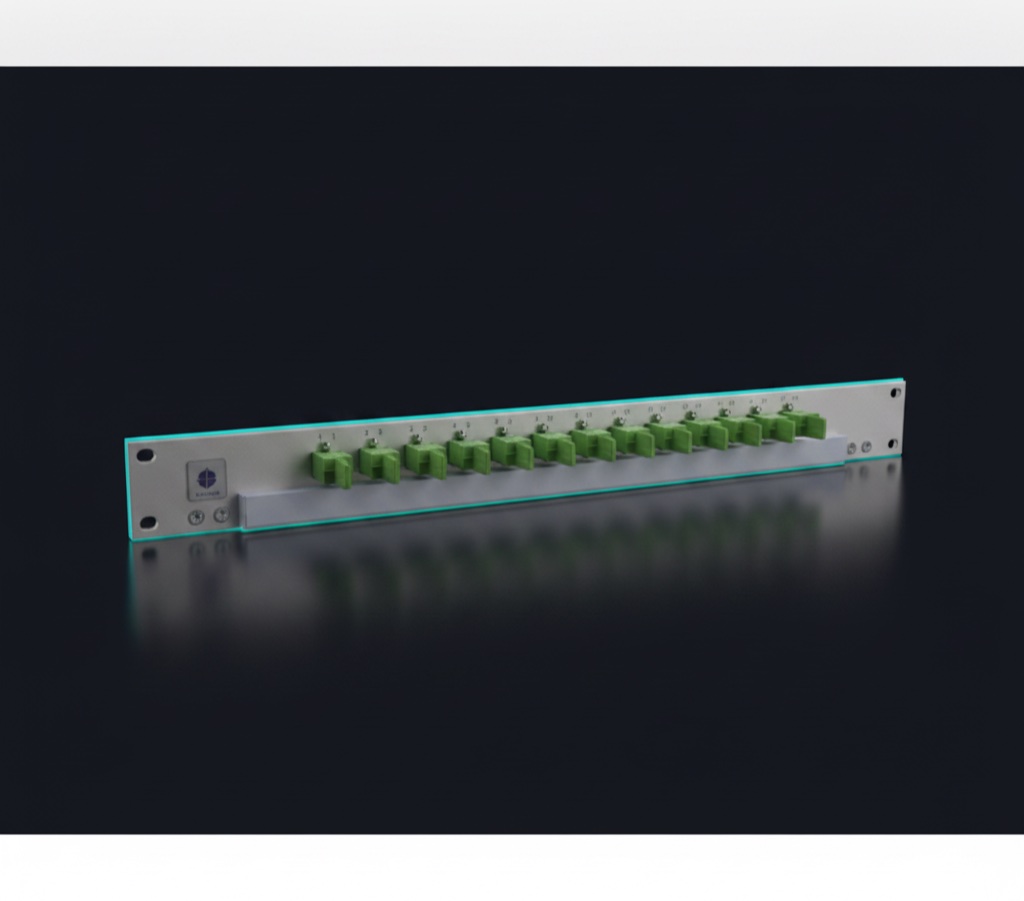

| 109034 | DIAMOND Patchpanel 1HE 12x E-2000 Comp. RJ SM APC | 1HE Patchfeld | reines Rangierfeld |
Netto-Preise laut Online-Shop (zzgl. MwSt.), Stand 07/2026. Direkt vergleichbar sind 139002 und 139003: identische Bestückung, einmal spleißfertig mit Pigtails, einmal ohne.
Faustregel: Rechnen Sie den Aufpreis für die spleißfertige Variante gegen Ihre eigene Konfektionierungszeit plus Materialkosten. Sobald mehrere identische Boxen in Serie gehen oder die Montage unter Zeitdruck im Feld stattfindet, gewinnt in der Praxis fast immer die spleißfertige Ausführung.
Rangiertechnik und Kabelführung im 19-Zoll-Verteiler
Unsere F4P-Kabelführungen sind für die Montage in 19-Zoll-Schränken ausgelegt, aus pulverbeschichtetem Stahlblech gefertigt und in Grau (RAL 7035) sowie Schwarz (RAL 9005) erhältlich.
| Art.-Nr. | Produkt | Höhe | Wofür |
|---|---|---|---|
| 311005 | Rangierpanel RP 1HE Universal GR | 1 HE | waagerechte Führung von Patchkabeln, universell |
| 311002 | Rangierpanel RP 1HE LWL GR | 1 HE | waagerechte Führung von LWL-Patchkabeln |
| 311001 | Rangierpanel mit Deckel RP 1,5 HE GR | 1,5 HE | geführte Rangierung mit abnehmbarem Deckel |
| 311000 | Rangierwanne RW 1,5HE GR | 1,5 HE | Sammelwanne inklusive Deckel |
| 301000 | Kabelkamm KK 2HE GR | 2 HE | seitliche 19-Zoll-Ebene, geordnete Führung pro HE, nachrüstbar |
| 301001 | Kabelbügel KB RI 120 GR | 120 mm | Rückhaltung der Patchkabel im vorderen Verteilerbereich |
Alle Positionen auch in Schwarz: 311106 (RP 1HE Universal BL), 311007 (RP 1HE LWL BL), 311004 (RP mit Deckel 1,5 HE BL), 311003 (Rangierwanne RW 1,5HE BL), 301002 (Kabelkamm KK 2HE BL), 301003 (Kabelbügel KB RI 120 BL). Netto-Preise laut Shop-Kategorie Kabelführungen (zzgl. MwSt.), Stand 07/2026.
Welche Variante wofür?
- Rangierpanel 1HE LWL (311002) – wenn ausschließlich LWL-Patchkabel geführt werden und der Biegeradius zwingend eingehalten werden muss.
- Rangierpanel 1HE Universal (311005) – bei gemischten Feldern aus LWL- und Kupfer-Patchkabeln; die günstigste Standardlösung pro Höheneinheit.
- Rangierpanel mit Deckel 1,5HE (311001) oder Rangierwanne 1,5HE (311000) – wenn Überlängen sauber verschwinden sollen und der Schrank auch nach dem dritten Umbau noch ordentlich aussehen muss.
- Kabelkamm 2HE (301000) und Kabelbügel (301001) – die günstige Nachrüstung: seitlich beziehungsweise an der 19-Zoll-Ebene montiert, ohne zusätzliche Frontfläche zu belegen.
Zugentlastung, Kabelaufteiler und Blindplatten (DIAMOND)
Das Original-DIAMOND-Zubehör passt zu allen DIAMOND-Systemen in unserem Programm – von der 1HE-Spleißbox bis zum 4HE-Baugruppenträger.
| Art.-Nr. | Produkt | Typ |
|---|---|---|
| 319002 | DIAMOND Patchkabelführung mit Haken | G120-00C-00FT052 |
| 319001 | DIAMOND Patchkabelführung mit Haken | G120-02C-00FT052 |
| 169000 | DIAMOND Kabelaufteiler | G380-000-01FT002 |
| 159002 | DIAMOND Zugentlastungsset M20 0° | G120-01C-00FT022 |
| 159003 | DIAMOND Zugentlastungsset M20 30° | G120-01C-00FT023 |
| 159005 | DIAMOND Zugentlastungsset M25 0° | G120-01C-00FT025 |
| 159001 | DIAMOND Zugentlastungsset Blindplatte | G120-01C-00FT024 |
| 159004 | DIAMOND Nagetierschutz 0° | G120-02C-00FT008 |
| 159000 | DIAMOND Blindplatte 3HE/7TE | G300-BLD-00FV000 |
Netto-Preise laut Shop-Kategorie DIAMOND Zubehör (zzgl. MwSt.), Stand 07/2026.
Passende Module und Boxen zum Zubehör
Rangiertechnik plant man nicht isoliert, sondern zusammen mit dem Verteiler, in dem sie sitzt. Die drei häufigsten Ausgangspunkte:
- F4P-Spleißmodule 7TE – komplett vormontiert, bestückt und spleißfertig, mit Aussparung für die Zugentlastung von Hohlröhrchen und Pigtails; verfügbar als LC Duplex, LC Quad, SC Duplex, ST und E-2000 – zum Beispiel Art.-Nr. 137002 (SM 6LC DX 7TE H OS2 APC GR, auf Anfrage).
- VarioConnect 1HE Baugruppenträger – das kompakte 1HE-System für Frontmodule; Shop-Kategorie 1HE-System. Auslegung im BGT-Konfigurator.
- DIAMOND Baugruppenträger 4HE – für bis zu 12 Kompaktmodule 7TE; Kompaktmodule in der Shop-Kategorie Spleißmodul (Kompaktmodul), Live-Auslegung im DIAMOND-Konfigurator.
Merksatz zur Bestückung: 3HE-Baugruppenträger nehmen Spleißmodule (SM) auf, 1HE-Systeme Frontmodule (FM). Was die Kürzel bedeuten, steht im Glossar unter Frontmodul und Baugruppenträger.
Was Pigtails und Patchkabel im Dämpfungsbudget kosten
Jedes zusätzliche Steckgesicht zwischen Sender und Empfänger erhöht die Einfügedämpfung – und genau davon bringt die Rangierung mehrere mit: Pigtail-Stecker in der Kupplung, Patchkabel auf beiden Seiten, gegebenenfalls ein zweites Patchfeld im Weg. Wer erst rangiert und dann rechnet, landet schnell über dem Budget der Aktivtechnik.
Rechnen Sie Ihre Strecke deshalb vor der Bestellung durch: Der Dämpfungsrechner summiert Faserlänge, Spleiße und Steckverbindungen zu einem Loss Budget. Hintergründe zu den Begriffen finden Sie im Glossar unter Einfügedämpfung, Dämpfungsbudget und E-2000.
Zwei Punkte, die in der Praxis am häufigsten unterschätzt werden:
- APC oder UPC nicht mischen. Grüne APC-Steckgesichter und blaue UPC-Steckgesichter gehören nicht in dieselbe Kupplung – Details unter APC/UPC.
- Biegeradius im Rangierfeld. Zu eng geführte Patchkabel erzeugen Zusatzdämpfung, die keine Messung im Schrank vermuten lässt. Genau dafür gibt es Rangierpanels, Wannen und Kabelkämme – siehe Biegeradius.
Rangiertechnik nach Einsatzbereich
Wie viel Rangierfläche Sie einplanen sollten, hängt weniger von der Faserzahl ab als vom Betrieb: Wie oft wird umgepatcht, wer arbeitet am Schrank, und wie viel Platz bleibt bei ausgezogener Box?
Rechenzentrum und Colocation
Hohe Portdichte, häufige Änderungen, fremde Hände im Schrank: Hier lohnt konsequent ein Rangierpanel pro Patchfeld-Ebene plus seitliche Kabelkämme. Mehr dazu auf der Seite Glasfaserlösungen für Rechenzentren.
Installation und Systemintegration
Wenn Sie im Kundenauftrag montieren, entscheidet die Vorkonfektionierung über Ihre Marge. Spleißfertige Boxen, mitgelieferte Zugentlastungssets und Standardfarben sparen Wege. Siehe Glasfaserlösungen für Installateure und für Systemintegratoren.
Häufige Fragen zu Pigtails, Patchkabeln und Rangiertechnik
Was ist der Unterschied zwischen Pigtail und Patchkabel?
Ein Pigtail hat nur an einem Ende einen Stecker; das andere Ende wird auf die Kabelfaser gespleißt und bleibt im Inneren der Spleißbox. Ein Patchkabel ist beidseitig konfektioniert und verbindet zwei Kupplungen miteinander – es wird gesteckt, nicht gespleißt. Kurz: Pigtails arbeiten hinter der Frontblende, Patchkabel davor.
Spleißfertig mit Pigtails oder lieber ohne bestellen?
Bei identischer Bestückung liegt der Unterschied allein im Lieferumfang. Beispiel aus unserem Shop: Das DIAMOND Kompaktmodul KM 12x E-2000 APC SX kostet spleißfertig inklusive Pigtailsatz und zwei Spleißkassetten auf Anfrage (Art. 139002), ohne Pigtails auf Anfrage (Art. 139003). Mit Pigtails lohnt sich, wenn im Feld nicht konfektioniert werden soll; ohne Pigtails, wenn Sie eigene Pigtailsätze aus einer Rahmenlieferung verbauen.
Rangierpanel „LWL“ oder „Universal“ – was soll ich nehmen?
Die LWL-Ausführung (Art. 311002 grau, 311007 schwarz) ist auf die waagerechte Führung von LWL-Patchkabeln ausgelegt. Die Universal-Ausführung (Art. 311005 grau, 311106 schwarz) führt gemischte Belegungen aus LWL- und Kupfer-Patchkabeln und ist die günstigere Standardlösung. Beide belegen 1 HE.
Führen Sie konfektionierte Patchkabel in bestimmten Längen?
Patchkabel liefern wir projektbezogen – Steckerkombination, Faserkategorie, Länge und Farbe stimmen wir mit Ihnen ab, weil genau diese vier Angaben über die Verwendbarkeit entscheiden. Im Online-Shop finden Sie aktuell die Rangier- und Führungstechnik sowie die spleißfertigen Boxen und Module; für Patchkabel schicken Sie uns bitte kurz Ihre Konfiguration über das Anfrageformular.
In welchen Farben gibt es die Rangiertechnik?
Alle F4P-Kabelführungen sind aus pulverbeschichtetem Stahlblech gefertigt und in Grau (RAL 7035) sowie Schwarz (RAL 9005) erhältlich – erkennbar am Kürzel GR beziehungsweise BL am Ende der Artikelbezeichnung. DIAMOND-Frontblenden sind in Grau RAL 7035 ausgeführt.
Passt DIAMOND-Zubehör auch in Baugruppenträger anderer Hersteller?
Die DIAMOND Kompaktmodule 3HE/7TE sind laut Herstellerangabe mit Baugruppenträgern anderer Hersteller kompatibel. Beim mechanischen Zubehör – Zugentlastungssets, Blindplatten, Patchkabelführungen – prüfen wir die Passung gerne vorab anhand Ihres Systems; schildern Sie uns dazu einfach Ihren Bestand.
Datenblätter zum Download
Alle Angaben dieser Seite auch als PDF — für Ausschreibung, Planung und Weitergabe im Projekt.
Rangier- und Kabelführung
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie Rangier- und Kabelführung.
PDF öffnen (PDF · 2 Seiten) →DIAMOND Zubehör
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie DIAMOND Zubehör.
PDF öffnen (PDF · 1 Seite) →Gesamtkatalog
Das komplette Programm auf einen Blick — Spleißboxen, Module, Baugruppenträger, Rangiertechnik und das DIAMOND-Sortiment.
PDF öffnen (PDF · 20 Seiten) →Rangierkonzept gemeinsam durchgehen?
Schicken Sie uns Ihre Bestückung, die gewünschte Steckerkombination und die Anzahl der Höheneinheiten – wir stellen Ihnen Boxen, Module, Pigtails und Rangiertechnik als vollständige Stückliste zusammen. Für Patchkabel und Sonderlängen ist das ohnehin der schnellste Weg.
