Die Entscheidung zwischen E2000 APC, E2000 UPC und DIAMOND E2000 Vergleich bestimmt maßgeblich die Leistungsfähigkeit moderner Glasfasernetze – APC-Stecker mit 8° Schrägschliff erreichen Rückflussdämpfungen von ≥ 60 dB für empfindliche Einzelmodus-Anwendungen, während UPC-Varianten mit geradem Schliff bei ≥ 50 dB für Mehrmodus-Netze und kurze Strecken kosteneffizienter bleiben. In deutschen FTTH-Netzen, die bis Ende 2024 bereits 52,8% der Haushalte erreichen, entscheidet die richtige Steckerwahl über Netzqualität und Investitionssicherheit.

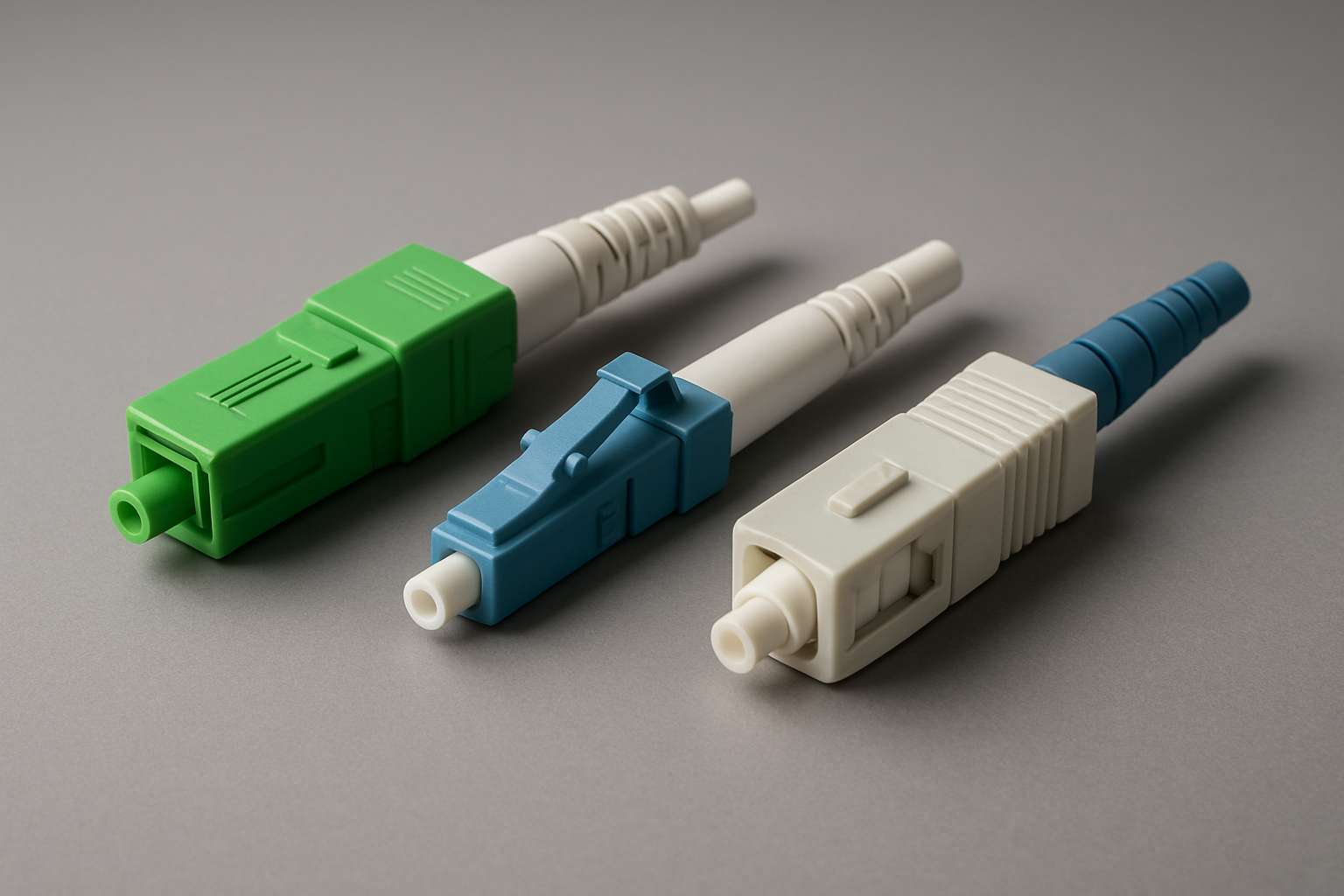

Als offizieller DIAMOND-Partner und Hersteller modularer Glasfaserlösungen kennen wir die kritischen Unterschiede: Der grüne APC-Stecker lenkt reflektiertes Licht durch seinen Winkelschliff in die Fasermantelung ab, wodurch Rückflussreflexionen minimiert werden. Der blaue UPC-Stecker bietet durch seinen geraden Schliff eine wirtschaftliche Lösung für weniger anspruchsvolle Anwendungen.
Technische Grundlagen: Die physikalischen Unterschiede im Detail
Der fundamentale Unterschied zwischen DIAMOND E2000 APC und UPC liegt in der Ferrulenendfläche. UPC-Stecker (Ultra Physical Contact) verfügen über eine konvex geschliffene, gerade Endfläche im 90°-Winkel zur Faserachse. Diese bewährte Geometrie ermöglicht direkten physischen Kontakt zwischen den Faserkernen mit Einfügedämpfungen von typisch 0,2 bis 0,3 dB.
APC-Stecker (Angled Physical Contact) hingegen weisen einen präzisen 8°-Schrägschliff auf. Diese Winkelung bewirkt, dass reflektiertes Licht nicht zurück in den Faserkern, sondern in den Fasermantel abgelenkt wird. Das Resultat: eine um Faktor 10 verbesserte Rückflussdämpfung gegenüber UPC-Varianten.
| Eigenschaft | E2000 APC | E2000 UPC/PC |
|---|---|---|
| Schliffwinkel | 8° | 0° (gerade) |
| Rückflussdämpfung | ≥ 60 dB | ≥ 50 dB |
| Einfügedämpfung | 0,2-0,3 dB | 0,2-0,3 dB |
| Farbcodierung | Grün | Blau (Einzelmodus) |
| Ferrulen-Durchmesser | 2,5 mm | 2,5 mm |
Einsatzgebiete: Welcher Stecker für welche Netzarchitektur?
Die Wahl zwischen E2000 APC, E2000 UPC und DIAMOND E2000 Vergleich hängt primär von der Netzarchitektur und den Übertragungsanforderungen ab. FTTH-PON-Netze (Passive Optical Networks) mit ihren optischen Splittern erfordern zwingend APC-Stecker, da sich Reflexionen an jedem Verteilpunkt summieren und die Signalqualität beeinträchtigen.
- APC zwingend erforderlich: PON-Netze (GPON, XGS-PON), WDM-Systeme, HF-Video-Übertragung, Messtechnik
- UPC ausreichend: Gebäude-LAN, Mehrmodus-Netze, Campus-Verkabelung unter 2 km
- Kritischer Faktor: Kompatibilität – APC und UPC sind mechanisch inkompatibel
In deutschen Stadtnetzen dominieren zunehmend XGS-PON-Architekturen mit 10 Gbit/s symmetrisch, die ausschließlich mit APC-Steckern die geforderten Qualitätsparameter erreichen. Ein typisches Stadtnetz mit 32er-Split erfordert Gesamtrückflussdämpfungen über 55 dB – nur mit APC-Technik realisierbar.
Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.
FTTH-Ausbau Deutschland: Marktanforderungen an Steckertechnik
Der deutsche FTTH-Markt wächst exponentiell: Von 35,6% Verfügbarkeit Mitte 2023 auf 52,8% Ende 2024. Dies entspricht etwa 24,3 Millionen anschlussfähigen Haushalten. Regionale Unterschiede sind erheblich – Schleswig-Holstein erreicht bereits 89% FTTH-Abdeckung, während Berlin bei nur 29% liegt.
Diese Ausbaudynamik stellt hohe Anforderungen an die Steckertechnik. Netzbetreiber standardisieren zunehmend auf APC-Varianten, um zukunftssichere Infrastrukturen zu schaffen. Die VDE-Richtlinie 0800-730 definiert seit August 2024 verbindliche Materialanforderungen für nachhaltige FTTH-Netze in Gebäuden.
- Bundesnetzagentur fordert 80% FTTH-Abdeckung vor Kupferabschaltung
- EU-Gigabit-Infrastrukturgesetz verpflichtet ab 2026 zu Glasfaser in Neubauten
- Förderprogramme verlangen IEC 61754-15 konforme E2000-Stecker
Modulare Spleißsysteme: Integration von E2000 APC und UPC
Moderne Spleißmodule müssen beide Steckertypen effizient verwalten. Unsere SlimConnect-Systeme erreichen bis zu 96 Fasern auf 1HE – doppelte Packungsdichte gegenüber Standardlösungen. Die strikte Trennung von APC- und UPC-Bereichen verhindert Fehlsteckungen und Beschädigungen.
Die Vorkonfektionierung mit werksseitig geprüften Steckern reduziert Installationszeiten um bis zu 70%. Jeder Stecker wird mit IEC 61300-3-6 konformen Messprotokollen ausgeliefert. Dies garantiert Einfügedämpfungen unter 0,25 dB und dokumentierte Rückflusswerte.
| Systemtyp | Kapazität | E2000-Varianten | Besonderheit |
|---|---|---|---|
| SlimConnect 1HE | 96 Fasern | APC/UPC getrennt | Höchste Packungsdichte |
| VarioConnect 3HE | 288 Fasern | Mischbestückung | Modular erweiterbar |
| Hutschienen-Box | 24 Fasern | Nur APC | IP65-Schutz |
Messtechnik und Qualitätssicherung bei E2000-Installationen
Die Qualität von DIAMOND E2000 APC und UPC Verbindungen muss messtechnisch validiert werden. Rückflussmessungen erfolgen nach IEC 61300-3-6 mit kalibrierten Messgeräten. Kritisch ist die Temperaturstabilisierung – Schwankungen von 20°C können die Dämpfung um 0,1 dB verändern.
Vor jeder Steckung ist mikroskopische Inspektion der Ferrulenendfläche zwingend. Bereits Partikel unter 5 μm können die Rückflussdämpfung um 10 dB verschlechtern. Automatisierte Videomikroskope nach IEC 61300-3-35 Standard dokumentieren den Zustand objektiv.
- OTDR-Messungen detektieren Ereignisse mit 0,01 dB Auflösung
- Tier-2-Zertifizierung verlangt bidirektionale Messungen
- Reinigung mit zugelassenen Einweg-Reinigern nach IEC 61300-3-35
- Dokumentation aller Messwerte in Datenbanken für Gewährleistung
Wirtschaftlichkeitsbetrachtung: Investition vs. Betriebskosten
Die Mehrkosten für APC-Stecker von etwa 15-25% gegenüber UPC amortisieren sich durch geringere Betriebskosten. Reflexionsbedingte Störungen in PON-Netzen verursachen Servicekosten von durchschnittlich 450 EUR pro Einsatz. Bei 1000 Anschlüssen und 2% Störungsrate entstehen jährlich 9.000 EUR vermeidbare Kosten.
Die Standardisierung auf einen Steckertyp reduziert Lagerhaltung und Schulungsaufwand. Gemischte Bestände erhöhen das Risiko von Fehlsteckungen mit Reparaturkosten von 200-500 EUR pro beschädigtem Stecker.
Normkonformität und Zertifizierungen im DACH-Raum
Der E2000 APC, E2000 UPC und DIAMOND E2000 Vergleich zeigt klare regulatorische Vorgaben. Die DIN EN 50173-1 definiert Mindestanforderungen für strukturierte Verkabelung. Öffentliche Ausschreibungen verlangen zunehmend IEC 61754-15 zertifizierte E2000-Stecker mit nachgewiesener Interoperabilität.
- CE-Kennzeichnung nach Niederspannungsrichtlinie 2014/35/EU
- RoHS-Konformität für bleifreie Fertigungsprozesse
- CPR-Klassifizierung der Kabel nach Bauprodukteverordnung
- 5 Jahre Herstellergarantie als Qualitätsmerkmal
Praxistipps für Netzplaner und Installateure
Die richtige Handhabung von DIAMOND E2000 Steckern entscheidet über Langzeitleistung. Ferrulen niemals mit bloßen Fingern berühren – Hautfette verursachen Dämpfungserhöhungen. Staubschutzkappen erst unmittelbar vor der Steckung entfernen.
Bei Mischinstallationen klare Farbcodierung einhalten: Grün = APC, Blau = UPC. Beschriftungen mit Steckertyp, Dämpfungswerten und Installationsdatum erleichtern spätere Wartung. Biegradien von minimum 30 mm bei Installationskabeln einhalten.
- Drehmoment bei Schraubadaptern: 0,4-0,6 Nm
- Maximale Steckzyklen: 500 bei Qualitätssteckern
- Lagertemperatur: -40°C bis +75°C
- Luftfeuchtigkeit bei Lagerung: < 85% nicht kondensierend
Zukunftsperspektive: Evolution der E2000-Technologie
Die Weiterentwicklung der E2000 APC und UPC Technologie fokussiert auf höhere Packungsdichten und vereinfachte Installation. Neue Ferrulen-Materialien versprechen 1000+ Steckzyklen ohne Leistungseinbußen. Automatisierte Steckmontage reduziert Fertigungskosten bei gleichbleibender Präzision.
Der Trend zu 400G/800G Ethernet in Rechenzentren erfordert Rückflussdämpfungen über 65 dB. Enhanced-APC-Varianten mit optimierter Oberflächengeometrie erreichen bereits 70 dB im Labor. Die Integration in bestehende E2000-Infrastrukturen bleibt gewährleistet.
FAQ: Häufige Fragen zu E2000 APC vs. UPC
Kann ich APC- und UPC-Stecker miteinander verbinden?
Nein, APC- und UPC-Stecker sind mechanisch inkompatibel. Der Versuch einer Verbindung führt zu Luftspalten und kann die Ferrulen-Oberflächen dauerhaft beschädigen. Immer gleiche Steckertypen verwenden.
Woran erkenne ich APC- und UPC-Stecker?
Die Farbcodierung ist eindeutig: Grün = APC, Blau = UPC/PC bei Einzelmodus. Zusätzlich ist der Schrägschliff bei APC-Steckern mit bloßem Auge erkennbar.
Welche Dämpfungswerte sind akzeptabel?
Für E2000-Steckverbindungen gelten: Einfügedämpfung < 0,3 dB (Mittelwert < 0,2 dB), Rückflussdämpfung APC > 60 dB, UPC > 50 dB nach IEC-Standard.
Wie oft müssen E2000-Stecker gereinigt werden?
Vor jeder Steckung und bei sichtbarer Verschmutzung. In staubigen Umgebungen monatliche Inspektion aller zugänglichen Stecker. Verwendung von IEC-konformen Einweg-Reinigern.
Sind E2000-Stecker mit LC oder SC kompatibel?
Nein, E2000 verwendet eigene Ferrulendimensionen (2,5 mm) und Push-Pull-Verriegelung mit automatischer Staubschutzklappe. Adapter ermöglichen Verbindungen zu anderen Steckertypen.
Welche Lebensdauer haben E2000-Stecker?
Qualitätsstecker erreichen 500-1000 Steckzyklen ohne Leistungseinbußen. Bei stationärer Installation und seltener Umsteckung über 25 Jahre Lebensdauer.
Fazit: Die richtige Wahl für nachhaltige Glasfasernetze
Der E2000 APC, E2000 UPC und DIAMOND E2000 Vergleich zeigt: APC-Stecker sind für moderne FTTH-PON-Netze und anspruchsvolle Einzelmodus-Anwendungen unverzichtbar. UPC-Varianten bleiben für Gebäudenetze und Mehrmodusanwendungen wirtschaftlich sinnvoll. Die konsequente Trennung beider Systeme verhindert kostspielige Installationsfehler.
Als Hersteller und DIAMOND-Partner unterstützen wir Sie bei der optimalen Systemauslegung. Unsere modularen Spleißsysteme mit 5 Jahren Garantie bieten maximale Flexibilität für beide Steckertypen. Profitieren Sie von unserer Expertise in der Vorkonfektionierung und technischen Beratung für Ihr Glasfaserprojekt.
