Maßgeschneiderte 1HE Spleißbox für Windkraft
Glasfaser im Turm: drei Punkte, die eine Standardbox nicht abdeckt
Vibration, Temperaturwechsel und ein Serviceeinsatz, der eine Anfahrt kostet — das verschiebt die Anforderungen.
Vibration ist Dauerzustand
Im Turm wirkt Bewegung nicht als Ereignis, sondern als Betriebszustand. Was sich lösen kann, löst sich irgendwann.
Serviceeinsätze sind teuer
Eine Anfahrt zur Anlage kostet mehr als die Baugruppe. Was hält, spart mehr als es kostet.
Bauraum ist vorgegeben
Der Einbauort steht fest, bevor die Box ausgewählt wird — die Baugruppe muss sich fügen.
Maßgeschneiderte VarioConnect 1HE Spleißbox für Windkraft
Maßgeschneiderte DIAMOND E2000 Glasfaserlösungen mit maximaler Flexibilität
Technische Spezifikationen
Abmessungen
1HE Rack-Format
19″ Standardbreite
Variable Tiefe nach Bedarf
DIAMOND E2000 Anschlüsse
Bis zu 96 Fasern (fest)
Bis zu 72 Fasern (modular)
DIAMOND E2000 vibrationsfest
Windkraft-Eigenschaften
Vibrationsfest
Staubgeschützt
Laserschutz integriert
Kabelführung
Von hinten 90°, 45°, 30°
Modulare 7TE-Architektur
Ausziehbare Spleißboxen
Sonderausführungen sind der Normalfall
Abweichende Bestückungen, Kupplungsbelegungen und Kabeleinführungen sind Teil des Regelgeschäfts, nicht die Ausnahme. Die europäische Fertigung ist der Grund, warum das planbar bleibt.
Case Study: Windkraft-Betreiber
Extreme Umgebungen meistern mit Schweizer Präzision
Die Herausforderung
- Extreme Vibrationsbelastung: Konstante Bewegung der Windkraftanlagen gefährdet Faserkontakte
- Ring-Topologie erforderlich: Ausfallsichere Ringverkabelung zwischen 10-12 Windkraftanlagen
- Begrenzte Wartungsfenster: Wartungsarbeiten nur bei Windstille oder geringer Drehzahl möglich
- Kompakte 1HE-Bauweise: Platzbeschränkungen in Windkraft-Schaltschränken
- Staubschutz kritisch: Laserschutz und Kontaktschutz in staubiger Umgebung
Unsere VarioConnect-Lösung
- DIAMOND E2000-Stecker: Vibrationsfest — Kontakte lösen sich nicht durch Bewegung

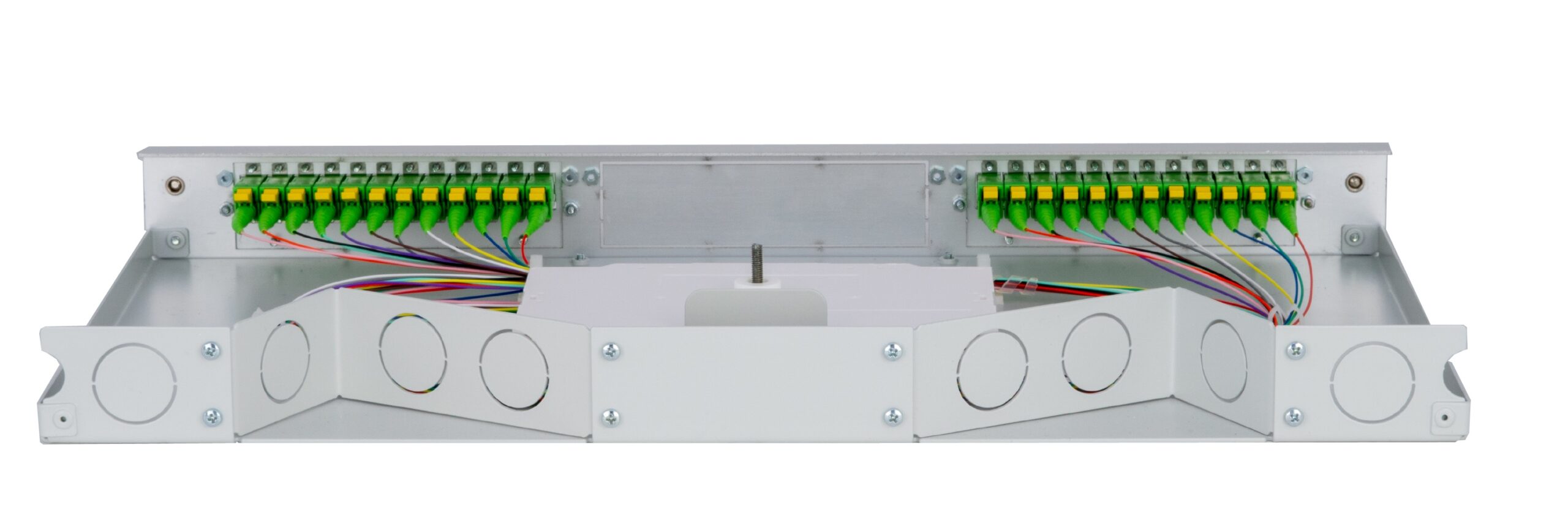

- Präzise Kabelführung: Eingänge von hinten mit 90°, 45° und 30° Winkeln
- Modulare 7TE-Architektur: Bis zu 72 Fasern in 1HE für maximale Flexibilität

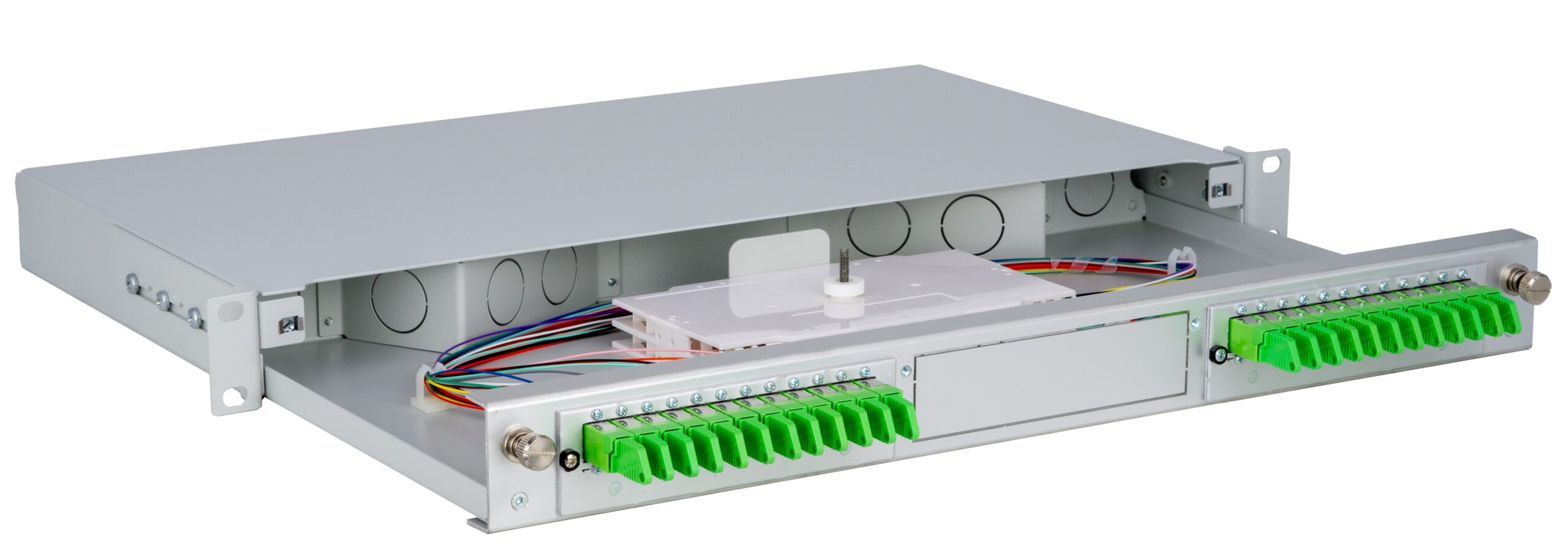

- Ausziehbare Spleißboxen: Wartung im laufenden Betrieb ohne Systemunterbrechung
- Integrierter Laserschutz: E2000-Klappe verhindert Laser-Exposition bei Wartung
- Schweizer Präzision: DIAMOND-Qualität für extreme Umgebungsbedingungen
Häufig gestellte Fragen zu 1HE Spleißboxen für Windkraft
Alles was Sie über maßgeschneiderte DIAMOND E2000 Spleißlösungen wissen müssen
Was macht VarioConnect 1HE Spleißboxen ideal für Windkraftanlagen? +
VarioConnect 1HE Spleißboxen sind speziell für extreme Vibrationsbelastungen entwickelt. Sie bieten DIAMOND E2000-Stecker, die sich nicht durch Bewegung lösen, modulare 7TE-Architektur für bis zu 72 Fasern und ausziehbare Spleißboxen für Wartung im laufenden Betrieb.
Warum DIAMOND E2000 Stecker für Windkraft-Anwendungen? +
DIAMOND E2000 Stecker sind vibrationsfest und haben die beste Eigenschaft, dass sich Kontakte nicht lösen. Sie bieten integrierten Laserschutz durch eine Klappe, die Laser-Exposition verhindert, und Staubschutz durch Schutzkappe am Pigtail.
Wie funktioniert die Kabelführung bei Windkraft-Sonderanfertigungen? +
Unsere Windkraft-Sonderanfertigungen haben präzise Kabelführung von hinten mit 90°, 45° und 30° Winkeln. Dies ermöglicht optimale Anpassung an Ring-Topologie-Verkabelung zwischen Windkraftanlagen ohne seitliche Störungen der ausziehbaren Mechanik.
Welche Faserkapazitäten sind bei 1HE Spleißboxen möglich? +
1HE Spleißboxen können bis zu 96 Fasern (fest montiert) oder bis zu 72 Fasern (modular) aufnehmen. Durch modulare 7TE-Architektur lassen sich verschiedene Kombinationen realisieren: 3×24 Fasern bei modularer Bauweise. Die Erweiterung erfolgt durch ausziehbare Spleißboxen.
Für größere Kapazitäten bieten wir 3HE-Systeme mit bis zu 288 Fasern.
Wie lange dauert die Entwicklung einer Sonderanfertigung? +
Von der ersten Anfrage bis zur Lieferung vergehen typischerweise 2-4 Wochen. Standardkonfigurationen können oft schneller realisiert werden. Wir erstellen zunächst detaillierte Konstruktionszeichnungen zur Abstimmung, bevor die Fertigung beginnt.
Sind die Spleißboxen mit bestehenden Systemen kompatibel? +
Ja, unsere 7TE-Module sind standardisiert und passen in alle gängigen 19″-Racks und Baugruppenträger. Die Frontmodule können verschiedene Steckertypen aufnehmen (DIAMOND E2000, LC, SC, MTP) und sind mit bestehenden Infrastrukturen kompatibel.
Welche mechanischen Eigenschaften sind in unseren Lösungen für Windkraftanlagen von Bedeutung? +
Unsere Windkraft-Spleißboxen sind vibrationsfest, staubgeschützt und haben integrierten Laserschutz. DIAMOND E2000-Stecker mit Schweizer Präzision gewährleisten extreme Zuverlässigkeit. Auf Wunsch liefern wir unsere Spleißboxen auch mit Aluminiumgehäuse für Korrosionsschutz.
Wie erfolgt die Wartung bei laufendem Betrieb? +

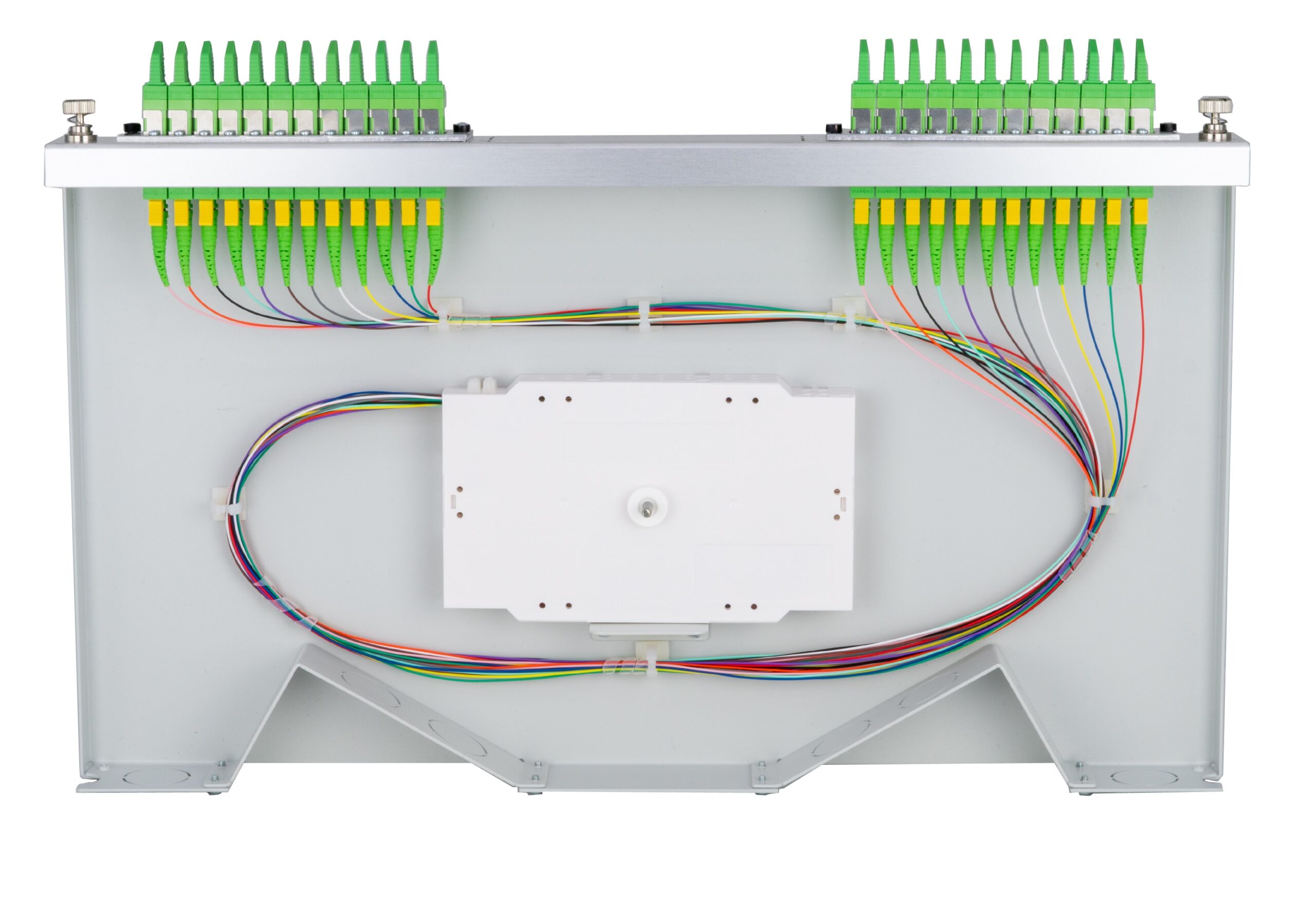

Durch die ausziehbaren Spleißboxen kann die Schublade komplett entnommen werden. Spleißkassetten und Pigtails sind gut zugänglich für Wartungszwecke. Die DIAMOND E2000-Stecker verhindern versehentliches Trennen durch Pull-Proof Design.
Entdecken Sie unsere Glasfaser-Produktfamilie
Vier Gründe, die Sonderausführung mit uns zu planen
In Europa gefertigt
Die F4P-Systeme entstehen in europäischer Fertigung — kurze Wege von der Auslegung bis zur Produktion, auch bei Sonderbestückungen.
Sonderbestückung aus europäischer Fertigung
Abweichende Bestückungen entstehen in derselben Fertigung wie die Serienausführungen — kurze Wege von der Auslegung bis zur Produktion.
Datenblatt und Bestellnummer zu jeder Ausführung
Jede lieferbare Ausführung ist dokumentiert. Die Anfrage geht mit der Artikelnummer raus, nicht mit einer Beschreibung.
Ein Stecksystem über die ganze Linie
Dieselbe E-2000®-Anschlussebene in jeder Bauform: einheitliches Handling, ein Ersatzteilprofil, keine Systembrüche im Bestand.
Erst rechnen und konfigurieren, dann anfragen
Drei Werkzeuge mit echten Artikelnummern — prüfen Sie das optische Budget und stellen Sie Ihre Konfiguration live in 3D zusammen.
Dämpfungsbudget-Rechner
Stecker, Spleiße und Faserlängen addieren und die Gesamtdämpfung gegen das Budget prüfen — bevor die OTDR-Abnahme sie misst.
Dämpfungsbudget berechnen →Baugruppenträger-Konfigurator
19″-Träger Steckplatz für Steckplatz mit Spleiß- und Frontmodulen bestücken — inklusive Stückliste für Ihr Angebot.
BGT-Konfigurator öffnen →Spleißbox-Konfigurator (3D)
Bauform, Portanzahl, Fasertyp und Schliff live zusammenstellen — mit echter Artikelnummer für Ihre Anfrage.
Konfigurator öffnen →Warum Sonderanfertigungen von Fiber Products?
100% Kundenspezifisch
Jede Lösung wird exakt nach Ihren Anforderungen entwickelt und gefertigt
Schnelle Umsetzung
Von der Anfrage zur Lieferung in kürzester Zeit
Engineering Excellence
Über 30 Jahre Erfahrung in Glasfaser-Infrastruktur
Direkter Draht
Persönlicher Ansprechpartner für Ihr Projekt
Qualitätsgarantie
Europäische Fertigung nach höchsten Standards
Alle Branchen
Windkraft, Solar, Rechenzentren, Industrie 4.0
Datenblätter zum Download
Alle Angaben dieser Seite auch als PDF — für Ausschreibung, Planung und Weitergabe im Projekt.
Spleißboxen 1HE
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie Spleißboxen 1HE.
PDF öffnen (PDF · 7 Seiten) →Frontmodule 7TE
Maße, Bestückungsvarianten, Bestellnummern und Anschlusstechnik der Linie Frontmodule 7TE.
PDF öffnen (PDF · 3 Seiten) →Gesamtkatalog
Das komplette Programm auf einen Blick — Spleißboxen, Module, Baugruppenträger, Rangiertechnik und das DIAMOND-Sortiment.
PDF öffnen (PDF · 20 Seiten) →
Ihr Projekt beginnt mit einer Anfrage
Projektpreise und Mengenrabatte auf Anfrage. Die Lieferzeit ist projektabhängig — den verbindlichen Termin erhalten Sie mit dem Angebot.
Ihre Herausforderung = Unsere Lösung
Dieselbe Systemtechnik, andere Bauform und andere Einsatzfelder.
Lassen Sie uns gemeinsam die perfekte Glasfaser-Lösung für Ihr Projekt entwickeln
