E2000 MPO Vergleich: Hochleistung Spleißmodule mit Diamond Stecker für maximale Portdichte

Der E2000 MPO Vergleich zeigt: Hochleistung Spleißmodule mit Diamond Stecker bieten Rechenzentren die optimale Kombination aus höchster Packungsdichte und Präzisionssteckertechnik für moderne Glasfaserinfrastrukturen. Während E2000-Steckverbinder durch ihre < 0,25 dB Einfügedämpfung und integrierte Schutzklappe überzeugen, ermöglichen MPO-Systeme mit bis zu 72 Fasern pro Stecker die höchste Portdichte auf minimalem Raum.

Rechenzentren stehen vor der Herausforderung, exponentiell wachsende Datenmengen bei gleichzeitig begrenztem Bauraum zu bewältigen. Die Wahl zwischen E2000 und MPO-Spleißmodulen entscheidet über Skalierbarkeit, Wartungsfreundlichkeit und Zukunftssicherheit der gesamten Glasfaserinfrastruktur.

Technische Grundlagen: E2000 vs. MPO Steckersysteme im Detail

E2000-Steckverbinder basieren auf der IEC 61754-15 Norm und zeichnen sich durch ihre einzigartige Schutzklappe aus. Diese verhindert Verschmutzungen der Ferrule und garantiert dauerhaft Rückflussdämpfungen > 60 dB bei APC-Schliff. Die Keramik-Ferrule mit 1,25 mm Durchmesser ermöglicht präzise Einzelfaserverbindungen.

MPO-Steckverbinder nach IEC 61754-7 nutzen hingegen eine Mehrfaser-Ferrule, die 12, 24 oder sogar 72 Fasern gleichzeitig verbindet. Die mechanische Präzision der MT-Ferrule gewährleistet dabei Einfügedämpfungen von typisch < 0,35 dB über alle Kanäle.

Eigenschaft	E2000 APC	MPO/MTP
Faseranzahl	1 Faser (Simplex/Duplex)	12, 24, 48, 72 Fasern
Einfügedämpfung	< 0,25 dB	< 0,35 dB
Rückflussdämpfung	> 60 dB (APC)	> 35 dB (PC)
Steckzyklen	> 1000	> 500
Schutzmechanismus	Integrierte Klappe	Staubkappe

Portdichte und Raumeffizienz: Der entscheidende Faktor für Rechenzentren

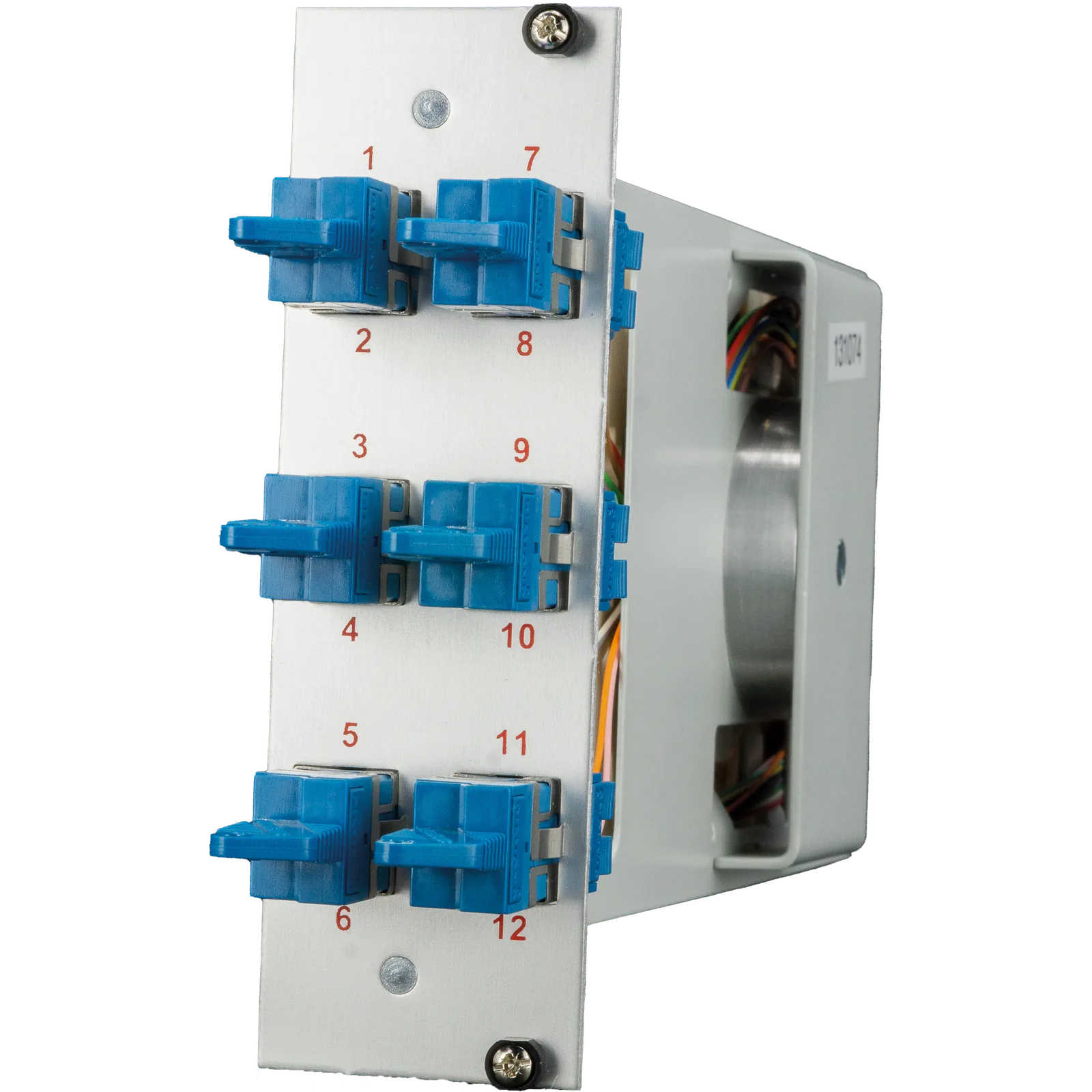

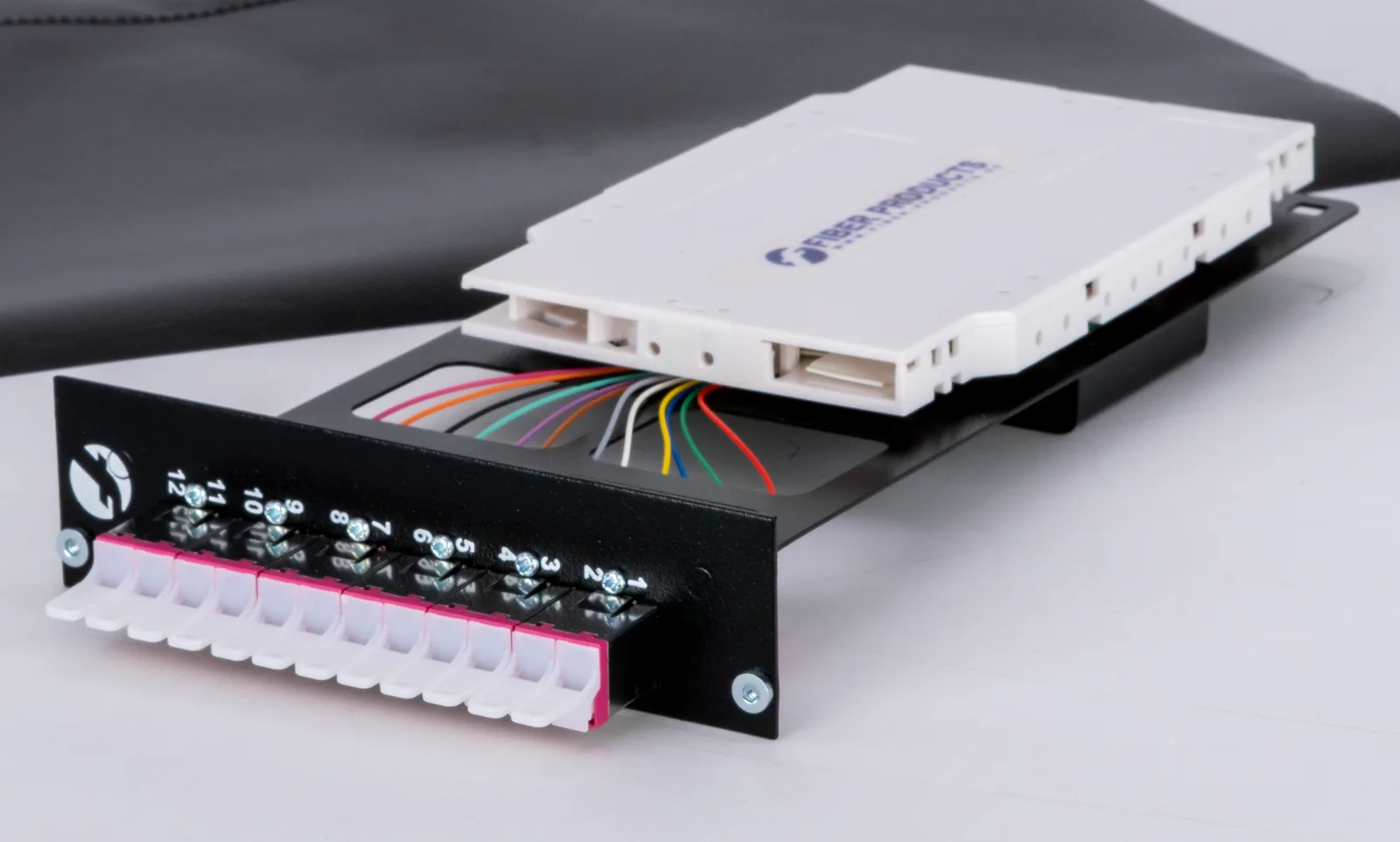

Moderne Rechenzentren benötigen maximale Portdichte bei minimalem Platzbedarf. Ein 1HE Spleißmodul mit E2000-Bestückung erreicht typischerweise 48 Ports, während dasselbe Modul mit MPO-Kassetten bis zu 96 Fasern aufnehmen kann.

• E2000-Module: 48 Duplex-Ports auf 1HE (96 Fasern gesamt)
• MPO-Module mit 8x MPO-12: 96 Fasern auf identischer Fläche
• MPO-Module mit 4x MPO-24: 96 Fasern mit reduziertem Steckerhandling
• Hybridmodule: Kombination aus E2000 und MPO für flexible Topologien

Die modularen Spleißsysteme ermöglichen dabei eine nachträgliche Anpassung der Steckerkonfiguration ohne kompletten Systemtausch.

Diamond Stecker Qualität: Schweizer Präzision für kritische Verbindungen

Diamond Stecker repräsentieren den Qualitätsstandard in der professionellen Glasfasertechnik. Die Ferrulen-Geometrie wird mit einer Toleranz von < 0,5 μm gefertigt, was zu außergewöhnlich niedrigen Dämpfungswerten führt.

Die Diamond Partnership garantiert dabei nicht nur höchste Fertigungsqualität, sondern auch 100% optische Endkontrolle jedes einzelnen Steckers. Speziell bei E2000-Steckern zeigt sich die Diamond-Qualität in der Langzeitstabilität der optischen Werte.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Einsatzszenarien: E2000 für Backbone, MPO für Hochdichte

Die Wahl zwischen E2000 und MPO hängt maßgeblich vom konkreten Anwendungsfall ab. E2000-Spleißmodule eignen sich optimal für Backbone-Verbindungen mit höchsten Anforderungen an die optische Güte. Die integrierte Schutzklappe macht sie ideal für Umgebungen mit seltenen Umsteckvorgängen.

MPO-Systeme dominieren hingegen in Leaf-Spine-Architekturen moderner Rechenzentren. Die parallele Übertragung über multiple Fasern unterstützt 40G, 100G und 400G Ethernet nativ ohne Breakout-Kabel.

• E2000: Langstrecken-Verbindungen > 10 km
• E2000: Kritische Punkt-zu-Punkt Verbindungen
• MPO: Strukturierte Verkabelung im Rechenzentrum
• MPO: Verbindung zwischen Switches und Servern
• MPO: Migration zu höheren Bandbreiten ohne Neuverkabelung

Installation und Wartung: Zeitfaktor und Fehlerquellen

Die Installationszeit unterscheidet sich signifikant zwischen beiden Systemen. Ein einzelner MPO-Stecker verbindet 12 Fasern in unter 10 Sekunden, während 12 E2000-Stecker entsprechend mehr Handgriffe erfordern.

Arbeitsschritt	E2000 (12 Fasern)	MPO-12
Steckzeit	120 Sekunden	10 Sekunden
Reinigungsaufwand	12x Einzelreinigung	1x Komplettreinigung
Dokumentation	12 Einzelmessungen	1 Mehrkanalmessung
Fehlersuche	Einfache Identifikation	Kanalspezifische Analyse nötig

Bei der Wartung zeigen E2000-Stecker Vorteile durch die automatische Reinigung beim Öffnen der Schutzklappe. MPO-Verbindungen erfordern spezielle Reinigungsgeräte und geschultes Personal.

Kosten-Nutzen-Analyse für Rechenzentren

Die Investitionskosten für E2000 MPO Vergleich Hochleistung Spleißmodule mit Diamond Stecker variieren erheblich. E2000-Systeme haben 30-40% niedrigere Stückkosten pro Port, während MPO-Lösungen durch reduzierte Installationszeit und höhere Packungsdichte punkten.

• E2000: Niedrigere Initialkosten pro Faser
• E2000: Geringere Kosten für Messgeräte
• MPO: Reduzierte Arbeitskosten bei Installation
• MPO: Geringerer Platzbedarf spart Stellfläche
• MPO: Zukunftssicher für Bandbreitenerweiterung

Normkonformität und Zertifizierungen

Beide Steckersysteme erfüllen internationale Standards für Rechenzentrumsverkabelung. E2000-Module entsprechen IEC 61754-15 und EN 50173-1, während MPO-Systeme nach IEC 61754-7 und TIA-604-5 zertifiziert sind.

Für den deutschen Markt relevant ist die Konformität mit DIN EN 50173-5 für Rechenzentrumsverkabelung. Beide Systeme erfüllen die Anforderungen der Klasse OS2 für Einmodenfasern.

Migration und Zukunftssicherheit

Rechenzentren müssen heute Infrastrukturen planen, die in 10 Jahren noch aktuell sind. MPO-Verkabelung ermöglicht die Migration von 10G zu 400G ohne Neuverkabelung durch einfachen Austausch der Transceiver.

E2000-Systeme bieten hingegen maximale Flexibilität für individuelle Verbindungen und bleiben für Langstreckenübertragungen > 40 km erste Wahl. Die Kombination beider Systeme in hybriden Spleißmodulen vereint die jeweiligen Vorteile.

Qualitätssicherung und Messtechnik

Die Qualitätskontrolle unterscheidet sich fundamental zwischen beiden Systemen. E2000-Verbindungen lassen sich mit Standard-OTDR-Geräten einzeln prüfen, während MPO-Stecker Mehrkanal-Messgeräte mit Preisen ab 15.000 EUR erfordern.

• E2000: Visuelle Inspektion durch Schutzklappe vereinfacht
• E2000: Standard-Dämpfungsmessgeräte ausreichend
• MPO: Spezielle Videomikroskope erforderlich
• MPO: Mehrkanal-OTDR für vollständige Charakterisierung
• Beide: Rückflussdämpfung als kritischer Parameter

Häufige Fragen zu E2000 MPO Vergleich Hochleistung Spleißmodule Diamond Stecker

Welche Packungsdichte erreichen E2000 vs. MPO Spleißmodule maximal?

E2000-Spleißmodule erreichen 48 Duplex-Ports (96 Fasern) auf 1HE. MPO-Module schaffen mit MPO-24 Steckern ebenfalls 96 Fasern auf 1HE, benötigen aber nur 4 statt 48 Steckplätze. Bei 3HE-Systemen sind mit MPO bis zu 288 Fasern möglich.

Sind E2000 und MPO in einem Spleißmodul kombinierbar?

Ja, Hybridmodule ermöglichen die Kombination beider Steckertypen. Typische Konfigurationen nutzen 50% E2000 für Uplinks und 50% MPO für Serveranbindungen. Die modulare Bauweise erlaubt nachträgliche Umrüstungen.

Welche Dämpfungswerte sind bei Diamond Steckern realistisch?

Diamond E2000 APC erreichen konsistent < 0,20 dB Einfügedämpfung und > 65 dB Rückflussdämpfung. Bei MPO-Diamond-Steckern liegen die Werte bei < 0,35 dB über alle Kanäle mit einer Standardabweichung < 0,1 dB.

Wie unterscheiden sich die Reinigungsintervalle?

E2000-Stecker mit Schutzklappe benötigen Reinigung nur alle 100-200 Steckzyklen. MPO-Verbindungen sollten vor jeder Verbindung gereinigt werden, da bereits ein Staubpartikel alle 12/24 Fasern beeinträchtigen kann.

Welche Lösung eignet sich für 400G Ethernet?

Für 400G Ethernet sind MPO-Systeme mit 8 Fasern (4x100G PAM4) oder 16 Fasern (8x50G PAM4) Standard. E2000 eignet sich nur für 400G-Langstrecken mit kohärenter Übertragung über eine Einzelfaser.

Wie lange beträgt die Garantie auf Diamond-Qualität Spleißmodule?

Als Hersteller gewährt Fiber Products 5 Jahre Garantie auf alle Diamond-Spleißmodule – einzigartig in der Branche. Dies umfasst sowohl die mechanische Funktion als auch die Einhaltung der optischen Spezifikationen.

Fazit: Die optimale Kombination für moderne Rechenzentren

Der E2000 MPO Vergleich zeigt: Hochleistung Spleißmodule mit Diamond Stecker erfüllen unterschiedliche Anforderungen in Rechenzentrumsumgebungen. E2000 bleibt erste Wahl für kritische Einzelverbindungen mit höchsten optischen Anforderungen, während MPO die Skalierbarkeit für Massenkonnektivität bietet.

Moderne Rechenzentren setzen daher auf hybride Lösungen: MPO für die strukturierte Verkabelung zwischen Racks und E2000 für Backbone-Verbindungen. Die modulare Bauweise der Spleißsysteme ermöglicht dabei flexible Anpassungen an sich ändernde Anforderungen.

Als europäischer Hersteller und offizieller Diamond-Partner bietet Fiber Products das komplette Spektrum an Spleißmodulen – von 1HE SlimConnect bis zu 4HE VarioConnect Systemen. Mit 5 Jahren Garantie und Fertigung in Schweizer Präzisionsqualität erhalten Rechenzentren zukunftssichere Glasfaserlösungen aus einer Hand.
