Glasfaserausbau Stuttgart, SWS Glasfaser, FTTH Stuttgart: Technische Anforderungen und modulare Spleißsysteme für den kommunalen Netzausbau 2026

Der Glasfaserausbau Stuttgart, SWS Glasfaser, FTTH Stuttgart steht vor entscheidenden technischen Herausforderungen: Die Stadtwerke Stuttgart (SWS) müssen bis 2026 über 133.000 Haushalte mit zukunftssicherer Glasfaserinfrastruktur versorgen und dabei modulare Spleißsysteme mit bis zu 96 Fasern auf 1HE effizient einsetzen. Die aktuelle Ausbauphase in der Landeshauptstadt Baden-Württemberg zeigt exemplarisch, welche technischen Standards und Systemkomponenten für einen erfolgreichen kommunalen FTTH-Ausbau erforderlich sind.

Stadtwerke stehen dabei vor der Aufgabe, nicht nur die reine Netzinfrastruktur bereitzustellen, sondern auch skalierbare Verteilersysteme zu implementieren. Die Kombination aus geförderten Ausbauprojekten mit einem Volumen von 3,4 Millionen Euro für Stuttgart-Rotenberg und eigenfinanzierten Expansionen in 17 Stadtgebieten erfordert standardisierte Spleißlösungen.

Technische Rahmenbedingungen für den FTTH-Ausbau der Stadtwerke Stuttgart

Die Stadtwerke Stuttgart setzen beim Glasfaserausbau Stuttgart, SWS Glasfaser, FTTH Stuttgart auf eine durchgängige Einmodenfaser-Architektur nach ITU-T G.652.D für Hauptstrecken und ITU-T G.657.A2 für die Gebäudeverkabelung. Diese biegeunempfindlichen Fasern ermöglichen Biegeradien von bis zu 10 mm ohne nennenswerte Dämpfungserhöhung.

• Dämpfungskoeffizient bei 1310 nm: maximal 0,36 dB/km
• Dämpfungskoeffizient bei 1550 nm: maximal 0,23 dB/km
• Chromatische Dispersion: < 18 ps/(nm·km) bei 1550 nm
• Nulldispersionswellenlänge: 1300-1324 nm

Die Netzarchitektur basiert auf einem zweistufigen Modell mit Hauptverteilern (HVt) und Kabelverzweigern (KVz). Pro Kabelverzweiger werden durchschnittlich 48 bis 96 Fasern terminiert, wobei modulare Spleißkassetten nach DIN EN 50173-1 zum Einsatz kommen.

Modulare Spleißsysteme für kommunale Netzbetreiber

Für den effizienten Ausbau der Glasfaserinfrastruktur sind modulare Spleißsysteme unverzichtbar. Die SWS Stuttgart setzt dabei auf 19-Zoll-Systeme mit variabler Bestückung, die eine Portdichte von bis zu 96 LC-Duplex-Ports auf 1HE ermöglichen.

Systemtyp	Höheneinheiten	Max. Faserkapazität	Steckertypen	Anwendungsbereich
SlimConnect	1HE	96 Fasern	LC, SC, E2000	Kabelverzweiger
VarioConnect	3HE	288 Fasern	LC, SC, E2000, ST	Hauptverteiler
VarioConnect	4HE	384 Fasern	LC, SC, E2000, MPO	Technikzentralen

Die Spleißkassetten sind nach IEC 61756-1 zertifiziert und gewährleisten eine Spleißdämpfung von < 0,1 dB bei Fusionsspleißungen. Jede Kassette bietet Platz für 12 oder 24 Spleißschutzhalter und ist mit einem integrierten Überlängenspeicher ausgestattet.

Steckersysteme und Normkonformität im kommunalen FTTH-Netz

Beim Glasfaserausbau Stuttgart, SWS Glasfaser, FTTH Stuttgart kommen verschiedene Steckersysteme zum Einsatz, die unterschiedliche Anforderungen erfüllen müssen. Der E2000-Standard nach IEC 61754-15 bietet durch seinen integrierten Staubschutz und Bajonettverschluss optimalen Schutz in kommunalen Verteilerschränken.

Die Steckerauswahl erfolgt nach technischen Kriterien:

• E2000/APC: Rückflussdämpfung > 65 dB, für Hauptverteiler
• LC/APC: Kompakte Bauform, Einfügedämpfung < 0,25 dB
• SC/APC: Robuste Konstruktion für Außenverteilerschränke
• MPO/MTP: 12-Faser-Stecker für Backbone-Verbindungen

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Netzplanung und Faserkapazitäten für Stuttgart 2026

Die technische Planung für den FTTH-Rollout erfordert präzise Kalkulationen der benötigten Faserkapazitäten. Stuttgart plant 125 Kilometer neue Glasfaserkabel und 69 Netzverteiler bis Ende 2026. Pro Netzverteiler werden durchschnittlich 1.944 Haushalte angeschlossen.

Stadtbezirk	Geplante Hausanschlüsse	Erforderliche Fasern	Verteilerstandorte
Stuttgart-Mitte	12.500	384	8
Stuttgart-West	9.800	288	6
Bad Cannstatt	15.200	480	10
Vaihingen	11.300	384	7

Qualitätsanforderungen und Messtechnik für kommunale Glasfasernetze

Die Qualitätssicherung beim Glasfaserausbau Stuttgart, SWS Glasfaser, FTTH Stuttgart basiert auf definierten Messprotokollen nach IEC 61280-4-1. Jede installierte Strecke wird mit einem optischen Zeitbereichsreflektometer (OTDR) bei 1310 nm und 1550 nm vermessen.

Die Akzeptanzkriterien für kommunale Netze umfassen:

• Streckendämpfung: < 0,4 dB/km inklusive aller Spleißstellen
• Steckerdämpfung: < 0,5 dB pro Steckverbindung
• Rückflussdämpfung: > 45 dB für PC-Schliff, > 60 dB für APC
• Makrobiegungsverluste: < 0,1 dB bei R = 15 mm

Spleißtechnik und Montageeffizienz im städtischen Umfeld

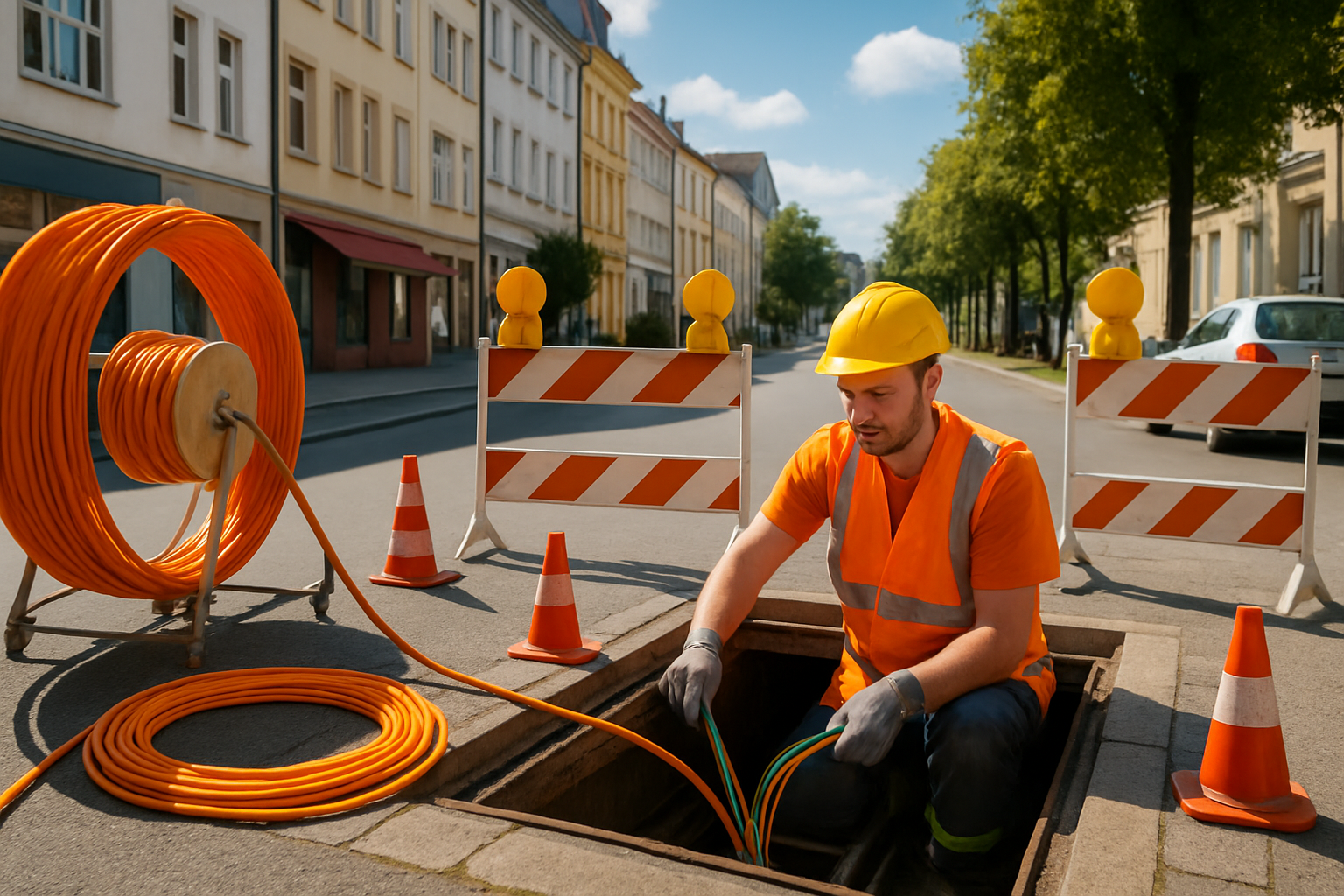

Die Spleißarbeiten im urbanen Stuttgart erfordern besondere Effizienz. Moderne Fusionsspleißgeräte mit Kernausrichtung erreichen Spleißzeiten von unter 7 Sekunden bei einer typischen Dämpfung von 0,02 dB. Für die geplanten 69 Verteilerstandorte werden etwa 33.120 Einzelspleißungen durchgeführt.

Vorkonfektionierte Spleißkassetten reduzieren die Montagezeit erheblich. Ein kompletter 96-Faser-Verteiler kann in unter 4 Stunden installiert und dokumentiert werden. Die Spleißbox 1HE SlimConnect ermöglicht dabei die doppelte Packungsdichte gegenüber herkömmlichen Systemen.

Wirtschaftlichkeit modularer Systeme für Stadtwerke

Der Glasfaserausbau Stuttgart, SWS Glasfaser, FTTH Stuttgart profitiert von der Kosteneffizienz modularer Bauweise. Die Anfangsinvestition reduziert sich um bis zu 40 Prozent, da nur die tatsächlich benötigten Module installiert werden. Spätere Erweiterungen erfolgen ohne Betriebsunterbrechung.

• Reduzierte Lagerhaltung durch standardisierte Module
• Vereinfachte Wartung durch tauschbare Komponenten
• Skalierung von 12 auf 288 Fasern ohne Systemwechsel
• Einheitliche Dokumentation nach TIA-606-C

Die Glasfaserlösungen für Stadtwerke von Fiber Products bieten dabei die erforderliche Flexibilität für kommunale Netzbetreiber. Als Diamond-Partner garantieren wir 5 Jahre Garantie auf alle Spleißsysteme.

Netzwerkdokumentation und Betriebsführung

Eine strukturierte Dokumentation nach DIN EN 50174 ist für den nachhaltigen Betrieb kommunaler Glasfasernetze essentiell. Stuttgart setzt auf digitale Dokumentationssysteme mit GIS-Integration für die Verwaltung von über 125 Kilometern Trassenlänge.

Jeder Spleißpunkt wird mit folgenden Parametern erfasst:

• GPS-Koordinaten mit < 1 Meter Genauigkeit
• Dämpfungswerte bei 1310 nm und 1550 nm
• Fasertyp und Herstellungsdatum
• Spleißdatum und ausführender Techniker
• OTDR-Messkurven als PDF-Protokoll

Zukunftssicherheit und Technologiemigration

Der Glasfaserausbau Stuttgart, SWS Glasfaser, FTTH Stuttgart berücksichtigt bereits kommende Technologiegenerationen. Die installierten Einmodenfasern unterstützen problemlos XGS-PON mit 10 Gbit/s symmetrisch und sind für NG-PON2 mit 40 Gbit/s vorbereitet.

Die modularen Spleißsysteme ermöglichen eine einfache Migration durch:

• Austauschbare Steckermodule für neue Standards
• Reservekapazitäten von mindestens 30 Prozent
• Kompatibilität mit WDM-Technologie für Wellenlängenmultiplex
• Vorbereitung für 400G-Ethernet im Backbone

Häufig gestellte Fragen zum FTTH-Ausbau für Stadtwerke

Welche Spleißsysteme eignen sich für kommunale Verteilerschränke?

Für kommunale Anwendungen empfehlen sich 19-Zoll-Systeme nach IEC 60297 mit einer Bautiefe von maximal 300 mm. Die SlimConnect-Serie bietet 96 Fasern auf 1HE und ist optimal für beengte Verteilerschränke geeignet.

Wie viele Fasern sollten pro Haushalt eingeplant werden?

Die technische Richtlinie empfiehlt 2 Fasern pro Wohneinheit plus 25 Prozent Reserve. Bei Mehrfamilienhäusern mit 12 Wohneinheiten sind somit 30 Fasern vorzusehen.

Welche Steckertypen sind für Außenverteilerschränke optimal?

Der E2000-Stecker mit integriertem Staubschutz und IP65-Schutzgrad bei geschlossenem Zustand bietet optimalen Schutz. Alternativ eignen sich SC/APC-Stecker mit separaten Schutzkappen.

Wie erfolgt die Qualitätssicherung bei Massenspleißungen?

Jede Spleißung wird automatisch vom Spleißgerät mit Dämpfungswert und Zeitstempel protokolliert. Zusätzlich erfolgt eine OTDR-Messung nach IEC 61280-4-1 für jeden Streckenabschnitt.

Welche Normen gelten für kommunale Glasfasernetze?

Maßgeblich sind DIN EN 50173-1 für die strukturierte Verkabelung, DIN EN 50174 für die Installation und VDE 0888 für Lichtwellenleiter-Kabel.

Wie lange dauert die Installation eines 96-Faser-Verteilers?

Mit vorkonfektionierten Modulen und geschultem Personal benötigt die komplette Installation inklusive Spleißarbeiten und Dokumentation etwa 4 bis 6 Stunden pro Verteiler.
