MPO Spleißmodul, MTP Glasfaser und High Density MPO: Maximale Portdichte für moderne Rechenzentren

MPO Spleißmodule, MTP Glasfaser und High Density MPO Systeme ermöglichen die Terminierung von bis zu 288 Fasern auf nur 3 Höheneinheiten und bilden das Rückgrat moderner Rechenzentrumsverkabelung. Die Mehrfaser-Steckverbindertechnologie revolutioniert die Glasfaserinfrastruktur durch parallele Datenübertragung über 12, 24 oder 48 Fasern in einem einzigen Steckverbinder. Mit Dämpfungswerten von unter 0,35 dB bei MTP-Systemen erreichen diese Hochdichte-Lösungen die für 400G- und 800G-Übertragungen erforderliche Signalqualität.

Rechenzentren im DACH-Raum setzen verstärkt auf modulare MPO/MTP-Spleißsysteme, um den exponentiell wachsenden Bandbreitenbedarf durch künstliche Intelligenz und Cloud-Dienste zu bewältigen. Die Verdichtung der Glasfaserinfrastruktur auf bis zu 96 Fasern pro Höheneinheit reduziert den benötigten Bauraum um 50 Prozent bei gleichzeitiger Verdopplung der verfügbaren Portdichte.

Technische Unterschiede zwischen MPO und MTP Glasfasersystemen

Der fundamentale Unterschied zwischen generischen MPO-Steckverbindern und der geschützten MTP-Technologie liegt in der Fertigungspräzision und mechanischen Belastbarkeit. Während MPO-Systeme der IEC 61754-7 und TIA-604-5 Normung folgen, bietet die MTP-Variante durch optimierte Ferrulenmaterialien und präzisere Polierprozesse überlegene optische Eigenschaften.

Eigenschaft	Standard MPO	Premium MTP	Bedeutung für Rechenzentren
Dämpfung	0,50 – 0,75 dB	0,10 – 0,35 dB	Kritisch für 400G/800G
Rückflussdämpfung	30 dB	≥50 dB	Signalintegrität
Steckzyklen	500	≥2.500	Langlebigkeit
Ferrulenmaterial	Thermoplast	Polysulfon	Temperaturstabilität

Die mechanische Präzision der MTP-Führungsstifte ermöglicht eine exakte Ausrichtung aller Faserkerne im Submikrometerbereich. Diese Genauigkeit wird durch schwimmend gelagerte Ferrulen erreicht, die minimale Positionsabweichungen während des Steckvorgangs automatisch kompensieren.

High Density MPO Spleißmodule: Bauformen und Kapazitäten

Moderne MPO Spleißmodule und MTP Glasfaser Systeme nutzen die begrenzte Stellfläche in Rechenzentren optimal aus. Die Standardbauformen unterscheiden sich primär in der vertikalen Bauhöhe und der maximalen Faserkapazität.

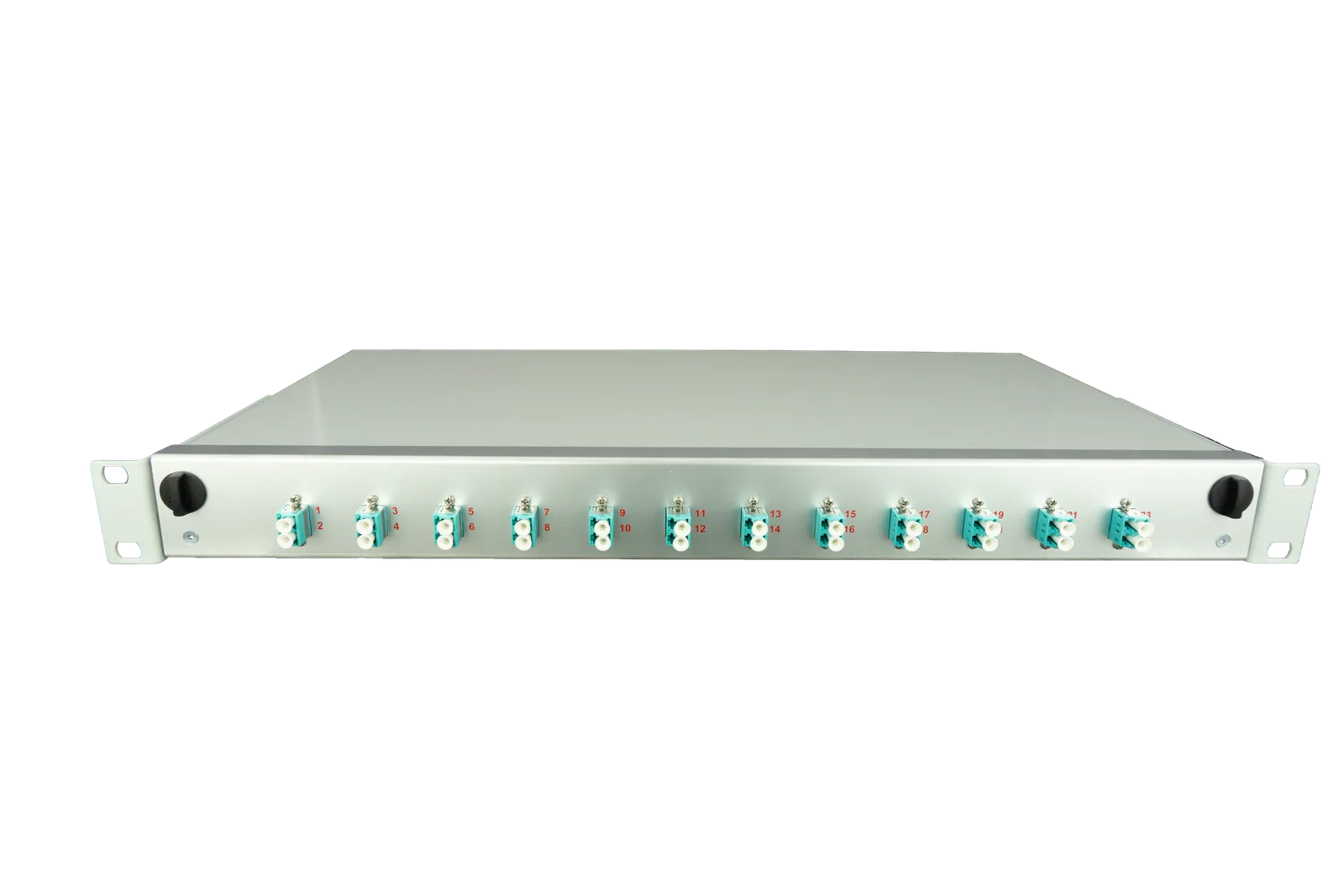

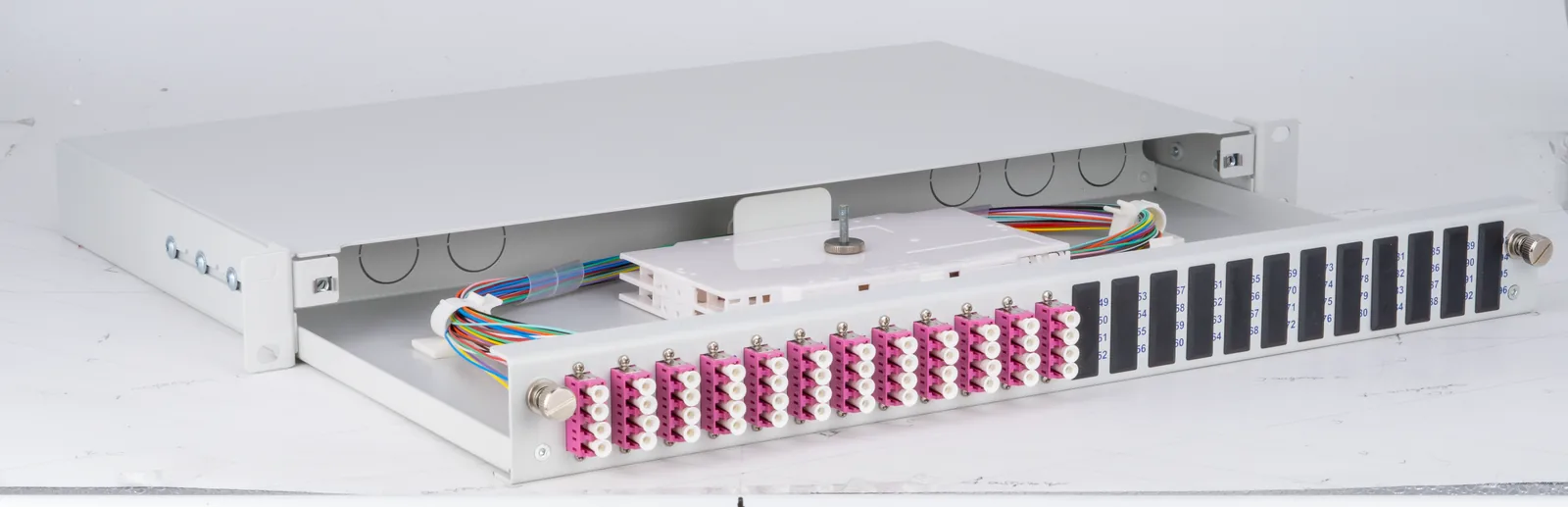

• 1HE Systeme: Bis zu 96 Fasern in SlimConnect-Bauweise mit vollständig ausziehbaren Modulschubladen
• 3HE Systeme: Bis zu 288 Fasern in VarioConnect-Architektur mit segmentierten Zugangsbereichen
• 4HE Systeme: Bis zu 384 Fasern für Backbone-Anwendungen mit redundanten Verbindungspfaden
• Modulare Kassetten: 12er oder 24er Fasergruppen für flexible Skalierung

Die Verdrahtungsdichte erreicht bei High Density MPO Implementierungen Werte von 2.304 Fasern pro Quadratmeter Stellfläche. Dies entspricht einer Vervierfachung gegenüber konventionellen Einzelfaser-Verteilern.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Normgerechte Installation von MPO/MTP Glasfasersystemen

Die fachgerechte Installation von MPO Spleißmodulen erfordert die Einhaltung spezifischer Normen und Richtlinien. Die DIN EN 50174 definiert dabei die Mindestbiegeradien von 30 Millimetern für moderne biegeunempfindliche G.657-Fasern. Bei der Verlegung in Rechenzentrumsumgebungen gelten zusätzlich die Vorgaben der EN 50600 Serie für Informationstechnik-Einrichtungen.

Der Installationsprozess gliedert sich in definierte Arbeitsschritte:

• Vorkonfektionierung: Werkseitige Assemblierung der MPO-Steckverbinder mit ±0,5 mm Längentoleranz
• Polaritätsprüfung: Verifikation der Faseranordnung gemäß Methode A, B oder C nach TIA-568
• Reinigung: Inspektion und Säuberung aller Stirnflächen mit zertifizierten Reinigungssystemen
• Dämpfungsmessung: Dokumentation der Verbindungsverluste mit OTDR-Messgeräten
• Kabelmanagement: Strukturierte Führung in vordefinierten Kabeltrassen mit Zugentlastung

Skalierungsstrategien für wachsende Bandbreitenanforderungen

Die Migration von 100G auf 400G und perspektivisch 800G Übertragungsraten erfordert durchdachte Skalierungskonzepte. High Density MPO Architekturen ermöglichen die stufenlose Erweiterung ohne Betriebsunterbrechung durch modulare Nachrüstung zusätzlicher Spleißkassetten.

Ein typisches Skalierungsszenario in einem mittelgroßen Rechenzentrum mit 500 Serverracks demonstriert die Effizienz modularer Systeme. Der initiale Ausbau mit 24-Faser MPO-Verbindungen unterstützt 3x 100G oder 1x 400G pro Kabel. Die spätere Aufrüstung auf 48-Faser MTP-Kabel verdoppelt die Übertragungskapazität ohne Änderung der Verteilerinfrastruktur.

Ausbaustufe	Faseranzahl	Übertragungsrate	Ports pro HE
Basis	12 Fasern	100G – 400G	8 MPO-Ports
Erweitert	24 Fasern	400G – 800G	4 MPO-Ports
Maximum	48 Fasern	800G – 1,6T	2 MPO-Ports

Qualitätssicherung und Messtechnik für MPO/MTP Installationen

Die Qualitätskontrolle von MTP Glasfaser Verbindungen erfolgt durch systematische Prüfprozesse. Moderne Videomikroskope mit MPO-spezifischen Adaptern ermöglichen die simultane Inspektion aller 12 oder 24 Faserstirnflächen. Die Akzeptanzkriterien nach IEC 61300-3-35 definieren maximal zulässige Kratzer und Verunreinigungen im Kernbereich.

Kritische Messparameter umfassen:

• Einfügedämpfung: Maximal 0,35 dB für MTP Elite Steckverbinder
• Rückflussdämpfung: Mindestens 45 dB für Multimode, 60 dB für Singlemode APC
• Polarität: Korrekte Faser-zu-Faser Zuordnung über alle Verbindungspunkte
• Länge: Exakte Kabellängen für zeitkritische Anwendungen (±0,034 ns/m)

Integration in bestehende Rechenzentrumsinfrastrukturen

Die Nachrüstung von High Density MPO Systemen in bestehenden Rechenzentren erfordert sorgfältige Migrationsplanung. Der Parallelbetrieb von LC-Duplex und MPO-Verbindungen während der Übergangsphase wird durch Hybrid-Spleißkassetten ermöglicht, die beide Steckverbindertypen in einem Modul kombinieren.

Fiber Products SlimConnect Module unterstützen diese Migrationsstrategie durch flexible Frontplattenkonzepte. Die werkzeuglose Montage verschiedener Adaptertypen – von LC über SC bis E2000 – erlaubt die bedarfsgerechte Anpassung ohne Systemtausch. Mit einer Einbautiefe von nur 280 Millimetern passen die Module auch in flache Netzwerkschränke älterer Bauart.

Redundanz und Ausfallsicherheit in MPO-Architekturen

Hochverfügbare Rechenzentren implementieren MPO Spleißmodule in redundanten Topologien. Die Mesh-Vernetzung zwischen Hauptverteilern und Zonenverteilern nutzt diversitäre Kabelwege mit separaten MPO-Trunkkabeln. Bei Ausfall einer Verbindung übernimmt die parallele Infrastruktur unterbrechungsfrei.

Die Redundanzplanung berücksichtigt drei Ebenen:

• Kabelredundanz: Doppelte MPO-Verbindungen auf getrennten Trassen
• Portredundanz: 50 Prozent Reserve-Ports für Notfall-Umschaltungen
• Systemredundanz: Gespiegelte Spleißmodule in separaten Brandabschnitten

Thermomanagement in hochdichten Glasfaserverteilern

Die Konzentration von hunderten aktiven Transceivern in High Density MPO Umgebungen erzeugt erhebliche Wärmelasten. Moderne MPO-Spleißmodule integrieren passive Luftführungselemente, die den Konvektionsstrom zwischen den Steckverbinderreihen optimieren. Die Betriebstemperatur bleibt dadurch unter den kritischen 70 Grad Celsius für optische Komponenten.

VarioConnect Systeme von Fiber Products nutzen perforierte Modulträger mit 65 Prozent Luftdurchlässigkeit. Die thermische Entkopplung zwischen benachbarten Kassetten verhindert Wärmestaus auch bei Vollbestückung mit 288 Fasern.

Dokumentation und Verwaltung komplexer MPO-Infrastrukturen

Die Verwaltung von MTP Glasfaser Netzwerken mit tausenden Verbindungen erfordert systematische Dokumentation. Moderne Infrastruktur-Management-Systeme erfassen jede MPO-Verbindung mit eindeutiger Identifikation, Dämpfungswerten und Belegungsstatus. Die Integration von QR-Codes auf Spleißmodulen ermöglicht die mobile Vor-Ort-Dokumentation.

Essenzielle Dokumentationsparameter:

• Verbindungsmatrix: Vollständige Abbildung aller Punkt-zu-Punkt Verbindungen
• Dämpfungsbudget: Kumulierte Verluste über die gesamte Übertragungsstrecke
• Wartungshistorie: Zeitstempel aller Reinigungen und Messungen
• Kapazitätsreserven: Verfügbare Ports und Erweiterungsmöglichkeiten

Wirtschaftlichkeitsbetrachtung von High Density MPO Systemen

Die Investition in MPO Spleißmodule amortisiert sich durch reduzierte Betriebskosten und optimierte Flächennutzung. Ein Rechenbeispiel für 10.000 Glasfaserterminierungen verdeutlicht die Einsparpotenziale:

Kostenposition	Konventionell (LC)	High Density MPO	Einsparung
Stellfläche (m²)	12,5	6,2	50%
Installationszeit (h)	480	240	50%
Wartungsaufwand/Jahr	120h	60h	50%
Energiekosten Kühlung	100%	65%	35%

Die höheren Anschaffungskosten für MTP-Komponenten werden durch die Platzersparnis und reduzierten Betriebskosten innerhalb von 18 bis 24 Monaten kompensiert.

Zukunftsperspektiven der MPO/MTP Technologie

Die Weiterentwicklung von High Density MPO Systemen zielt auf noch höhere Faserdichten und verbesserte optische Eigenschaften. Prototypen mit 72 und 144 Fasern pro Steckverbinder befinden sich in der Standardisierungsphase. Parallele Innovationen bei Transceiver-Technologien ermöglichen Datenraten von 1,6 Terabit über einzelne MPO-Verbindungen.

Als Hersteller modularer MTP Glasfaser Lösungen entwickelt Fiber Products bereits heute die nächste Generation von Spleißsystemen. Die Integration intelligenter Monitoring-Funktionen und automatisierter Qualitätskontrolle wird die Verwaltung komplexer Glasfaserinfrastrukturen weiter vereinfachen.

Häufige Fragen zu MPO Spleißmodulen

Welche Faserzahlen sind bei MPO/MTP Steckverbindern Standard?

Die gängigsten Konfigurationen nutzen 12 oder 24 Fasern, wobei auch 8, 16, 32 und 48 Faser-Varianten verfügbar sind. Für Rechenzentren hat sich der 12-Faser MPO als De-facto-Standard etabliert, da er optimal zu den Transceiver-Architekturen für 40G, 100G und 400G passt.

Wie unterscheiden sich die Polaritätsmethoden A, B und C?

Methode A nutzt gerade Durchgangskabel mit umgekehrten Patchkabeln, Methode B verwendet gekreuzte Kabel durchgängig, Methode C kombiniert Paare mit geflippen Polaritäten. Die Wahl hängt von der Netzwerkarchitektur und den verwendeten Transceivern ab.

Welche Dämpfungsbudgets gelten für 400G Übertragungen?

Für 400GBASE-SR8 über Multimode liegt das maximale Dämpfungsbudget bei 1,9 dB für 100 Meter Übertragungsstrecke. Dies erlaubt typischerweise drei MTP-Verbindungen mit je 0,35 dB plus Kabeldämpfung.

Können bestehende MPO-Installationen auf höhere Faseranzahlen aufgerüstet werden?

Die physischen Abmessungen der Steckverbinder sind festgelegt. Eine Aufrüstung erfordert den Austausch der kompletten Verkabelung. Modulare MPO Spleißmodule ermöglichen jedoch die parallele Installation zusätzlicher Hochdichte-Verbindungen.

Wie oft müssen MPO/MTP Steckverbinder gereinigt werden?

Bei jeder Neuverbindung und nach spätestens 20 Steckzyklen ist eine Reinigung erforderlich. In staubbelasteten Umgebungen empfiehlt sich die Verwendung von Steckverbindern mit integrierten Staubschutzkappen.

Welche Biegeradien müssen bei MPO-Trunkkabeln eingehalten werden?

Für Standard MPO-Kabel gelten 10-fache Kabeldurchmesser unter Last und 20-fache im Ruhezustand. Bei einem 5mm Kabel bedeutet dies mindestens 50mm bzw. 100mm Biegeradius.

Die Implementierung von High Density MPO und MTP Glasfaser Systemen bildet das Fundament zukunftsfähiger Rechenzentrumsinfrastrukturen. Mit der richtigen Planung und hochwertigen Komponenten lassen sich die steigenden Bandbreitenanforderungen wirtschaftlich bewältigen. Erfahren Sie mehr über Glasfaserlösungen für Rechenzentren oder entdecken Sie unser Portfolio an modularen Spleißsystemen für Ihre spezifischen Anforderungen.

“`
