Das richtige Spleißmodul für Rechenzentren: Entscheidungsleitfaden für Hochdichte-Infrastrukturen

Die Auswahl des richtigen Spleißmoduls für Rechenzentren entscheidet maßgeblich über Portdichte, Skalierbarkeit und langfristige Wirtschaftlichkeit – moderne Hochdichte Spleißmodule erreichen heute bis zu 288 Fasern auf nur 4 Höheneinheiten und definieren damit neue Standards für Datacenter-Infrastrukturen. Als technischer Entscheider stehen Sie vor der Herausforderung, zwischen klassischen 48-Port-Systemen und innovativen Hochdichte-Lösungen die optimale Balance zwischen Investitionskosten, Zukunftssicherheit und operativer Effizienz zu finden.

Portdichte als kritischer Erfolgsfaktor: Von 48 zu 288 Fasern pro System

Die Entwicklung der Portdichte in Rechenzentren folgt einem exponentiellen Wachstumspfad. Während Standard-Spleißmodule mit 48 Fasern auf 1HE lange Zeit als ausreichend galten, fordern moderne Hyperscale-Datacenter und Colocation-Anbieter heute Systeme mit mindestens 96 Fasern pro Höheneinheit. Die neueste Generation von Hochdichte Spleißmodulen wie die SlimConnect-Serie erreicht sogar bis zu 288 Fasern auf nur 4HE – das entspricht einer Verdreifachung der Portdichte gegenüber konventionellen Lösungen.

Diese Entwicklung ist keine technische Spielerei, sondern direkte Antwort auf die Raumknappheit in deutschen Rechenzentren. Mit durchschnittlichen Rack-Kosten von 800-1.500 Euro pro HE und Jahr in Premium-Standorten wie Frankfurt amortisiert sich die Investition in hochdichte Systeme bereits nach 18-24 Monaten.

• Reduzierung des Platzbedarfs um bis zu 65 Prozent
• Senkung der Kühlkosten durch optimiertes Kabelmanagement
• Vereinfachte Dokumentation durch modulare Bauweise
• Zukunftssichere Migration von 100G zu 400G-Standards

Modulare vs. monolithische Architekturen: Die strategische Grundsatzentscheidung

Ein Spleißmodul für Rechenzentren muss heute mehr können als nur Fasern terminieren. Die Wahl zwischen modularen und festen Systemen bestimmt, wie flexibel Sie auf technologische Veränderungen reagieren können. Monolithische Spleißboxen mit fest installierten Modulen bieten zwar günstige Anschaffungskosten, werden aber schnell zum Hindernis bei technologischen Upgrades.

Kriterium	Modulare Systeme	Monolithische Lösungen
Initialkosten	15-20% höher	Günstiger
Erweiterbarkeit	Stufenlos skalierbar	Nur durch Neuanschaffung
Steckerwechsel	LC ↔ SC ↔ E2000 möglich	Festgelegt
TCO über 5 Jahre	30-40% günstiger	Höher durch Ersatzinvestitionen
Wartungszeit	50% schneller	Komplettzugang nötig

Moderne modulare Systeme wie die VarioConnect-Familie nutzen standardisierte 7TE-Module (35mm Eurocard-Format), die in verschiedenen Gehäusegrößen von 1HE bis 4HE eingesetzt werden können. Diese Flexibilität ermöglicht es Rechenzentren, mit kleinen Konfigurationen zu starten und bedarfsgerecht zu wachsen.

Steckertypen für unterschiedliche Anforderungsprofile: LC, SC, E2000 und MPO

Die Wahl des richtigen Steckertyps hängt direkt von den spezifischen Anforderungen Ihres Rechenzentrums ab. Während LC-Stecker mit ihrer 1,25mm Ferrule maximale Portdichte ermöglichen, bieten E2000-Systeme mit integriertem Staubschutz höchste Zuverlässigkeit für kritische Verbindungen.

• LC-Stecker: Standard für Hochdichte-Anwendungen, bis zu 96 Ports auf 1HE
• SC-Stecker: Robuste Backbone-Verbindungen, 2,5mm Ferrule

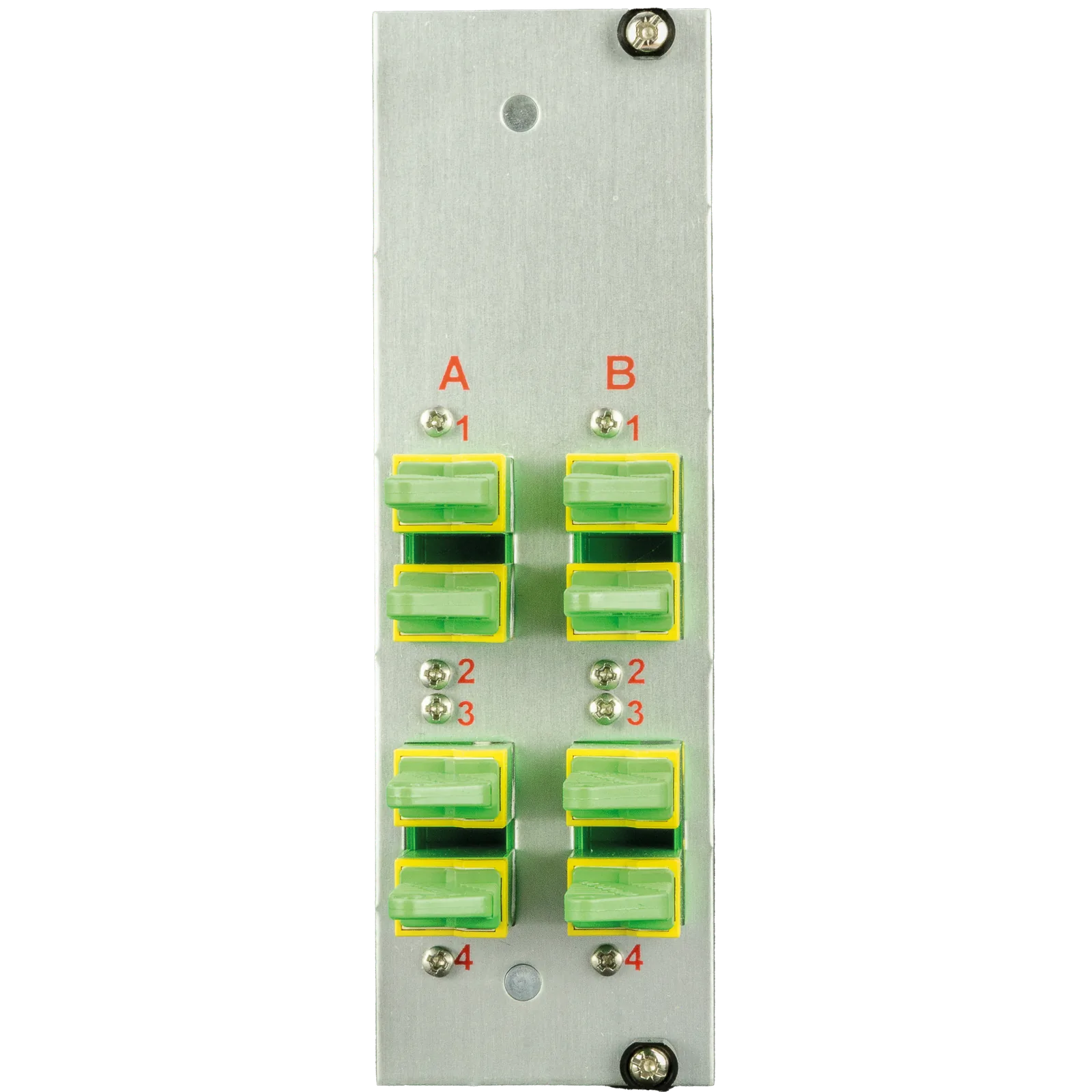

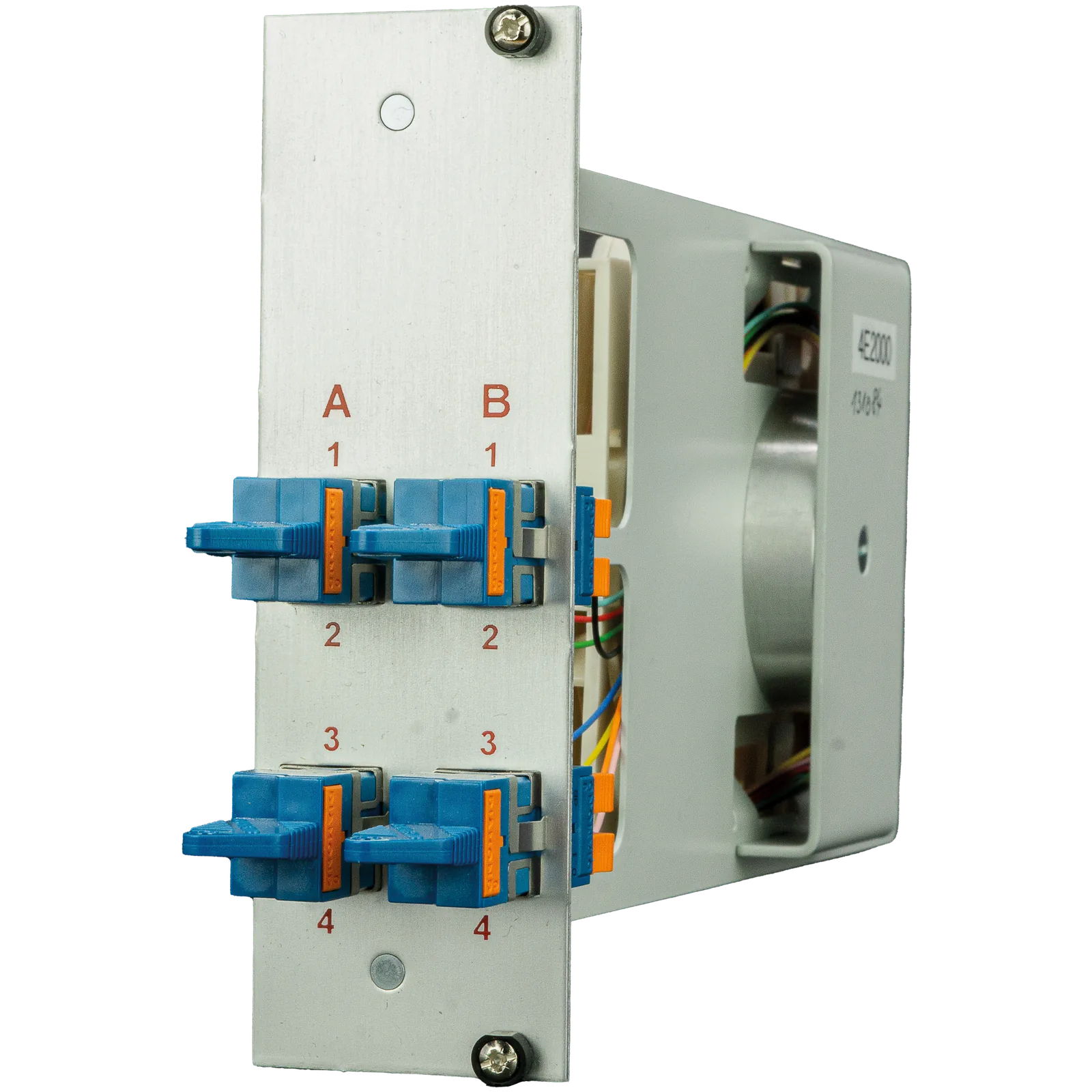

• E2000-Stecker: Automatischer Staubschutz, ideal für sensible Umgebungen
• MPO/MTP: 8-24 Fasern pro Stecker für 400G-Anwendungen

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Technische Spezifikationen: Die entscheidenden Parameter für Hochdichte Spleißmodule

Bei der Auswahl von Hochdichte Spleißmodulen für 288 Fasern sind präzise technische Anforderungen entscheidend. Die Dämpfungswerte müssen nach IEC 61300-3-4 unter 0,25 dB für Singlemode und unter 0,35 dB für Multimode liegen. Moderne Systeme erreichen typische Werte von 0,15 dB, was zusätzliche Reserven für längere Übertragungsstrecken schafft.

Die Packungsdichte wird durch die Spleißkassettenarchitektur bestimmt. Hochwertige Systeme nutzen gestapelte Kassetten mit 12 oder 24 Fasern pro Ebene, wobei jede Kassette einzeln entnehmbar ist. Dies ermöglicht Wartungsarbeiten ohne Betriebsunterbrechung benachbarter Fasern.

Parameter	Standard-Module	Hochdichte-Module
Fasern pro HE	48-72	96
Fasern pro 4HE	192	288
Einbautiefe	300-350mm	250-300mm
Biegeradius	30mm Standard	15mm optimiert
Norm-Konformität	EN 50173	EN 50173 + ISO/IEC 11801

Kabelmanagement und Luftstromoptimierung in hochdichten Umgebungen

Ein oft unterschätzter Aspekt bei Spleißmodulen für Rechenzentren ist das integrierte Kabelmanagement. Bei 288 Fasern auf engstem Raum wird die strukturierte Kabelführung zum kritischen Erfolgsfaktor. Moderne Systeme verfügen über mehrschichtige Kabelkanäle mit 4mm, 5mm oder 13mm Durchmesser, die nicht nur Ordnung schaffen, sondern aktiv zur Kühlung beitragen.

Die thermische Optimierung erfolgt durch perforierte Rückwände und seitliche Lüftungsschlitze, die den Luftstrom nach dem Hot-Aisle/Cold-Aisle-Prinzip unterstützen. Tests zeigen, dass optimierte Hochdichte Spleißmodule die Kühleffizienz um bis zu 15 Prozent verbessern können.

• Integrierte Kabelführungsringe alle 50mm
• Farbcodierte Kassettensysteme nach TIA-606-B
• Ausziehbare Module für Frontzugang
• Radius-Limiter zum Schutz vor Überbiegung
• Potenzialausgleich nach EN 50310

Migration von Legacy-Systemen: Der strukturierte Upgrade-Pfad

Viele Rechenzentren stehen vor der Herausforderung, bestehende 48-Faser-Systeme auf moderne Hochdichte Spleißmodule mit 288 Fasern zu migrieren. Ein strukturierter Migrationspfad minimiert Betriebsunterbrechungen und schützt bestehende Investitionen.

Phase 1 beginnt mit der Bestandsaufnahme: Dokumentation aller aktiven Verbindungen, Identifikation ungenutzter Kapazitäten und Planung der neuen Topologie. In Phase 2 erfolgt die parallele Installation der neuen Module, wobei kritische Verbindungen nachts oder am Wochenende umgeschaltet werden.

Die Fiber Products SlimConnect-Serie ermöglicht dabei eine besonders effiziente Migration: Durch die modulare Bauweise können bestehende LC- oder SC-Verbindungen 1:1 in die neuen Systeme übernommen werden. Die 5 Jahre Garantie sichert die Investition langfristig ab.

ROI-Berechnung: Wann sich Hochdichte-Systeme rechnen

Die Investition in ein Spleißmodul für Rechenzentren mit hoher Portdichte amortisiert sich durch mehrere Faktoren. Bei durchschnittlichen Rack-Kosten von 1.000 Euro pro HE und Jahr spart ein 288-Faser-System gegenüber konventionellen Lösungen mindestens 2 Höheneinheiten – das entspricht 2.000 Euro jährlich.

• Eingesparte Rack-Fläche: 2-3 HE pro 288 Fasern
• Reduzierte Kühlkosten: 15% weniger durch optimierten Luftstrom
• Geringere Wartungszeiten: 50% schnellerer Zugang
• Vermiedene Ersatzinvestitionen: Modularer Ausbau statt Neukauf
• Höhere Verfügbarkeit: Weniger Verbindungspunkte = weniger Fehlerquellen

FAQ: Häufige technische Fragen zu Hochdichte Spleißmodulen

Welche Fasertypen sind für 288-Faser-Systeme geeignet?

Moderne Hochdichte Spleißmodule unterstützen sowohl Singlemode (OS2) als auch Multimode-Fasern (OM3/OM4/OM5). Für Rechenzentren empfehlen wir OM4-Fasern für Strecken bis 400m bei 100G oder OM5 für erweiterte Wellenlängenmultiplex-Anwendungen.

Wie erfolgt die Dokumentation bei 288 Fasern?

Strukturierte Verkabelung nach EN 50173 ist essentiell. Moderne Systeme nutzen QR-Codes pro Modul, digitale Dokumentationssysteme und farbcodierte Kassetten nach TIA-606-B Standard.

Sind MPO-Stecker in Hochdichte-Modulen integrierbar?

Ja, modulare Systeme wie VarioConnect unterstützen MPO/MTP-Module mit 12 oder 24 Fasern. Ein einzelnes 7TE-Modul kann bis zu zwei MPO-12-Stecker aufnehmen.

Welche Biegeradien sind bei hoher Portdichte einzuhalten?

Trotz hoher Dichte müssen die Mindestbiegeradien von 15mm für Singlemode und 30mm für Multimode eingehalten werden. Hochwertige Module haben integrierte Radius-Limiter.

Wie wirkt sich die Portdichte auf die Dämpfung aus?

Bei professioneller Installation bleibt die Dämpfung unter 0,25 dB pro Verbindung unabhängig von der Portdichte. Entscheidend sind Qualität der Stecker und fachgerechte Terminierung.

Können bestehende Patchkabel weiterverwendet werden?

Ja, sofern die Steckertypen kompatibel sind. Modulare Systeme ermöglichen die Übernahme bestehender LC-, SC- oder E2000-Patchkabel ohne Neuanschaffung.

Die Wahl des richtigen Spleißmoduls für Rechenzentren erfordert eine ganzheitliche Betrachtung von Portdichte, Modularität und Zukunftssicherheit. Mit Hochdichte Spleißmodulen für bis zu 288 Fasern schaffen Sie die Grundlage für skalierbare, wirtschaftliche Datacenter-Infrastrukturen. Kontaktieren Sie unsere Experten für eine individuelle Beratung zu Ihrer spezifischen Anforderung.
