Spleißmodule kaufen: Worauf Profis bei der Systemauswahl achten
Spleißmodule kaufen: Worauf Profis bei der Systemauswahl achten
Beim Spleißmodule kaufen entscheidet die richtige Spleißmodul Systemauswahl über Wirtschaftlichkeit und Zukunftssicherheit Ihrer Glasfaser Beschaffung – moderne hochdichte Systeme mit bis zu 96 Fasern auf 1HE reduzieren Installationszeiten um bis zu 80 Prozent und senken die Total Cost of Ownership über 25 Jahre Betriebsdauer erheblich. Die Wahl zwischen vorkonfektionierten Modulen, unterschiedlichen Steckertypen (LC, SC, E2000, MPO) und Packungsdichten bestimmt nicht nur die Anfangsinvestition, sondern vor allem die langfristigen Betriebs- und Wartungskosten Ihrer FTTH-Installation.
Die 5 kritischen Auswahlkriterien für professionelle Spleißmodule
Bei der Systemauswahl für Spleißmodule müssen Installationsfirmen fünf zentrale Kriterien bewerten, die über den Projekterfolg entscheiden. Jedes dieser Kriterien hat direkte Auswirkungen auf Installationszeit, Wartungsaufwand und Skalierbarkeit.
- Packungsdichte: Moderne 1HE-Systeme bieten bis zu 96 LC-Duplex-Ports oder 48 SC-Duplex-Ports – eine Verdopplung gegenüber konventionellen Lösungen
- Vorkonfektionierung: Werksseitig getestete Module mit Dämpfungswerten < 0,25 dB sparen bis zu 15 Minuten Installationszeit pro Faser
- Modularität: Austauschbare Frontplatten ermöglichen Mischbestückung verschiedener Steckertypen im selben Gehäuse
- Biegeradius-Management: Integrierte Faserführung mit mindestens 30mm Biegeradius nach IEC 60793-2-50
- Dokumentation: Vollständige Messprotokolle und Beschriftungssysteme für VDE 0888-730 konforme Installation
Packungsdichte als Wirtschaftlichkeitsfaktor: 1HE vs. 3HE Systeme
Die Wahl der richtigen Packungsdichte bestimmt maßgeblich die Wirtschaftlichkeit Ihrer Installation. 1HE-Systeme wie die SlimConnect-Serie erreichen eine Portdichte von 96 Fasern pro Höheneinheit, während klassische Systeme nur 48 Fasern unterbringen. Diese Verdopplung der Kapazität bedeutet bei einem typischen 42HE-Rack eine Kapazitätssteigerung von 2.016 auf 4.032 Fasern.
| Systemtyp | Fasern pro HE | Fasern pro 42HE-Rack | Platzeinsparung |
|---|---|---|---|
| Standard 2HE | 48 LC-Duplex | 1.008 Fasern | Referenz |
| SlimConnect 1HE | 96 LC-Duplex | 4.032 Fasern | 75% weniger Raum |
| VarioConnect 3HE | 288 LC-Duplex | 4.032 Fasern | Maximale Modularität |
Für Installationsfirmen bedeutet dies konkret: Bei einem Wohnquartier mit 200 Wohneinheiten benötigen Sie statt vier konventionellen Boxen nur noch zwei moderne 1HE-Module. Die Materialkostenersparnis liegt bei etwa 35 Prozent, die Installationszeit reduziert sich um 50 Prozent.
Steckertypen richtig auswählen: LC, SC, E2000 oder MPO?
Die Wahl des richtigen Steckertyps hängt vom Einsatzgebiet und den technischen Anforderungen ab. Während LC-Stecker maximale Portdichte bieten, punkten E2000-Systeme mit integriertem Staubschutz und Rückflussdämpfungen > 60 dB.
Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.
- LC-Stecker: Standard für FTTH-Installationen, 1,25mm Ferrule, höchste Packungsdichte mit 96 Ports pro HE
- SC-Stecker: Robuste 2,5mm Ferrule, ideal für Backbone-Verbindungen, einfacher Schnappverschluss

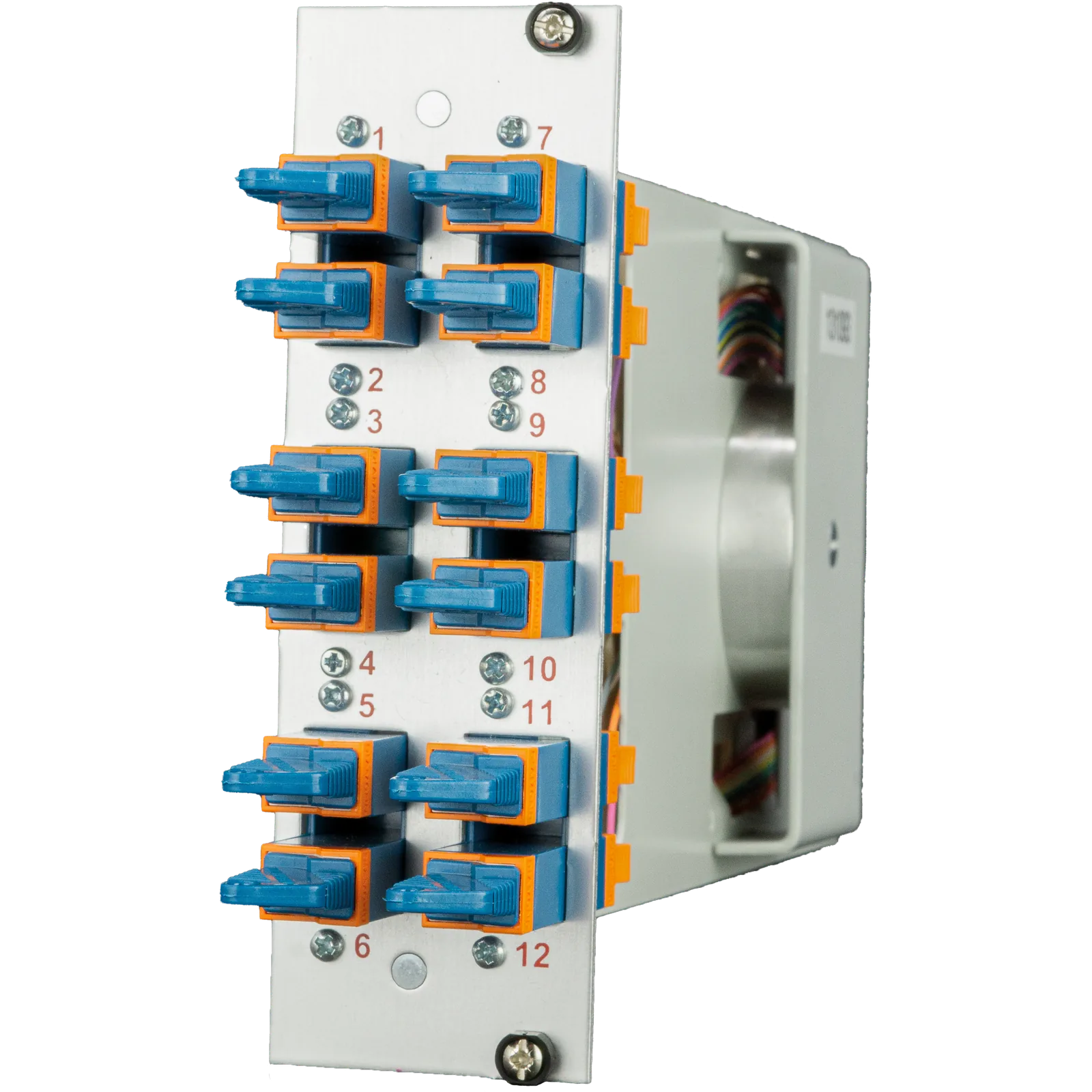

- E2000-Stecker: Premium-Lösung mit Schutzblende, < 0,1 dB Einfügedämpfung, ideal für kritische Anwendungen
- MPO/MTP: Multi-Faser-Lösung mit 12/24 Fasern, unverzichtbar für 400G/800G Verbindungen
Vorkonfektionierung vs. Feldspleißung: Der Zeitfaktor
Die Entscheidung zwischen vorkonfektionierten Modulen und Feldspleißung hat massive Auswirkungen auf Ihre Projektlaufzeit. Eine einzelne Feldspleißung benötigt inklusive Vorbereitung, Durchführung und Dokumentation etwa 15-20 Minuten pro Faser. Bei einem 96-Faser-Modul bedeutet dies 24-32 Arbeitsstunden.
| Arbeitsschritt | Feldspleißung (96 Fasern) | Vorkonfektioniert | Zeitersparnis |
|---|---|---|---|
| Faserpräparation | 8 Stunden | 0 Stunden | 100% |
| Spleißvorgang | 16 Stunden | 0 Stunden | 100% |
| Dämpfungsmessung | 4 Stunden | 0 Stunden | 100% |
| Montage & Anschluss | 2 Stunden | 2 Stunden | 0% |
| Gesamt | 30 Stunden | 2 Stunden | 93% |
Normkonformität und Zertifizierung: Die rechtlichen Anforderungen
Seit Februar 2026 gelten mit der VDE 0800-730 neue Anforderungen für Glasfaserinstallationen in Gebäuden. Spleißmodule müssen dabei folgende Normen erfüllen: IEC 61754 für Steckverbinder, IEC 61753 für Umweltanforderungen und IEC 61300 für Prüfverfahren. Die richtige Spleißmodul Systemauswahl berücksichtigt diese Anforderungen bereits in der Planungsphase.
- IEC 61754-15: Spezifikation für E2000-Steckverbinder mit garantierter Rückflussdämpfung
- IEC 60529: IP-Schutzklassen für Industrieanwendungen, mindestens IP54 für Außenbereich
- EN 50173-1: Generische Verkabelungssysteme, definiert Kategorien und Klassen
- ISO/IEC 14763-3: Prüfung von Glasfaserverkabelung mit OTDR-Messungen
Skalierbarkeit und Zukunftssicherheit: Investitionsschutz über 25 Jahre
Bei der Glasfaser Beschaffung müssen Sie heute schon die Anforderungen von morgen mitdenken. Modulare Systeme wie die VarioConnect-Serie ermöglichen nachträgliche Erweiterungen ohne Komplettaustausch. Ein 3HE-Grundrahmen kann initial mit 96 Fasern bestückt und später auf 288 Fasern erweitert werden.
Die Migration von 10G auf 40G/100G-Verbindungen erfordert oft den Wechsel von LC auf MPO-Stecker. Modulare Systeme erlauben den Tausch einzelner Kassetten, während das Grundsystem bestehen bleibt. Diese Flexibilität reduziert die Total Cost of Ownership um bis zu 40 Prozent über die gesamte Lebensdauer.
Kabelmanagement und Biegeradius: Langlebigkeit durch richtige Faserführung
Professionelle Spleißmodule implementieren ein durchdachtes Kabelmanagement mit definierten Biegeradien. Die ITU-T G.657.A2 spezifiziert einen minimalen Biegeradius von 7,5mm für moderne biegeunempfindliche Fasern, während Standard-Singlemode-Fasern 30mm benötigen.
- Integrierte Faserführung: Vordefinierte Kabelwege mit R≥30mm verhindern Mikrobiegungen
- Überlängenmanagement: Reserveschleifen von 1-2m pro Faser für spätere Nacharbeiten
- Zugentlastung: Aramidgarn-Befestigung verhindert mechanische Belastung der Fasern
- Farbcodierung: Nach DIN VDE 0888-2 für eindeutige Faseridentifikation
Praktisches Beispiel: FTTH-Installation für 200 Wohneinheiten
Ein konkretes Projekt verdeutlicht die Bedeutung der richtigen Spleißmodul Systemauswahl: Bei einem FTTH-Rollout für 200 Wohneinheiten mit je 2 Fasern (400 Fasern gesamt) stehen verschiedene Systemoptionen zur Verfügung. Die Entscheidung beeinflusst direkt Investition und Betriebskosten.
| Lösung | Anzahl Module | Rack-Platz | Installationszeit | Erweiterbarkeit |
|---|---|---|---|---|
| Standard 48-Faser | 9 Module | 18 HE | 72 Stunden | Begrenzt |
| SlimConnect 96-Faser | 5 Module | 5 HE | 10 Stunden | +50% Reserve |
| VarioConnect 288-Faser | 2 Module | 6 HE | 8 Stunden | +44% Reserve |
Die SlimConnect-Lösung bietet hier das beste Verhältnis aus Platzbedarf und Flexibilität. Mit 5 Jahren Garantie und der Möglichkeit zur nachträglichen Erweiterung sichern Sie Ihre Investition langfristig ab.
Wartung und Service: Lebenszyklus-Kosten minimieren
Die laufenden Betriebskosten übersteigen oft die Anfangsinvestition. Professionelle Spleißmodule reduzieren Wartungsaufwand durch wartungsfreie Komponenten und einfache Austauschbarkeit. Ein defektes Modul kann in wenigen Minuten getauscht werden, ohne benachbarte Verbindungen zu beeinträchtigen.
Moderne Systeme mit Diamond-Qualität erreichen MTBF-Werte (Mean Time Between Failure) von über 500.000 Stunden. Bei durchschnittlicher Nutzung entspricht dies einer Lebensdauer von über 50 Jahren. Die Diamond-Partnerschaft garantiert dabei langfristige Ersatzteilversorgung und technischen Support.
FAQ: Häufige Fragen zur Spleißmodul-Beschaffung
Welche Packungsdichte ist für FTTH-Projekte optimal?
Für FTTH-Installationen empfehlen sich 1HE-Module mit 96 LC-Duplex-Ports. Diese bieten ausreichend Kapazität für 48 Wohneinheiten pro Modul bei maximaler Platzersparnis. Die hohe Dichte reduziert den Raumbedarf im Technikraum um bis zu 75 Prozent.
Wann lohnen sich vorkonfektionierte Module?
Vorkonfektionierte Module rechnen sich ab etwa 24 Fasern. Die Zeitersparnis von 93 Prozent und die garantierte Qualität mit < 0,25 dB Dämpfung kompensieren die höheren Materialkosten bereits bei kleinen Projekten.
Welcher Steckertyp für Industrieumgebungen?
In Industrieumgebungen empfehlen sich E2000-Stecker mit integrierter Schutzblende. Sie bieten IP65-Schutz gegen Staub und Feuchtigkeit sowie höchste Rückflussdämpfung von > 60 dB für störungsfreie Signalübertragung.
Wie wichtig ist die Modularität?
Modularität ist entscheidend für Zukunftssicherheit. Systeme mit austauschbaren Kassetten ermöglichen die Migration von LC auf MPO für 400G/800G ohne Komplettaustausch. Dies reduziert Upgrade-Kosten um bis zu 70 Prozent.
Welche Normen sind 2026 zwingend?
Ab Februar 2026 ist die VDE 0800-730 für Gebäudeinstallationen verpflichtend. Zusätzlich müssen Spleißmodule IEC 61754 für Steckverbinder und IEC 61300 für Prüfverfahren erfüllen. Die CE-Kennzeichnung ist obligatorisch.
Was kostet ein professionelles Spleißmodul?
Professionelle 1HE-Module mit 96 LC-Duplex-Ports liegen bei etwa 800-1.200 Euro netto. Vorkonfektionierte Systeme mit Messprokollen kosten 20-30 Prozent mehr, sparen aber 28 Arbeitsstunden Installationszeit ein.
Fazit: Die richtige Systemauswahl sichert Projekterfolg
Die professionelle Spleißmodul Systemauswahl beim Spleißmodule kaufen entscheidet über Wirtschaftlichkeit und Zukunftssicherheit Ihrer Glasfaser Beschaffung. Moderne hochdichte Systeme mit bis zu 96 Fasern auf 1HE, werksseitiger Vorkonfektionierung und modularem Aufbau reduzieren Installationszeiten um bis zu 93 Prozent und senken die Total Cost of Ownership erheblich.
Für Installationsfirmen bedeutet dies: Investieren Sie in zukunftssichere, modulare Systeme mit ausreichenden Reserven. Die höhere Anfangsinvestition amortisiert sich durch reduzierte Installationszeiten und niedrigere Wartungskosten innerhalb der ersten zwei Jahre. Mit 5 Jahren Garantie und der Flexibilität für zukünftige Technologien sichern Sie Ihre Projekte langfristig ab.
Alle modularen Glasfaserkomponenten finden Sie direkt im Fiber Products Shop – mit 5 Jahren Herstellergarantie.
