Rechenzentrums-Upgrade mit VarioConnect 3HE
Rechenzentrums-Upgrade mit VarioConnect 3HE: Komplettanleitung für Hochdichte Glasfaser-Migration
Das Rechenzentrum Spleißbox VarioConnect 3HE ermöglicht die Hochdichte Glasfaser-Verkabelung mit bis zu 288 Fasern auf nur 3 Höheneinheiten und löst damit die kritische Herausforderung moderner Rechenzentren: maximale Portdichte bei gleichzeitiger Zugänglichkeit. Diese modulare Spleißbox-Lösung bietet durch ihre austauschbaren Frontmodule eine Verdopplung der Faserdichte gegenüber herkömmlichen Systemen und reduziert gleichzeitig den benötigten Schrankplatz um bis zu 50 Prozent.
Die Migration bestehender Glasfaserinfrastrukturen auf Hochdichte-Systeme wie VarioConnect 3HE folgt einem systematischen Prozess, der von der Bestandsaufnahme über die Planung bis zur schrittweisen Implementierung reicht. Dieser Leitfaden zeigt Ihnen die technischen Anforderungen, praktischen Umsetzungsschritte und messbaren Vorteile für Ihr Rechenzentrum.
Technische Grundlagen: VarioConnect 3HE Systemarchitektur

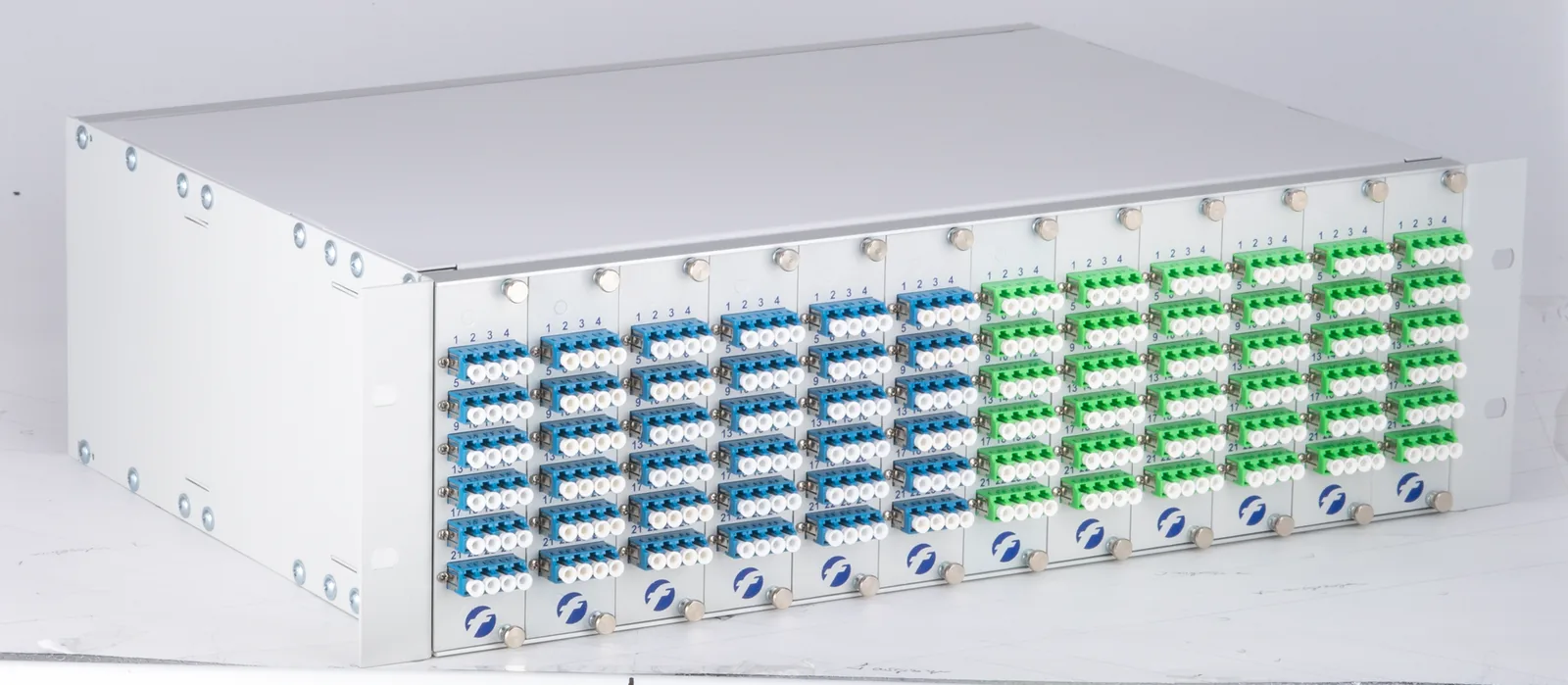

Das VarioConnect 3HE System basiert auf einer modularen Bauweise mit austauschbaren Frontmodulen, die verschiedene Steckertypen aufnehmen können. Die Grundeinheit besteht aus einem 19-Zoll-Gehäuse nach IEC 60297-3-100 mit integrierter Kabelführung und Spleißkassettenaufnahme.
| Technische Spezifikation | VarioConnect 3HE | Herkömmliche Systeme |
|---|---|---|
| Maximale Faserkapazität | 288 Fasern | 144 Fasern |
| Höheneinheiten | 3 HE | 3-6 HE |
| Frontmodule pro Einheit | bis zu 24 | 12-16 |
| Steckertypen | LC, SC, E2000, MPO | Meist nur LC/SC |
| Spleißkassetten | 12 Stück | 6-8 Stück |
Die Frontmodule sind in verschiedenen Bestückungsvarianten verfügbar: LC-Duplex mit 12 Ports, SC-Simplex mit 6 Ports oder MPO mit 3 Ports pro Modul. Diese Flexibilität ermöglicht die optimale Anpassung an bestehende Verkabelungsstrukturen.
Bestandsanalyse: Vorbereitung der Migration
Vor der Migration auf das Rechenzentrum Spleißbox VarioConnect 3HE System ist eine detaillierte Bestandsaufnahme der vorhandenen Glasfaserinfrastruktur erforderlich. Diese umfasst die Dokumentation aller aktiven Verbindungen, die Erfassung der Steckertypen und die Bewertung der Auslastung.
- Erfassung aller aktiven Glasfaserverbindungen mit OTDR-Messung nach IEC 61280-4-2
- Dokumentation der Dämpfungswerte (typisch < 0,35 dB für LC-Verbindungen)
- Kategorisierung nach Übertragungsraten: 10G, 40G, 100G oder 400G
- Identifikation von Singlemode OS2 und Multimode OM3/OM4/OM5 Fasern
- Bewertung der Biegeradien und Kabelführungswege
- Prüfung der vorhandenen Schranktiefe (mindestens 800 mm empfohlen)
Die systematische Erfassung bildet die Grundlage für die Migrationsplanung und verhindert Ausfallzeiten während der Umstellung. Besonders kritisch sind dabei die Hauptverbindungen zwischen Serverracks und Netzwerkverteilern.
Planungsphase: Dimensionierung und Konfiguration
Die Dimensionierung des VarioConnect 3HE Systems erfolgt anhand der ermittelten Bestandsdaten und der prognostizierten Wachstumsraten. Rechenzentren planen typischerweise mit einer Reservekapazität von 30 Prozent für zukünftige Erweiterungen.
Bei der Konfiguration der Frontmodule ist die Verteilung der Steckertypen entscheidend. Moderne Rechenzentren setzen zunehmend auf MPO/MTP-Verbindungen für 40G/100G-Anwendungen, während LC-Duplex weiterhin für 10G-Verbindungen dominiert.
Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.
Die Planung der Spleißkassettenbelegung folgt dem Prinzip der strukturierten Verkabelung nach EN 50173-5. Jede Kassette fasst bis zu 24 Spleißverbindungen und sollte logisch nach Gebäudebereichen oder Servergruppen organisiert werden.
Implementierung: Schrittweise Migration ohne Betriebsunterbrechung
Die Migration auf das Hochdichte Glasfaser System VarioConnect 3HE erfolgt idealerweise in definierten Phasen, um den laufenden Betrieb nicht zu gefährden. Der Prozess beginnt mit der Installation der neuen Spleißbox parallel zum Bestandssystem.
- Phase 1: Montage der VarioConnect 3HE Einheit im Verteilerraum
- Phase 2: Einzug der Stammkabel und Vorbereitung der Spleißkassetten
- Phase 3: Sukzessive Umspleißung nach Prioritätsstufen
- Phase 4: Installation der konfigurierten Frontmodule
- Phase 5: Patchung und Inbetriebnahme der Verbindungen
- Phase 6: Abschlussmessung und Dokumentation nach IEC 14763-3
Kritische Verbindungen werden während geplanter Wartungsfenster migriert, während weniger wichtige Strecken im laufenden Betrieb umgestellt werden können. Die modulare Bauweise ermöglicht dabei eine schrittweise Erweiterung ohne Komplettumbau.
Spleißtechnik: Präzision für maximale Übertragungsqualität
Die Qualität der Spleißverbindungen bestimmt maßgeblich die Leistungsfähigkeit des Gesamtsystems. Moderne Fusionsspleißgeräte erreichen Dämpfungswerte von unter 0,02 dB pro Spleiß bei Singlemode-Fasern.
| Spleißparameter | Singlemode OS2 | Multimode OM4 |
|---|---|---|
| Typische Spleißdämpfung | < 0,02 dB | < 0,05 dB |
| Maximale Dämpfung | 0,05 dB | 0,10 dB |
| Rückflussdämpfung | > 60 dB | > 35 dB |
| Spleißzeit pro Faser | 7 Sekunden | 7 Sekunden |

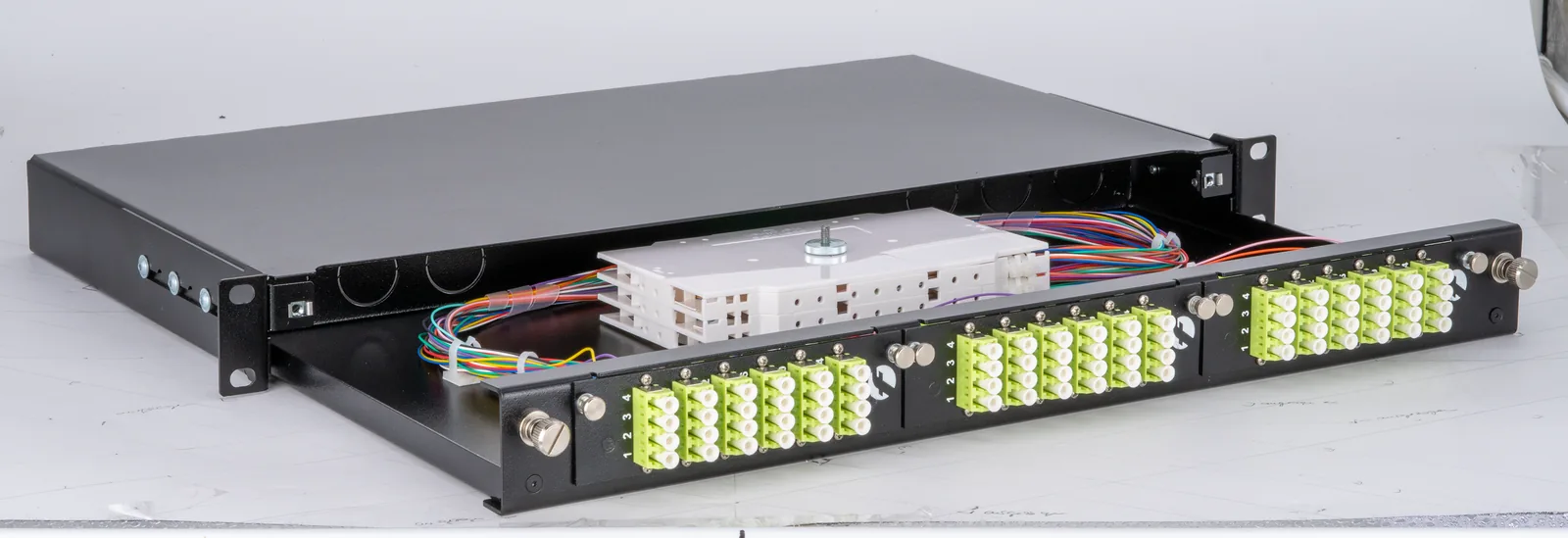

Die Spleißkassetten des VarioConnect 3HE Systems bieten optimierte Faserführung mit definierten Biegeradien von mindestens 30 mm. Dies gewährleistet die Einhaltung der Spezifikationen auch bei hoher Packungsdichte.
Kabelmanagement: Strukturierte Faserführung bei Hochdichte
Bei 288 Fasern auf 3 Höheneinheiten ist ein durchdachtes Kabelmanagement essentiell. Das Rechenzentrum Spleißbox VarioConnect 3HE System integriert mehrere Ebenen der Kabelführung für optimale Übersichtlichkeit.
Die rückseitige Kabeleinführung erfolgt über vorkonfektionierte Kabeldurchführungen mit Zugentlastung nach EN 50174-2. Intern werden die Fasern über definierte Führungskanäle zu den Spleißkassetten geleitet, wobei Kreuzungen vermieden werden.
- Separate Führungsebenen für Stamm- und Patchkabel
- Farbcodierte Kennzeichnung nach TIA-606-C Standard
- Integrierte Kabelreserve von mindestens 1 Meter pro Faser
- Beschriftungsfelder an Frontmodulen und Kassetten
- Dokumentation in digitalem Kabelmanagement-System
Messtechnik: Qualitätssicherung nach Normen
Nach Abschluss der Migration erfolgt die messtechnische Abnahme aller Glasfaserstrecken. Die Messungen dokumentieren die Einhaltung der geforderten Übertragungsparameter und dienen als Referenz für spätere Wartungsarbeiten.
Die Dämpfungsmessung erfolgt bidirektional bei den Wellenlängen 1310 nm und 1550 nm für Singlemode sowie 850 nm und 1300 nm für Multimode-Fasern. Das VarioConnect 3HE System mit hochwertigen Steckverbindungen erreicht dabei Gesamtdämpfungen von typisch unter 1,5 dB für komplette Übertragungsstrecken inklusive aller Steckverbindungen.
Wirtschaftlichkeit: Investitionsschutz durch Modularität
Die Migration auf ein Hochdichte Glasfaser System wie VarioConnect 3HE amortisiert sich durch mehrere Faktoren. Die Reduzierung des benötigten Schrankplatzes spart direkte Kosten für zusätzliche Verteilerschränke und deren Klimatisierung.
Ein konkretes Beispiel: Bei einer Erweiterung von 144 auf 288 Fasern würden herkömmliche Systeme 6 Höheneinheiten benötigen, während VarioConnect 3HE mit 3 Höheneinheiten auskommt. Bei durchschnittlichen Kosten von 500 Euro pro Höheneinheit und Jahr für Stellplatz und Kühlung ergibt sich eine jährliche Ersparnis von 1.500 Euro.
- Reduzierung der Stellplatzkosten um 50 Prozent
- Vereinfachte Wartung durch bessere Zugänglichkeit
- Skalierbarkeit ohne Systemwechsel bis 288 Fasern
- Zukunftssicherheit für 400G/800G Ethernet-Anwendungen
- Wiederverwendbarkeit der Module bei Technologiewechsel
Praxisbeispiel: Migration eines mittelgroßen Rechenzentrums
Ein regionales Rechenzentrum mit 200 Serverracks und einer bestehenden Glasfaserinfrastruktur von 120 Fasern stand vor der Herausforderung, die Kapazität für neue Hochgeschwindigkeitsverbindungen zu verdoppeln. Die Implementierung des VarioConnect 3HE Systems erfolgte in drei Wochen.
In der ersten Woche wurde die neue Spleißbox installiert und die Stammkabel eingezogen. Die zweite Woche diente dem systematischen Umspleißen der Verbindungen, wobei täglich 40 Fasern migriert wurden. In der dritten Woche erfolgten die Abschlussmessungen und die Dokumentation im hausinternen Managementsystem.
Das Ergebnis: 240 verfügbare Faserports bei gleichbleibendem Platzbedarf, Dämpfungswerte unter 1,2 dB für alle Strecken und eine Reservekapazität von 20 Prozent für zukünftige Erweiterungen.
Wartung und Betrieb: Langfristige Systemstabilität
Das modulare Design des Rechenzentrum Spleißbox VarioConnect 3HE Systems vereinfacht Wartungsarbeiten erheblich. Einzelne Frontmodule können ohne Beeinträchtigung benachbarter Verbindungen getauscht werden.
Regelmäßige Wartungsintervalle umfassen die visuelle Inspektion der Steckverbindungen, die Reinigung der Ferrulen mit IPA-getränkten Reinigungsstäbchen und die stichprobenartige Kontrollmessung kritischer Strecken. Die empfohlene Wartungsfrequenz liegt bei einmal jährlich für normale Umgebungsbedingungen.
Integration in bestehende Managementsysteme
Moderne Rechenzentren nutzen automatisierte Infrastruktur-Managementsysteme zur Verwaltung ihrer Glasfaserverbindungen. Das VarioConnect 3HE System unterstützt die Integration durch standardisierte Kennzeichnungen und optionale RFID-Tags an den Frontmodulen.
Die digitale Dokumentation erfasst alle relevanten Parameter: Fasertyp, Dämpfungswerte, Verbindungspfade und Wartungshistorie. Bei Störungen ermöglicht dies eine schnelle Fehleranalyse und minimiert Ausfallzeiten.
Häufige Fragen zur VarioConnect 3HE Migration
Wie lange dauert die komplette Migration eines Rechenzentrums?
Die Migrationsdauer hängt von der Anzahl der Fasern ab. Bei 100 Fasern ist mit etwa 2 Wochen zu rechnen, bei 200 Fasern mit 3-4 Wochen. Dies beinhaltet Installation, Spleißarbeiten und Abschlussmessungen.
Können verschiedene Fasertypen in einer Spleißbox kombiniert werden?
Ja, das VarioConnect 3HE System ermöglicht die parallele Führung von Singlemode OS2 und Multimode OM3/OM4/OM5 Fasern. Die Trennung erfolgt durch separate Spleißkassetten und farbcodierte Kennzeichnung.
Welche Steckertypen sind für 400G-Ethernet optimal?
Für 400G-Ethernet haben sich MPO-24 und MPO-32 Steckverbinder etabliert. Das VarioConnect 3HE System unterstützt diese mit speziellen Frontmodulen für Paralleloptik-Anwendungen.
Wie wird die Rückwärtskompatibilität zu älteren Systemen gewährleistet?
Durch den Einsatz standardkonformer Steckverbinder nach IEC 61754 ist die Kompatibilität zu bestehenden Systemen gegeben. Adapter ermöglichen zudem die Verbindung unterschiedlicher Steckertypen.
Welche Garantieleistungen gelten für das System?
Fiber Products gewährt 5 Jahre Garantie auf alle VarioConnect Systemkomponenten bei sachgemäßer Installation und Nutzung – einzigartig in der Branche.
Ist eine Erweiterung im laufenden Betrieb möglich?
Ja, die modulare Bauweise ermöglicht das Nachrüsten zusätzlicher Frontmodule und Spleißkassetten ohne Betriebsunterbrechung bestehender Verbindungen.
Fazit: Zukunftssichere Glasfaserinfrastruktur
Die Migration auf das Rechenzentrum Spleißbox VarioConnect 3HE System für Hochdichte Glasfaser-Anwendungen ist eine strategische Investition in die Zukunftsfähigkeit von Rechenzentren. Mit bis zu 288 Fasern auf nur 3 Höheneinheiten bietet das System die notwendige Skalierbarkeit für wachsende Bandbreitenanforderungen.
Die systematische Vorgehensweise von der Bestandsanalyse über die Planung bis zur schrittweisen Implementation minimiert Risiken und gewährleistet einen reibungslosen Übergang. Als Hersteller modularer Glasfaserlösungen und offizieller Diamond-Partner bietet Fiber Products die komplette Systemlösung – von der Spleißbox bis zum E2000-Konnektor in Schweizer Präzisionsqualität mit 5 Jahren Garantie.
Für eine individuelle Beratung zu Ihrer Rechenzentrumsmodernisierung stehen Ihnen die Glasfaserspezialisten von Fiber Products zur Verfügung. Nutzen Sie die Expertise aus hunderten erfolgreicher Installationen im DACH-Raum für Ihr Upgrade-Projekt.
