Spleißen mit VarioConnect: Praxiswissen für professionelle Installateure

Modulare Spleißsysteme bieten maximale Flexibilität — setzen aber voraus, dass Installateure mit den Besonderheiten der Bauweise vertraut sind. Dieser Praxisleitfaden zeigt, worauf es beim Spleißen mit dem VarioConnect-System ankommt: von der richtigen Vorbereitung der Fasern über die Bestückung der Spleißkassetten bis zur finalen Qualitätsprüfung.

Grundlagen des professionellen Spleißens in modularen Systemen

Das Spleißen von Glasfasern in VarioConnect Systemen folgt einem strukturierten Ablauf, der sich von herkömmlichen Spleißboxen unterscheidet. Die modulare Bauweise mit 12 oder 24 Spleißkassetten ermöglicht eine übersichtliche Faserführung nach DIN EN 50173-1. Jede Kassette bietet Platz für 12 oder 24 Einzelspleiße mit definiertem Biegeradius von mindestens 30 mm.

Die Vorbereitung der Spleißarbeiten beginnt mit der korrekten Montage des VarioConnect Gehäuses im 19-Zoll-Verteiler. Das System wird mit den mitgelieferten Befestigungsschrauben fixiert und die Erdung nach VDE 0800 angeschlossen. Die Kabeldurchführungen werden entsprechend der Faseranzahl vorbereitet.

• Überprüfung der Lieferung auf Vollständigkeit (Gehäuse, Kassetten, Zugentlastungen)
• Kontrolle der benötigten Steckertypen (LC, SC, E2000, ST, FC)
• Bereitstellung des Spleißwerkzeugs und Reinigungsmaterials
• Vorbereitung der Dokumentationsunterlagen
• Einmessen der Kabelreserven (mindestens 3 Meter pro Seite)

Schritt-für-Schritt Anleitung für die VarioConnect Installation

Der praktische Teil des Spleißen Workshops, VarioConnect Trainings und der Installateur Schulung konzentriert sich auf die systematische Vorgehensweise. Nach der Gehäusemontage erfolgt die Kabeleinführung über die rückseitigen Kabeldurchführungen. Die Zugentlastung wird mit 15-20 Nm angezogen, um die mechanische Stabilität nach IEC 61300-2-6 zu gewährleisten.

Arbeitsschritt	Zeitbedarf	Werkzeug	Prüfkriterium
Gehäusemontage	5 Minuten	Kreuzschlitz PH2	Fester Sitz, Erdung
Kabeleinführung	10 Minuten	Kabelmesser	Zugentlastung 15-20 Nm
Faseraufteilung	15 Minuten	Buffer-Stripper	Biegeradius >30 mm
Spleißvorgang	3 Min/Spleiß	Spleißgerät	Dämpfung <0,1 dB
Dokumentation	20 Minuten	OTDR-Messgerät	Protokoll vollständig

Die Faseraufteilung in die einzelnen Spleißkassetten erfolgt nach dem Farbcode gemäß DIN VDE 0888-2. Jede Kassette wird einzeln aus dem System entnommen, ohne benachbarte Kassetten zu beeinflussen. Diese Modularität reduziert Servicezeiten erheblich.

Optimale Faserführung und Kassettenmanagement

Das Kassettenmanagement im VarioConnect System basiert auf einem durchdachten Schienensystem. Die Teleskopschienen ermöglichen das vollständige Herausziehen einzelner Kassetten bei laufendem Betrieb. Der integrierte Anschlag verhindert ein unbeabsichtigtes Herausfallen.

• Faserüberlängen von 1,5 Meter pro Kassette einplanen
• Kreuzungsfreie Faserführung durch getrennte Führungskanäle
• Farbcodierung der Kassetten für verschiedene Netzebenen
• Beschriftung nach Raumplan und Verteilerstruktur
• Reservekassetten für spätere Erweiterungen vorhalten

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Spleißtechnik für verschiedene Steckertypen

Die Wahl des richtigen Steckertyps hängt vom Einsatzgebiet ab. Im Spleißen Workshop, VarioConnect Training und der Installateur Schulung werden alle gängigen Steckerformate behandelt. LC-Stecker dominieren in Rechenzentren mit ihrer hohen Packungsdichte von 48 Ports auf 1HE. E2000-Stecker mit integrierter Schutzklappe eignen sich für industrielle Umgebungen nach IEC 61754-15.

Die Vorkonfektionierung mit Pigtails verkürzt die Installationszeit erheblich. Pigtails sind in Längen von 1,5 bis 3 Meter verfügbar und bereits mit hochwertigen Steckern ausgestattet. Die Spleißverbindung erfolgt im Mittelbereich der Kassette, wodurch beide Faserenden optimal geschützt sind.

Steckertyp	Anwendung	Dämpfung	Rückflussdämpfung
LC/APC	Rechenzentrum	<0,25 dB	>60 dB
SC/APC	Telekommunikation	<0,30 dB	>60 dB
E2000/APC	Industrie	<0,20 dB	>65 dB
LC/PC	LAN-Netze	<0,30 dB	>50 dB

Qualitätssicherung und Messprotokolle

Die Dokumentation der Spleißarbeiten ist integraler Bestandteil jeder professionellen Installation. Nach DIN EN 14763-3 müssen alle Spleißverbindungen mit einem OTDR-Messgerät überprüft werden. Die maximale Spleißdämpfung darf 0,1 dB bei Singlemode und 0,3 dB bei Multimode nicht überschreiten.

• Bidirektionale OTDR-Messung für präzise Dämpfungswerte
• Dokumentation der Spleißkoordinaten im Netzplan
• Fotodokumentation der Kassettenbestückung
• Übergabeprotokoll mit allen Messwerten
• Archivierung für spätere Serviceeinsätze

Die Messungen erfolgen bei 1310 nm und 1550 nm für Singlemode-Fasern. Bei Multimode-Installationen werden 850 nm und 1300 nm verwendet. Die Rückflussdämpfung muss bei APC-Steckern mindestens 60 dB betragen.

Troubleshooting und typische Fehlerquellen

Im praktischen Teil des Spleißen Workshops, VarioConnect Trainings und der Installateur Schulung werden häufige Fehlerquellen systematisch behandelt. Verschmutzte Steckerendflächen verursachen bis zu 70 Prozent aller Dämpfungsprobleme. Die Reinigung erfolgt mit fusselfreien Tüchern und Isopropanol nach IEC 61300-3-35.

Mechanische Belastungen durch zu kleine Biegeradien führen zu Mikrobiegeverlusten. Der Mindestbiegeradius beträgt 30 mm im unbelasteten und 60 mm im belasteten Zustand. Die korrekte Faserführung in den VarioConnect Kassetten verhindert diese Probleme durch vordefinierte Führungswege.

Zeitmanagement und Effizienzsteigerung

Die modulare Bauweise der VarioConnect Systeme ermöglicht paralleles Arbeiten mehrerer Techniker. Während ein Installateur die Kabeleinführung vorbereitet, kann ein zweiter bereits mit dem Spleißen in den ersten Kassetten beginnen. Diese Arbeitsaufteilung reduziert die Gesamtinstallationszeit um bis zu 40 Prozent.

• Vorkonfektionierte Pigtail-Sets für schnellere Installation
• Werkzeuglose Kassettenmontage spart Rüstzeiten
• Farbcodierte Faserführung verhindert Verwechslungen
• Modulare Erweiterung ohne Betriebsunterbrechung
• Standardisierte Arbeitsabläufe für alle VarioConnect Varianten

Integration in bestehende Netzinfrastrukturen

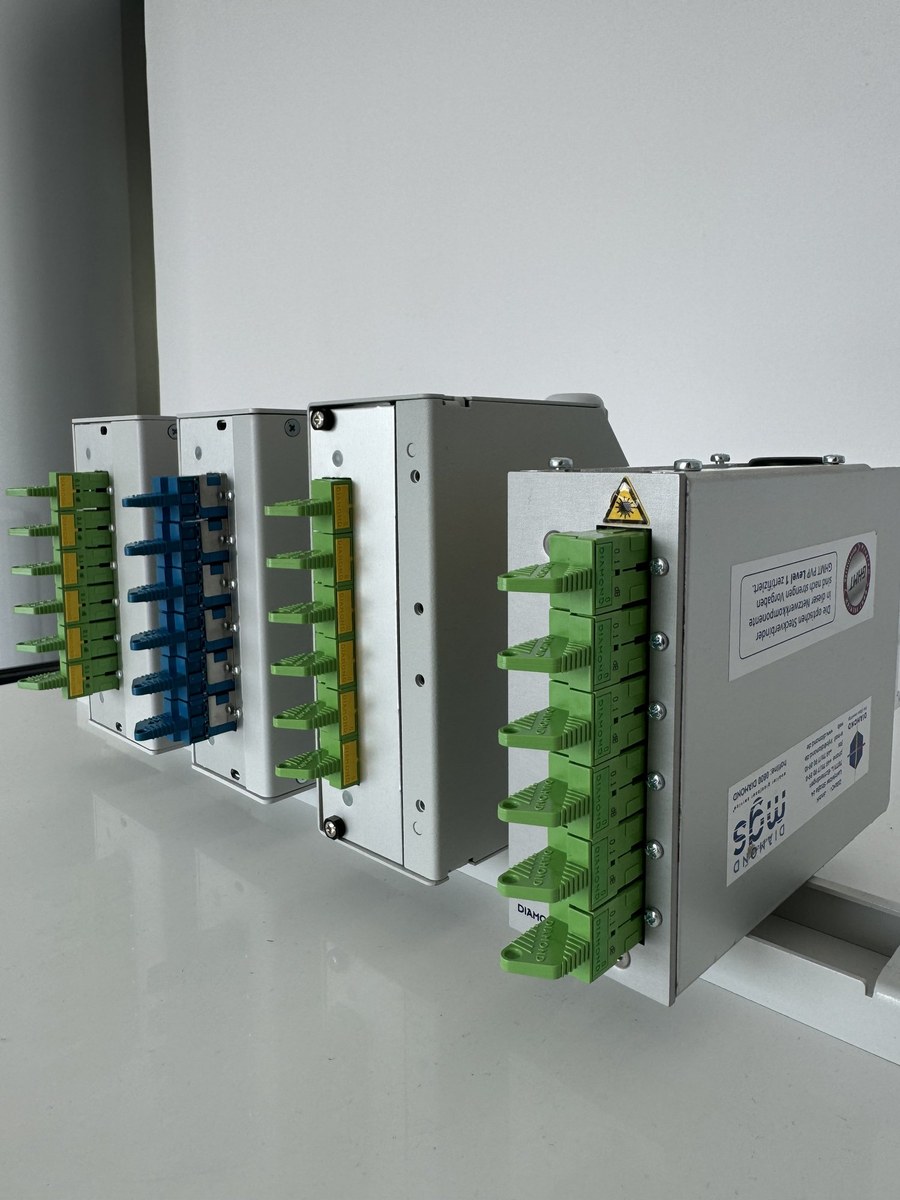

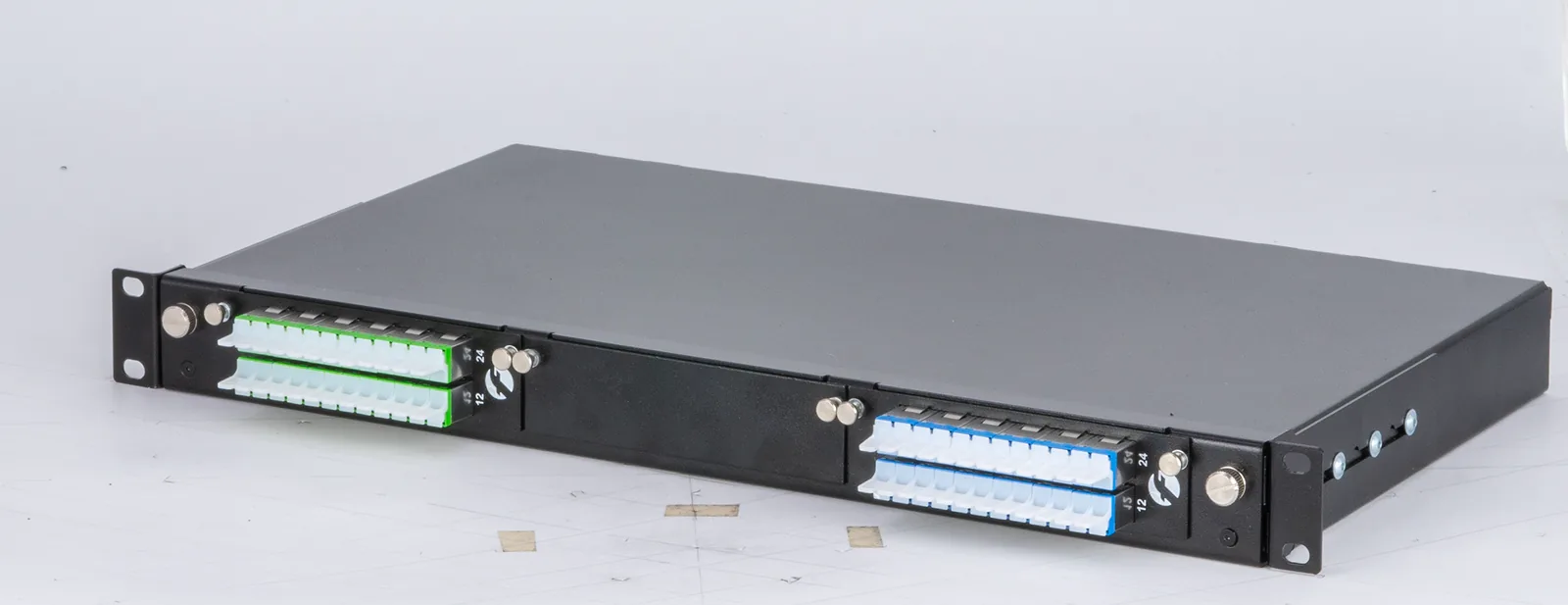

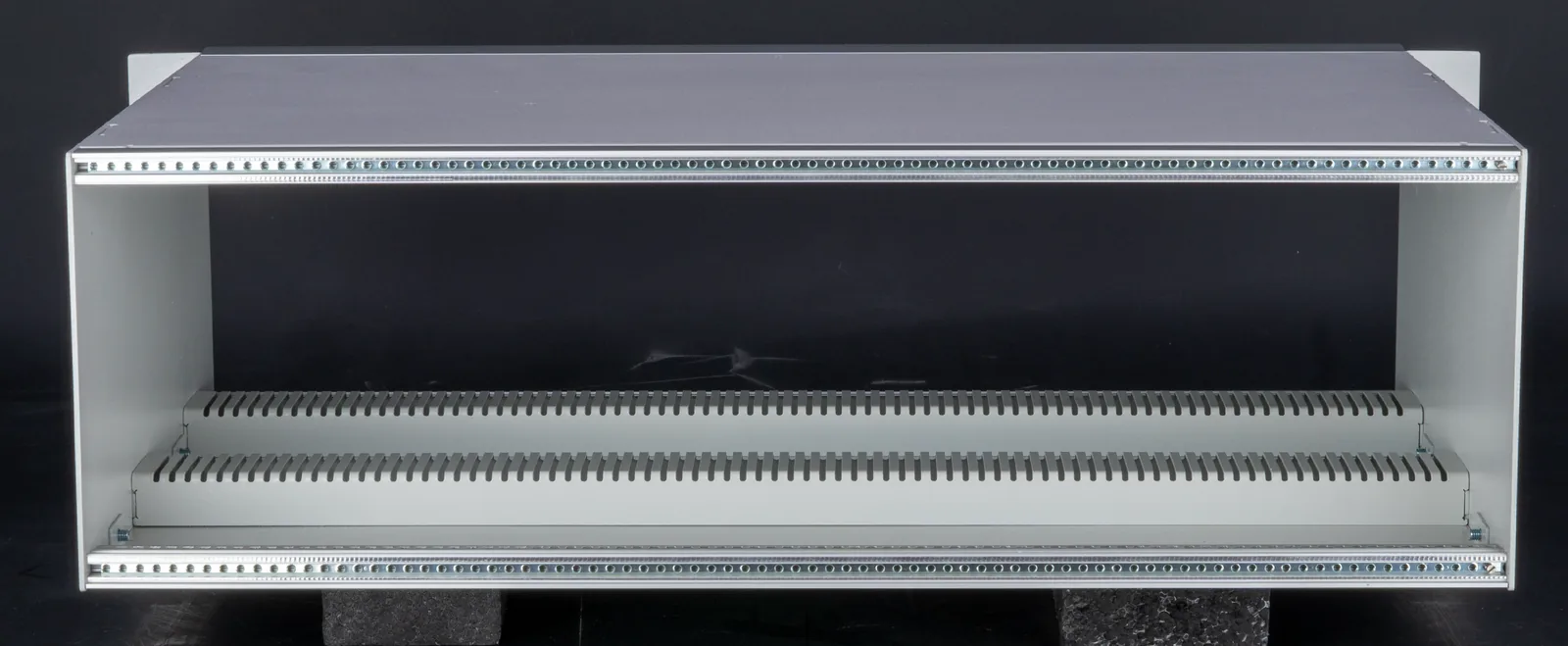

VarioConnect Systeme lassen sich nahtlos in bestehende 19-Zoll-Infrastrukturen integrieren. Die 3HE und 4HE Bauformen entsprechen den Standardmaßen nach IEC 60297. Bei der Migration von Altsystemen können bestehende Patchkabel weiterverwendet werden, sofern sie den aktuellen Dämpfungsanforderungen entsprechen.

Die Kompatibilität zu allen gängigen Steckertypen ermöglicht den schrittweisen Netzausbau. Moderne Spleißboxen mit modularem Aufbau vereinfachen spätere Erweiterungen erheblich. Stadtwerke und Netzbetreiber profitieren von der Investitionssicherheit durch die 5 Jahre Garantie auf alle Fiber Products Systeme.

Wartung und Servicekonzepte

Regelmäßige Wartung sichert die Langzeitstabilität der Glasfaserverbindungen. Im Spleißen Workshop, VarioConnect Training und der Installateur Schulung werden präventive Wartungskonzepte vermittelt. Die jährliche Inspektion umfasst die Überprüfung aller Steckerverbindungen, die Kontrolle der Biegeradien und die Nachmessung kritischer Strecken.

Die modulare Bauweise vereinfacht Serviceeinsätze erheblich. Einzelne Kassetten können ohne Beeinträchtigung benachbarter Verbindungen entnommen werden. Dies reduziert Ausfallzeiten und minimiert das Risiko von Folgeschäden.

FAQ: Häufige Fragen zum VarioConnect Spleißen

Welche Vorkenntnisse benötigen Teilnehmer für den Spleißen Workshop?

Grundkenntnisse in der Glasfasertechnik und Erfahrung mit Spleißgeräten sind vorteilhaft. Der Workshop vermittelt die spezifischen Techniken für VarioConnect Systeme mit praktischen Übungen an 3HE und 4HE Gehäusen.

Wie lange dauert die Installation eines vollbestückten VarioConnect 4HE Systems?

Ein erfahrenes Zweierteam benötigt für ein vollbestücktes 4HE System mit 288 Fasern etwa 12 bis 16 Stunden inklusive Messdokumentation. Die modulare Bauweise ermöglicht die Aufteilung auf mehrere Arbeitstage.

Welche Messgeräte werden für die Abnahmemessung benötigt?

Ein OTDR-Messgerät mit 1310/1550 nm für Singlemode oder 850/1300 nm für Multimode ist erforderlich. Zusätzlich empfiehlt sich ein Videomikroskop zur Steckerkontrolle nach IEC 61300-3-35.

Können bestehende Pigtails in VarioConnect Systemen weiterverwendet werden?

Ja, sofern die Pigtails den aktuellen Normen entsprechen und eine Mindestlänge von 1,5 Meter aufweisen. Die universellen Kassettenhalterungen nehmen alle gängigen Pigtail-Typen auf.

Wie werden Reservefasern in VarioConnect Systemen verwaltet?

Reservefasern werden in separaten Kassetten abgelegt und eindeutig gekennzeichnet. Die Faserüberlänge von 1,5 Meter ermöglicht spätere Umspleißungen ohne Neuverkabelung.

Welche Garantie gilt für gespleißte VarioConnect Installationen?

Fiber Products gewährt 5 Jahre Garantie auf alle VarioConnect Systeme bei fachgerechter Installation. Die Garantie umfasst Material und Verarbeitung, nicht jedoch unsachgemäße Handhabung.

Nächste Schritte für Ihre professionelle Glasfaserinstallation

Die Teilnahme an einem professionellen Spleißen Workshop, VarioConnect Training oder einer Installateur Schulung ist die optimale Vorbereitung für anspruchsvolle Glasfaserprojekte. Als Hersteller und offizieller Diamond-Partner bietet Fiber Products nicht nur die hochwertigen VarioConnect Systeme, sondern auch umfassende Schulungen und Workshops für Installateure im DACH-Raum. Mit der Kombination aus Schweizer Präzisionsqualität und deutschem Ingenieurwesen setzen Sie auf zukunftssichere Lösungen für den Glasfaserausbau.

Alle modularen Glasfaserkomponenten finden Sie direkt im Fiber Products Shop – mit 5 Jahren Herstellergarantie.
