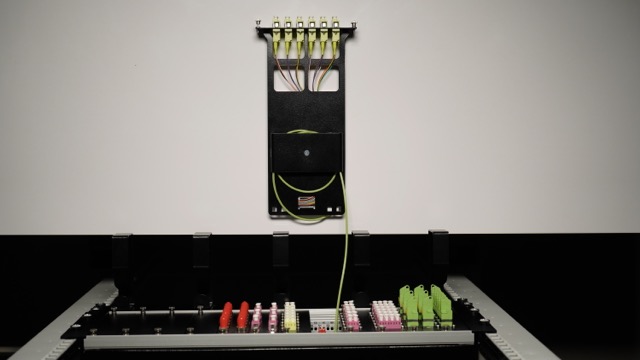

DIN EN 50173 Glasfaser: Praxis-Leitfaden für normkonforme Installationen

Die normenkonforme Installation von Glasfasersystemen nach DIN EN 50173 Glasfaser ist entscheidend für die Funktionsfähigkeit und Zukunftssicherheit strukturierter Verkabelungen. Besonders bei modularen Systemen wie VarioConnect und SlimConnect stellen sich Planern und Installateuren spezifische Fragen zur korrekten Umsetzung der europäischen Norm.

Dieser Praxis-Leitfaden zeigt, wie die Anforderungen der DIN EN 50173 Glasfaser bei modularen Glasfaserlösungen erfüllt werden und welche Besonderheiten bei der Abnahmeprüfung zu beachten sind. Die DIN EN 50173 Glasfaser definiert nicht nur technische Parameter, sondern auch Planungsrichtlinien und Dokumentationsanforderungen, die über den Projekterfolg entscheiden.

Durch die Verwendung hochwertiger Steckverbinder und präzise Verarbeitung profitieren Anwender von europäischer Qualität und deutscher Ingenieurskunst bei der normenkonformen Umsetzung ihrer Glasfaserinfrastruktur. Glasfaserlösungen für Rechenzentren erfordern besonders sorgfältige DIN EN 50173 Glasfaser Compliance.

Grundlagen der DIN EN 50173 für Glasfaserinstallationen

Die DIN EN 50173 Glasfaser bildet das Fundament für strukturierte Verkabelungssysteme in Europa und definiert spezifische Anforderungen für Glasfaserinstallationen. Die Norm unterscheidet zwischen verschiedenen Anwendungsklassen und legt Performance-Kategorien für unterschiedliche Übertragungsraten fest.

Performance-Kategorien und Anwendungsklassen

Für modulare Glasfasersysteme sind insbesondere die Bestimmungen zu Dämpfungsbudgets, Verbindungsverlusten und Rückflussdämpfung relevant. Die VarioConnect 3HE/4HE-Systeme erfüllen dabei die Anforderungen der Klasse FA (Fiber Application) für Multimode- und Singlemode-Anwendungen gemäß DIN EN 50173 Glasfaser.

Die präzise Verarbeitung hochwertiger Steckverbinder gewährleistet Verbindungsverluste von typisch unter 0,15 dB, was deutlich unter den Normgrenzwerten der DIN EN 50173 Glasfaser liegt. Diese niedrigen Dämpfungswerte sind besonders wichtig für Glasfaserlösungen für Industrie mit hohen Qualitätsanforderungen.

Mindestbiegeradien und mechanische Anforderungen

Ein kritischer Aspekt ist die Einhaltung der Mindestbiegeradien nach DIN EN 50173 Glasfaser. Die 7TE-Module der VarioConnect-Serie integrieren Faserführungsringe, die automatisch die normgerechten Biegeradien von mindestens 15 mm (Singlemode) bzw. 30 mm (Multimode) sicherstellen.

Diese systematische Faserführung verhindert Mikrobiegungen und gewährleistet langfristig stabile Übertragungsparameter entsprechend der DIN EN 50173 Glasfaser. Modulare Spleißsysteme sind speziell für diese Normanforderungen konzipiert.

Umgebungsanforderungen

Die DIN EN 50173 Glasfaser definiert spezifische Umgebungsanforderungen für verschiedene Installationsbereiche:

Büroumgebungen (Office):

Temperaturbereich: +15°C bis +35°C
Relative Luftfeuchtigkeit: 45% bis 65%
Staubschutz: Normale Büroumgebung

Technikräume (Equipment Room):

Temperaturbereich: +18°C bis +24°C
Relative Luftfeuchtigkeit: 40% bis 60%
Erhöhte Anforderungen an Staubschutz

Unsere Systeme sind für diese kontrollierten Innenraumbedingungen optimiert und erfüllen alle DIN EN 50173 Glasfaser Umgebungsanforderungen.

Planungsrichtlinien nach DIN EN 50173

Die normenkonforme Planung nach DIN EN 50173 Glasfaser beginnt bereits in der Projektierungsphase mit der Festlegung der Anwendungsklasse und der daraus resultierenden Performance-Anforderungen. Die Norm unterscheidet zwischen verschiedenen Distanzklassen, die direkten Einfluss auf die Auswahl der Glasfasertypen und Steckverbinder haben.

Strukturierte Verkabelungsansätze

Für die Planung modularer Systeme sind folgende Aspekte der DIN EN 50173 Glasfaser entscheidend: Die Norm fordert eine strukturierte Herangehensweise mit klarer Trennung zwischen Primär-, Sekundär- und Tertiärverkabelung.

Primärverkabelung:

Gebäudeverteilung zwischen Standorten
Typische Entfernungen: 500m — 2000m
Verwendung von Außenkabeln (nicht unser Fokus)

Sekundärverkabelung:

Verteilung innerhalb von Gebäuden
Typische Entfernungen: 100m — 500m
VarioConnect-Systeme optimal geeignet

Tertiärverkabelung:

Endgeräte-Anschlüsse
Typische Entfernungen: 5m — 100m
SlimConnect 1HE-Systeme besonders geeignet

Glasfaserlösungen für Stadtwerke nutzen meist Sekundär- und Tertiärverkabelung nach DIN EN 50173 Glasfaser.

Dämpfungsbudgets und Link-Budgets

Die DIN EN 50173 Glasfaser definiert maximale Dämpfungsbudgets für verschiedene Anwendungsklassen:

Multimode-Verbindungen (OM3/OM4):

Maximale Streckendämpfung: 1,5 dB (850 nm)
Maximale Verbindungsverluste: 0,75 dB
Anzahl Verbindungen: Maximal 3

Singlemode-Verbindungen (OS2):

Maximale Streckendämpfung: 1,0 dB (1310 nm)
Maximale Verbindungsverluste: 0,75 dB
Anzahl Verbindungen: Maximal 3

Unsere modularen Systeme unterschreiten diese Grenzwerte deutlich und bieten damit Reserven für zukünftige Anwendungen.

Dokumentationsanforderungen

Die Dokumentationsanforderungen der DIN EN 50173 Glasfaser umfassen:

Detaillierte Planungsunterlagen
Installationsdokumentationen
Abnahmeprotokolle mit Messergebnissen
As-Built-Dokumentation

Die modulare Struktur der 7TE-Systeme vereinfacht diese Dokumentation erheblich, da standardisierte Module mit eindeutigen Spezifikationen verwendet werden.

Installation nach Norm: Schritt-für-Schritt-Anleitung

Die praktische Umsetzung der DIN EN 50173 Glasfaser bei modularen Glasfasersystemen folgt einem strukturierten Installationsprozess. Beginnend mit der ordnungsgemäßen Montage der Baugruppenträger sind spezifische Montagetoleranzen und Ausrichtungsparameter einzuhalten.

Schritt 1: Normgerechte Rack-Montage

Der erste Schritt umfasst die normgerechte Montage des 19″-Rahmens mit korrekter Erdung und mechanischer Befestigung nach DIN EN 50173 Glasfaser. Die VarioConnect-Baugruppenträger werden anschließend mit definierten Anzugsmomenten befestigt, um mechanische Spannungen zu vermeiden.

Wichtige Parameter:

Rack-Tiefe: Mindestens 600mm
Belüftung: 3HE Freiraum oben/unten
Erdung: Potentialausgleich nach VDE 0100
Anzugsdrehmomente: 2-3 Nm für M6-Befestigung

Die präzise Ausrichtung ist entscheidend für die spätere Performance der optischen Verbindungen entsprechend DIN EN 50173 Glasfaser.

Schritt 2: Modulare Bestückung

Bei der Installation der 7TE-Module ist besondere Sorgfalt auf die korrekte Positionierung der Faserführungsringe zu legen. Diese gewährleisten nicht nur die Einhaltung der Mindestbiegeradien nach DIN EN 50173 Glasfaser, sondern auch eine gleichmäßige Zugentlastung aller Fasern.

Installationsreihenfolge:

Grundträger montieren und ausrichten
7TE-Module in definierter Reihenfolge einsetzen
Faserführungsringe korrekt positionieren
Mechanische Fixierung prüfen

Die modulare Bauweise ermöglicht eine schrittweise Installation und einfache Nachkonfiguration bei Glasfaserlösungen für Systemhäuser.

Schritt 3: Spleißarbeiten nach Norm

Die Spleißarbeiten erfolgen nach den Richtlinien der DIN EN 50173 Glasfaser mit dokumentierten Spleißverlusten und systematischer Qualitätskontrolle.

Qualitätsparameter:

Spleißverluste: < 0,1 dB (Fusion)
Rückflussdämpfung: > 60 dB (APC)
Zugfestigkeit: > 1N (nach IEC 61300-2-6)

Die Integration hochwertiger Steckverbinder bietet zusätzlichen Schutz vor Kontamination während der Installation gemäß DIN EN 50173 Glasfaser.

Schritt 4: Systematische Beschriftung

Jede Verbindung muss eindeutig und dauerhaft beschriftet werden:

Beschriftungsschema:

Gebäudekennzeichnung
Etagenangabe
Raumbezeichnung
Modulposition
Portbelegung

Diese systematische Kennzeichnung erfüllt die DIN EN 50173 Glasfaser Dokumentationsanforderungen.

Abnahmeprüfungen und Compliance-Dokumentation

Die normenkonforme Abnahme nach DIN EN 50173 Glasfaser bei modularen Glasfasersystemen erfordert umfassende Messungen und Dokumentationen. Die Norm definiert spezifische Testverfahren für verschiedene Parameter, die systematisch abgearbeitet werden müssen.

Dämpfungsmessungen

Dämpfungsmessungen bilden das Herzstück der Abnahmeprüfung nach DIN EN 50173 Glasfaser und müssen für jede einzelne Verbindung durchgeführt werden. Die modulare Struktur der VarioConnect-Systeme ermöglicht dabei eine systematische Messung auf Modulebene, was die Fehlerdiagnose erheblich vereinfacht.

Messverfahren:

Referenzmessung mit kalibriertem Equipment
Bidirektionale Messungen bei Multimode
Dokumentation bei 850nm und 1300nm
Typische Messwerte: 0,1-0,15 dB

Die niedrigen Verbindungsverluste unterschreiten die DIN EN 50173 Glasfaser Grenzwerte deutlich und bieten Reserven für zukünftige Anwendungen.

Rückflussdämpfungsmessungen

Rückflussdämpfungsmessungen sind besonders bei APC-geschliffenen Steckverbindern kritisch und müssen mit kalibrierten OTDR-Geräten durchgeführt werden. Die präzise Verarbeitung gewährleistet reproduzierbare Werte über 60 dB, die auch langfristig stabil bleiben.

OTDR-Messungen nach DIN EN 50173 Glasfaser:

Pulsbreite entsprechend Kabellänge
Brechungsindex korrekt einstellen
Dead Zone berücksichtigen
Event-Tabelle dokumentieren

Glasfaserlösungen für Netzbetreiber erfordern besonders präzise OTDR-Messungen.

Dokumentation und Compliance-Nachweis

Die Dokumentation muss alle Messergebnisse, Installationsparameter und verwendeten Komponenten nach DIN EN 50173 Glasfaser umfassen:

Erforderliche Dokumente:

Installationsplan mit As-Built-Status
Messtabellen für alle Verbindungen
Komponentenliste mit Seriennummern
Konformitätserklärung
Wartungsempfehlungen

Moderne Asset-Management-Systeme können dabei die modulare Struktur der 7TE-Systeme nutzen, um automatisierte Dokumentationen zu erstellen und Compliance-Nachweise nach DIN EN 50173 Glasfaser zu führen.

Typische Messwerte und Grenzwerte

Singlemode-Verbindungen (OS2):

Parameter	DIN EN 50173 Grenzwert	Typische Messwerte	Reserve
Dämpfung (1310nm)	1,0 dB	0,3-0,5 dB	> 50%
Dämpfung (1550nm)	1,0 dB	0,3-0,5 dB	> 50%
Rückflussdämpfung	> 45 dB	> 60 dB	33%

Multimode-Verbindungen (OM4):

Parameter	DIN EN 50173 Grenzwert	Typische Messwerte	Reserve
Dämpfung (850nm)	1,5 dB	0,4-0,7 dB	> 50%
Dämpfung (1300nm)	1,0 dB	0,3-0,5 dB	> 50%
Rückflussdämpfung	> 20 dB	> 35 dB	75%

Besonderheiten modularer Systeme

Vorteile bei der Normerfüllung

Modulare 7TE-Systeme bieten spezifische Vorteile für die DIN EN 50173 Glasfaser Compliance:

Systematische Faserführung:

Automatische Biegeradius-Einhaltung
Definierte Service-Loops
Kontrollierte Zugentlastung
Optimierte Platzausnutzung

Skalierbare Dokumentation:

Modulare Messung möglich
Eindeutige Komponentenidentifikation
Vereinfachte Fehlerdiagnose
Systematische Erweiterung

Wartungsfreundlichkeit:

Einzelmodulzugang ohne Systemstörung
Modulspezifische Messungen
Planbare Wartungsfenster
Reduzierte Ausfallzeiten

Glasfaserlösungen für Bildungseinrichtungen profitieren besonders von modularen Wartungsvorteilen.

Integration in bestehende Systeme

Die DIN EN 50173 Glasfaser fordert Kompatibilität und Erweiterbarkeit. Modulare Systeme erfüllen diese Anforderungen optimal:

Rückwärtskompatibilität:

Standard-Schnittstellen
Kompatible Steckverbinder
Einheitliche Montageverfahren
Gemeinsame Dokumentation

Zukunftssicherheit:

Modularer Technologie-Refresh
Skalierbare Kapazitäten
Standard-konforme Erweiterung
Langzeitverfügbarkeit

Qualitätssicherung und Langzeit-Compliance

Kontinuierliche Normerfüllung

Die DIN EN 50173 Glasfaser fordert nicht nur eine normenkonforme Erstinstallation, sondern auch die Aufrechterhaltung der Performance-Parameter über die gesamte Nutzungsdauer. Modulare Systeme bieten hier entscheidende Vorteile für die langfristige Compliance.

Regelmäßige Überprüfungen:

Jährliche Sichtprüfungen
Periodische Dämpfungsmessungen
Dokumentationsaktualisierung
Preventive Maintenance

Die 5-Jahres-Garantie auf VarioConnect und SlimConnect-Systeme unterstreicht die Qualität und Langzeitstabilität der Komponenten entsprechend DIN EN 50173 Glasfaser.

Änderungsmanagement

Änderungen und Erweiterungen an der Verkabelung müssen ebenfalls den Normanforderungen der DIN EN 50173 Glasfaser entsprechen. Die modulare Bauweise ermöglicht normenkonforme Erweiterungen ohne Beeinträchtigung bestehender Verbindungen.

Change-Management-Prozess:

Änderungsantrag mit Normbezug
Technische Bewertung der DIN EN 50173 Glasfaser Compliance
Dokumentation der geplanten Änderungen
Installation mit Qualitätskontrolle
Abnahmemessungen und Update der Dokumentation

Dies ist besonders wichtig für wachsende Netzwerkinfrastrukturen in Glasfaserlösungen für Systemintegratoren.

Häufige Compliance-Herausforderungen und Lösungen

Typische Problembereiche

Überschreitung der Dämpfungsgrenzwerte:

Ursache: Verschmutzte Steckverbinder
Lösung: Systematische Reinigung nach IEC 61300-3-35
Prävention: Staubschutzkappen verwenden

Unterschreitung der Rückflussdämpfung:

Ursache: Falsche Steckerausrichtung
Lösung: Korrekte APC-Verbindung sicherstellen
Prävention: Farbkodierung beachten (grün = APC)

Biegeradius-Verletzungen:

Ursache: Ungeeignete Kabelführung
Lösung: Faserführungsringe korrekt positionieren
Prävention: 7TE-Module mit integrierter Biegeradius-Kontrolle

Präventive Maßnahmen

Schulung des Installationspersonals:

DIN EN 50173 Glasfaser Grundlagenschulung
Praktische Übungen an Testsystemen
Regelmäßige Auffrischungskurse
Zertifizierung durch anerkannte Stellen

Qualitätssicherungssystem:

Standardisierte Arbeitsanweisungen
Checklisten für kritische Punkte
Vier-Augen-Prinzip bei Messungen
Kontinuierliche Verbesserung

Internationale Kompatibilität und Standards

Harmonisierung mit anderen Normen

Die DIN EN 50173 Glasfaser ist harmonisiert mit internationalen Standards:

ISO/IEC 11801 (International):

Globale Anwendung
Identische technische Parameter
Gemeinsame Testverfahren

TIA-568 (Nordamerika):

Ähnliche Anwendungsklassen
Vergleichbare Leistungsparameter
Unterschiedliche Steckverbinder-Präferenzen

JIS C 6802 (Japan):

Nationale Anpassungen
Klimatische Besonderheiten
Kompatible Grundprinzipien

Diese internationale Harmonisierung gewährleistet, dass nach DIN EN 50173 Glasfaser installierte Systeme auch bei internationalen Projekten kompatibel sind.

Zukunftssicherheit durch Normkonformität

Technologie-Evolution:

Upgrade-Pfade für höhere Datenraten
Rückwärtskompatibilität gewährleistet
Modularer Technologie-Refresh möglich

Regulatorische Entwicklungen:

Anpassung an EU-Richtlinien
Berücksichtigung von Umweltstandards
Integration neuer Sicherheitsanforderungen

Smart City Glasfaser Projekte profitieren von dieser Zukunftssicherheit.

Wirtschaftliche Aspekte der Normkonformität

Total Cost of Ownership

Die Investition in DIN EN 50173 Glasfaser konforme Systeme zahlt sich langfristig aus:

Direkte Kosteneinsparungen:

Reduzierte Nacharbeiten durch Qualitätssicherung
Geringere Wartungskosten durch modularen Aufbau
Vermeidung von Compliance-Strafen
Höhere Systemverfügbarkeit

Indirekte Vorteile:

Verbesserte Systemperformance
Zukunftssicherheit der Investition
Einfachere Erweiterungen
Höhere Wiederverkaufswerte

ROI-Betrachtung

Kurz- bis mittelfristig (1-3 Jahre):

Reduzierte Installationszeiten durch modulare Systeme
Weniger Reklamationen und Nacharbeiten
Optimierte Wartungsabläufe

Langfristig (5-15 Jahre):

Technologie-Upgrades ohne Komplettaustausch
Skalierbare Erweiterungen
Planbare Wartungskosten
Compliance-Sicherheit

Praxisbeispiele erfolgreicher Implementierungen

Rechenzentrum-Migration

Ein großer Hosting-Provider migrierte seine Glasfaserinfrastruktur auf modulare VarioConnect-Systeme nach DIN EN 50173 Glasfaser:

Herausforderungen:

24/7-Betrieb ohne Unterbrechung
Hohe Portdichte erforderlich
Strikte Compliance-Anforderungen
Begrenzte Wartungsfenster

Lösung:

Schrittweise Migration mit 7TE-Modulen
Parallel-Betrieb alter und neuer Systeme
Systematische Compliance-Tests
Vollständige Dokumentation

Ergebnisse:

99,99% Verfügbarkeit während Migration
30% Zeitersparnis bei Wartungsarbeiten
100% DIN EN 50173 Glasfaser Compliance
ROI-Amortisation nach 18 Monaten

Campus-Netzwerk Universität

Eine technische Universität modernisierte ihr Campus-Netzwerk:

Anforderungen:

Verschiedene Gebäude und Nutzungsarten
Unterschiedliche Anschlussdichten
Flexible Erweiterbarkeit
Ausbildungskompatibilität

Implementierung:

VarioConnect für Hauptverteilungen
SlimConnect für Endverteilungen
Modulare Dokumentationssysteme
Studentische Projekteinbindung

Vorteile:

Vereinfachte Wartung durch modularen Aufbau
Hands-on-Lernen an realen Systemen
Skalierbare Erweiterung je Bedarf
Vollständige DIN EN 50173 Glasfaser Konformität

Fazit und Ausblick

Die DIN EN 50173 Glasfaser konforme Installation modularer Glasfasersysteme erfordert systematisches Vorgehen und detaillierte Dokumentation. VarioConnect und SlimConnect-Systeme unterstützen durch ihre durchdachte Konstruktion die Einhaltung aller Normanforderungen und bieten zusätzliche Vorteile für Installation, Wartung und langfristige Compliance.

Wichtigste Erfolgsfaktoren

Systematische Planung:

Frühzeitige Normberücksichtigung
Modulare Systemarchitektur
Qualifizierte Installateure
Umfassende Dokumentation

Qualitätssicherung:

Präventive Maßnahmen
Regelmäßige Überprüfungen
Kontinuierliche Verbesserung
Langzeit-Monitoring

Technische Exzellenz:

Hochwertige Komponenten
Präzise Installation
Systematische Messungen
Professionelle Dokumentation

Zukunftsperspektive

Die DIN EN 50173 Glasfaser wird kontinuierlich weiterentwickelt, um neuen Technologien und Anforderungen gerecht zu werden:

Erwartete Entwicklungen:

Integration von 400G/800G Ethernet
Erweiterte Umweltanforderungen
Digitalisierung der Dokumentation
Automatisierte Compliance-Überwachung

Vorbereitung auf Änderungen:

Modulare Systeme ermöglichen einfache Upgrades
Standardisierte Schnittstellen gewährleisten Kompatibilität
Systematische Dokumentation erleichtert Migration
Qualitätsreserven schaffen Zukunftssicherheit

Bei Fiber Products entwickeln wir modulare Glasfasersysteme für höchste DIN EN 50173 Glasfaser Compliance. Unsere VarioConnect-Lösungen und SlimConnect-Systeme erfüllen alle Normanforderungen und bieten darüber hinaus praktische Vorteile für Installation und Wartung.

Mit 5-Jahres-Garantie und europäischer Fertigung nach deutschen Qualitätsstandards bieten wir optimales Preis-Leistungs-Verhältnis für normkonforme Glasfaserinstallationen. Entdecken Sie unser komplettes Produktsortiment oder besuchen Sie unseren Online-Shop.

Sprechen Sie uns an – gemeinsam entwickeln wir die optimale DIN EN 50173 Glasfaser konforme Lösung für Ihr Projekt und gewährleisten langfristige Compliance und Zukunftssicherheit. Kontaktieren Sie uns für eine individuelle Beratung oder informieren Sie sich in unserem Glasfaserwissen-Blog über weitere Normen und Standards.

Jetzt Beratung anfragen

Unsere Experten beraten Sie zu modularen Glasfaserloesungen fuer Ihren spezifischen Einsatzbereich — schnell, persoenlich und unverbindlich.

Beratung anfragen →
