Glasfaser Poliergrade: PC, UPC und APC im technischen Vergleich

Der Glasfaser Poliergrad, PC UPC APC Stecker, Ferrule Politur Vergleich zeigt: Die Wahl des richtigen Poliergrades entscheidet maßgeblich über Signalqualität und Rückflussdämpfung in modernen Glasfasernetzen. Während PC-Stecker eine Rückflussdämpfung von -40 dB erreichen, verbessert UPC diese auf -50 dB und APC-Stecker erzielen sogar -60 dB oder besser durch ihre 8°-Schrägpolitur.

Für Installationsfirmen im DACH-Raum bedeutet diese technische Differenzierung konkrete Anwendungsentscheidungen: Bei Standard-Telekommunikationsanwendungen genügt oft UPC, während kritische FTTH-Installationen mit Datenraten über 600 Mb/s oder Wellenlängen über 1500 nm zwingend APC-Poliergrade erfordern. Die Farbcodierung – blau für UPC/PC und grün für APC – vereinfacht dabei die korrekte Installation erheblich.

Technische Grundlagen der Glasfaser Poliergrade

Die Ferrule-Politur bestimmt, wie Lichtsignale an der Kontaktfläche zweier Glasfaserstecker reflektiert werden. Jeder Poliergrad, PC UPC APC Stecker, Ferrule Politur Vergleich basiert auf unterschiedlichen Oberflächenbearbeitungen der Keramik-Ferrule.

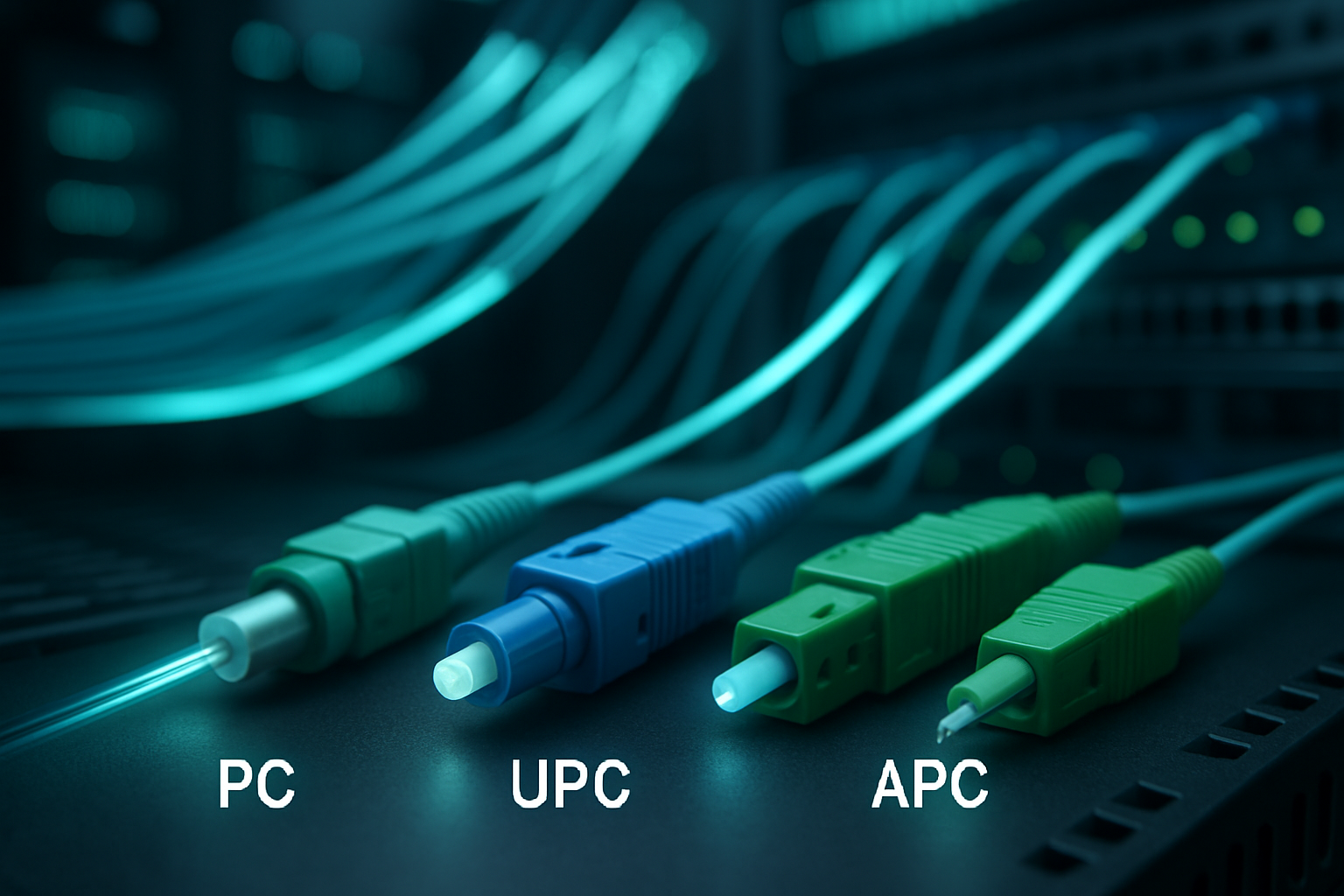

• PC (Physical Contact): Konvexe Politur mit direktem Faserkontakt
• UPC (Ultra Physical Contact): Erweiterte konvexe Politur mit glatterer Oberfläche
• APC (Angled Physical Contact): 8°-Schrägpolitur zur Minimierung der Rückreflexion
• Ferrulen-Material: Zirkonoxid-Keramik nach IEC 61754

Die unterschiedlichen Polierverfahren wirken sich direkt auf die optischen Parameter aus. Bei der Installation von modularen Spleißsystemen müssen diese Unterschiede zwingend beachtet werden, um Dämpfungsverluste zu vermeiden.

PC-Polierung: Basisstandard mit bewährter Technik

PC-polierte Stecker bildeten jahrzehntelang den Industriestandard. Die konvexe Oberflächenform ermöglicht den physischen Kontakt der Faserkerne und reduziert Luftspalte zwischen den Verbindungen.

Parameter	PC-Polierung	Normwert
Rückflussdämpfung	-40 dB	IEC 61300-3-6
Einfügedämpfung	0,3 — 0,5 dB	IEC 61300-3-4
Krümmungsradius	10-25 mm	IEC 61755-3-1
Farbcode	Blau/Schwarz	TIA-568

Installationsfirmen setzen PC-Stecker hauptsächlich in Multimode-Netzen und unkritischen Singlemode-Verbindungen ein. Die Montagezeit liegt bei vorkonfektionierten Kabeln bei unter 2 Minuten pro Stecker.

UPC-Technologie für verbesserte Signalqualität

Der Glasfaser Poliergrad, PC UPC APC Stecker, Ferrule Politur Vergleich zeigt bei UPC deutliche Verbesserungen gegenüber PC. Die erweiterte Politur erzeugt eine noch glattere Oberfläche mit geringerer Oberflächenrauheit unter 0,01 μm.

• Optimierte Signalübertragung durch präzisere Faserausrichtung
• Reduzierte Einfügedämpfung von typisch < 0,25 dB
• Kompatibel mit allen gängigen Steckertypen: LC, SC, FC, ST
• Standardlösung für Telekommunikationsnetze bis 10 Gbit/s
• Kostenvorteil gegenüber APC bei vergleichbarer Qualität

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

APC-Polierung für höchste Anforderungen

Die 8°-Schrägpolitur bei APC-Steckern lenkt reflektiertes Licht aus dem Faserkern. Dies macht APC zur ersten Wahl für FTTH-Netze und Videoübertragung, wo Rückreflexionen kritisch sind.

Technische Vorteile der APC-Politur umfassen Rückflussdämpfungen von -60 dB oder besser sowie minimale Signalstörungen bei hochbitratigen Anwendungen. Die grüne Farbcodierung nach TIA-568-C.3 verhindert Verwechslungen bei der Installation.

• Pflicht bei Wellenlängen über 1500 nm
• Standard für passive optische Netze (PON)
• Optimal für Videoübertragung und HF-Signale
• Empfohlen für Datenraten über 600 Mb/s

Praktischer Glasfaser Poliergrad, PC UPC APC Stecker, Ferrule Politur Vergleich

Anwendung	Empfohlener Poliergrad	Begründung
FTTH-Stadtnetze	APC	Hohe Rückflussdämpfung für PON
Rechenzentrum LAN	UPC	Kostenoptimal bei 10G/40G
Industrievernetzung	UPC/APC	Je nach Störempfindlichkeit
Backbone-Netze	UPC	Standard für Telekom
Videoübertragung	APC	Minimale Reflexionen nötig

Kompatibilität und Installationsfehler vermeiden

Ein kritischer Punkt beim Glasfaser Poliergrad, PC UPC APC Stecker, Ferrule Politur Vergleich ist die Inkompatibilität zwischen den Poliergraden. Die Verbindung eines APC- mit einem UPC-Stecker verursacht Dämpfungen über 3 dB und kann die Ferrule beschädigen.

Installationsfirmen müssen strikt auf die Farbcodierung achten: Blau kennzeichnet PC/UPC-Komponenten, Grün steht ausschließlich für APC. Bei modularen Systemen wie unseren Diamond-Spleißmodulen sind die Adapter bereits werkseitig korrekt vorkonfiguriert.

• Niemals APC mit PC/UPC verbinden
• Reinigung vor jeder Verbindung mit IPA 99%
• Staubschutzkappen konsequent verwenden
• Maximale Steckzyklen beachten: 500-1000 Zyklen

Messtechnik und Qualitätssicherung

Die Überprüfung der Polierqualität erfolgt mit OTDR-Messgeräten nach IEC 61280-4-2. Moderne Messgeräte erkennen automatisch den Poliergrad und warnen vor Inkompatibilitäten.

Für Installationsfirmen empfiehlt sich die Dokumentation aller Dämpfungswerte. Bei vorkonfektionierten Systemen liefern wir Messprotokolle für jeden einzelnen Stecker mit – ein Service, der Installationszeiten um bis zu 30% reduziert.

Zukunftssichere Netzplanung mit optimalen Poliergraden

Der Glasfaser Poliergrad, PC UPC APC Stecker, Ferrule Politur Vergleich zeigt: Die Wahl hängt von der geplanten Netzarchitektur ab. FTTH-Ausbauprojekte im DACH-Raum setzen zunehmend auf APC für maximale Zukunftssicherheit.

• Gigabit-Netze: UPC für Kosteneffizienz ausreichend
• 10-Gigabit und höher: APC für optimale Performance
• Modulare Systeme: Flexible Bestückung je nach Bedarf
• Vorkonfektionierung: Zeitersparnis von bis zu 50%

Mit modularen Lösungen wie SlimConnect erreichen Installateure bis zu 96 Fasern auf 1HE – unabhängig vom gewählten Poliergrad. Die werkseitige Vorkonfektionierung garantiert dabei gleichbleibende Qualität.

FAQ: Häufige Fragen zum Glasfaser Poliergrad, PC UPC APC Stecker, Ferrule Politur Vergleich

Kann ich UPC- und PC-Stecker miteinander verbinden?

Ja, PC und UPC sind kompatibel, wobei UPC die bessere Dämpfung bietet. Die Verbindung ist technisch unbedenklich und wird häufig bei Netzmodernisierungen eingesetzt.

Warum sind APC-Stecker teurer als UPC?

Die 8°-Schrägpolitur erfordert präzisere Fertigungsverfahren und spezielle Polierscheiben. Der Mehrpreis von etwa 15-20% amortisiert sich durch bessere Signalqualität.

Welcher Poliergrad für Stadtwerke-FTTH?

Stadtwerke sollten für FTTH-Netze grundsätzlich APC wählen. Die höhere Rückflussdämpfung ist für PON-Architekturen mit Splittern zwingend erforderlich.

Wie erkenne ich beschädigte Ferrulen?

Mikroskopische Inspektion nach IEC 61300-3-35 zeigt Kratzer, Verschmutzungen oder Absplitterungen. Bei sichtbaren Schäden muss der Stecker getauscht werden.

Sind MPO-Stecker auch in APC verfügbar?

Ja, MPO/MTP-Stecker gibt es sowohl in 0° (UPC) als auch 8° (APC) Ausführung. Die Farbcodierung folgt dem gleichen Schema: blau für UPC, grün für APC.

Welche Garantie bieten professionelle Systeme?

Hochwertige modulare Spleißsysteme wie unsere Diamond-Linie kommen mit 5 Jahren Garantie – unabhängig vom verwendeten Poliergrad.

Fazit: Die richtige Wahl für jede Installation

Der Glasfaser Poliergrad, PC UPC APC Stecker, Ferrule Politur Vergleich verdeutlicht: Moderne Glasfasernetze erfordern differenzierte Entscheidungen. Während UPC für Standard-Telekommunikation optimal ist, sichert APC die Zukunftsfähigkeit bei hochbitratigen Anwendungen.

Installationsfirmen profitieren von modularen Systemen, die flexibel alle Poliergrade unterstützen. Mit vorkonfektionierten Lösungen reduzieren sich Montagezeiten erheblich bei gleichzeitig garantierter Qualität nach Industriestandards.

„`
