Digitalfunk BOS und Glasfaser-Backbone – Technische Grundlagen für sichere Behördenkommunikation

Digitalfunk BOS, TETRA Glasfaser und BOS Backbone bilden das technische Rückgrat der deutschen Behördenkommunikation und gewährleisten durch redundante Glasfaserinfrastrukturen eine nahezu 100-prozentige Verfügbarkeit für Einsatzkräfte. Die Integration von TETRA-Basisstationen in moderne Glasfaser-Backbones ermöglicht nicht nur die bewährte Sprachkommunikation, sondern schafft auch die Grundlage für zukünftige Breitbanddienste mit Datenraten bis zu 10 Gbit/s.

Als weltgrößtes TETRA-Netz mit vollständiger Flächenabdeckung steht Deutschland vor der Herausforderung, bestehende Digitalfunk-Infrastrukturen mit modernen Glasfasertechnologien zu verbinden. Die Modernisierungspläne bis 2030 und darüber hinaus setzen dabei auf hybride Lösungsansätze, die TETRA-Stabilität mit 5G-Geschwindigkeit vereinen.

Technische Architektur: So funktioniert der BOS-Glasfaser-Backbone

Die Backbone-Architektur des deutschen BOS-Netzes basiert auf einem mehrschichtigen Glasfasernetz mit redundanten Ringstrukturen und geografisch verteilten Vermittlungsstellen. Jede TETRA-Basisstation wird über dedizierte Glasfaserstrecken mit mindestens zwei unabhängigen Pfaden angebunden, um Ausfallsicherheit zu gewährleisten.

• Primäre Glasfaserverbindungen mit Singlemode OS2-Fasern für Distanzen bis 40 km
• Sekundäre Backup-Routen über alternative Trassen
• Notstromversorgung mit 72 Stunden Autarkie bei Netzausfall
• Verschlüsselte IP-Übertragung nach BSI-Standards

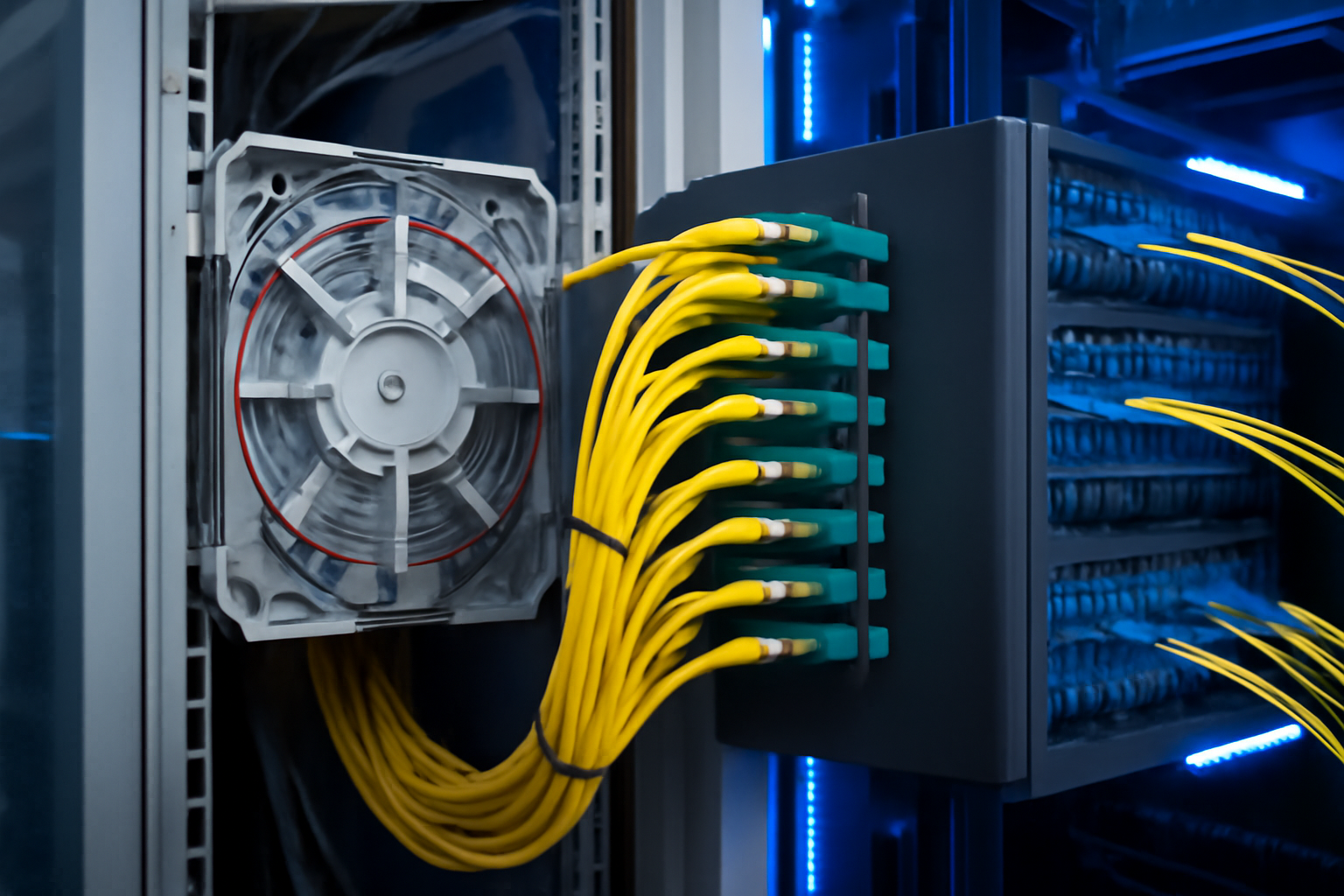

• Modulare Spleißverteilung in 19-Zoll-Technik für zentrale Knotenpunkte

Die physikalische Ebene nutzt dabei vorwiegend Dense Wavelength Division Multiplexing (DWDM) zur effizienten Nutzung der Glasfaserkapazitäten. Pro Faser können so bis zu 96 Kanäle parallel übertragen werden, was besonders in urbanen Ballungsräumen die vorhandene Infrastruktur optimal ausnutzt.

TETRA-Integration in moderne Glasfasernetze

Die Anbindung von TETRA-Basisstationen an das Glasfaser-Backbone erfolgt über spezielle Netzübergänge, die das proprietäre TETRA-Protokoll in IP-basierte Datenströme wandeln. Diese Konvertierung ermöglicht die nahtlose Integration in bestehende Carrier-Ethernet-Netze mit Bandbreiten von 1 bis 10 Gbit/s.

Komponente	Technische Spezifikation	Redundanzebene
Basisstation-Anbindung	2x 1 Gbit/s Ethernet	Aktiv/Passiv
Backbone-Kapazität	10-100 Gbit/s DWDM	N+1 Redundanz
Vermittlungsstellen	400 Gbit/s Switching	Geografisch verteilt
Latenzzeit Ende-zu-Ende	< 10 ms national	Mehrfachrouting

Moderne Spleißmodule in den Verteilpunkten gewährleisten dabei die notwendige Flexibilität für Erweiterungen. Mit einer Packungsdichte von bis zu 96 Fasern auf einer Höheneinheit lassen sich auch in beengten Technikräumen zukunftssichere Installationen realisieren.

Normen und Standards für BOS-Glasfaserinfrastrukturen

Die technische Ausführung von Glasfaser-Backbones für den Digitalfunk BOS unterliegt strengen Normvorgaben. Zentrale Bedeutung haben die IEC 61754-Standards für Steckverbinder sowie die DIN EN 50173-1 für strukturierte Verkabelungssysteme.

• IEC 61754-15: Spezifikation für LC-Steckverbinder mit APC-Schliff
• IEC 61754-4: SC-Steckverbinder für Außenanlagen
• IEC 61754-15: E2000-Steckverbinder für erhöhte Vibrationsfestigkeit
• DIN EN 50173-1: Anforderungen an die strukturierte Verkabelung
• ISO/IEC 11801: Internationale Verkabelungsstandards

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Redundanzkonzepte und Ausfallsicherheit im BOS-Backbone

Die Verfügbarkeitsanforderungen für BOS-Netze liegen bei 99,98 Prozent im Jahresmittel. Dies wird durch mehrfache Redundanz auf allen Netzebenen erreicht. Glasfaserstrecken werden grundsätzlich als Ringe oder vermaschte Topologien ausgeführt, niemals als reine Sternstrukturen.

Kritische Knotenpunkte verfügen über doppelte Glasfaseranbindungen über physisch getrennte Trassen. Die Umschaltzeiten bei Faserschäden liegen dank Automatic Protection Switching (APS) unter 50 Millisekunden. Zusätzlich werden alle aktiven Komponenten mit unterbrechungsfreier Stromversorgung und Dieselaggregaten abgesichert.

Redundanzebene	Technische Umsetzung	Ausfallzeit/Jahr
Faserebene	Doppelte Trassenführung	< 5 Minuten
Systemebene	1+1 Hot-Standby	< 1 Minute
Netzebene	Vermaschte Topologie	< 30 Sekunden
Stromversorgung	USV + Diesel, 72h	0 Minuten

Migration zu hybriden TETRA/5G-Architekturen

Der schrittweise Übergang vom reinen TETRA-Netz zu hybriden Lösungen erfordert leistungsfähige Glasfaser-Backbones. Die Integration von 5G-Netzwerk-Slices für Behörden setzt Übertragungskapazitäten von mindestens 10 Gbit/s pro Basisstation voraus.

• TETRA bleibt bis mindestens 2030 als Basis für Sprachkommunikation
• Parallelbetrieb von TETRA und 5G über gemeinsame Glasfaserinfrastruktur
• Gateway-Lösungen für nahtlose Kommunikation zwischen beiden Standards
• Schrittweise Migration ohne Betriebsunterbrechung
• Investitionsschutz durch modulare Ausbaukonzepte

Stadtwerke und kommunale Netzbetreiber modernisieren ihre TETRA-Zugangsnetze bereits heute mit behördenzertifizierten Glasfaserlösungen. Die modulare Bauweise ermöglicht dabei eine bedarfsgerechte Skalierung ohne Komplettaustausch der Infrastruktur.

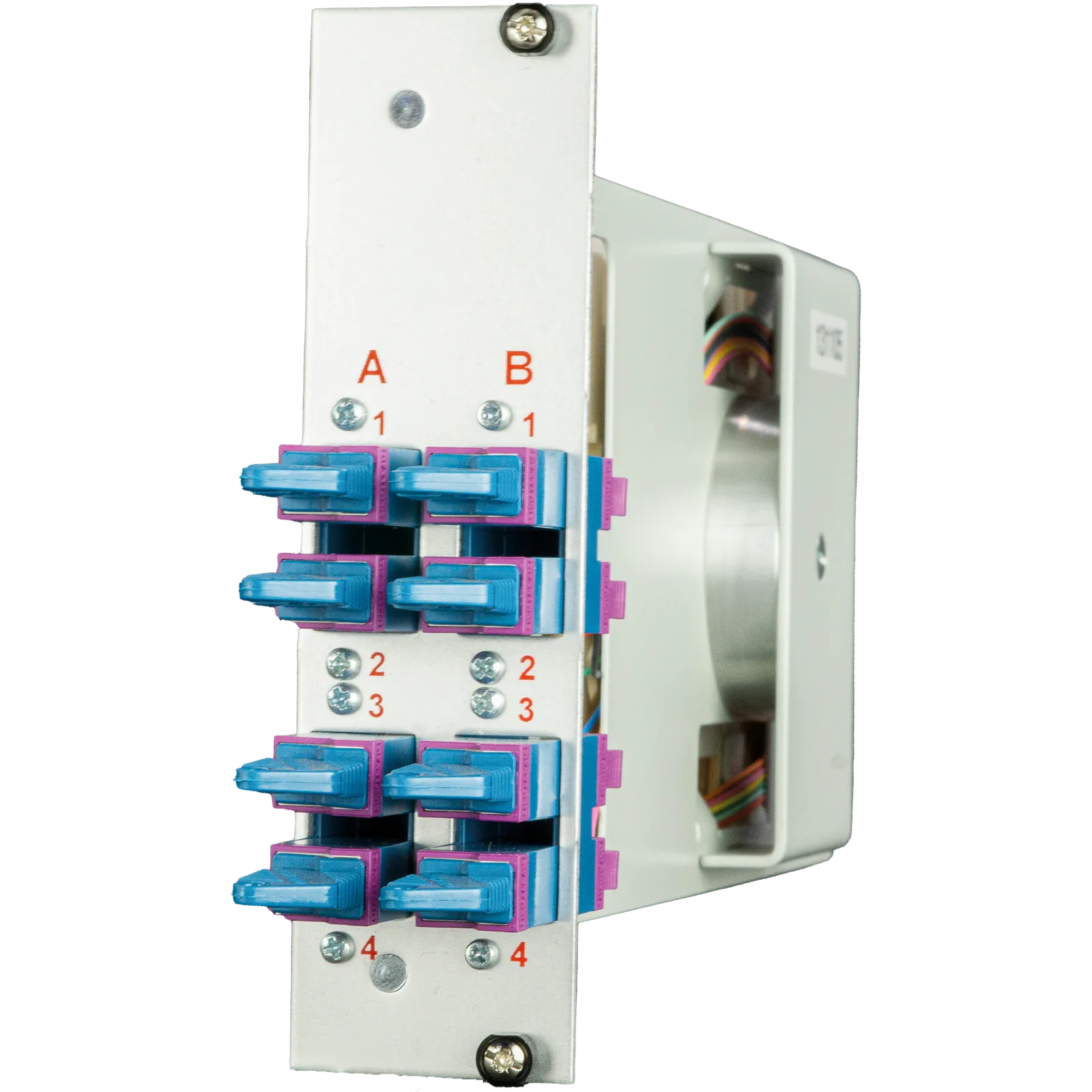

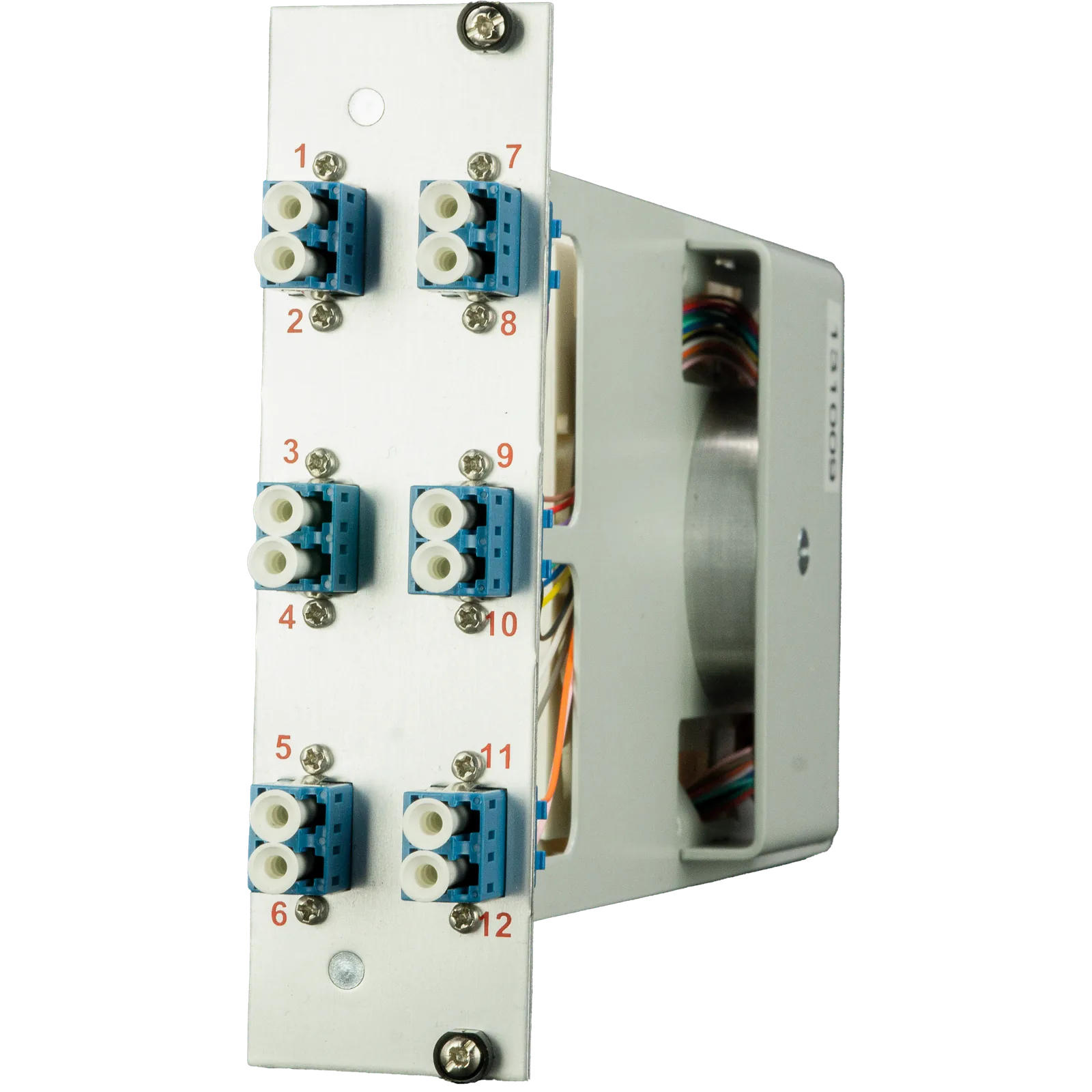

Glasfaser-Spleißtechnik für BOS-Anwendungen

Die Qualität der Glasfaserverbindungen ist entscheidend für die Übertragungssicherheit im BOS-Netz. Spleißverbindungen müssen eine Dämpfung unter 0,05 dB aufweisen und gegen Umwelteinflüsse geschützt sein. Moderne Spleißmodule bieten hierfür optimale Voraussetzungen.

In zentralen Verteilpunkten kommen hochdichte Spleißsysteme zum Einsatz, die auf einer Höheneinheit (1HE) bis zu 96 Fasern aufnehmen können. Diese Packungsdichte – doppelt so hoch wie bei Standardsystemen – ist besonders in beengten Technikräumen von Behörden ein entscheidender Vorteil.

• Vorkonfektionierte Spleißkassetten für 12 oder 24 Fasern
• Farbcodierung nach DIN VDE 0888
• Integrierte Überlängenverwaltung
• Staubschutz nach IP54 für Technikräume
• Beschriftungsfelder für lückenlose Dokumentation

Messtechnik und Qualitätssicherung im BOS-Backbone

Die Abnahme und regelmäßige Überprüfung der Glasfaserstrecken erfolgt mit kalibrierten OTDR-Messgeräten nach IEC 61280-4-1. Jede Faser wird bidirektional bei 1310 nm und 1550 nm vermessen und dokumentiert.

Kritische Parameter wie Dämpfung, Rückflussdämpfung und chromatische Dispersion werden kontinuierlich überwacht. Bei Überschreitung definierter Schwellwerte erfolgt eine automatische Alarmierung der Netzüberwachung. Die Messwerte fließen in die präventive Wartung ein, um Ausfälle proaktiv zu verhindern.

Praktische Umsetzung: Glasfaser-Backbone für Leitstellen

Leitstellen als neuralgische Punkte der BOS-Kommunikation benötigen besonders ausfallsichere Glasfaseranbindungen. Ein typisches Szenario umfasst vier unabhängige Glasfaserzuführungen aus verschiedenen Himmelsrichtungen, die in einem zentralen Spleißverteiler zusammengeführt werden.

Anforderung Leitstelle	Technische Lösung	Fiber Products System
Faserkapazität	144-288 Fasern	VarioConnect 3HE/4HE
Steckertyp	LC/APC, E2000/APC	Diamond-Qualität
Packungsdichte	Max. Fasern/HE	96 Fasern/1HE
Dokumentation	Vollständig	Digitale Faserdokumentation

Die modulare Bauweise der Spleißsysteme erlaubt nachträgliche Erweiterungen ohne Betriebsunterbrechung. Durch den Einsatz von vorkonfektierten Modulen reduziert sich die Installationszeit um bis zu 60 Prozent gegenüber konventionellen Lösungen.

Zukunftsperspektive: Quantensichere Kommunikation über Glasfaser

Die nächste Evolutionsstufe der BOS-Kommunikation wird quantensichere Verschlüsselung über dedizierte Glasfasern umfassen. Erste Pilotprojekte nutzen bereits Quantum Key Distribution (QKD) für besonders schützenswerte Verbindungen zwischen Behörden.

Diese Technologie erfordert extrem verlustarme Glasfaserstrecken mit Dämpfungswerten unter 0,2 dB/km und absolut saubere Steckverbindungen. Die Verwendung hochwertiger Steckverbinder mit APC-Schliff und Rückflussdämpfungen über 60 dB ist hierfür zwingend erforderlich.

Wirtschaftlichkeitsbetrachtung für Netzbetreiber

Die Investition in moderne Glasfaser-Backbones für BOS-Anwendungen amortisiert sich durch reduzierte Betriebskosten und erhöhte Ausfallsicherheit. Modulare Systeme mit 5 Jahren Garantie bieten dabei Planungssicherheit und minimierten Wartungsaufwand.

• Reduzierte Ausfallzeiten durch redundante Architekturen
• Geringere Betriebskosten durch passive Infrastruktur
• Zukunftssicherheit durch skalierbare Bandbreiten
• Investitionsschutz durch standardisierte Komponenten
• Vereinfachte Wartung durch modulare Bauweise

Als Hersteller modularer Glasfaserlösungen und offizieller Diamond-Partner unterstützt Fiber Products Netzbetreiber bei der Realisierung zukunftssicherer BOS-Infrastrukturen mit Systemen in bewährter Schweizer Präzisionsqualität.

FAQ: Häufige Fragen zu Digitalfunk BOS und Glasfaser-Backbones

Wie lange bleibt TETRA als Standard für den Digitalfunk BOS aktiv?

TETRA wird mindestens bis 2030 und voraussichtlich darüber hinaus als Basisstandard für die einsatzkritische Sprachkommunikation der Behörden und Organisationen mit Sicherheitsaufgaben aktiv bleiben. Die bewährte Technologie mit nahezu 100-prozentiger Verfügbarkeit wird schrittweise durch Breitbanddienste ergänzt, nicht ersetzt.

Welche Glasfasertypen eignen sich für BOS-Backbone-Verbindungen?

Für BOS-Backbones kommen ausschließlich Singlemode-Fasern nach OS2-Standard zum Einsatz. Diese ermöglichen Übertragungsdistanzen bis 40 km ohne Zwischenverstärkung und unterstützen Wellenlängenmultiplexverfahren für maximale Bandbreitennutzung.

Wie wird die 72-Stunden-Autarkie bei Stromausfall gewährleistet?

Die Notstromversorgung erfolgt zweistufig: Unterbrechungsfreie Stromversorgungen (USV) überbrücken die ersten Stunden, während Dieselaggregate die Langzeitversorgung sicherstellen. Kritische Glasfaser-Verstärkerpunkte verfügen über eigene Batteriesysteme mit mindestens 8 Stunden Überbrückungszeit.

Welche Steckverbinder-Typen sind für BOS-Anwendungen zertifiziert?

Hauptsächlich kommen LC/APC und SC/APC-Steckverbinder zum Einsatz. Für besonders vibrationskritische Umgebungen werden E2000-Steckverbinder mit integrierter Schutzklappe verwendet, die eine Rückflussdämpfung über 60 dB gewährleisten.

Können bestehende TETRA-Standorte für 5G-Integration genutzt werden?

Ja, die vorhandene Glasfaser-Infrastruktur der TETRA-Standorte bildet die ideale Basis für 5G-Erweiterungen. Die bestehenden Backbone-Verbindungen müssen lediglich auf 10 Gbit/s oder höher aufgerüstet werden, was durch Austausch der aktiven Komponenten bei gleichbleibender Glasfaser möglich ist.

Welche Förderungen gibt es für den Glasfaserausbau im BOS-Bereich?

Neben der allgemeinen Breitbandförderung des Bundes existieren spezielle Programme für sicherheitskritische Infrastrukturen. Die EU-Gigabit-Verordnung unterstützt explizit den Ausbau für Behördenkommunikation. Zusätzlich fördern einzelne Bundesländer die Modernisierung ihrer BOS-Netze mit eigenen Programmen.

„`
