Leitstellen Glasfaser – Hochverfügbare Vernetzung für Notruf und Einsatzführung

Leitstellen Glasfaser, Notruf Netzwerk und Leitstelle Vernetzung bilden das technische Rückgrat moderner Rettungsketten – mit bis zu 31,5 Millionen Notrufen jährlich benötigen deutsche Leitstellen hochverfügbare Glasfaseranbindungen für Echtzeitdatenübertragung, automatische Standortermittlung und ausfallsichere Kommunikation. Die Umstellung auf IP-basierte Notrufsysteme und die Einführung von Advanced Mobile Location (AML) erfordern redundante FTTH-Infrastrukturen mit 99,999% Verfügbarkeit in allen 380 deutschen Feuerwehr- und Polizeileitstellen.

Technische Anforderungen für Leitstellen Glasfaser-Infrastruktur

Die Modernisierung der Notruftechnik stellt höchste Anforderungen an die Glasfaser-Verkabelung in Leitstellen. Mit der Migration von 2G-Technik auf IP-basierte 4G/5G-Netze und der Einführung des Next Generation Emergency Call (NG eCall) ab Januar 2026 steigt das Datenvolumen exponentiell.

Moderne Leitstellen-Vernetzung muss folgende Datenströme bewältigen:

• Echtzeit-Standortdaten (AML) für die Rufnummern 112 und 110 in 13 Bundesländern
• NG eCall-Datenströme mit Live-Bildern und Fahrzeugzustandsdaten
• Real Time Text (RTT) für hör- und sprachbeeinträchtigte Personen ab 2027
• Rettungssoftware-Daten mit direkter Übertragung an Krankenhäuser
• 155.000 automatische eCalls jährlich mit umfangreichen Zusatzdaten

Redundanzkonzepte für Notruf Netzwerk Hochverfügbarkeit

Die kritische Infrastruktur einer Leitstelle erfordert mehrfach abgesicherte Glasfaserverbindungen. Nach DIN EN 50173-1 und den Vorgaben des BSI für kritische Infrastrukturen müssen mindestens zwei physikalisch getrennte Glasfaserwege vorhanden sein.

Redundanzebene	Technische Umsetzung	Verfügbarkeit
Primäranbindung	Singlemode OS2 mit < 0,25 dB/km	99,95%
Sekundäranbindung	Separater Trassenweg, anderer Netzbetreiber	99,95%
Gesamtsystem	Automatische Umschaltung < 50ms	99,999%

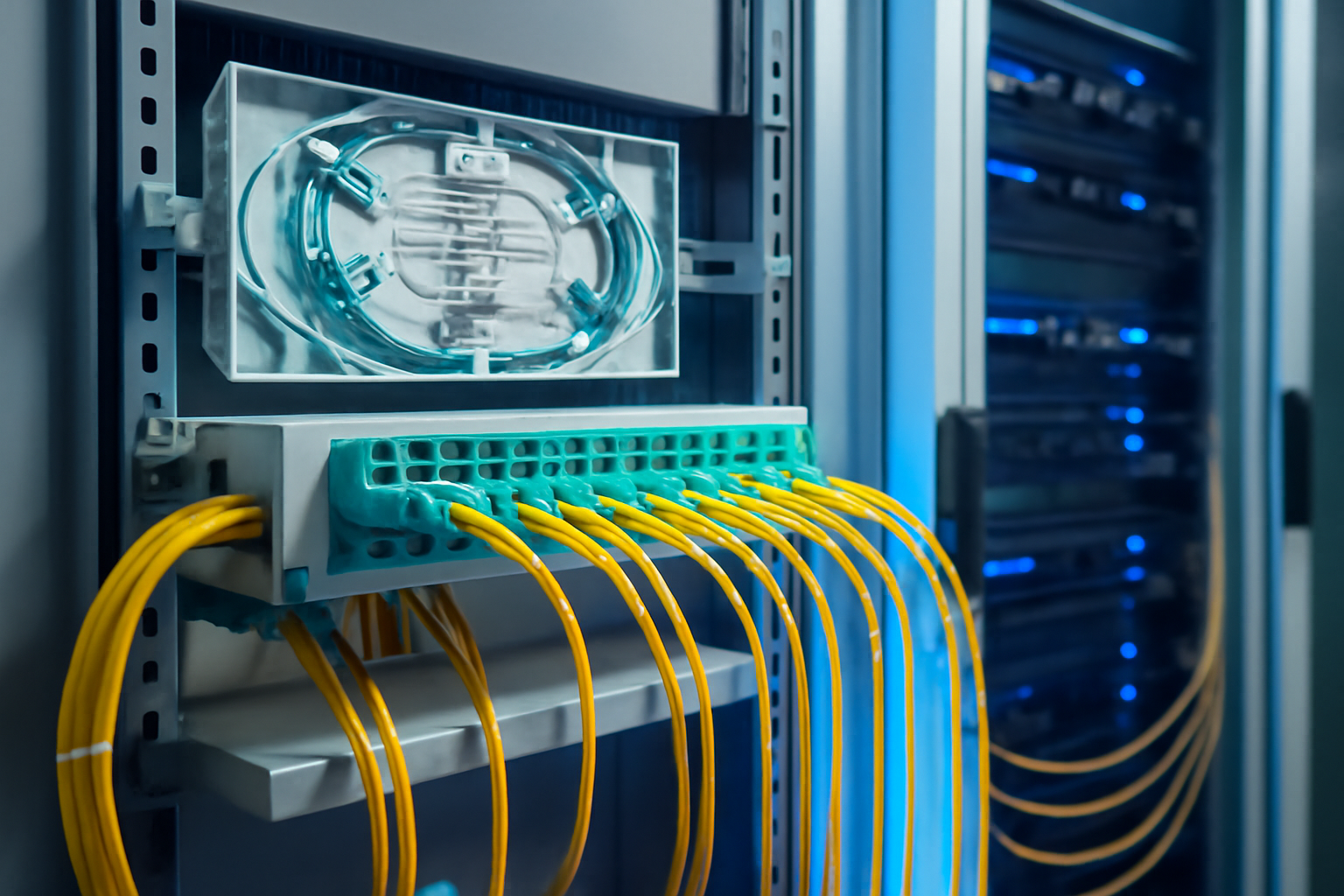

Die Spleißverteilung erfolgt in hochdichten 19-Zoll-Systemen mit bis zu 96 Fasern auf 1HE, um den begrenzten Platz in Technikräumen optimal zu nutzen. Jede Faser wird mit APC-polierten Steckern konfektioniert, um Rückflussdämpfungswerte von > 65 dB zu erreichen.

Glasfaser-Spleißtechnik für Leitstellen-Backbone

Der Backbone einer modernen Leitstelle basiert auf durchgängiger Singlemode-Verkabelung mit strukturierter Spleißverteilung. Die Hauptverteiler nutzen modulare Spleißboxen mit 24 oder 48 Fasern pro Spleißkassette, die eine übersichtliche Faserverwaltung und schnelle Fehlerdiagnose ermöglichen.

• Fusionsspleißungen mit < 0,02 dB Dämpfung nach IEC 61300-3-4
• Farbcodierung nach DIN VDE 0888 für eindeutige Faseridentifikation
• Zugentlastung der Kabel mit 1500 N Zugfestigkeit
• Biegeradius-Management mit R > 30 mm für Langzeitstabilität
• OTDR-Messprotokoll für jede Strecke nach IEC 61280-4-2

Migration bestehender Leitstellen auf moderne Glasfasernetze

Die schrittweise Migration von kupferbasierten auf glasfaserbasierte Notruf-Netzwerke erfordert sorgfältige Planung. Während der Übergangsphase müssen beide Systeme parallel betrieben werden – die alte GSM-Infrastruktur als Rückfallebene und die neue IP-basierte Glasfaseranbindung als Primärsystem.

Der Migrationspfad umfasst drei Phasen:

• Phase 1: Installation der Glasfaser-Hauseinführung und Spleißbox im Technikraum
• Phase 2: Aufbau paralleler IP-Infrastruktur mit Medienkonvertern
• Phase 3: Schrittweise Umschaltung der Dienste mit Rollback-Option

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Normative Anforderungen für Leitstelle Vernetzung

Die Installation von Glasfaserinfrastruktur in Leitstellen unterliegt strengen normativen Vorgaben. Nach der TKG-Novelle 2026 gilt der Glasfaserausbau für Behördenliegenschaften als „von überragendem öffentlichen Interesse“, was beschleunigte Genehmigungsverfahren ermöglicht.

Norm/Standard	Anwendungsbereich	Kernforderung
DIN EN 50173-6	Verteilte Gebäudedienste	Strukturierte Verkabelung für BOS
DIN EN 50174	Installation	Erdung, Potentialausgleich, Brandschutz
IEC 61754-15	LC-Steckverbinder	Dämpfung < 0,25 dB
BSI-Grundschutz	IT-Sicherheit	Physikalische Zugriffskontrolle

Spleißboxen-Dimensionierung für verschiedene Leitstellengrößen

Die Auswahl der richtigen Spleißbox-Kapazität richtet sich nach der Leitstellengröße und dem erwarteten Datenwachstum. Kleine Leitstellen mit bis zu 50 Arbeitsplätzen kommen mit 1HE-Systemen aus, während Großleitstellen modulare 3HE- oder 4HE-Lösungen benötigen.

• Kleine Leitstellen: 1HE-Spleißbox mit 48 Fasern, LC-Duplex-Kupplungen
• Mittlere Leitstellen: 1HE-System mit 96 Fasern, gemischte Steckertypen
• Große Verbundleitstellen: 3HE/4HE mit bis zu 288 Fasern, MPO-Breakout
• Redundante Technikräume: Gespiegelte Konfiguration an zwei Standorten

Für die Anbindung von Außenstellen eignen sich DIN-Hutschienenboxen mit IP65-Schutz, die auch in nicht klimatisierten Technikschränken zuverlässig funktionieren.

Bandbreitenanforderungen durch neue Notruftechnologien

Mit der Einführung von NG eCall und erweiterten Multimediadiensten steigen die Bandbreitenanforderungen in Leitstellen drastisch. Ein einzelner NG eCall mit Live-Video kann bis zu 10 Mbit/s benötigen – bei mehreren gleichzeitigen Notrufen summiert sich der Bedarf schnell auf mehrere Gigabit.

Die Dimensionierung muss folgende Dienste berücksichtigen:

• Sprachkommunikation: 64 kbit/s pro Kanal (G.711)
• AML-Standortdaten: 1 Mbit/s Burst für GPS-Koordinaten
• Video-Streaming: 5-10 Mbit/s pro HD-Stream
• Fahrzeugtelemetrie: 2 Mbit/s kontinuierlicher Datenstrom
• Krankenhaus-Anbindung: 100 Mbit/s für Patientendaten

Qualitätssicherung und Messtechnik für Leitstellen Glasfaser

Die Abnahme einer Leitstellen-Glasfaserinstallation erfordert umfangreiche Messungen nach IEC 61280. Jede Faser wird bidirektional mit einem OTDR vermessen und die Dämpfungswerte dokumentiert. Die geforderten Grenzwerte liegen bei < 0,35 dB/km für die Streckendämpfung und < 0,10 dB pro Spleißstelle.

Das Messprotokoll umfasst:

• Dämpfungsmessung bei 1310 nm und 1550 nm
• OTDR-Rückstreukurve mit Ereignisanalyse
• Chromatic Dispersion für Strecken > 10 km
• Polarisation Mode Dispersion (PMD) für 10G-Ethernet
• Endflächeninspektion nach IEC 61300-3-35

Integration in bestehende BOS-Digitalfunknetze

Die Glasfaseranbindung von Leitstellen muss nahtlos mit dem BOS-Digitalfunknetz interagieren. Die Schnittstelle zwischen TETRA-Basisstationen und IP-Backbone erfolgt über spezielle Gateways, die eine Ende-zu-Ende-Verschlüsselung gewährleisten.

Moderne 1HE-Spleißboxen mit hoher Packungsdichte ermöglichen die platzsparende Integration in bestehende 19-Zoll-Racks neben der Funktechnik. Die modulare Bauweise erlaubt nachträgliche Erweiterungen ohne Betriebsunterbrechung.

Zukunftssicherheit durch skalierbare Glasfaserarchitektur

Die Investition in eine zukunftssichere Notruf Netzwerk-Infrastruktur zahlt sich langfristig aus. Mit Singlemode-Fasern der Kategorie OS2 sind Übertragungsraten von 400 Gbit/s und mehr möglich – ausreichend Reserve für kommende Technologien wie 5G-Backhaul oder Quantenkommunikation.

• Vorbereitung auf Real Time Text (RTT) ab 2027
• Integration von KI-gestützter Notrufanalyse
• Anbindung von Drohnen-Livebildern
• Vernetzung mit Smart-City-Infrastruktur
• 5 Jahre Garantie auf modulare Spleißsysteme für Investitionssicherheit

Praktische Umsetzung: Von der Planung bis zur Inbetriebnahme

Die Realisierung einer hochverfügbaren Leitstellen Glasfaser-Anbindung folgt einem strukturierten Projektablauf. Nach der Bedarfsanalyse und Trassenplanung erfolgt die Installation der Spleißverteilung mit anschließender Qualitätssicherung.

Projektphase	Dauer	Kernaktivitäten
Bedarfsanalyse	2 Wochen	Bandbreite, Redundanz, Wachstum
Trassenplanung	4 Wochen	Tiefbau, Genehmigungen, Koordination
Installation	3 Wochen	Kabelzug, Spleißen, Rangierung
Abnahme	1 Woche	OTDR-Messung, Protokollierung
Migration	2 Wochen	Schrittweise Dienst-Umschaltung

Als Hersteller modularer Glasfaserlösungen und offizieller Diamond-Partner bietet Fiber Products die komplette Systemlösung für Leitstellen – von der kompakten 1HE-Spleißbox bis zum hochdichten VarioConnect-System mit Schweizer Präzisionsqualität. Unsere erweiterte 5-Jahres-Garantie sichert Ihre Investition langfristig ab.

Häufige Fragen zur Leitstellen-Glasfaservernetzung

Welche Glasfaserdichte benötigt eine mittelgroße Leitstelle?

Eine Leitstelle mit 30-50 Arbeitsplätzen benötigt typischerweise 48 bis 96 Fasern im Backbone. Pro Arbeitsplatz sollten 2 Fasern (Duplex) plus 50% Reserve eingeplant werden. Moderne 1HE-Spleißboxen bieten bis zu 96 Fasern auf nur einer Höheneinheit.

Wie wird die Ausfallsicherheit bei Glasfaserunterbrechung gewährleistet?

Durch redundante Trassenführung mit physikalisch getrennten Wegen und automatischer Umschaltung in < 50 ms. Zusätzlich werden kritische Verbindungen über zwei verschiedene Netzbetreiber geführt, um Totalausfälle zu vermeiden.

Welche Steckertypen eignen sich für Leitstellen-Umgebungen?

Für höchste Zuverlässigkeit empfehlen sich LC-APC oder E2000-APC Stecker mit Schutzklappe. Diese bieten Rückflussdämpfung > 65 dB und sind unempfindlich gegen Staub. MPO-Stecker kommen bei Hochdichte-Verkabelung zum Einsatz.

Wie erfolgt die Migration von Kupfer auf Glasfaser ohne Betriebsunterbrechung?

Durch parallelen Aufbau der Glasfaserinfrastruktur und schrittweise Migration einzelner Dienste. Medienkonverter ermöglichen die temporäre Anbindung von Legacy-Systemen. Ein detaillierter Rollback-Plan sichert den Notbetrieb ab.

Welche Messwerte sind bei der Abnahme einer Leitstellen-Verkabelung kritisch?

Entscheidend sind die Gesamtdämpfung < 0,35 dB/km, Spleißdämpfung < 0,10 dB und Steckerdämpfung < 0,25 dB. Die Rückflussdämpfung muss > 65 dB betragen. Alle Werte werden nach IEC 61280-4-2 bidirektional gemessen.

Wie viel Bandbreite benötigt die neue NG eCall Technologie?

Ein NG eCall mit HD-Video und Telemetriedaten benötigt 5-10 Mbit/s pro Verbindung. Bei 10 gleichzeitigen Notrufen mit Multimedia-Übertragung sollten mindestens 100 Mbit/s symmetrisch verfügbar sein, besser 1 Gbit/s für Lastspitzen.

„`
