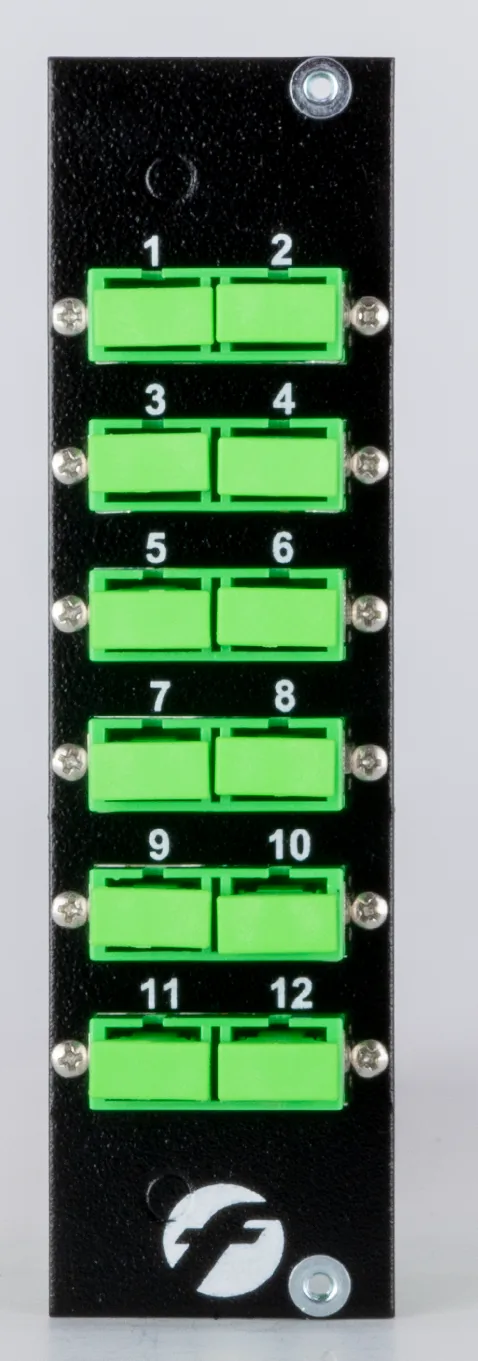

Modulare Spleißmodule: Flexibilität für Industrie 4.0
Industrie 4.0 Spleißmodule, modulare Glasfaser, OEM Lösungen: Die technische Grundlage für vernetzte Produktionsumgebungen
Industrie 4.0 Spleißmodule, modulare Glasfaser und OEM Lösungen bilden das Rückgrat moderner Fertigungsinfrastrukturen, die auf Echtzeitkommunikation und dezentrale Intelligenz setzen. Die Anforderungen an Glasfaserverkabelung in vernetzten Produktionsumgebungen unterscheiden sich fundamental von klassischen Büroinstallationen – während herkömmliche Systeme mit starren Konfigurationen arbeiten, ermöglichen modulare Spleißsysteme wie SlimConnect 1HE mit bis zu 96 Fasern oder VarioConnect 3HE/4HE mit bis zu 288 Fasern eine flexible, bedarfsgerechte Skalierung.
Industrieanlagenbauer stehen vor der Herausforderung, heterogene Automatisierungskomponenten, Sensornetzwerke und Steuerungssysteme in eine einheitliche Kommunikationsinfrastruktur zu integrieren. Die Lösung liegt in standardisierten, modularen Glasfasersystemen, die sowohl in Hutschienen-Umgebungen als auch in zentralen Verteilerpunkten funktionieren und dabei Latenzen unter 1 Millisekunde sowie vollständige EMV-Immunität gewährleisten.
Technische Anforderungen vernetzter Produktionsumgebungen
Die digitale Transformation der deutschen Industrie stellt höchste Ansprüche an die Netzwerkinfrastruktur. Im Gegensatz zu Büroumgebungen, wo gelegentliche Latenzspitzen tolerierbar sind, erfordern Echtzeit-Steuerungssysteme eine deterministische Datenübertragung mit garantierten Antwortzeiten. Moderne Fertigungsanlagen arbeiten mit Taktzeiten im Millisekundenbereich – jede Verzögerung in der Datenübertragung kann zu Produktionsausfällen führen.
- Latenzanforderungen: < 1 ms für kritische Steuerungsprozesse
- Verfügbarkeit: 99,999% (maximal 5 Minuten Ausfall pro Jahr)
- Bandbreite: 10 Gbit/s bis 100 Gbit/s für Backbone-Verbindungen
- EMV-Immunität: Vollständige Unempfindlichkeit gegen elektromagnetische Störungen
- Temperaturbereiche: -40°C bis +85°C für Industrieumgebungen
Industrie 4.0 Spleißmodule müssen diese Anforderungen nicht nur erfüllen, sondern auch die Integration in bestehende Automatisierungsumgebungen ermöglichen. Das bedeutet Kompatibilität mit gängigen Industriestandards wie PROFINET, EtherCAT und OPC UA.

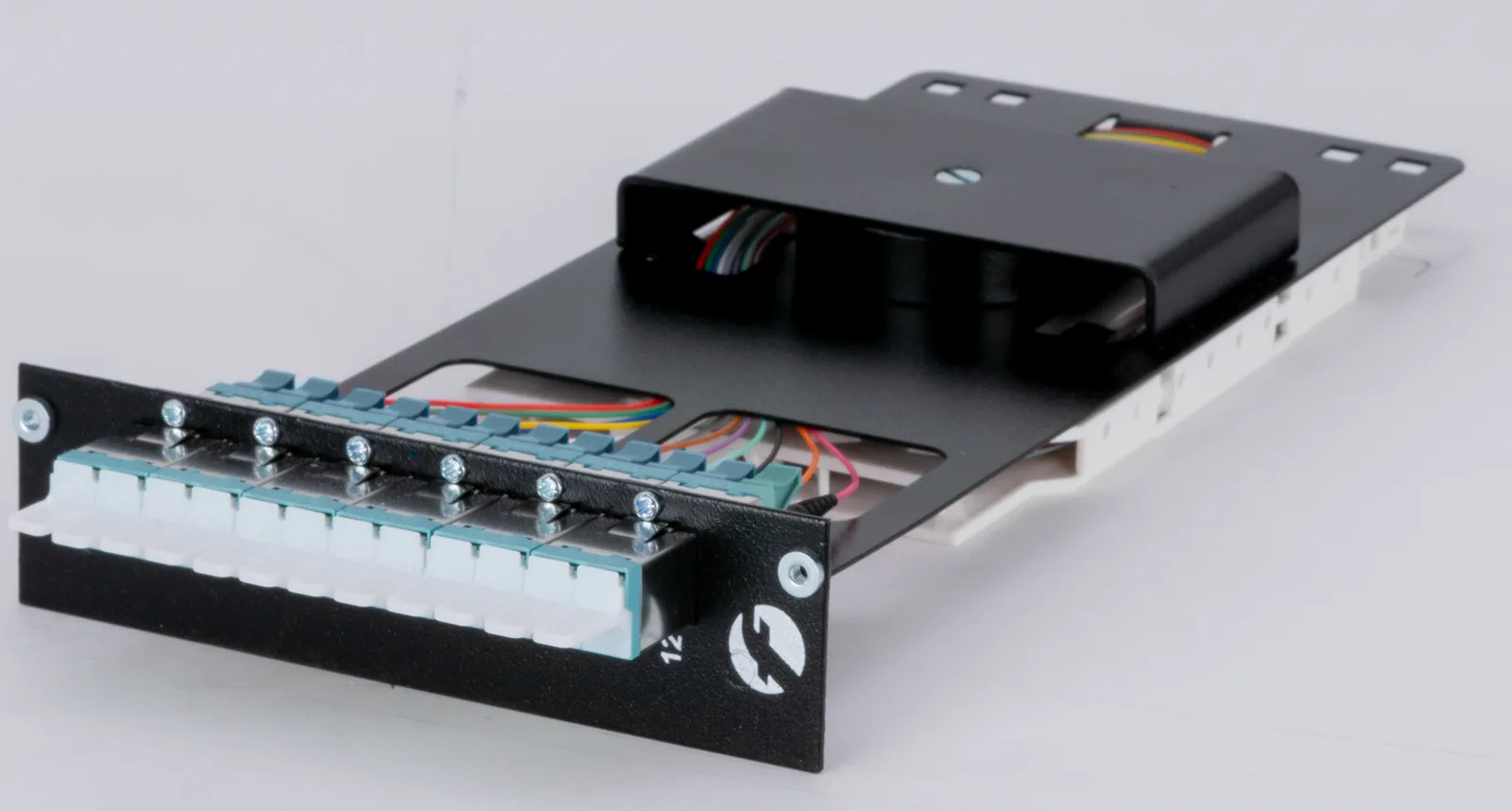

Modulare Glasfaser-Architekturen für flexible Produktionskonzepte
Die modulare Glasfaser-Architektur basiert auf dem europäischen 7TE-Standard (35mm Breite), der eine einheitliche Bauform für unterschiedliche Kapazitätsanforderungen definiert. Diese Standardisierung ermöglicht es Industrieanlagenbauern, mit einem einheitlichen Baukastensystem zu arbeiten, das sich flexibel an wechselnde Produktionsanforderungen anpassen lässt.
| Systemtyp | Höheneinheiten | Max. Faseranzahl | Portdichte pro HE | Typischer Einsatz |
|---|---|---|---|---|
| SlimConnect | 1HE | 96 Fasern | 96 Ports | Dezentrale Verteilerpunkte |
| VarioConnect | 3HE | 216 Fasern | 72 Ports | Bereichsverteiler |
| VarioConnect | 4HE | 288 Fasern | 72 Ports | Zentrale Hauptverteiler |
| RailConnect | Hutschiene | 48 Fasern | – | Schaltschränke |
Ein entscheidender Vorteil modularer Systeme liegt in der Vorkonfektionierung. OEM Lösungen werden bereits werksseitig mit der gewünschten Steckerkonfiguration ausgeliefert – ob LC, SC, E2000 oder MPO/MTP. Dies reduziert die Installationszeit vor Ort um bis zu 70 Prozent und minimiert gleichzeitig das Fehlerrisiko bei der Montage.
Integration in bestehende Automatisierungsumgebungen
Die Integration von Industrie 4.0 Spleißmodulen in bestehende Automatisierungsumgebungen erfordert eine durchdachte Migrationsstrategie. Viele Produktionsanlagen arbeiten noch mit kupferbasierten Feldbussystemen, die schrittweise durch Glasfaser ersetzt werden müssen.
Der Übergang erfolgt typischerweise in drei Phasen: Zunächst werden kritische Backbone-Verbindungen auf Glasfaser umgestellt, dann folgen die Verbindungen zwischen Produktionsbereichen, und schließlich die Anbindung einzelner Maschinen und Sensoren. Modulare Glasfaser-Systeme unterstützen diese Migration durch ihre flexible Erweiterbarkeit – beginnend mit wenigen Fasern können Kapazitäten bedarfsgerecht ausgebaut werden.
Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.
Die Verwendung von E2000-Steckverbindern nach IEC 61754-15 gewährleistet dabei höchste Zuverlässigkeit. Mit einer Rückflussdämpfung von > 65 dB und einer Einfügedämpfung von < 0,25 dB erfüllen diese Stecker auch anspruchsvollste Industrieanforderungen.

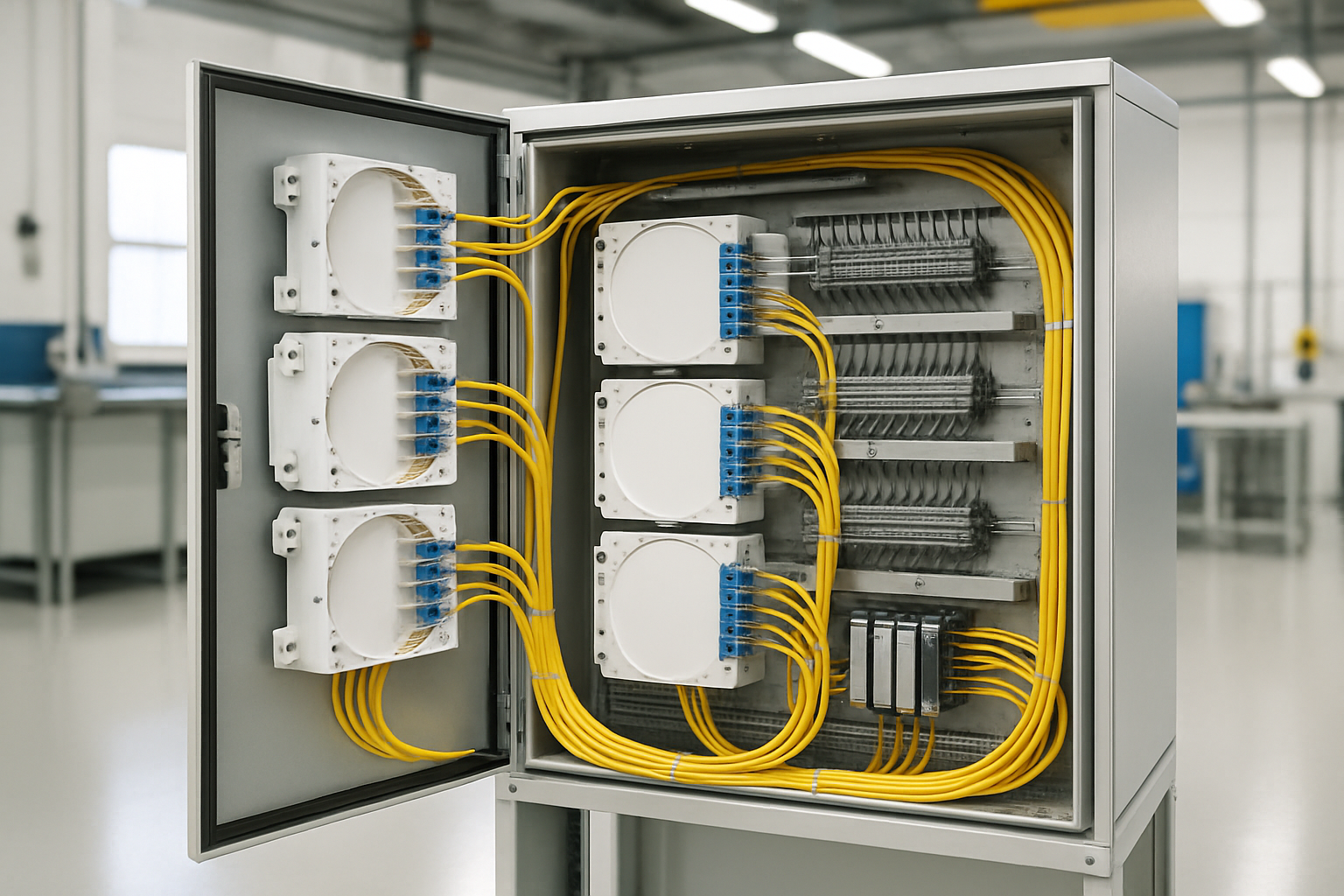

Hutschienen-Lösungen für dezentrale Automatisierung
In modernen Produktionsanlagen finden sich Steuerungskomponenten nicht nur in zentralen Technikräumen, sondern zunehmend dezentral in Schaltschränken direkt an den Maschinen. Hutschienen-montierte Glasfasermodule ermöglichen die Integration von Hochgeschwindigkeits-Datenverbindungen direkt neben SPS-Steuerungen und Frequenzumrichtern.
- Kompakte Bauform: 6TE bis 12TE Breite
- Schutzart: IP20 für Schaltschrankeinbau
- Temperaturbereich: -20°C bis +70°C
- Faserkapazität: 12 bis 48 Fasern pro Modul
- Steckertypen: LC, SC, E2000 in APC und PC Ausführung
Die DIN-Hutschienenboxen von Fiber Products bieten dabei eine besonders robuste Lösung für industrielle Umgebungen. Durch die vollständige Kapselung der Spleißstellen sind sie unempfindlich gegen Vibrationen und Temperaturschwankungen.
OEM-Lösungen für Maschinenhersteller
Maschinenhersteller integrieren zunehmend Glasfasertechnik direkt in ihre Anlagen. OEM Lösungen ermöglichen dabei eine perfekte Anpassung an die spezifischen Anforderungen der jeweiligen Maschine. Die modulare Glasfaser-Architektur unterstützt diesen Ansatz durch standardisierte Schnittstellen und flexible Konfigurationsmöglichkeiten.
Ein Beispiel aus der Praxis: Ein Hersteller von Druckmaschinen benötigt pro Maschine 24 Glasfasern für die Anbindung von Hochgeschwindigkeitskameras zur Qualitätskontrolle. Durch vorkonfektionierte Module mit E2000-Steckern kann die Glasfaserverkabelung bereits im Werk installiert und getestet werden. Am Einsatzort muss dann nur noch die Verbindung zum Kundennetzwerk hergestellt werden.
| Branche | Typische Anforderung | Empfohlene Lösung | Steckertyp |
|---|---|---|---|
| Maschinenbau | 24-48 Fasern | VarioConnect 1HE | E2000 APC |
| Robotik | 12-24 Fasern | RailConnect | LC Duplex |
| Prozessautomation | 48-96 Fasern | SlimConnect 1HE | SC APC |
| Logistik | 96-288 Fasern | VarioConnect 3HE | MPO/MTP |
Normkonformität und Zertifizierungen für Industrie 4.0
Industrie 4.0 Spleißmodule müssen eine Vielzahl von Normen und Standards erfüllen. Die wichtigsten internationalen Standards sind ISO/IEC 11801 für strukturierte Verkabelung und die IEC 61754-Serie für Glasfasersteckverbinder. Darüber hinaus gelten branchenspezifische Anforderungen.
Für den deutschen Markt ist insbesondere die Konformität mit VDE-Richtlinien relevant. Die VDE 0888-Serie definiert Anforderungen an Lichtwellenleiter-Kabel und deren Installation. Modulare Glasfaser-Systeme müssen außerdem die Anforderungen der Maschinenrichtlinie 2006/42/EG erfüllen, wenn sie als Komponenten in Maschinen verbaut werden.
- CE-Kennzeichnung nach europäischen Richtlinien
- RoHS-Konformität für umweltgerechte Produktion
- UL-Zertifizierung für den nordamerikanischen Export
- ATEX-Zulassung für explosionsgefährdete Bereiche
- Bahnzulassung EN 50155 für Schienenfahrzeuge
Wirtschaftlichkeitsbetrachtung modularer Systeme
Die Investition in modulare Glasfaser-Infrastruktur amortisiert sich typischerweise innerhalb von 24 bis 36 Monaten. Die Kosteneinsparungen resultieren aus mehreren Faktoren: Reduzierte Installationszeiten, geringerer Wartungsaufwand und die Möglichkeit zur bedarfsgerechten Erweiterung ohne Komplettaustausch.
Ein konkretes Rechenbeispiel: Eine Produktionsanlage mit 10 dezentralen Verteilerpunkten benötigt insgesamt 480 Glasfaseranschlüsse. Mit konventionellen Systemen würden 10 separate 48-Port-Verteiler installiert. Mit modularen Systemen können stattdessen bedarfsgerecht dimensionierte Einheiten von 24 bis 96 Ports eingesetzt werden. Die Materialersparnis beträgt etwa 30 Prozent, die Zeitersparnis bei der Installation liegt bei 40 Prozent.
Die modularen Spleißsysteme von Fiber Products bieten zusätzlich den Vorteil der 5-jährigen Garantie – einzigartig in der Branche. Dies reduziert das Investitionsrisiko und senkt die Total Cost of Ownership erheblich.
Zukunftssicherheit durch Skalierbarkeit
Die Datenraten in Produktionsumgebungen verdoppeln sich etwa alle zwei Jahre. Während heute 10 Gbit/s für die meisten Anwendungen ausreichen, werden mittelfristig 25 Gbit/s und langfristig 100 Gbit/s zum Standard werden. Modulare Glasfaser-Systeme sind auf diese Entwicklung vorbereitet.
Durch die Verwendung von OM5-Multimode-Fasern oder OS2-Singlemode-Fasern sind die physikalischen Voraussetzungen für zukünftige Übertragungsraten bereits gegeben. Die modulare Architektur ermöglicht zudem den schrittweisen Austausch einzelner Komponenten – beispielsweise können LC-Module durch MPO-Module für höhere Portdichten ersetzt werden, ohne die gesamte Installation zu erneuern.
Praktische Implementierung in der Smart Factory
Die Implementierung von Industrie 4.0 Spleißmodulen erfolgt idealerweise in einem strukturierten Projektablauf. Zunächst wird eine Bestandsaufnahme der vorhandenen Infrastruktur durchgeführt und der zukünftige Bandbreitenbedarf ermittelt. Auf dieser Basis erfolgt die Dimensionierung der modularen Glasfaser-Lösung.
- Bedarfsanalyse: Erfassung aller Datenpunkte und Bandbreitenanforderungen
- Netzwerkdesign: Erstellung einer hierarchischen Topologie
- Komponentenauswahl: Definition der Module und Steckertypen
- Installation: Montage und Inbetriebnahme durch zertifizierte Techniker
- Dokumentation: Lückenlose Erfassung aller Verbindungen
- Wartungskonzept: Definition von Prüfintervallen und Ersatzteilbevorratung
Als Hersteller und offizieller Diamond-Partner unterstützt Fiber Products seine Kunden bei allen Projektphasen – von der Planung über die Lieferung vorkonfektionierter OEM Lösungen bis zur technischen Dokumentation. Die modulare Glasfaser-Architektur mit SlimConnect und VarioConnect Systemen bietet dabei maximale Flexibilität für individuelle Anforderungen.
Integration in bestehende IT-Infrastrukturen
Industrie 4.0 Spleißmodule müssen nahtlos in bestehende IT-Infrastrukturen integrierbar sein. Dies betrifft sowohl die physikalische Ebene als auch das Netzwerkmanagement. Moderne Systeme unterstützen daher SNMP-Überwachung und bieten Schnittstellen zu gängigen DCIM-Systemen (Data Center Infrastructure Management).
Die Dokumentation der Glasfaserinfrastruktur erfolgt idealerweise in einem zentralen System, das alle Verbindungen, Dämpfungswerte und Wartungsintervalle erfasst. Modulare Systeme vereinfachen diese Dokumentation durch ihre standardisierte Struktur – jedes Modul hat eine eindeutige Bezeichnung und definierte Anschlussparameter.
Für die industrielle Glasfaserverkabelung bietet Fiber Products umfassende Dokumentationsvorlagen und Schulungen an. Die technischen Datenblätter enthalten alle relevanten Parameter nach IEC 61300-3-35 für die Dämpfungsmessung und IEC 61300-3-6 für die Rückflussdämpfung.
FAQ zu modularen Glasfaserlösungen in der Industrie 4.0
Welche Steckertypen eignen sich für industrielle Umgebungen?
Für industrielle Umgebungen empfehlen sich E2000-Stecker mit APC-Schliff, da sie durch ihre Schutzklappe und den 8-Grad-Schrägschliff optimalen Schutz gegen Verschmutzung und beste optische Eigenschaften bieten. Alternativ sind LC-Stecker für hohe Portdichten geeignet.
Wie viele Fasern werden pro Maschine typischerweise benötigt?
Der Faserbedarf variiert je nach Komplexität: Einfache Sensoren benötigen 2-4 Fasern, komplexe Robotersysteme 12-24 Fasern, und vernetzte Produktionslinien können 48-96 Fasern erfordern. Modulare Systeme ermöglichen eine bedarfsgerechte Skalierung.
Welche Temperaturbereiche müssen Industrie-Spleißmodule abdecken?
Standard-Industriemodule arbeiten im Bereich -20°C bis +70°C. Für Extrembedingungen gibt es Spezialausführungen für -40°C bis +85°C. Die Fiber Products Hutschienenlösungen sind für den erweiterten Temperaturbereich ausgelegt.
Wie erfolgt die Migration von Kupfer auf Glasfaser?
Die Migration erfolgt schrittweise: Zunächst werden kritische Backbone-Verbindungen umgestellt, dann Bereichsverteiler und schließlich Endgeräte. Medienkonverter ermöglichen die temporäre Koexistenz beider Technologien während der Übergangsphase.
Welche Normen gelten für Industrie 4.0 Glasfaserinstallationen?
Relevant sind ISO/IEC 11801 für strukturierte Verkabelung, IEC 61754 für Steckverbinder, EN 50173 für Gebäudeverkabelung und branchenspezifische Standards wie PROFINET Spezifikationen. Alle Fiber Products Systeme erfüllen diese Normen.
Was kostet die Umstellung auf modulare Glasfasersysteme?
Die Investitionskosten hängen vom Umfang ab. Pro Arbeitsplatz rechnet man mit 200-500 Euro für die passive Infrastruktur. Durch die modulare Bauweise und 5 Jahre Garantie amortisiert sich die Investition typischerweise binnen 24-36 Monaten.
Zusammenfassung und Ausblick
Industrie 4.0 Spleißmodule, modulare Glasfaser und OEM Lösungen sind unverzichtbare Komponenten für die digitale Transformation der deutschen Industrie. Die Kombination aus standardisierten Bauformen, flexibler Skalierbarkeit und industrietauglicher Robustheit macht modulare Systeme zur idealen Wahl für Industrieanlagenbauer.
Mit der fortschreitenden Digitalisierung und dem Ausbau von 5G-Campusnetzen wird die Bedeutung leistungsfähiger Glasfaserinfrastrukturen weiter zunehmen. Modulare Systeme bieten die notwendige Flexibilität, um auf zukünftige Anforderungen reagieren zu können – sei es durch höhere Bandbreiten, neue Steckertypen oder veränderte Netzwerktopologien.
Die Investition in qualitativ hochwertige, modulare
