Glasfaser Windkraft – Netzwerktechnik für Windparks und Energieanlagen

Moderne Windparks benötigen robuste Glasfaser Windpark Infrastrukturen für die sichere Datenübertragung zwischen Windkraftanlagen, Umspannwerken und Leitwarten. Die besonderen Herausforderungen in Windenergie LWL Netzen – von elektromagnetischen Störfeldern über extreme Temperaturschwankungen bis zu mechanischen Vibrationen – erfordern spezielle Glasfaserlösungen mit industrietauglichen Komponenten wie vibrationsfesten E2000-Steckverbindungen und modularen Spleißsystemen in IP65-Schutzklassen.

Warum Glasfaser in Windparks unverzichtbar ist

Windkraftanlagen erzeugen starke elektromagnetische Felder, die kupferbasierte Netzwerke massiv stören können. Glasfaserkabel sind hingegen vollständig immun gegen elektromagnetische Interferenzen und gewährleisten eine störungsfreie Kommunikation selbst bei Blitzschlägen mit bis zu 200 kA. Die Lichtwellenleiter ermöglichen Übertragungsraten von 100 Gbit/s und mehr über Distanzen von mehreren Kilometern – essentiell für die Echtzeitüberwachung verteilter Windparks.

Im deutschen Energiewendekontext mit über 30.000 Windkraftanlagen und steigenden Anforderungen an Netzstabilität bildet die Glasfasertechnologie das Rückgrat moderner Windkraft Netzwerk Architekturen. Die Integration in bestehende Energieinfrastrukturen erfolgt dabei zunehmend durch Synergien bei Tiefbauarbeiten.

• Vollständige Immunität gegen elektromagnetische Störfelder
• Übertragungsreichweiten von bis zu 80 km ohne Verstärkung
• Bandbreiten von 100 Gbit/s bis 400 Gbit/s für Echtzeitdaten
• Temperaturbeständigkeit von -40°C bis +85°C
• Keine Erdung erforderlich – wichtig bei Blitzschutzkonzepten

Technische Anforderungen an Windenergie LWL Systeme

Glasfasersysteme in Windparks müssen extremen Umgebungsbedingungen standhalten. Die mechanischen Vibrationen in Windkraftanlagen erreichen Beschleunigungen von bis zu 2g, was spezielle vibrationsfeste Steckverbindungen wie E2000-APC oder LC-APC mit Verriegelung erfordert.

Die Norm IEC 61300-2-27 definiert dabei die Vibrationstests für optische Steckverbindungen. Zusätzlich müssen alle Komponenten der Schutzart IP65 nach EN 60529 entsprechen, um gegen Staub und Strahlwasser geschützt zu sein.

Parameter	Anforderung Windpark	Norm/Standard
Schutzart	Mindestens IP65	EN 60529
Temperaturbereich	-40°C bis +85°C	IEC 60068-2
Vibrationsfestigkeit	10-500 Hz, 2g	IEC 61300-2-27
Dämpfung Singlemode	< 0,25 dB	IEC 61754-15
Rückflussdämpfung APC	> 60 dB	IEC 61300-3-6

Aufbau eines Glasfaser Windpark Netzwerks

Ein typisches Windkraft Netzwerk besteht aus drei Hauptebenen: der Feldebene mit den einzelnen Windkraftanlagen, der Parkebene mit Umspannwerk und Leitwarte sowie der Fernwirkebene zur Netzanbindung. Jede Ebene stellt unterschiedliche Anforderungen an die Glasfaserinfrastruktur.

Auf der Feldebene verbinden robuste Außenkabel mit 12 bis 48 Fasern die einzelnen Windkraftanlagen ringförmig oder sternförmig. Die Kabel werden in frostfreier Tiefe von mindestens 80 cm verlegt und durch zusätzliche Schutzrohre vor mechanischen Beschädigungen geschützt.

• Feldebene: Direkte Anbindung der Windkraftanlagen mit G.652.D Singlemode-Fasern
• Parkebene: Aggregation im Umspannwerk mit modularen Spleißsystemen
• Fernwirkebene: Redundante Anbindung an übergeordnete Leitwarten
• Redundanzkonzept: Ring- oder vermaschte Topologien für Ausfallsicherheit
• Reservefasern: Mindestens 30% Kapazitätsreserve einplanen

Spleißtechnik und Kabelmanagement in Windkraftanlagen

Die Spleißverbindungen in Windparks müssen höchsten Qualitätsanforderungen genügen. Jede Spleißstelle wird mit einer maximalen Dämpfung von 0,05 dB ausgeführt und in speziellen Spleißboxen mit IP65-Schutz untergebracht. Moderne modulare Spleißsysteme ermöglichen dabei eine strukturierte Faserverwaltung auf engstem Raum.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

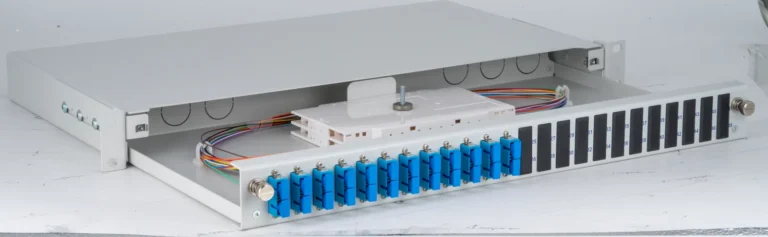

Die Installation erfolgt typischerweise in klimatisierten Schaltschränken im Turmfuß der Windkraftanlage. Hier kommen kompakte 1HE-Spleißboxen zum Einsatz, die bis zu 96 Fasern auf einer Höheneinheit verwalten können – doppelt so viel wie herkömmliche Systeme.

Monitoring und Fehlerdiagnose in Windenergie LWL Netzen

Die kontinuierliche Überwachung der Glasfaserinfrastruktur ist entscheidend für die Verfügbarkeit des Windparks. Moderne OTDR-Systeme (Optical Time Domain Reflectometer) ermöglichen die permanente Überwachung aller Faserstrecken mit einer Ortsauflösung von unter einem Meter.

• Automatische Dämpfungsüberwachung in Echtzeit
• Alarmierung bei Grenzwertüberschreitungen (typisch > 0,35 dB/km)
• Präzise Fehlerortung mit OTDR-Messgenauigkeit ± 0,5 m
• Integration in SCADA-Systeme über IEC 61850 Protokoll
• Dokumentation aller Messwerte für Trendanalysen

Integration in bestehende Energieinfrastrukturen

Die Synergienutzung bei Tiefbauarbeiten reduziert die Kosten für Glasfaser Windpark Installationen erheblich. Bei der Verlegung von Energiekabeln werden Leerrohre für Glasfaserkabel mitverlegt – eine Praxis, die durch die neue Gigabit-Infrastrukturverordnung (GIA) seit Februar 2026 bei Neubauten verpflichtend ist.

Stadtwerke und Energieversorger nutzen diese Synergien verstärkt für den parallelen Ausbau von Energie- und Kommunikationsnetzen. Die gemeinsame Nutzung von Trassen reduziert Baukosten um bis zu 40 Prozent und beschleunigt gleichzeitig den Glasfaserausbau im ländlichen Raum.

Synergiebereich	Kosteneinsparung	Umsetzung
Mitverlegung bei Tiefbau	30-40%	Leerrohre parallel zu Energiekabeln
Gemeinsame Trassen	25-35%	Koordinierte Planung mit Netzbetreiber
Mast-Mitnutzung	20-30%	Glasfaser an Freileitungsmasten
Wartungssynergien	15-25%	Gemeinsame Serviceintervalle

Normen und Richtlinien für Windkraft Netzwerk Installationen

Die Installation von Glasfasersystemen in Windparks unterliegt strengen Normen. Die VDE 0800-730 definiert seit Februar 2026 die Materialanforderungen für gebäudeinterne Glasfaserverkabelung und löst damit wichtige Brandschutzhürden. Für industrielle Anwendungen gelten zusätzlich die Anforderungen der EN 50173-3 für strukturierte Verkabelung.

Die Steckverbindungen müssen der IEC 61754 Serie entsprechen, wobei für Windparks besonders die robusten E2000-Stecker nach IEC 61754-15 relevant sind. Diese bieten durch ihre federbelastete Schutzklappe optimalen Schutz vor Verschmutzung.

• IEC 61300: Grundlegende Prüf- und Messverfahren für LWL-Komponenten
• EN 50173-3: Industrielle strukturierte Verkabelungssysteme
• IEC 61754-15: E2000-Steckverbinderfamilie für raue Umgebungen
• VDE 0276-2000: Energiekabel mit integrierten Lichtwellenleitern
• DIN EN 60794: Lichtwellenleiterkabel Produktspezifikationen

Wirtschaftlichkeit und Investitionssicherheit

Die Investition in hochwertige Glasfaserinfrastruktur für Windenergie LWL Netze amortisiert sich durch reduzierte Ausfallzeiten und niedrigere Wartungskosten. Modulare Systeme mit 5 Jahren Garantie bieten dabei maximale Investitionssicherheit und ermöglichen flexible Erweiterungen ohne Kompletttausch.

Die Gesamtbetriebskosten über 20 Jahre Laufzeit liegen bei qualitativ hochwertigen Systemen um bis zu 35 Prozent niedriger als bei Billiglösungen, wenn man Ausfallzeiten und Wartungsaufwände einrechnet. Die erweiterte Garantie reduziert zudem das finanzielle Risiko bei Komponentenausfällen.

Zukunftssicherheit durch modulare Glasfasersysteme

Die steigenden Datenmengen durch Predictive Maintenance und KI-gestützte Optimierung erfordern skalierbare Netzwerkinfrastrukturen. Modulare Spleißsysteme wie VarioConnect ermöglichen die stufenweise Erweiterung von 96 auf bis zu 288 Fasern ohne Austausch der Grundinfrastruktur.

Die Unterstützung zukunftssicherer Übertragungsstandards wie 400G Ethernet und die Kompatibilität mit neuen Steckertypen wie MPO/MTP für Hochgeschwindigkeitsverbindungen sichern die Investition langfristig ab. Gleichzeitig bleiben bewährte Standards wie LC und SC weiterhin nutzbar.

Praxistipps für die Glasfaser Windpark Planung

Bei der Planung eines Windkraft Netzwerks sollten Betreiber von Anfang an ausreichend Reservekapazitäten einplanen. Die Erfahrung zeigt, dass der Bandbreitenbedarf alle 3 bis 5 Jahre um den Faktor zwei steigt. Eine Überdimensionierung von mindestens 50 Prozent bei der Faseranzahl hat sich bewährt.

• Dokumentation aller Fasern mit OTDR-Referenzmessungen vor Inbetriebnahme
• Verwendung farbcodierter Stecker und Kabel nach DIN VDE 0888-100
• Installation von Ersatzfasern für kritische Verbindungen (N+1 Redundanz)
• Regelmäßige Reinigung der Steckverbindungen alle 6 Monate
• Schulung des Wartungspersonals in Glasfaser-Messtechnik

Häufige Fragen zu Glasfaser in Windkraftanlagen

Welche Fasertypen eignen sich für Windparks?

Für Windenergie LWL Installationen werden ausschließlich Singlemode-Fasern nach ITU-T G.652.D oder G.657.A verwendet. Diese bieten die notwendige Reichweite und Bandbreite für die typischen Distanzen von mehreren Kilometern zwischen Windkraftanlagen und Leitwarte.

Wie viele Fasern werden pro Windkraftanlage benötigt?

Eine moderne Windkraftanlage benötigt mindestens 4 bis 8 aktive Fasern für Steuerung, Überwachung und Videosysteme. Mit Redundanz und Zukunftsreserve sollten 12 bis 24 Fasern pro Anlage eingeplant werden.

Welche Schutzmaßnahmen sind gegen Nagetiere erforderlich?

Glasfaserkabel in Windparks sollten mit Stahlarmierung oder speziellen Anti-Nagetier-Ummantelungen ausgestattet sein. Zusätzlich empfiehlt sich die Verlegung in Schutzrohren aus HDPE mit Wandstärken von mindestens 3 mm.

Wie erfolgt die Blitzschutzintegration bei Glasfasern?

Glasfasern selbst sind nicht leitfähig und benötigen keinen Blitzschutz. Bei Hybridkabeln mit Metallelementen müssen diese jedoch über Potentialausgleichsschienen geerdet werden. Reine Glasfaserkabel können die Blitzschutzzone ohne zusätzliche Maßnahmen durchqueren.

Welche Wartungsintervalle sind für Glasfaser Windpark Systeme üblich?

Visuelle Inspektionen sollten halbjährlich, OTDR-Messungen jährlich durchgeführt werden. Die Reinigung der Steckverbindungen erfolgt bei Bedarf, mindestens jedoch alle 6 Monate in staubbelasteten Umgebungen.

Können bestehende Kupferinfrastrukturen auf Glasfaser umgerüstet werden?

Ja, vorhandene Kabeltrassen und Schutzrohre können meist weitergenutzt werden. Die Umrüstung erfolgt schrittweise durch Parallelverlegung, wobei die Kupferkabel als Einzugshilfe dienen können. Die aktive Technik muss jedoch komplett auf optische Übertragung umgestellt werden.

Fazit: Glasfaser als Grundlage moderner Windparks

Die Implementierung robuster Glasfaser Windpark Infrastrukturen ist entscheidend für die Effizienz und Zuverlässigkeit moderner Windenergieanlagen. Mit industrietauglichen Komponenten, modularen Spleißsystemen und durchdachten Redundanzkonzepten lassen sich ausfallsichere Windkraft Netzwerk Architekturen realisieren, die den steigenden Anforderungen an Bandbreite und Echtzeitfähigkeit gerecht werden.
