Glasfaser für Energieversorger: Smart Grid und SCADA-Netzwerke – Der technische Leitfaden für resiliente Stromnetze
Smart Grid Glasfaser, SCADA Netzwerk und Energieversorger LWL bilden das digitale Rückgrat der Energiewende, indem Lichtwellenleiter-Infrastrukturen die Echtzeitüberwachung und -steuerung dezentraler Energienetze mit Latenzen unter 5 ms und Verfügbarkeiten über 99,99% ermöglichen. Die Integration von Glasfasertechnik in Energieversorgungsnetze transformiert klassische Stromnetze zu intelligenten Sensornetzwerken, die über SCADA-Protokolle nach IEC 60870-5-104 mechanische Belastungen, Netzfrequenzen und Lastverteilungen in Echtzeit erfassen.
Für Netzbetreiber und Stadtwerke im DACH-Raum bedeutet dies konkret: Die Verschmelzung von Energie- und Dateninfrastruktur schafft neue Synergien bei Tiefbauarbeiten und ermöglicht gleichzeitig die Umsetzung der EU-Richtlinie 2019/944 zur Digitalisierung der Energienetze.
Technische Grundlagen: Warum Glasfaser für Smart Grids unverzichtbar ist
Die elektromagnetische Immunität von Glasfaserleitungen macht sie zur einzigen verlässlichen Übertragungstechnologie in hochspannungsnahen Umgebungen. Während Kupferleitungen durch EMV-Störungen bis 100 kV/m beeinträchtigt werden, garantieren LWL-Systeme störungsfreie Datenübertragung selbst direkt in Umspannwerken.
- Vollständige galvanische Trennung zwischen Messpunkten
- Übertragungsdistanzen bis 80 km ohne Repeater (Singlemode OS2)
- Bandbreiten von 10 Gbit/s bis 400 Gbit/s für parallele Datenströme
- Temperaturbeständigkeit -40°C bis +85°C nach IEC 60794
- Keine Erdschleifen oder Potentialausgleichsprobleme
Der VDE fordert in seinen aktuellen Leitlinien explizit die Doppelfunktion moderner Glasfasernetze: Neben dem reinen Datentransport sollen integrierte Sensorfasern mechanische Belastungen und Temperaturverläufe über Distributed Acoustic Sensing (DAS) erfassen.
| Parameter | Kupferleitung | Glasfaser (OS2) | Vorteil LWL |
|---|---|---|---|
| EMV-Festigkeit | Anfällig ab 10 kV/m | Vollständig immun | 100% Störsicherheit |
| Reichweite | Max. 100 m (Ethernet) | Bis 80 km | 800-fach |
| Bandbreite | 1 Gbit/s | 400 Gbit/s | 400-fach |
| Latenz | 5-10 ms | < 1 ms | 10-fach besser |
SCADA-Netzwerkarchitektur mit modularen Glasfasersystemen
SCADA-Netzwerke für Energieversorger erfordern eine hierarchische Glasfaserarchitektur mit redundanten Ringstrukturen. Die Hauptleitstelle verbindet sich über Backbone-Ringe mit 10-100 Gbit/s zu regionalen Unterstationen, die wiederum lokale Sensornetzwerke mit 1-10 Gbit/s anbinden.

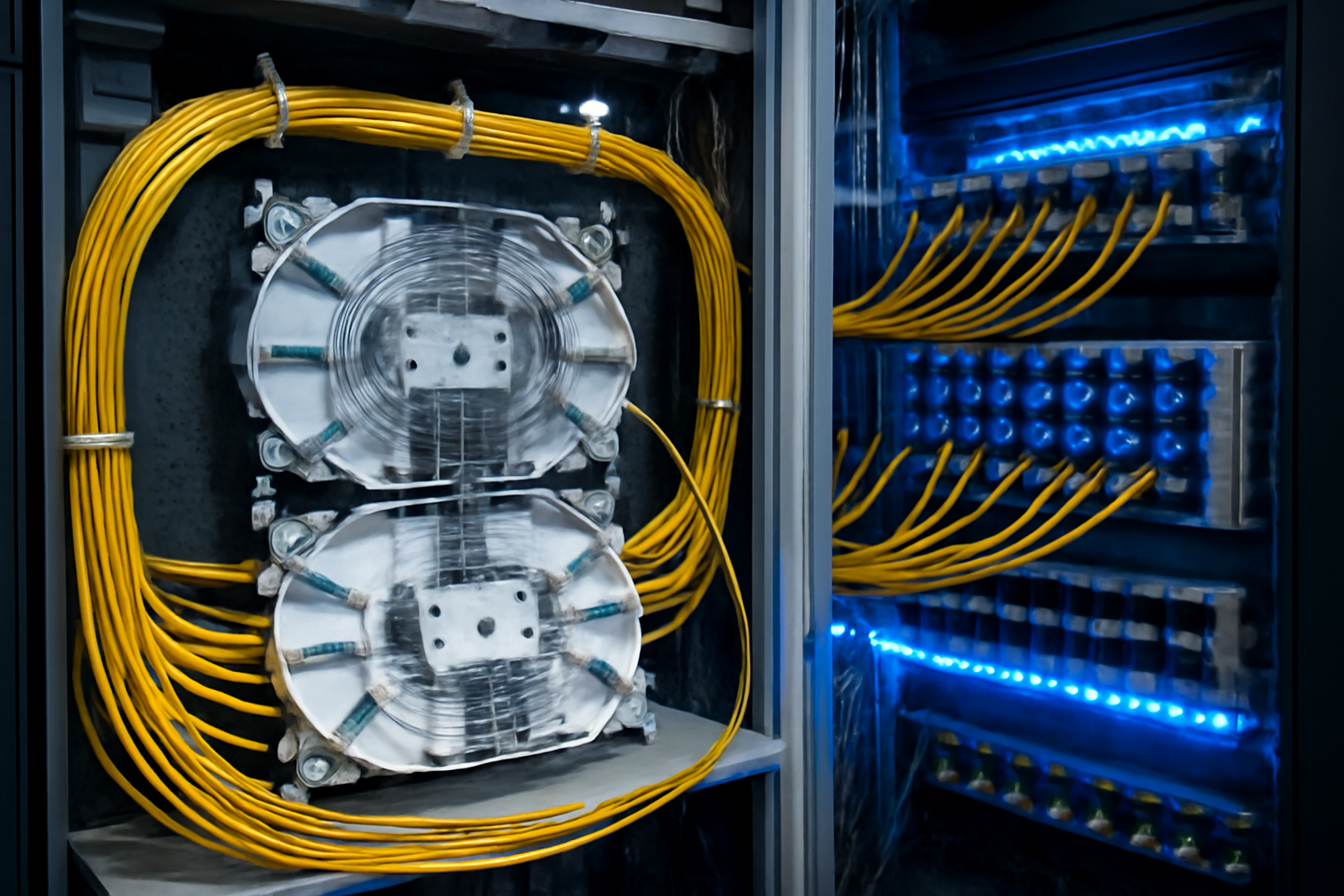

In der Praxis bewähren sich modulare Spleißsysteme, die auf 19-Zoll-Technik nach DIN 41494 basieren. Diese ermöglichen die flexible Anpassung der Faserkapazität von initial 24 Fasern auf bis zu 96 Fasern pro Höheneinheit – eine Packungsdichte, die konventionelle Systeme um den Faktor zwei übertrifft.
- Zentrale Leitstelle: 288-576 Fasern in 3HE/4HE-Systemen
- Umspannwerke: 48-96 Fasern in 1HE-Modulen
- Ortsnetzstationen: 12-24 Fasern in DIN-Hutschienenboxen
- Sensornetzwerke: 4-8 Fasern pro Messpunkt
Praktische Umsetzung: Smart Grid Glasfaser in deutschen Verteilnetzen
Deutsche Netzbetreiber setzen verstärkt auf die Mitverlegung von Glasfaserkabeln bei ohnehin anstehenden Tiefbauarbeiten. Der Gigabit Infrastructure Act (GIA) reduziert seit 2024 bürokratische Hürden und ermöglicht Synergien zwischen Energie- und Telekommunikationsinfrastruktur.
Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.
Ein typisches Mittelspannungsnetz mit 50 Ortsnetzstationen benötigt etwa 75-100 km Glasfaserkabel für die vollständige SCADA-Anbindung. Die Investition amortisiert sich durch eingesparte Leitungsverluste und optimierte Netzauslastung innerhalb von 3-5 Jahren.
Steckertypen und Konnektoren für raue Industrieumgebungen
Smart Grid Glasfaser, SCADA Netzwerk und Energieversorger LWL stellen besondere Anforderungen an die mechanische Robustheit der Steckverbindungen. Während in klimatisierten Rechenzentren LC-Stecker dominieren, fordern Energieanwendungen vibrationsfeste Systeme nach IEC 61753-1 Kategorie I.
| Steckertyp | Dämpfung | Vibrationsfest | Einsatzgebiet |
|---|---|---|---|
| E2000 APC | < 0,1 dB | Ja (IEC 61300-2-1) | Umspannwerke |
| LC-Duplex | < 0,25 dB | Bedingt | Leitstellen |
| SC APC | < 0,3 dB | Ja | Außenanlagen |
| MPO/MTP | < 0,35 dB | Nein | Backbone |
Die E2000-Konnektoren mit integrierter Schutzklappe bewähren sich besonders in staubbelasteten Umspannwerken. Ihre Rückflussdämpfung von > 65 dB bei APC-Schliff verhindert Signalreflexionen, die SCADA-Protokolle stören könnten.
Integration bestehender Infrastrukturen: Migration zu Smart Grid Glasfaser
Viele Energieversorger betreiben bereits ältere LWL-Infrastrukturen mit OPGW-Kabeln (Optical Ground Wire) in Hochspannungsleitungen. Diese Bestandsnetze lassen sich durch moderne Multiplexer und CWDM/DWDM-Technologie für Smart Grid-Anwendungen erweitern.
- Kapazitätserweiterung von 1 auf 40 Kanäle ohne neue Kabel
- Parallelbetrieb alter und neuer SCADA-Systeme während Migration
- Nutzung freier Fasern für Distributed Temperature Sensing (DTS)
- Integration von 5G-Mobilfunk für mobile Wartungsteams
- Anbindung dezentraler Speicher mit Modbus TCP/IP
Die schrittweise Migration ermöglicht es, kritische Infrastrukturen ohne Betriebsunterbrechung zu modernisieren. DIN-Hutschienenboxen eignen sich ideal für nachträgliche Installationen in bestehenden Schaltschränken.
Normen und Standards für SCADA-Glasfasernetze
Smart Grid Glasfaser, SCADA Netzwerk und Energieversorger LWL unterliegen strengen Normvorgaben. Die IEC 61850 definiert die Kommunikation in Schaltanlagen, während IEC 60870-5 die SCADA-Protokolle standardisiert.
Für die physikalische Infrastruktur gelten zusätzlich die Normen DIN EN 50173-1 für strukturierte Verkabelung und DIN EN 50174 für die Installation. Besonders kritisch ist die Einhaltung der Brandschutzklasse B2ca nach Bauproduktverordnung für Kabelinstallationen in Gebäuden.
- IEC 61850: Kommunikationsstandard für Schaltanlagen
- IEC 60870-5-104: TCP/IP-basiertes SCADA-Protokoll
- IEC 61754: Schnittstellen für LWL-Steckverbinder
- EN 50173-1: Anwendungsneutrale Verkabelung
- VDE-AR-N 4131: Technische Anschlussregeln Mittelspannung
Redundanz und Ausfallsicherheit in kritischen Infrastrukturen
Die Versorgungssicherheit fordert von Smart Grid Glasfaser, SCADA Netzwerk und Energieversorger LWL höchste Verfügbarkeiten. Ringstrukturen mit automatischer Umschaltung innerhalb von < 50 ms nach ITU-T G.8032 garantieren unterbrechungsfreien Betrieb selbst bei Kabelbruch.
Modulare Spleißsysteme ermöglichen die physikalische Trennung von Arbeits- und Schutzfasern in separaten Kassetten. Bei einem Ausfall schaltet das System automatisch auf die redundanten Fasern um, während defekte Module im laufenden Betrieb getauscht werden können.
| Redundanzebene | Technologie | Umschaltzeit | Verfügbarkeit |
|---|---|---|---|
| Faserebene | 1+1 Schutz | < 50 ms | 99,999% |
| Pfadebene | Ring-Topologie | < 200 ms | 99,99% |
| Systemebene | Dual-Homing | < 1 s | 99,95% |
Wirtschaftlichkeit und Investitionsschutz für Stadtwerke
Die Investition in Smart Grid Glasfaser amortisiert sich durch multiple Nutzenaspekte. Neben der primären SCADA-Funktion ermöglicht die Infrastruktur zusätzliche Geschäftsmodelle wie Dark Fiber Vermietung oder Backhaul für 5G-Netze.
Ein mittelgroßes Stadtwerk mit 100.000 Einwohnern investiert typischerweise 3-5 Millionen Euro in die Glasfaser-Grundinfrastruktur. Die jährlichen Einsparungen durch optimierte Netzführung, reduzierte Verluste und vermiedene Störungen summieren sich auf 800.000-1.200.000 Euro.
- Reduktion der Netzverluste um 15-20%
- Verkürzung der Störungsdauer um 40-60%
- Vermeidung von Lastspitzen durch intelligente Steuerung
- Zusatzerlöse durch Glasfaservermietung: 200-400 €/km/Monat
- Förderquoten bis 50% durch Breitbandförderung
Zukunftssicherheit durch modulare Systemarchitektur
Smart Grid Glasfaser, SCADA Netzwerk und Energieversorger LWL entwickeln sich kontinuierlich weiter. Die Integration von KI-gestützter Netzanalyse und Edge Computing direkt in Umspannwerken erfordert skalierbare Glasfaserinfrastrukturen.
Modulare Spleißsysteme wie SlimConnect mit bis zu 96 Fasern auf 1HE bieten die notwendige Flexibilität für zukünftige Erweiterungen. Die werkzeuglose Montage und der modulare Aufbau ermöglichen Anpassungen ohne Betriebsunterbrechung – ein entscheidender Vorteil bei der schrittweisen Digitalisierung kritischer Infrastrukturen.
Praxisbeispiel: SCADA-Modernisierung eines regionalen Netzbetreibers
Ein süddeutscher Netzbetreiber modernisierte 2024 sein SCADA-System mit modularen Glasfaserlösungen. Das Projekt umfasste 45 Umspannwerke, 180 Ortsnetzstationen und 12 Erzeugungsanlagen auf einer Fläche von 850 km².
Durch den Einsatz vorkonfektionierter Module mit E2000-Steckern reduzierte sich die Installationszeit pro Station von 8 auf 3 Stunden. Die standardisierten 19-Zoll-Module ermöglichten eine einheitliche Dokumentation und vereinfachten die Wartung erheblich.
- Gesamtinvestition: 4,2 Millionen Euro
- Installierte Fasern: 2.400 Einzelfasern
- Eingesetzte Module: 85 SlimConnect 1HE
- Projektdauer: 14 Monate
- ROI-Zeitraum: 3,5 Jahre
FAQ: Häufige Fragen zu Glasfaser in Smart Grids
Welche Fasertypen eignen sich für Smart Grid Glasfaser und SCADA-Netzwerke?
Für Smart Grid-Anwendungen empfehlen sich OS2-Singlemode-Fasern nach ITU-T G.652.D mit geringer Dämpfung von < 0,35 dB/km bei 1310 nm. Diese ermöglichen Übertragungsdistanzen bis 80 km ohne Verstärker und sind kompatibel mit allen gängigen SCADA-Protokollen.
Wie integriert man Distributed Acoustic Sensing in bestehende LWL-Infrastrukturen?
DAS-Systeme nutzen eine dedizierte Faser oder einen DWDM-Kanal zur Aussendung von Laserpulsen. Die Rückstreuung wird analysiert und ermöglicht die Detektion von Vibrationen, Temperaturänderungen oder mechanischen Belastungen mit einer räumlichen Auflösung von < 10 Metern über Distanzen bis 50 km.
Welche Normen gelten für vibrationsfeste E2000-Stecker in Umspannwerken?
E2000-Stecker müssen die IEC 61300-2-1 für Vibrationstests und IEC 61300-2-12 für Schocktests erfüllen. Zusätzlich fordert die IEC 61753-1 Kategorie I erweiterte Umweltprüfungen für den Einsatz in unkontrollierten Umgebungen mit Temperaturbereich -40°C bis +75°C.
Wie berechnet sich die optimale Faserzahl für ein Mittelspannungsnetz?
Pro Ortsnetzstation sind mindestens 4 Fasern (2 aktiv, 2 Reserve) einzuplanen. Bei 50 Stationen und Ringstruktur ergibt sich ein Bedarf von 200 Fasern plus 30% Zukunftsreserve. Backbone-Verbindungen benötigen zusätzlich 24-48 Fasern für parallele Dienste.
Welche Förderoptionen existieren 2024/2025 für Smart Grid-Glasfaserausbau?
Stadtwerke können Bundeszuschüsse über das Graue-Flecken-Programm mit bis zu 50% Förderquote beantragen. Zusätzlich fördern Länder wie Bayern oder NRW kommunale Glasfaserprojekte mit 40-90% Zuschuss bei Mitverlegung mit Energieinfrastruktur.
Wie gewährleistet man Datensicherheit in SCADA-Glasfasernetzen?
SCADA-Netze erfordern physikalische Trennung von IT/OT durch separate Fasern oder VLANs. Die Verschlüsselung erfolgt nach IEC 62351 mit AES-256. Zusätzlich detektieren Optical Time Domain Reflectometer (OTDR) unbefugte Anzapfversuche durch Dämpfungsänderungen < 0,01 dB.
Fazit: Smart Grid Glasfaser als Fundament der Energiewende
Smart Grid Glasfaser, SCADA Netzwerk und Energieversorger LWL bilden das unverzichtbare Nervensystem moderner Energienetze. Die Kombination aus elektromagnetischer Immunität, enormer Bandbreite und integrierten Sensorfunktionen macht Lichtwellenleiter zur einzigen zukunftssicheren Technologie für die Digitalisierung kritischer Infrastrukturen.
Für Netzbetreiber und Stadtwerke im DACH-Raum bedeutet die Investition in modulare Glasfasersysteme nicht nur technologische Zukunftssicherheit, sondern auch wirtschaftliche Vorteile durch Synergien und neue Geschäftsmodelle. Mit standardisierten Komponenten, die 5 Jahre Garantie bieten und in Europa gefertigt werden, schaffen Energieversorger resiliente Netze für die kommenden Jahrzehnte.
Die erfolgreiche Umsetzung erfordert systematische Planung, normenkonforme Komponenten und die Wahl verlässlicher Partner mit nachgewiesener
