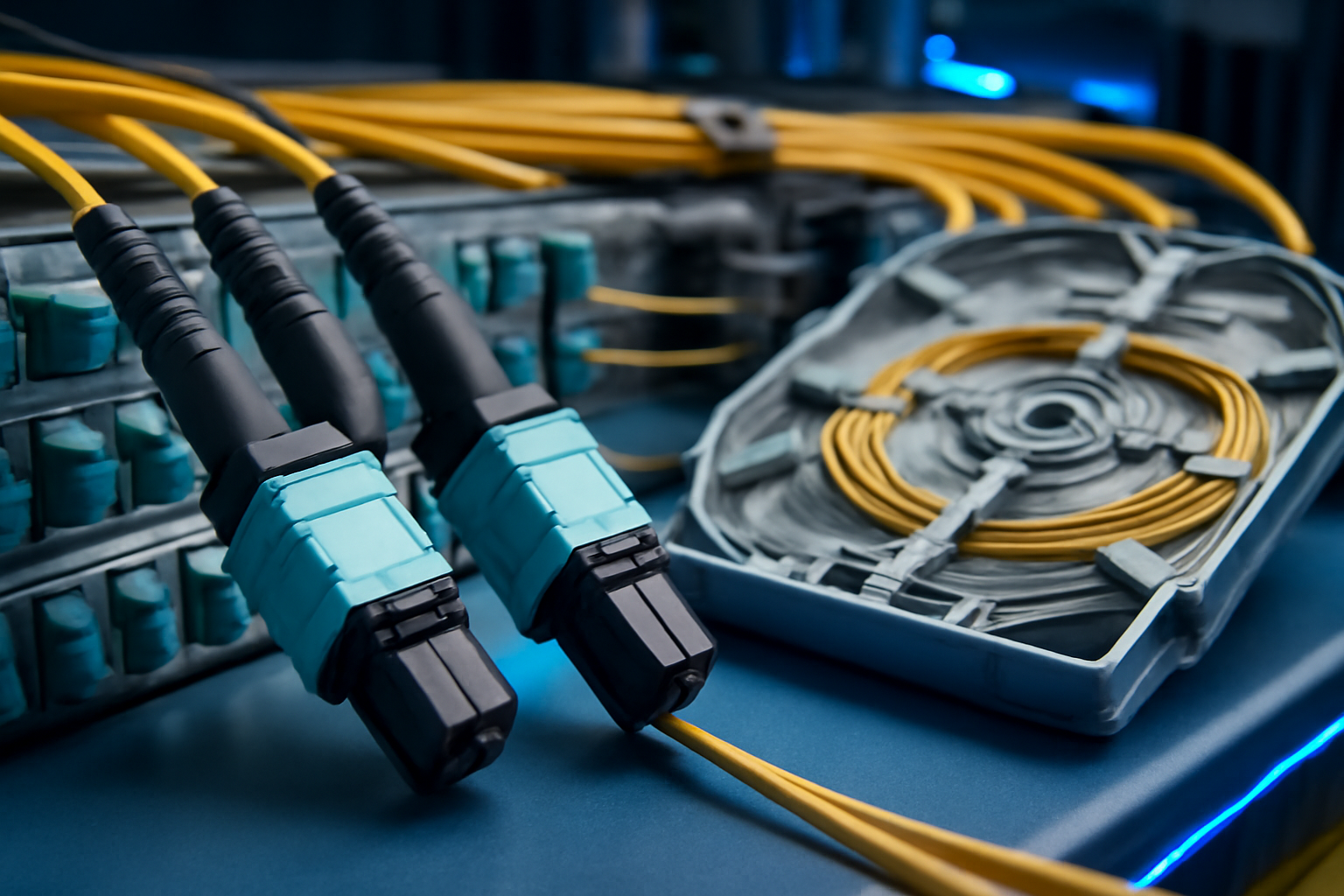

MPO Konnektor und MTP Stecker revolutionieren die Hochdichte Glasfaser Verkabelung in modernen Rechenzentren durch die Bündelung von bis zu 72 Fasern in einem einzigen Steckverbinder – eine Technologie, die mit MPO Patchkabel die Portdichte gegenüber herkömmlichen LC-Duplex Verbindungen um den Faktor 12 erhöht. Diese Mehrfaser-Stecksysteme nach IEC 61754-7 ermöglichen es Rechenzentrumsbetreibern, auf nur 1 Höheneinheit (1HE) bis zu 288 Fasern zu terminieren – eine Packungsdichte, die für 400G und 800G Netzwerkarchitekturen unverzichtbar geworden ist.
Die rasante Entwicklung von Rechenzentrumsinfrastrukturen im DACH-Raum erfordert eine fundamentale Neuausrichtung der physikalischen Verkabelungsebene. Während der deutsche Glasfaserausbau mit 2,7 Millionen neuen Anschlüssen im Jahr 2025 Rekordwerte erreicht, stehen Rechenzentren vor der Herausforderung, ihre Backbone-Verkabelung für Bandbreiten jenseits der Terabit-Grenze auszulegen.
Technische Grundlagen: MPO versus MTP Steckverbinder
Der MPO Konnektor (Multi-fiber Push-On) basiert auf einer rechteckigen Ferrule aus hochpräzisem Kunststoff, in der die Glasfasern in einer oder zwei Reihen angeordnet sind. Die gängigsten Varianten sind MPO-12 mit 12 Fasern in einer Reihe und MPO-24 mit 24 Fasern in zwei Reihen zu je 12 Fasern. Neuere Entwicklungen umfassen MPO-16 und MPO-32 für spezifische Transceiver-Architekturen.
MTP Stecker sind eine Weiterentwicklung des MPO-Standards durch die Firma US Conec. Sie bieten verbesserte mechanische Eigenschaften wie schwimmend gelagerte Ferrulen für optimale Faserausrichtung und reduzierte Einfügedämpfung. Die Rückziehbarkeit der Führungsstifte beim MTP ermöglicht eine werkzeuglose Geschlechtsumwandlung – ein entscheidender Vorteil bei der Feldinstallation.
- Einfügedämpfung: Elite-Grade MPO/MTP erreichen < 0,35 dB
- Rückflussdämpfung: Singlemode APC-Schliff erreicht > 60 dB
- Steckzyklen: Bis zu 1000 Steckungen ohne Leistungsverlust
- Faserzahl: 8, 12, 16, 24, 32, 48 oder 72 Fasern pro Stecker
Polaritätskonzepte und Faserzuordnung in der Praxis
Die korrekte Polarität ist bei Hochdichte Glasfaser Installationen entscheidend für die Funktionsfähigkeit. Der TIA-568 Standard definiert drei Polaritätsmethoden, wobei sich Methode B als De-facto-Standard in Rechenzentren etabliert hat.
| Polaritätsmethode | Kabeltyp | Anwendung | Faserzuordnung |
|---|---|---|---|
| Methode A | Gerade (Straight) | Backbone-Verkabelung | 1→1, 2→2, … 12→12 |
| Methode B | Gekreuzt (Crossed) | 40G/100G SR4 Standard | 1→12, 2→11, … 12→1 |
| Methode C | Gedreht (Flipped) | Spezialanwendungen | 1→2, 2→1, … 11→12 |
Die Wahl der richtigen Polarität hängt von der verwendeten Transceiver-Technologie ab. Moderne 400G-DR4 und 800G-DR8 Transceiver nutzen parallele Optik mit dedizierter Sende- und Empfangsfaser, was eine präzise Polaritätsplanung erfordert.
Anwendungsbereiche: Von 40G bis 800G Ethernet
Die Evolution der Ethernet-Geschwindigkeiten treibt die Adoption von MPO Patchkabel Systemen voran. Jede neue Generation nutzt die Mehrfaser-Architektur effizienter aus.
- 40GBASE-SR4: 4x10G über 8 Fasern (4 TX, 4 RX) mit MPO-12
- 100GBASE-SR4: 4x25G über 8 Fasern mit MPO-12
- 200GBASE-SR8: 8x25G über 16 Fasern mit MPO-16
- 400GBASE-SR8: 8x50G über 16 Fasern mit MPO-16
- 800GBASE-SR8: 8x100G über 16 Fasern mit MPO-16
Der Übergang von MPO-12 zu MPO-16 bei 400G und höher stellt viele Rechenzentren vor Herausforderungen. Die unterschiedliche Pin-Position (zentral bei MPO-12, versetzt bei MPO-16) verhindert eine direkte Kompatibilität. Modulare Spleißsysteme ermöglichen hier flexible Migrationsstrategien durch austauschbare Adapterplatten.
Qualitätskriterien für MPO/MTP Verkabelungssysteme
Die Qualität eines MTP Stecker Systems zeigt sich in messbaren optischen und mechanischen Parametern. Führende Hersteller klassifizieren ihre Produkte nach Leistungsgraden.
Optische Leistungsklassen nach IEC 61755-5: Die Norm definiert vier Güteklassen für die maximale Einfügedämpfung. Grade B mit ≤ 0,25 dB pro Verbindung gilt als Premium-Standard für Rechenzentren. Grade C mit ≤ 0,50 dB erfüllt die Anforderungen der meisten Unternehmensnetze.
Die Ferrulen-Geometrie bestimmt maßgeblich die optische Performance. Kritische Parameter sind die Faserhöhe (1-3 μm über der Ferrule), die Koplanarität (< 500 nm Höhenunterschied zwischen Fasern) und der Apex-Offset (< 50 μm). Präzisionsmessgeräte mit Interferometer-Technologie validieren diese Mikrogeometrie.
Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.
Vorkonfektionierung versus Feldmontage
Die Entscheidung zwischen vorkonfektionierten MPO Konnektor Systemen und Feldmontage hat erhebliche Auswirkungen auf Qualität und Installationszeit. Vorkonfektionierte Lösungen werden unter Reinraumbedingungen gefertigt und individuell vermessen.
- Vorkonfektionierung: Garantierte Dämpfungswerte < 0,35 dB
- Prüfprotokoll: Jede einzelne Faser wird dokumentiert
- Installationszeit: Reduzierung um 75% gegenüber Feldspleißung
- Fehlerquote: Praktisch null durch Werksqualitätskontrolle
Feldkonfektionierung erfordert spezialisierte Werkzeuge und geschultes Personal. Ein MPO-Polierset kostet zwischen 15.000 und 25.000 Euro. Die Amortisation erfolgt erst ab mehreren hundert Steckern pro Jahr. Zusätzlich müssen Techniker in mehrtägigen Schulungen die korrekte Handhabung erlernen.
Kabelmanagement und Biegeradien
Die hohe Faserdichte von Hochdichte Glasfaser Systemen erfordert durchdachtes Kabelmanagement. Ein einzelnes MPO-24 Kabel ersetzt zwölf LC-Duplex Patchkabel, reduziert aber gleichzeitig die Flexibilität bei Einzelfaserführung.
Kritische Biegeradien nach IEC 60794: Moderne Bend-Insensitive Fasern (G.657.A2) erlauben Biegeradien von 7,5 mm bei Singlemode und 15 mm bei Multimode ohne messbare Zusatzdämpfung. Standard-Fasern benötigen mindestens 30 mm Biegeradius.
| Fasertyp | Min. Biegeradius | Makrobiegungsverlust | Norm |
|---|---|---|---|
| OM3/OM4 Standard | 30 mm | < 0,1 dB | IEC 60793-2-10 |
| OM5 Wideband | 30 mm | < 0,1 dB | IEC 60793-2-10 |
| OS2 G.652.D | 30 mm | < 0,05 dB | ITU-T G.652 |
| OS2 G.657.A2 | 7,5 mm | < 0,1 dB | ITU-T G.657 |
Integration in modulare Spleißsysteme
Die Integration von MPO Patchkabel in strukturierte Verkabelungssysteme erfolgt über Spleißkassetten und Breakout-Module. Moderne Spleißmodule bieten auf 1HE Platz für bis zu 8 MPO-Kassetten mit je 12 Fasern – insgesamt 96 Fasern pro Höheneinheit.
Die Vorteile modularer Systeme zeigen sich besonders bei Technologie-Migrationen. Ein Rechenzentrum kann schrittweise von 10G auf 40G, 100G oder 400G aufrüsten, ohne die Backbone-Verkabelung zu ändern. Lediglich die Adapterplatten und Transceiver werden getauscht.
- SlimConnect 1HE: Bis zu 96 Fasern oder 8 MPO-Ports
- VarioConnect 3HE: Bis zu 288 Fasern oder 24 MPO-Ports
- Packungsdichte: 50% höher als Wettbewerbssysteme
- Modularität: Werkzeugloser Kassettentausch in unter 60 Sekunden
Reinigung und Wartung von MPO/MTP Verbindungen
Die Sauberkeit der Stirnflächen ist bei MTP Stecker Systemen kritischer als bei Einzelfaser-Steckern. Ein Staubpartikel kann mehrere Fasern gleichzeitig beeinträchtigen und ganze Übertragungskanäle lahmlegen.
Reinigungsprozedur nach IEC 61300-3-35: Die Norm definiert Sauberkeitsgrade für optische Verbinder. Für MPO/MTP gilt mindestens Grade B mit maximal 5 Partikeln > 5μm in der Kernzone. Automatische Inspektionssysteme prüfen alle Fasern simultan in unter 10 Sekunden.
Spezielle MPO-Reinigungstools nutzen präzise Faserführungen, um alle 12 oder 24 Stirnflächen gleichzeitig zu säubern. Die Investition in professionelle Reinigungssysteme (2.000-5.000 Euro) amortisiert sich durch vermiedene Netzwerkausfälle.
Normen und Zertifizierungen im DACH-Raum
Die Standardisierung von Hochdichte Glasfaser Komponenten folgt internationalen und europäischen Normen. Für den deutschen Markt sind zusätzlich DIN-Normen relevant.
- IEC 61754-7: Mechanische Schnittstelle für MPO-Steckverbinder
- IEC 61755-3-31: Optische Schnittstelle für Mehrfaser-Stecker
- EN 50173-1: Generische Verkabelung für Rechenzentren
- DIN EN 50173-5: Spezifische Anforderungen für Rechenzentren
- ISO/IEC 11801-5: Internationale Norm für Rechenzentrumsverkabelung
Die CE-Kennzeichnung bestätigt die Konformität mit europäischen Richtlinien. Zusätzlich fordern viele Betreiber herstellerspezifische Zertifikate wie die Diamond-Qualitätszertifizierung für höchste Präzisionsanforderungen.
Kostenkalkulation und Wirtschaftlichkeit
Die Investition in MPO Konnektor basierte Infrastruktur erfordert eine ganzheitliche Betrachtung der Gesamtbetriebskosten. Die höheren Initialkosten amortisieren sich durch reduzierte Installationszeit und verbesserte Skalierbarkeit.
| Kostenposition | LC-Duplex System | MPO-12 System | Einsparung |
|---|---|---|---|
| Material pro 96 Fasern | 2.400 € | 2.800 € | -17% |
| Installationszeit | 16 Stunden | 4 Stunden | 75% |
| Platzbedarf | 4 HE | 1 HE | 75% |
| Gesamtkosten 5 Jahre | 8.500 € | 5.200 € | 39% |
Die Kalkulation berücksichtigt Materialkosten, Arbeitszeit (85 €/Stunde für zertifizierte Techniker), Opportunitätskosten durch Platzbedarf und Wartungsaufwand über einen Zeitraum von 5 Jahren.
Zukunftsperspektiven: 1,6T und Multi-Core Fasern
Die nächste Generation von MPO Patchkabel Systemen bereitet sich auf 1,6 Terabit Ethernet vor. Neue Steckerdesigns mit bis zu 144 Fasern befinden sich in der Standardisierung. Parallel dazu entwickeln sich Multi-Core Fasern mit mehreren Kernen pro Faser.
Silicon Photonics treibt die Integration von Optik und Elektronik voran. Co-Packaged Optics (CPO) werden MPO-Stecker direkt auf dem Chip-Package integrieren. Diese Entwicklung reduziert Latenz und Energieverbrauch um jeweils 30-40%.
Für Rechenzentren im DACH-Raum bedeutet dies: Die Investition in modulare, zukunftsfähige Spleißsysteme zahlt sich langfristig aus. Systeme mit austauschbaren Kassetten und flexibler Faserzuordnung ermöglichen die Migration zu neuen Standards ohne Komplett-Austausch der Infrastruktur.
Häufige Fragen zu MPO/MTP Installationen
Welche Polarität benötige ich für 40G/100G SR4 Transceiver?
Für Standard SR4 Transceiver wird Polarität B (Methode B) benötigt. Die Fasern 1-4 senden, Fasern 9-12 empfangen. Die mittleren Fasern 5-8 bleiben ungenutzt. Dies ermöglicht bidirektionale Kommunikation über ein einzelnes MPO-12 Kabel.
Kann ich MPO-12 und MPO-24 Komponenten mischen?
MPO-24 Stecker sind mechanisch kompatibel mit MPO-12 Buchsen – es werden dann nur die ersten 12 Fasern genutzt. Umgekehrt passt ein MPO-12 Stecker nicht vollständig in eine MPO-24 Buchse. Für maximale Flexibilität empfehlen sich Konversionskassetten.
Wie erkenne ich die Qualität eines vorkonfektionierten MPO Kabels?
Hochwertige MTP Stecker werden mit individuellem Messprotokoll geliefert. Dieses dokumentiert Einfügedämpfung und Rückflussdämpfung jeder einzelnen Faser. Zusätzlich sollte die Ferrule-Geometrie (Faserhöhe, Koplanarität) protokolliert sein. Grade B Qualität ist für Rechenzentren empfehlenswert.
Welchen Einfluss hat die Steckerfarbe auf die Performance?
Die Farbe kennzeichnet den Schliff-Typ: Grün steht für APC (Angled Physical Contact) mit 8° Schrägschliff, Beige für PC (Physical Contact) mit geradem Schliff. APC bietet bessere Rückflussdämpfung (> 60 dB) und wird für Singlemode-Anwendungen bevorzugt. Multimode nutzt typischerweise PC-Schliff.
Wie viele Steckzyklen verkraftet ein MPO/MTP Stecker?
Qualitäts-Stecker erreichen 500-1000 Steckzyklen ohne messbare Degradation. Voraussetzung ist sorgfältige Reinigung vor jedem Steckvorgang. Verschmutzte Stecker können bereits nach wenigen Zyklen permanente Schäden verursachen.
Lohnt sich die Investition in MPO-Testtechnik?
Für Rechenzentren mit mehr als 500 MPO-Verbindungen ist eigene Testtechnik wirtschaftlich sinnvoll. Ein MPO-Testset mit OTDR und Leistungsmesser kostet 15.000-25.000 Euro.
