Glasfaser in der Automobilindustrie: Vernetzung für Industrie 4.0 – Der komplette Leitfaden für moderne Fabriknetze
Die Integration von Glasfaser Automobil, Industrie 4.0 LWL, Fabrik Glasfasernetz revolutioniert die moderne Fertigungstechnik durch Übertragungsraten von bis zu 100 Gbit/s, elektromagnetische Störfestigkeit und Echtzeitdatenverarbeitung für vernetzte Produktionslinien. In der deutschen Automobilindustrie ermöglichen Lichtwellenleiter-Infrastrukturen die nahtlose Verbindung von Robotern, Sensoren und Steuerungssystemen über Distanzen von mehreren Kilometern ohne Signalverlust.
Die Transformation zur vernetzten Fabrik erfordert eine robuste Netzwerkarchitektur, die den extremen Anforderungen der Automobilproduktion standhält. Moderne Glasfasernetze bilden das Rückgrat für die Echtzeitkommunikation zwischen Fertigungsinseln und ermöglichen die Implementierung von Konzepten wie vorausschauender Wartung und digitalen Zwillingen.
Warum Glasfaser Automobil und Industrie 4.0 LWL unverzichtbar sind
Die Automobilindustrie produziert heute bis zu 1.500 Fahrzeuge täglich in einer einzigen Fertigungslinie. Diese Produktionsgeschwindigkeit generiert Datenmengen im Terabyte-Bereich, die nur über hochleistungsfähige Glasfasernetze bewältigt werden können. Ein modernes Fabrik Glasfasernetz überträgt Sensordaten von über 30.000 Messpunkten in Echtzeit an zentrale Steuerungssysteme.
- Latenzzeiten unter 1 Millisekunde für zeitkritische Robotersteuerung
- Störfestigkeit gegen elektromagnetische Felder von Schweißrobotern und Hochspannungsanlagen
- Bandbreitenreserven für zukünftige Erweiterungen und KI-Anwendungen
- Ausfallsicherheit durch redundante Faserführung nach IEC 61754-15
- Temperaturfestigkeit von -40°C bis +85°C für Produktionsumgebungen
Die Vernetzung von Produktionsanlagen über Lichtwellenleiter eliminiert die typischen Probleme kupferbasierter Ethernet-Verkabelung. Während Kupferkabel auf maximal 100 Meter begrenzt sind und anfällig für elektromagnetische Störungen sind, überbrücken Glasfasern problemlos Distanzen von bis zu 40 Kilometern ohne Signalverstärker.
Technische Anforderungen an Glasfaser in der Automobilfertigung
Die Automobilproduktion stellt besondere Anforderungen an die Netzwerkinfrastruktur. Vibration, Temperaturwechsel und aggressive Chemikalien erfordern speziell konzipierte Glasfasersysteme mit IP65-Schutzklasse für industrielle Umgebungen.
| Anforderung | Standard-Netzwerk | Automobil-Glasfasernetz | Norm/Standard |
|---|---|---|---|
| Temperaturbereich | 0°C bis +40°C | -40°C bis +85°C | IEC 60793-2-50 |
| Vibrationsfestigkeit | Nicht spezifiziert | 10-500 Hz, 5g | IEC 61300-2-1 |
| Schutzklasse | IP20 | IP65/IP67 | EN 60529 |
| Dämpfungswerte | < 0,5 dB/km | < 0,25 dB/km | ITU-T G.652.D |
| Biegeradius | 30 mm | 15 mm | IEC 60793-2-50 |

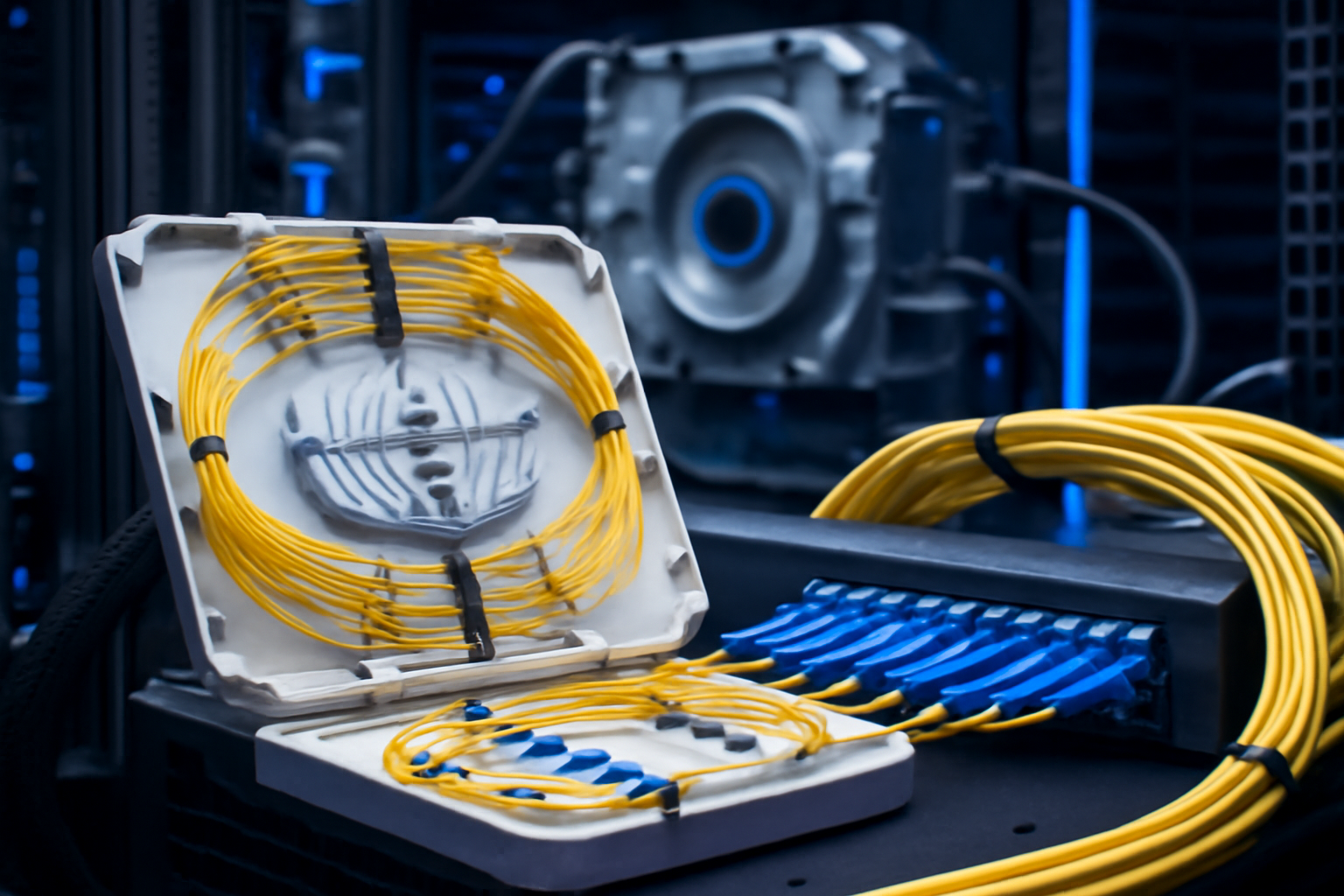

Modulare Spleißsysteme wie SlimConnect 1HE ermöglichen die strukturierte Verwaltung von bis zu 96 Fasern auf nur einer Höheneinheit. Diese Packungsdichte ist entscheidend für platzkritische Installationen in Schaltschränken und Produktionsbereichen.
Implementierung von Industrie 4.0 LWL in bestehende Produktionslinien
Die Migration bestehender Kupferverkabelung zu Glasfaser erfolgt typischerweise in drei Phasen. Zunächst werden kritische Backbone-Verbindungen zwischen Produktionshallen mit Singlemode-Fasern nach OS2-Standard ausgerüstet. Diese ermöglichen Übertragungsraten von 400 Gbit/s über Distanzen bis zu 10 Kilometer.
- Phase 1: Backbone-Vernetzung der Produktionshallen mit OS2-Singlemode
- Phase 2: Anbindung von Fertigungsinseln über OM4/OM5-Multimode
- Phase 3: Integration einzelner Maschinen und Sensoren
- Parallelbetrieb von Kupfer und Glasfaser während der Übergangsphase
- Schrittweise Außerbetriebnahme alter Kupferinfrastruktur
Die Installation erfordert spezialisierte Hutschienen-Montagesysteme für die Integration in bestehende Industrieschaltschränke. Diese kompakten Gehäuse schützen empfindliche Spleißverbindungen vor Umwelteinflüssen und ermöglichen den schnellen Austausch von Modulen während Wartungsfenstern.
Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.
Steckertypen und Verbindungstechnik für Fabrik Glasfasernetz
Die Wahl des richtigen Steckersystems beeinflusst maßgeblich die Zuverlässigkeit des gesamten Netzwerks. In der Automobilindustrie haben sich E2000-Steckverbinder als Standard für kritische Anwendungen etabliert, da sie durch ihre Schutzklappe optimalen Schutz vor Verschmutzung bieten.
| Steckertyp | Einsatzbereich | Dämpfung | Vorteile | Nachteile |
|---|---|---|---|---|
| E2000/APC | Kritische Steuerungen | < 0,1 dB | Schutzklappe, geringe Rückflussdämpfung | Höhere Kosten |
| LC-Duplex | Standardvernetzung | < 0,3 dB | Hohe Packungsdichte | Kein Verschmutzungsschutz |
| MPO/MTP | Backbone, hohe Dichte | < 0,5 dB | 12-24 Fasern pro Stecker | Aufwendige Reinigung |
| SC/APC | Außenbereich | < 0,3 dB | Robust, kostengünstig | Größerer Platzbedarf |
Moderne Fertigungslinien nutzen zunehmend vorkonfektionierte MPO-Verbindungen für die schnelle Installation. Ein einzelner MPO-24-Stecker ersetzt bis zu 24 einzelne LC-Verbindungen und reduziert die Installationszeit um bis zu 70 Prozent.
Echtzeitdatenverarbeitung und Latenzoptimierung
Die Synchronisation von Robotern in der Automobilmontage erfordert Latenzzeiten unter 100 Mikrosekunden. Glasfasernetze mit Singlemode-Technologie erreichen diese Werte durch die direkte Lichtübertragung ohne elektrische Wandlung. Ein typisches Glasfaser Automobil Netzwerk verbindet über 500 Industrieroboter mit zentralen Steuereinheiten.
- Zeitstempel-Synchronisation nach IEEE 1588v2 für präzise Bewegungsabläufe
- Redundante Ringstrukturen mit Umschaltzeiten unter 50 ms
- Priorisierung kritischer Datenpakete durch Quality of Service
- Bandbreitenreservierung für Sicherheitssysteme und Notabschaltungen
- Kontinuierliche Überwachung der Signalqualität mit OTDR-Messgeräten
Die Implementierung von Time-Sensitive Networking (TSN) über Glasfaser ermöglicht deterministische Kommunikation für zeitkritische Anwendungen. Schweißroboter koordinieren ihre Bewegungen mit einer Genauigkeit von unter einer Millisekunde, was die Produktqualität erheblich verbessert.
Sicherheitsaspekte und Redundanzkonzepte
Produktionsausfälle in der Automobilindustrie kosten durchschnittlich 22.000 Euro pro Minute. Redundante Glasfaserinfrastrukturen minimieren dieses Risiko durch mehrfache Absicherung kritischer Verbindungen. Das Konzept der Industrie 4.0 LWL sieht mindestens zwei unabhängige Faserwege für jede kritische Verbindung vor.
Ringstrukturen nach IEC 62439-6 ermöglichen die automatische Umschaltung bei Faserbruch. Moderne Spleißsysteme unterstützen diese Redundanz durch vorkonfigurierte Patchfelder, die alternative Routen binnen Sekunden aktivieren. Die physische Trennung redundanter Faserwege verhindert den gleichzeitigen Ausfall durch mechanische Beschädigung.
- Getrennte Kabelführung für Primär- und Backup-Verbindungen
- Automatische Umschaltung bei Signalverlust über 1 dB
- Kontinuierliche Überwachung der Backup-Strecken
- Alarmierung bei Überschreitung definierter Dämpfungswerte
- Dokumentation aller Umschaltvorgänge für Fehleranalyse
Integration von KI und maschinellem Lernen über Glasfasernetze
Künstliche Intelligenz in der Qualitätskontrolle generiert Datenströme von bis zu 10 Gbit/s pro Kamerasystem. Hochauflösende Bildverarbeitung mit 8K-Auflösung erkennt Lackfehler im Mikrometerbereich und übermittelt die Analyseergebnisse in Echtzeit an nachgelagerte Bearbeitungsstationen.
Das Fabrik Glasfasernetz transportiert nicht nur Produktionsdaten, sondern auch Trainingsdaten für maschinelle Lernmodelle. Edge-Computing-Knoten an strategischen Netzwerkpunkten reduzieren die Latenz für KI-Inferenz auf unter 10 Millisekunden. Diese dezentrale Intelligenz ermöglicht autonome Entscheidungen direkt an der Produktionslinie.
Wartung und Fehlerdiagnose in Glasfaser-Automobilnetzen
Proaktive Wartung verhindert ungeplante Ausfälle und sichert die Verfügbarkeit von 99,999 Prozent (Five Nines). Moderne OTDR-Messgeräte (Optical Time Domain Reflectometer) lokalisieren Fehler in Glasfaserstrecken auf einen Meter genau und ermöglichen gezielte Reparaturen ohne Komplettaustausch.
- Vierteljährliche Dämpfungsmessungen aller kritischen Strecken
- Dokumentation der Messwerte in digitalen Zwillingen des Netzwerks
- Präventiver Austausch bei Dämpfungsanstieg über 0,1 dB
- Reinigung der Steckverbindungen nach IEC 61300-3-35
- Schulung des Wartungspersonals in Glasfasertechnik
Die Verwendung modularer Systeme wie VarioConnect ermöglicht den schnellen Austausch defekter Komponenten. Vorkonfektionierte Ersatzmodule reduzieren die mittlere Reparaturzeit (MTTR) auf unter 30 Minuten. Ein strukturiertes Ersatzteilmanagement stellt die Verfügbarkeit kritischer Komponenten sicher.
Zukunftsperspektiven: 6G und Quantenkommunikation
Die nächste Generation der Mobilfunktechnik wird Datenraten bis zu 1 Tbit/s ermöglichen. Glasfaser Automobil Infrastrukturen bilden bereits heute die Grundlage für diese Zukunftstechnologien. Hollow-Core-Fasern reduzieren die Signallaufzeit um 30 Prozent und ermöglichen noch schnellere Reaktionszeiten in der vernetzten Produktion.
Quantenkommunikation über Glasfaser verspricht absolut abhörsichere Datenübertragung für sensible Produktionsdaten. Erste Pilotprojekte in deutschen Automobilwerken testen die Übertragung von Quantenschlüsseln über Distanzen bis zu 100 Kilometern. Die Integration in bestehende Industrie 4.0 LWL Netze erfolgt über dedizierte Wellenlängen im C-Band.
Wirtschaftlichkeitsbetrachtung und Investitionsschutz
Die Investition in moderne Glasfaserinfrastruktur amortisiert sich typischerweise binnen drei bis fünf Jahren. Reduzierte Ausfallzeiten, höhere Produktionsgeschwindigkeiten und verbesserte Qualität rechtfertigen die Initialkosten von durchschnittlich 150.000 Euro pro Produktionslinie.
| Kostenposition | Kupfernetzwerk | Glasfasernetzwerk | Einsparung p.a. |
|---|---|---|---|
| Energieverbrauch | 45.000 € | 12.000 € | 33.000 € |
| Wartung/Reparatur | 28.000 € | 8.000 € | 20.000 € |
| Ausfallzeiten | 156.000 € | 22.000 € | 134.000 € |
| Erweiterungen | 35.000 € | 15.000 € | 20.000 € |
| Gesamt | 264.000 € | 57.000 € | 207.000 € |
Modulare Systeme mit 5 Jahren Garantie bieten zusätzlichen Investitionsschutz. Die Skalierbarkeit von Glasfasernetzen ermöglicht schrittweise Erweiterungen ohne Kompletterneuerung. Standardisierte Komponenten nach internationalen Normen sichern die Verfügbarkeit von Ersatzteilen über Jahrzehnte.
Praxisbeispiel: Vernetzung einer Montagelinie
Eine typische Endmontagelinie in der Automobilproduktion umfasst 45 Arbeitsstationen auf einer Länge von 800 Metern. Jede Station benötigt mindestens vier Glasfaseranschlüsse für Steuerung, Visualisierung, Sicherheitstechnik und Qualitätskontrolle. Das resultierende Fabrik Glasfasernetz verbindet 180 aktive Endpunkte mit redundanter Anbindung.
Die Implementierung erfolgt über zentrale Verteilerschränke alle 100 Meter, ausgestattet mit modularen Spleißboxen für je 96 Fasern auf 1HE. Vorkonfektionierte Patchkabel reduzieren die Installationszeit pro Station auf unter zwei Stunden. Die Gesamtinstallation inklusive Inbetriebnahme und Dokumentation dauert typischerweise vier Wochen.
- Hauptverteiler mit 288 Fasern in 3HE VarioConnect System
- Acht Unterverteiler mit je 96 Fasern in SlimConnect 1HE
- MPO-Trunkkabel für Backbone-Verbindungen zwischen Verteilern
- LC-Duplex Anschlüsse für Endgeräte nach TIA-568-C.3
- Reservefasern von 30 Prozent für zukünftige Erweiterungen
FAQ: Häufige Fragen zu Glasfaser in der Automobilindustrie
Welche Übertragungsgeschwindigkeiten sind in der Automobilproduktion erforderlich?
Moderne Produktionslinien benötigen mindestens 10 Gbit/s für Echtzeitanwendungen. Backbone-Verbindungen zwischen Produktionshallen sollten 100 Gbit/s unterstützen, um Zukunftssicherheit zu gewährleisten. Kritische Steuerungsverbindungen profitieren von dedizierten 1 Gbit/s Verbindungen mit garantierter Bandbreite.
Wie unterscheiden sich Singlemode und Multimode in der Fabrikumgebung?
Singlemode-Fasern (OS2) eignen sich für Distanzen über 500 Meter und bieten praktisch unbegrenzte Bandbreite. Multimode-Fasern (OM4/OM5) sind kostengünstiger für kurze Strecken bis 400 Meter und ausreichend für die meisten Maschinenanbindungen mit 10-40 Gbit/s.
Welche Normen gelten für Industrie 4.0 LWL Installationen?
Relevante Standards umfassen EN 50173-3 für industrielle Verkabelung, IEC 61754 für Steckverbinder und ISO/IEC 11801-3 für industrielle Standorte. Zusätzlich gelten branchenspezifische Anforderungen wie
