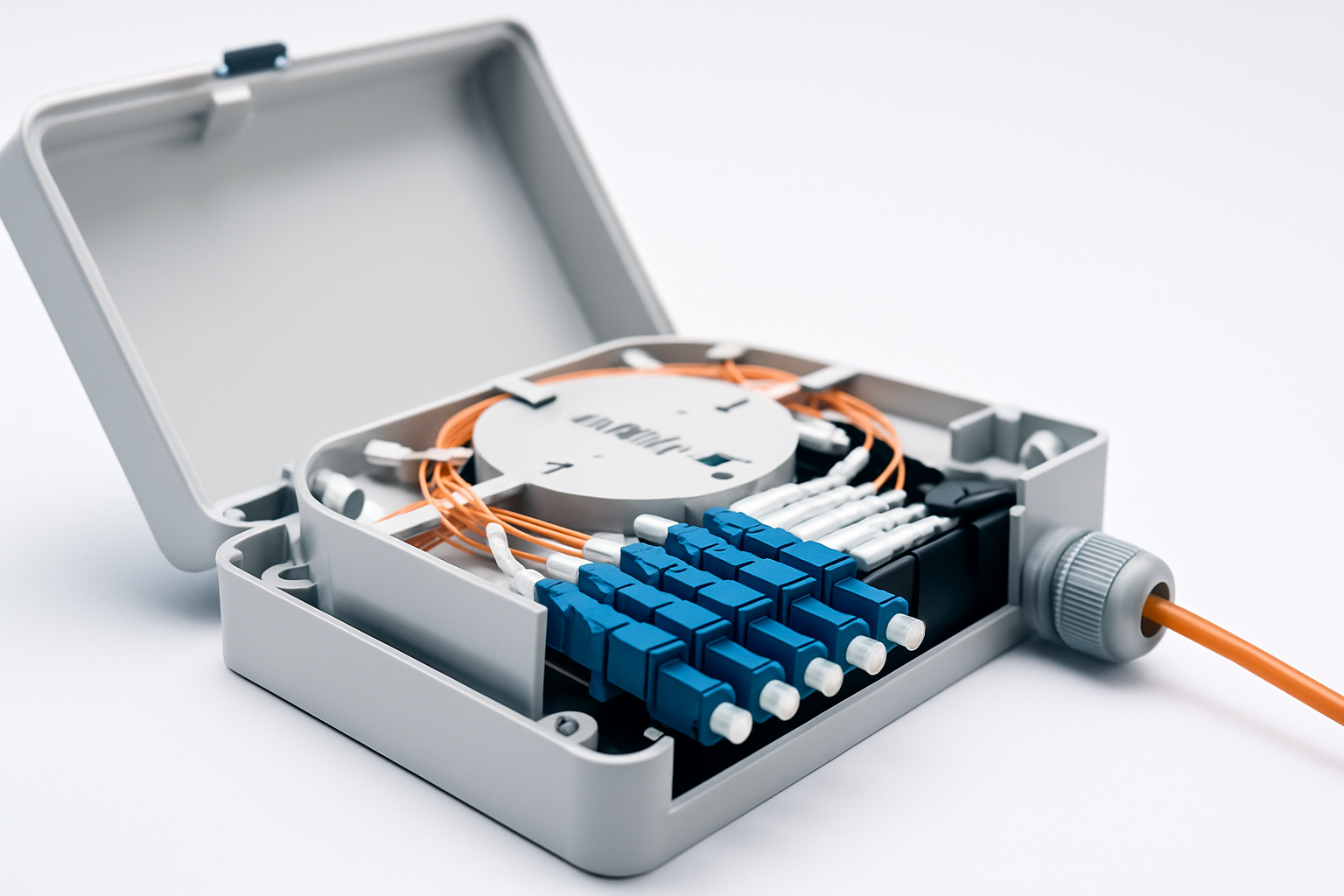

DIAMOND Wandverteilermodule: Kompakte Glasfaser-Verteilung auf Hutschiene

DIAMOND Wandverteilermodule ermöglichen die kompakte LWL-Verteilung über DIN-35-mm-Hutschienen — die ideale Lösung für Schaltschränke, Outdoor-Verteilstellen und dezentrale Netzknoten im DACH-Raum. Die Module kombinieren ein robustes Aluminium-Gehäuse mit dem bewährten DIAMOND E-2000® CompactRJ-Stecksystem und werden zu 100% vermessen ausgeliefert.

Im Unterschied zu klassischen 19″-Spleißboxen sind DIAMOND Wandverteilermodule nicht für den Rack-Einbau konzipiert, sondern für die Hutschienenmontage in Schaltschränken, Etagenverteilern oder dezentralen Verteilstellen — überall dort, wo eine kompakte, gut zugängliche Faserverteilung mit wenigen bis mittleren Faserzahlen gefordert ist.

Konstruktion und Modulaufbau

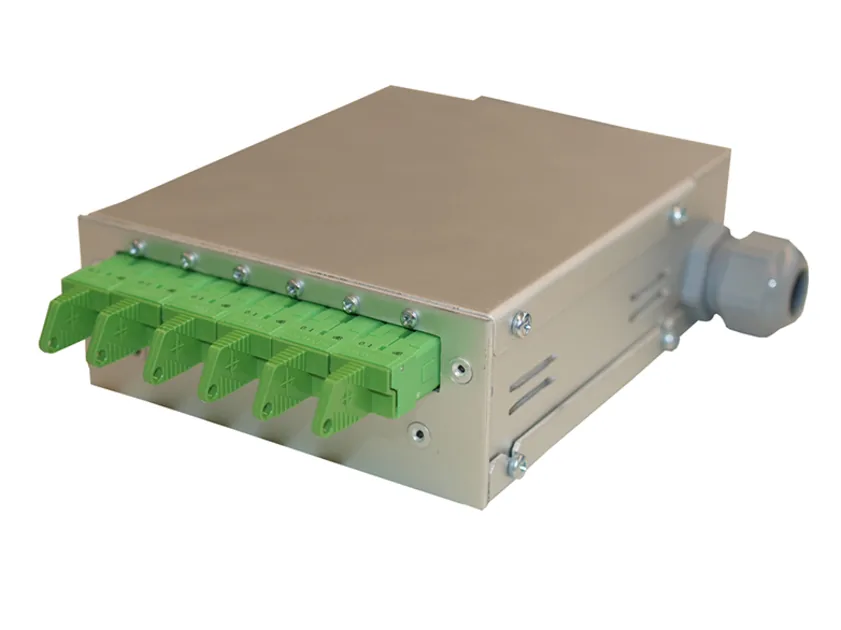

Alle drei Varianten teilen die gleiche Grundkonstruktion: ein eloxiertes Aluminium-Gehäuse mit Hutschienenclip an der Stirn- oder Deckelseite, der an vier Positionen jeweils 90° verdreht angesetzt werden kann. Das gibt Installateuren maximale Flexibilität bei der Modul-Ausrichtung im Schaltschrank.

• Befestigung: DIN-Standard 35 mm Hutschiene (kein 19″-/HE-Format)
• Gehäuse: Eloxiertes Aluminium, EMV-fest und mechanisch stabil
• Kabelzugang: Mehrere Öffnungen an verschiedenen Seiten, Standard mit M20-Kabelverschraubung
• Innere Trennung: Zwischenebene teilt das Modul in einen Bereich für Spleißablage mit Spleiß-Klemmleisten und einen Bereich für das innere Patchfeld
• Zugänglichkeit: Abnehmbare Seitendeckel und aufklappbares Mittelteil — Biegeradien werden zuverlässig eingehalten
• Stecksystem: Modulare Bestückung mit DIAMOND E-2000® CompactRJ-Mittelstücken (Singlemode APC/PC oder Multimode)

Die drei Varianten im Vergleich

DIAMOND bietet das Wandverteilermodul in drei aufeinander abgestimmten Bauformen, die sich in Mittelstück-Anzahl, Maximal-Faserzahl und Montagerichtung unterscheiden:

Variante	Mittelstücke	Pigtails / Fasern (max)	Abmessungen (B × H × T)
Standard	6 × E-2000® CompactRJ	12	45 × 113 × 135 mm
Seitliche Befestigung	6 × E-2000® CompactRJ	12	135 × 113 × 45 mm
24 Ports	12 × E-2000® CompactRJ	24	90 × 113 × 135 mm

Wichtig zur Dimensionierung: Die absolute Höchstkapazität pro Modul beträgt 24 Fasern (24-Ports-Variante). Für höhere Faserzahlen werden mehrere Module nebeneinander auf die Hutschiene gesetzt oder andere Bauformen wie Future Box (rack-basiert) eingesetzt. Teilbestückungen sind in allen Varianten möglich.

Steckerkonfigurationen und Farbcodierung

Die E-2000® CompactRJ-Mittelstücke folgen der DIAMOND-Standard-Farbcodierung — ein wichtiges Werkzeug zur Verwechslungssicherung in Schaltschränken mit mehreren Faserkategorien:

Steckergeometrie	Stecker (Rahmen)	Codierplatte / Entriegelungshebel
SM 9 μm APC	Grün	Grün
SM 9 μm PC	Blau	Blau
MM 50 μm OM3	Beige	Schwarz
MM 50 μm OM4	Beige / Erikaviolett	Erikaviolett
MM 62,5 μm	Beige	Beige

Spezifische Farbcodierungen sind auf Anfrage möglich. Auch eine IP65-Variante der E-2000®-Mittelstücke ist auf Anfrage verfügbar — sinnvoll für Außenanwendungen oder staubbelastete Industrieumgebungen.

Bestellnummer-Systematik

DIAMOND verwendet eine modulare Bestellnummer-Systematik, die alle Konfigurations-Parameter eindeutig kodiert:

G8V — R — FV 0 — XX — YY — ZZ

• R (Version): 1 = Standard · 3 = Seitliche Befestigung · 5 = 24 Ports
• XX (Anzahl Mittelstücke): 01–12
• YY (Anzahl Pigtails): 01–24
• ZZ (Steckergeometrie): 01 SM PC · 02 SM APC · 03 MM 50 · 04 MM 62,5 · 05 MM 50 OM3 · 07 MM 50 OM4

Teilbestückungen werden so transparent abgebildet — etwa ein Standard-Modul mit nur 4 Mittelstücken und 8 Pigtails für eine geplante Stufenerweiterung.

Qualitätssicherung: 100% Vermessung jedes Moduls

Jedes DIAMOND Wandverteilermodul wird nach Bestückung zu 100 % vermessen — kein Stichproben-Verfahren. Das Prüfprotokoll dokumentiert für jeden einzelnen Pigtail:

• Steckerstirnfläche (visuelle und interferometrische Prüfung)
• Schielwinkel (Maximum ≤ 0,4°)
• Konzentrizität (Maximum 0,25 μm)
• Endkontrolle „bestanden“ als verbindliches Freigabe-Kriterium

Das Prüfprotokoll ist über QR-Code am Modul oder über shop.diamond.de abrufbar. Diese durchgängige Rückverfolgbarkeit ist besonders bei Ausschreibungen im öffentlichen Sektor und in regulierten Branchen (Bahn, Energie, Telekommunikation) relevant.

Typische Einsatzgebiete

DIAMOND Wandverteilermodule sind die richtige Wahl, wenn folgende Anforderungen zusammentreffen:

• Faserzahl 4 bis 24: Mehr als typische Etagen-Dose, weniger als 19″-Spleißbox-Niveau
• Hutschienen-Schaltschrank: Integration in bestehende DIN-35-mm-Architektur (z. B. neben Switches, Stromversorgung, IO-Modulen)
• Wartungsfreundlichkeit: Modulare Kassetten-Bauweise, aufklappbares Mittelteil für Service vor Ort
• Dezentrale Verteilstellen: Outdoor-Schränke an FTTH-Verteilpunkten, in Industriehallen, an Gebäude-Übergabepunkten
• Bestückungs-Flexibilität: Teilbestückungen für gestaffelten Ausbau

Fiber Products als zentraler Anbieter

Seit der DIAMOND-Pressemitteilung vom 27.04.2026 ist Fiber Products GmbH der zentrale Anbieter für die 19″-Gehäusetechnik und die Wandverteilermodule. DIAMOND hat die Eigenproduktion dieser Bauformen eingestellt, behält aber das gesamte Stecker- und Komponenten-Sortiment in eigener Fertigung in Losone.

Für Sie als Kunde bedeutet das:

• Nahtlose Versorgung mit DIAMOND-Wandverteilermodulen — sowohl Originalprodukte als auch in F4P-eigenen Spleißsystemen verbaut
• 5 Jahre Herstellergarantie auf Fiber-Products-gefertigte Spleißlösungen
• Deutsche Logistik und schnelle DACH-Verfügbarkeit
• Fachberatung zur richtigen Variante für Ihren konkreten Einsatzfall

FAQ: DIAMOND Wandverteilermodule

Wie viele Fasern passen maximal in ein Wandverteilermodul?

Die absolute Maximalkapazität beträgt 24 Fasern — erreicht in der 24-Ports-Variante mit 12 E-2000® CompactRJ-Mittelstücken. Die Standard- und Seitlich-Befestigte-Variante sind auf 12 Fasern (6 Mittelstücke) ausgelegt. Für höhere Faserzahlen werden mehrere Module nebeneinander gesetzt oder rack-basierte Lösungen wie Future Box gewählt.

Sind die Module für 19″-Rack-Einbau geeignet?

Nein. Wandverteilermodule sind explizit für die DIN-35-mm-Hutschienenmontage konzipiert — typischerweise in Schaltschränken oder dezentralen Verteilern. Für Rack-Einbau verwenden Sie DIAMOND Fusion Box (starr) oder Future Box (ausziehbar) im 1U/2U-Format.

Welche Steckertypen sind möglich?

Das Wandverteilermodul ist auf das DIAMOND E-2000® CompactRJ-System ausgelegt. Verfügbar sind Singlemode-Varianten (PC blau, APC grün) und Multimode-Varianten (OM3, OM4, 62,5 μm) in der entsprechenden Farbcodierung. Auf Anfrage ist eine IP65-Schutz-Variante erhältlich.

Kann ich das Modul nachträglich erweitern?

Ja, Teilbestückungen sind möglich und im Bestellnummer-System abgebildet. Sie können ein Standard-Modul mit zunächst 4 Mittelstücken bestellen und später auf 6 erweitern. Die Bestellnummer-Systematik dokumentiert dabei eindeutig den Liefer-Stand.

Wie wird die Qualität geprüft?

Jedes Modul wird nach Bestückung zu 100 % vermessen (kein Stichproben-Verfahren). Das Prüfprotokoll mit Schielwinkel (max. 0,4°), Konzentrizität (max. 0,25 μm) und Endkontroll-Vermerk ist über QR-Code oder shop.diamond.de abrufbar — wichtig für Ausschreibungen und regulierte Branchen.

Welche Garantie gilt?

Für F4P-gefertigte Lösungen mit DIAMOND-Komponenten gewähren wir 5 Jahre Herstellergarantie. Die DIAMOND-Komponenten selbst werden mit 100%-Prüfprotokoll ausgeliefert und tragen die DIAMOND-Werks-Spezifikation.

Fazit

DIAMOND Wandverteilermodule sind die kompakte, hutschienenbasierte Antwort für Faserzahlen von 4 bis 24 — in Schaltschränken, Etagenverteilern und dezentralen Outdoor-Verteilstellen. Das eloxierte Aluminium-Gehäuse, die durchdachte innere Aufteilung in Spleißablage und Patchfeld sowie die 100%-Vermessung machen sie zur ersten Wahl in Anwendungen mit Wartungs- und Dokumentations-Anforderungen.

Als zentraler Anbieter unterstützen wir Sie bei der Auswahl der richtigen Variante, der Konfiguration über die Bestellnummer-Systematik und der Integration in Ihre bestehende Schaltschrank-Architektur. Sprechen Sie uns für eine konkrete Projektberatung an.

Alle DIAMOND-Komponenten finden Sie direkt im Fiber Products Shop — mit deutscher Logistik und 5 Jahren Herstellergarantie auf F4P-Lösungen.
