DIAMOND Glasfasertechnik: Was Schweizer Präzision im Netzbau bedeutet
DIAMOND SA aus Losone (Tessin, Schweiz) entwickelt und fertigt seit 1980 hochpräzise Glasfaserkomponenten — bekannt vor allem als Erfinder des E-2000® Steckers, der heute in kritischen Infrastrukturen weltweit zum Industriestandard zählt. Was Schweizer Präzisionsfertigung in der Praxis konkret bedeutet, welche technischen Vorteile sich daraus ergeben und wie Fiber Products als autorisierter Produktionspartner von DIAMOND SA diese Qualität in den DACH-Markt bringt — das zeigt dieser Beitrag.
Für IT-Systemhäuser, Stadtwerke und Netzbetreiber bedeutet die Wahl von DIAMOND-Komponenten eine messbare Qualitätssteigerung in der Glasfaser-Verkabelung. Die patentierte Active Core Alignment (ACA) Technologie und die durchgängige Eigenfertigung in der Schweiz sorgen für reproduzierbar niedrige Einfügedämpfung — typisch ≤ 0,1 dB bei E-2000-Konnektoren mit ACA-Spezifikation.
Von Präzisionsmechanik zu Fiberoptik: DIAMOND SA seit 1958
DIAMOND SA wurde 1958 in Locarno gegründet — ursprünglich als Spezialist für die Präzisionsbearbeitung ultraharter Materialien wie Rubin, Saphir, Wolframcarbid und Diamant. Aus dieser metrologischen Wurzel stammen sowohl der Firmenname als auch die heutige Kernkompetenz: das Beherrschen von Toleranzen im Mikrometer-Bereich.
1979 trat das Unternehmen in die Glasfaserindustrie ein und brachte 1980 seine erste eigene Konnektor-Serie auf den Markt. Heute fertigt DIAMOND in einer 13.500 m² großen Anlage im Hauptsitz Losone ausschließlich Fiber-Optics-Komponenten — vom Stecker über Patchcords bis zu kompletten Verteilersystemen.
- Active Core Alignment (ACA): Patentierte aktive Mikro-Positionierung des Faserkerns während der Konnektor-Konfektionierung — Voraussetzung für reproduzierbar niedrige Einfügedämpfungen
- Harsh-Environment-Lösungen: E-2000 mit IP65-Schutz für Außenanwendungen und Industrieanlagen (auf Anfrage erhältlich)
- Reference-Patchcords: Zertifizierte Messstecker für die Kalibrierung von Glasfaser-Messsystemen
- Backplane-Konnektoren (E-2000 PS): Hochdichte-Anschlüsse für Datacenter-Architekturen
Der E-2000 Konnektor — DIAMOND-Erfindung, weltweiter Standard
Der E-2000 wurde von DIAMOND entwickelt und hat sich seit den frühen 1990er-Jahren als bevorzugter Konnektor für hochverfügbare Netze etabliert. Sein charakteristischer Push-Pull-Verriegelungsmechanismus mit federbelasteter Schutzklappe verhindert Verschmutzung der Steckerstirnfläche und bietet automatischen Laserschutz beim Lösen.
Die wichtigsten konstruktiven Merkmale:
- Ferrule: Zirkonia mit Titan-Insert, Standard-Durchmesser 2,5 mm
- Verriegelung: Push-Pull-Latch — verriegelt automatisch beim Einstecken, Lösen am seitlichen Hebel
- Schutzklappe: Federbelastet, schützt vor Staub und Berührung der Endfläche
- Farbcodierung: Auswechselbare farbcodierte Rahmen + Codierplatten zur eindeutigen Unterscheidung von PC und APC sowie zur Vermeidung von Fehlsteckungen
- Konfigurationen: PC (Physical Contact) und APC (Angled Physical Contact, 8° Schliff)
Die Standard-Farbcodierung folgt einer eindeutigen Systematik: Grün für Singlemode APC, Blau für Singlemode PC, Beige-Varianten für Multimode (OM3, OM4, 62,5 μm) — eine Konvention, die DIAMOND mitgeprägt hat und die heute branchenweit anerkannt ist.
Was “Schweizer Präzision” in Messwerten bedeutet
Die Active Core Alignment Technologie ist der Kernbaustein der DIAMOND-Qualitätskette. Bei der Konfektionierung wird der Faserkern aktiv in Mikrometer-Toleranzen relativ zur Ferrule-Stirnfläche ausgerichtet — und nicht passiv durch geometrische Mittelung. Das Ergebnis sind reproduzierbar niedrige Einfügedämpfungen, die mit Standard-Konnektoren nicht erreichbar sind.
Konkret prüft DIAMOND jeden ausgelieferten Stecker einzeln. Das Prüfprotokoll dokumentiert für jeden Pigtail:
- Steckerstirnfläche (visuell + interferometrisch)
- Schielwinkel (max. ≤ 0,4°)
- Konzentrizität (max. 0,25 μm)
- Endkontrolle “bestanden” als verbindliches Freigabe-Kriterium
Jeder Stecker trägt eine individuelle Seriennummer. Das zugehörige Prüfprotokoll können Sie bei uns anfordern. Wir stehen dafür ein, dass jedes Pigtail und jedes Mittelstück der Qualität von typisch ≤ 0,1 dB entspricht.
Fiber Products als autorisierter Produktionspartner
Fiber Products GmbH ist autorisierter Produktionspartner von DIAMOND SA. Diese Partnerschaft hat zwei Säulen:

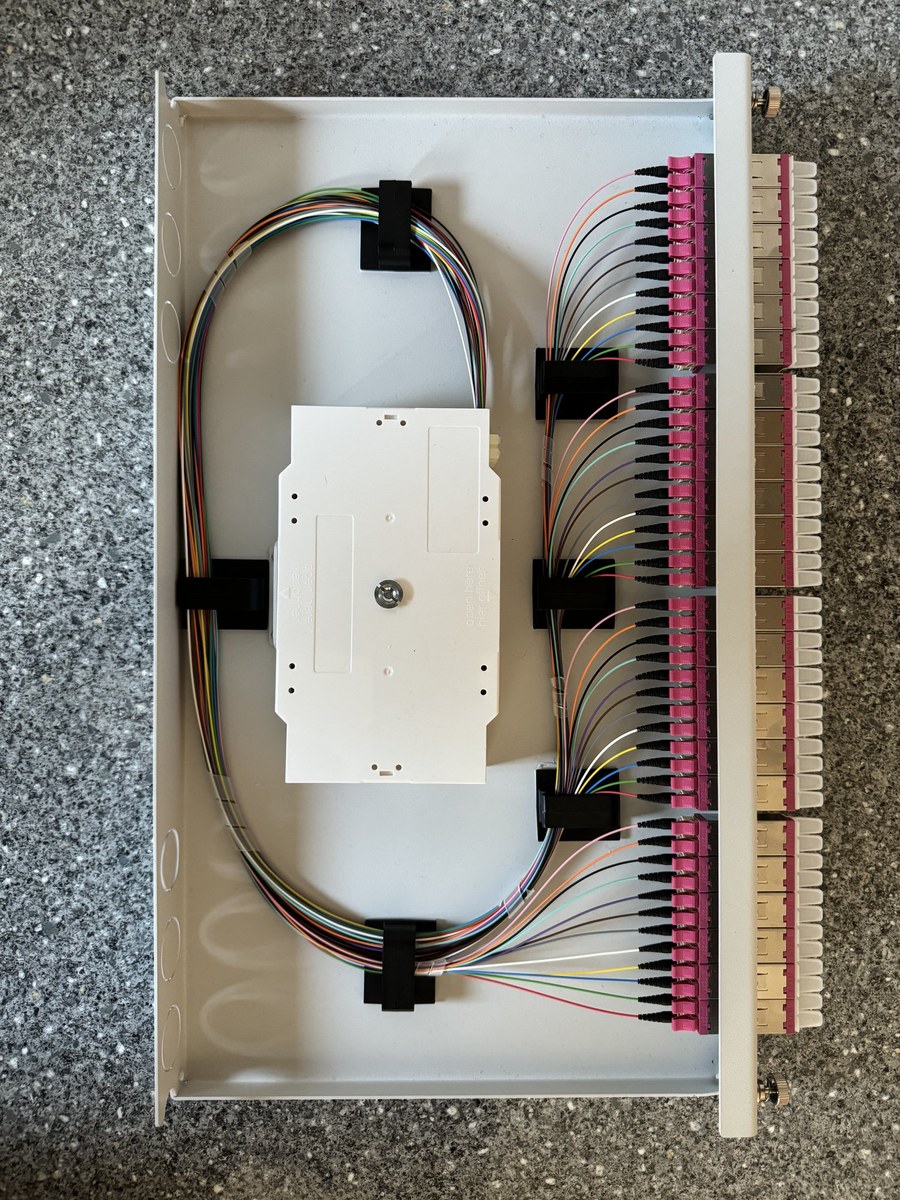

Erste Säule — eigene Fertigung mit DIAMOND-Komponenten: Wir fertigen modulare Spleißsysteme (1HE-Spleißboxen, 3HE-ODF-Systeme, Hutschienenboxen) in Eigenregie in Europa — bestückt mit DIAMOND E-2000 CompactRJ-Mittelstücken. Das ergibt die Kombination aus Schweizer Präzisions-Konnektoren mit deutscher Fertigungs-Logistik und schneller DACH-Verfügbarkeit.
Zweite Säule — Vertrieb der DIAMOND-Originalprodukte: Komplette DIAMOND-Produktlinien direkt über uns: Fusion Box, Future Box, Kompaktmodule 7TE, Wandverteilermodule, Baugruppenträger sowie das vollständige E-2000-Stecker- und Adapter-Sortiment.
Strategischer Hinweis: Seit April 2026 stellt DIAMOND die 19″-Gehäusetechnik nicht mehr selbst her. Fiber Products GmbH fertigt sie als Produktionspartner; die Verfügbarkeit der Spleißboxen und Verteilergehäuse läuft seitdem über uns. Für Bestandskunden bedeutet das: nahtlose Versorgung in gewohnter Qualität.
Typische Einsatzgebiete für DIAMOND-Komponenten
DIAMOND-Technologie zeigt ihren Wert vor allem dort, wo niedrige Einfügedämpfungen, hohe Verfügbarkeit und Wartungsfreundlichkeit über Jahre gefordert sind:
| Einsatzgebiet | Empfohlene DIAMOND-Komponente | Hauptgrund |
|---|---|---|
| FTTH-Backbones | E-2000 APC + Future Box | Hohe Rückflussdämpfung, wartungsfreundliche Bauweise |
| Rechenzentrum | Modulares 4HE-System, Kompaktmodule 7TE | Hochdichte-Architektur in 4U-Carrier-Systemen |
| Industrie / Außenanwendung | E-2000 mit IP65 + Wandverteilermodule | Robustes Aluminium-Gehäuse, Hutschienenmontage |
| Bahn / öffentlicher Verkehr | E-2000 Standard | Vibrationsfest, automatischer Laserschutz beim Lösen |
FAQ: DIAMOND Glasfasertechnik in der Praxis
Was unterscheidet DIAMOND-E-2000 von Standard-Konnektoren wie LC oder SC?
Der wesentliche Unterschied ist die Active Core Alignment (ACA) Technologie: Bei der Konfektionierung wird der Faserkern aktiv in Mikrometer-Toleranzen ausgerichtet. Dazu kommt die federbelastete Schutzklappe und der Push-Pull-Verriegelungsmechanismus. Das Resultat ist eine typische Einfügedämpfung ≤ 0,1 dB und zuverlässige Sauberkeit der Steckerstirnfläche auch in staubiger Umgebung.
Lassen sich E-2000-Konnektoren in bestehende LC- oder SC-Infrastrukturen integrieren?
Ja, über Hybrid-Adapter (E-2000-zu-LC, E-2000-zu-SC) ist die schrittweise Migration möglich. In der Praxis lohnt sich das vor allem bei kritischen Backbone-Strecken, bei denen niedrige Einfügedämpfungen den größten Nutzen bringen — Patchfelder mit häufigem Stecken bleiben oft LC/SC.
Wofür eignen sich DIAMOND-Produkte besonders?
Kritische Infrastrukturen mit langer Standzeit und hoher Verfügbarkeitsanforderung: Telecom-Backbones, Rechenzentren mit High-Density-Architektur, Industrie-Automation, Bahnsysteme, militärische und sicherheitskritische Netze. Überall dort, wo zusätzliche Steckdämpfung kumuliert auf das Linkbudget durchschlägt.
Was bedeutet “Fiber Products als autorisierter Produktionspartner” konkret?
Zwei Säulen: Erstens fertigen wir modulare F4P-eigene Spleißsysteme (1HE-Spleißboxen, 3HE-ODF-Systeme, Hutschienenboxen) in Europa — bestückt mit DIAMOND E-2000 CompactRJ-Mittelstücken. Zweitens vertreiben wir die kompletten DIAMOND-Originalprodukte (Fusion Box, Future Box, Kompaktmodule, Wandverteilermodule, Baugruppenträger). Seit dem 27.04.2026 sind wir zusätzlich der zentrale Anbieter für die 19″-Gehäusetechnik, deren Eigenproduktion DIAMOND eingestellt hat.
Welche Garantie gilt für Fiber-Products-Systeme mit DIAMOND-Komponenten?
Wir gewähren 5 Jahre Herstellergarantie auf alle F4P-Spleißsysteme. Die verbauten DIAMOND-Komponenten tragen die jeweilige DIAMOND-Spezifikation und werden mit 100%-Prüfprotokoll ausgeliefert.
Welches Prüfprotokoll bekomme ich zu einem bestellten DIAMOND-Pigtail?
Jeder ausgelieferte E-2000-Pigtail trägt ein individuelles Prüfprotokoll mit Steckerstirnfläche, Schielwinkel (max. 0,4°), Konzentrizität (max. 0,25 μm) und Endkontroll-Vermerk. Über die individuelle Seriennummer lässt sich das Protokoll bei uns anfordern.
Fazit: Schweizer Präzision als Investition mit Langzeitnutzen
DIAMOND-Glasfasertechnik ist keine Standard-Ware — sie ist eine Spezial-Lösung für Netze, in denen Verfügbarkeit, niedrige Dämpfungen und Wartungsfreundlichkeit kritisch sind. Die Active Core Alignment Technologie, die durchgängige Eigenfertigung in Losone und das Einzelstück-Prüfprotokoll für jeden ausgelieferten Konnektor sind die Substanz hinter dem Begriff “Schweizer Präzision”.
Als autorisierter Produktionspartner stellt Fiber Products diese Technologie dem DACH-Markt mit lokaler Beratung, deutscher Fertigung der modularen F4P-Systeme und 5 Jahren Herstellergarantie zur Verfügung. Sprechen Sie uns für eine Beratung zu Ihrem konkreten Projekt an — vom einzelnen Pigtail bis zur kompletten Verkabelungsplanung.
Alle modularen Glasfaserkomponenten finden Sie direkt im Fiber Products Shop — mit 5 Jahren Herstellergarantie.
