SlimConnect 1HE im Detail: 96 Fasern auf 1 HE – Technische Spezifikation
SlimConnect 1HE im Detail: 96 Fasern auf 1 HE – Technische Spezifikation für maximale Packungsdichte
Das SlimConnect 1HE Spleißmodul ermöglicht die Unterbringung von 96 Fasern auf 1HE und stellt damit ein Spleißmodul High Density dar, das die doppelte Packungsdichte gegenüber herkömmlichen 48-Faser-Systemen erreicht. Diese außergewöhnliche Faserdichte wird durch eine optimierte Kassettenarchitektur mit vorkonfektionierten Pigtails und präziser Faserführung realisiert, die trotz der hohen Packungsdichte alle relevanten Biegeradien gemäß IEC 61756 einhält. Als Hersteller modularer Glasfaserlösungen fertigt Fiber Products das SlimConnect System in Europa und gewährt als einziger Anbieter im DACH-Markt 5 Jahre Garantie auf diese Hochdichte-Spleißmodule.
Die technische Herausforderung bei der Entwicklung von 96-Faser-Systemen liegt in der Balance zwischen maximaler Portdichte und praktischer Handhabbarkeit für Installateure. Moderne Rechenzentren und FTTH-Verteilpunkte fordern zunehmend höhere Faserdichten bei gleichzeitig reduziertem Platzbedarf, was konventionelle Spleißsysteme an ihre Grenzen bringt.
Technische Spezifikationen des SlimConnect 1HE Systems
Das SlimConnect 1HE nutzt die standardisierte 19-Zoll-Bauweise mit einer Bauhöhe von exakt 44,45 mm (1HE) und einer Einbautiefe von 300 mm. Die Frontplatte ist vollständig mit Kupplungen bestückt und bietet Platz für 48 Duplex-LC-Kupplungen, was insgesamt 96 einzelne Faserverbindungen ermöglicht.
- Abmessungen: 482,6 mm x 44,45 mm x 300 mm (B x H x T)
- Fassungsvermögen: 96 Fasern bei LC-Duplex-Konfiguration
- Kupplungstypen: LC, SC, E2000, ST, FC verfügbar
- Spleißkassetten: 4 Kassetten mit je 24 Fasern
- Fasertypen: Singlemode OS2, Multimode OM3/OM4/OM5
- Biegeradius: Minimum 30 mm für G.657.A2 Fasern

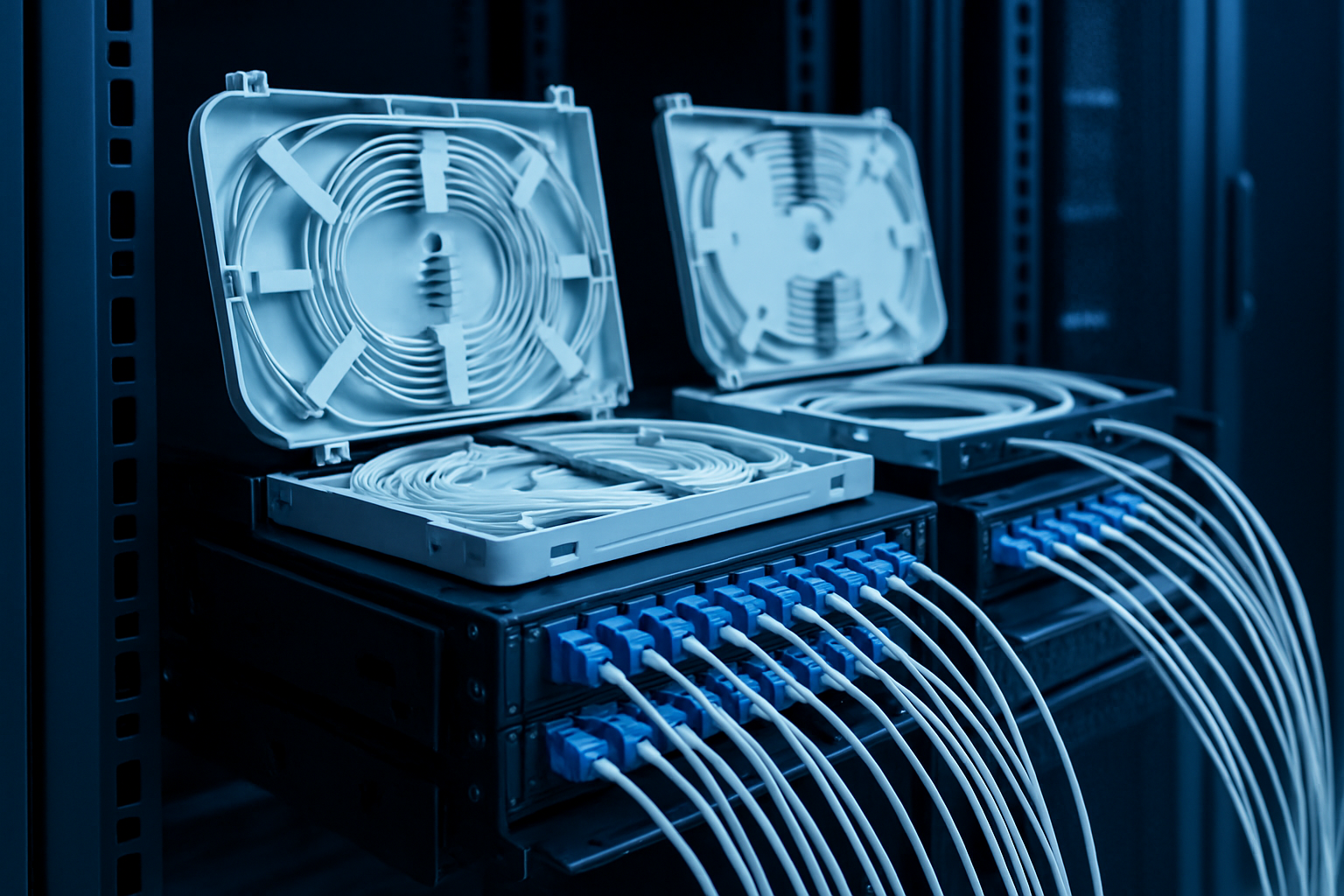

Die Konstruktion basiert auf ausziehbaren Spleißkassetten aus glasfaserverstärktem Kunststoff, die einen werkzeuglosen Zugang zu allen Spleißstellen ermöglichen. Jede Kassette verfügt über integrierte Faserführungen und Spleißablagehalter für bis zu 24 Einzelspleiße oder 12 Massenspleiße.
Aufbau und Kassettenarchitektur für 96 Fasern auf 1HE
Das Geheimnis der hohen Packungsdichte liegt in der mehrstufigen Kassettenarchitektur. Die vier Spleißkassetten sind übereinander angeordnet und einzeln ausziehbar, wodurch trotz der kompakten Bauweise ein komfortabler Zugang zu jeder einzelnen Faser gewährleistet wird.
| Kassette | Faserkapazität | Kupplungsbereich | Farbcode |
|---|---|---|---|
| Kassette 1 | 24 Fasern (1-24) | Port 1-12 | Rot |
| Kassette 2 | 24 Fasern (25-48) | Port 13-24 | Grün |
| Kassette 3 | 24 Fasern (49-72) | Port 25-36 | Blau |
| Kassette 4 | 24 Fasern (73-96) | Port 37-48 | Gelb |
Die Faserführung innerhalb der Kassetten erfolgt nach dem Prinzip der gesteuerten Überlängenablage. Dabei werden die Faserüberlängen in definierten Schleifen mit einem Radius von mindestens 30 mm abgelegt, was die Einhaltung der Dämpfungswerte gemäß IEC 61300-3-4 sicherstellt.
Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.
Vergleich: SlimConnect 1HE gegen konventionelle Spleißmodule
Im direkten Vergleich zu herkömmlichen 48-Faser-Modulen zeigt das SlimConnect 1HE Spleißmodul High Density erhebliche Vorteile bei der Raumausnutzung. Ein typisches Rechenzentrum mit 5.000 Faserverbindungen benötigt mit konventionellen Systemen etwa 105 Höheneinheiten, während die gleiche Kapazität mit SlimConnect 1HE in nur 53 Höheneinheiten untergebracht werden kann.
- Platzersparnis: 50% weniger Rack-Raum erforderlich
- Kostenreduktion: Weniger Schränke und Stellfläche nötig
- Übersichtlichkeit: Kompaktere Kabelführung möglich
- Zukunftssicherheit: Reserven für Netzausbau im gleichen Rack
- Energieeffizienz: Reduzierter Kühlbedarf durch kompaktere Bauweise
Die erhöhte Packungsdichte erfordert allerdings präzises Arbeiten bei der Installation. Die Fasern müssen sorgfältig nach Farbcode und Nummerierung sortiert werden, um spätere Verwechslungen zu vermeiden.
Kupplungsvarianten und Steckerkompatibilität

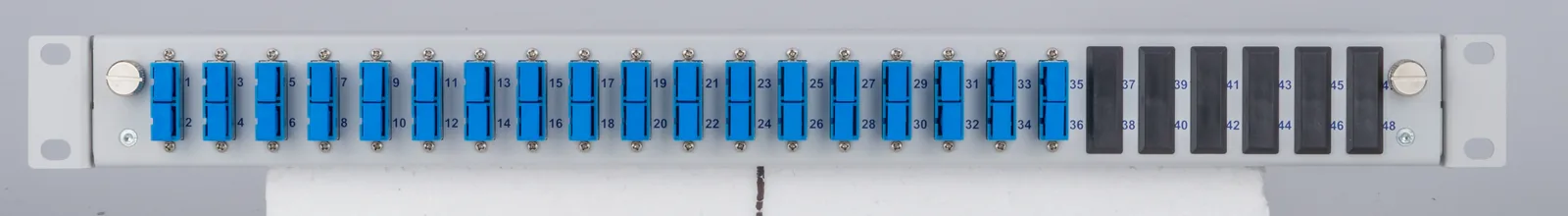

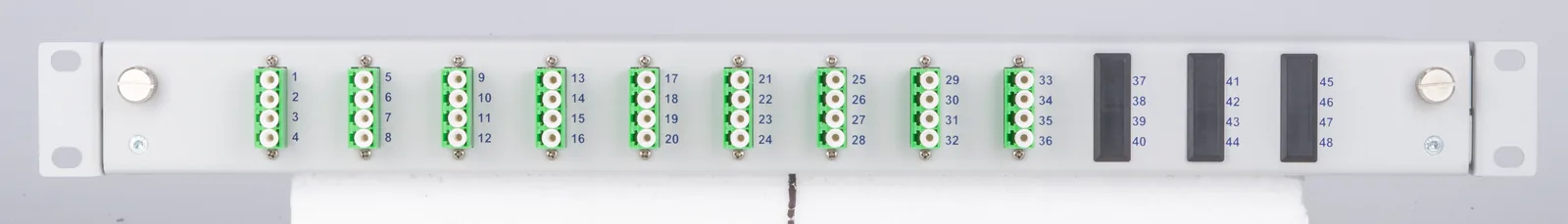

Das SlimConnect 1HE System ist mit verschiedenen Kupplungstypen erhältlich, um maximale Kompatibilität mit bestehenden Netzinfrastrukturen zu gewährleisten. Die Standardausführung mit LC-Duplex-Kupplungen erreicht die maximale Dichte von 96 Fasern.
| Kupplungstyp | Max. Fasern/1HE | Anwendungsbereich | Norm |
|---|---|---|---|
| LC-Duplex | 96 Fasern | Rechenzentren, FTTH | IEC 61754-20 |
| SC-Duplex | 48 Fasern | Bestandsnetze | IEC 61754-4 |
| E2000/LSH | 48 Fasern | Industrie, Außenbereich | IEC 61754-15 |
| MPO/MTP | 8 x 12 Fasern | Hochgeschwindigkeitsnetze | IEC 61754-7 |
Besonders hervorzuheben ist die Verfügbarkeit von E2000-Kupplungen, die durch ihre integrierte Schutzklappe optimalen Schutz vor Verschmutzung bieten. Als Diamond-Partner bietet Fiber Products die komplette E2000-Systemlösung aus einer Hand.
Installation und Montage des 96-Faser-Systems
Die Installation des SlimConnect 1HE mit 96 Fasern erfolgt in mehreren definierten Schritten. Zunächst wird das Grundmodul in den 19-Zoll-Schrank eingebaut und mit den mitgelieferten Käfigmuttern befestigt. Die Kabeleinführung erfolgt wahlweise von oben, unten oder seitlich über die integrierten Zugentlastungen.
- Schritt 1: Montage des Grundrahmens im 19-Zoll-Schrank
- Schritt 2: Einführung der Installationskabel über Zugentlastung
- Schritt 3: Abisolieren und Vorbereitung der Fasern nach Farbcode
- Schritt 4: Spleißen der Fasern mit vorkonfektionierten Pigtails
- Schritt 5: Ablage der Spleiße in den jeweiligen Kassetten
- Schritt 6: Dokumentation und Beschriftung aller Ports
Die Montagezeit für ein vollständig bestücktes 96-Faser-Modul beträgt bei erfahrenen Installateuren etwa 4-5 Stunden inklusive aller Spleißarbeiten. Dies entspricht einer Zeitersparnis von etwa 30% gegenüber der Installation von zwei separaten 48-Faser-Modulen.
Fasertypen und Biegeradien gemäß aktueller Normen
Das SlimConnect 1HE ist für moderne biegeunempfindliche Fasern nach ITU-T G.657.A2 optimiert. Diese Fasern erlauben Biegeradien von nur 7,5 mm bei 1550 nm Wellenlänge ohne nennenswerte Zusatzdämpfung.
Die Kassettengeometrie berücksichtigt jedoch konservativ einen Mindestbiegeradius von 30 mm, um auch bei Verwendung älterer Fasertypen nach G.652.D die Grenzwerte der IEC 60793-2-50 sicher einzuhalten. Bei Singlemode-Fasern liegt die typische Einfügedämpfung bei < 0,25 dB pro Verbindung.
- G.652.D: Standardfaser, Biegeradius min. 30 mm
- G.657.A1: Biegeoptimiert, Biegeradius min. 10 mm
- G.657.A2/B2: Stark biegeoptimiert, Biegeradius min. 7,5 mm
- G.657.B3: Extrem biegeoptimiert, Biegeradius min. 5 mm
Anwendungsbereiche für Hochdichte-Spleißmodule
Die Einsatzgebiete für das SlimConnect 1HE Spleißmodul mit 96 Fasern sind vielfältig. Rechenzentren nutzen die hohe Packungsdichte zur Realisierung von Spine-Leaf-Architekturen, während Stadtwerke die Module in FTTH-Verteilpunkten zur Erschließung von Wohngebieten einsetzen.
Im Bereich der kommunalen Netze ermöglicht die kompakte Bauweise die Installation in beengten Technikräumen oder Verteilerschränken. Ein einzelnes SlimConnect 1HE kann beispielsweise 48 Wohneinheiten mit je zwei Fasern versorgen – ideal für moderne FTTH-Erschließungen nach dem Zwei-Faser-Konzept.
Industrieanlagen profitieren von der hohen Packungsdichte bei der Vernetzung von Produktionsanlagen. Hier kommen oft E2000-Stecker zum Einsatz, die durch ihre Schutzklappe auch in staubbelasteten Umgebungen zuverlässig funktionieren. Weitere Informationen zu unseren Spleißmodulen finden Sie in unserem umfassenden Produktkatalog.
Qualitätssicherung und Prüfverfahren nach IEC-Standards
Jedes SlimConnect 1HE Modul durchläuft vor der Auslieferung umfangreiche Qualitätsprüfungen nach IEC 61300. Die Dämpfungsmessung erfolgt bei den Wellenlängen 1310 nm und 1550 nm für Singlemode-Systeme bzw. 850 nm und 1300 nm für Multimode-Varianten.
| Prüfparameter | Grenzwert | Typischer Wert | Norm |
|---|---|---|---|
| Einfügedämpfung LC | ≤ 0,50 dB | 0,20 dB | IEC 61300-3-4 |
| Rückflussdämpfung UPC | ≥ 50 dB | 55 dB | IEC 61300-3-6 |
| Rückflussdämpfung APC | ≥ 60 dB | 65 dB | IEC 61300-3-6 |
| Wiederholbarkeit | ≤ 0,20 dB | 0,10 dB | IEC 61300-2-2 |
Die 5 Jahre Garantie von Fiber Products unterstreicht das Vertrauen in die Produktqualität und bietet Planungssicherheit für langfristige Infrastrukturprojekte.
Integration in bestehende Netzinfrastrukturen
Die nahtlose Integration des SlimConnect 1HE in bestehende Glasfasernetze wird durch die Kompatibilität mit allen gängigen Kabeltypen gewährleistet. Das System akzeptiert Kabel mit Durchmessern von 6 bis 25 mm und bietet ausreichend Platz für die sichere Befestigung von bis zu 8 Installationskabeln.
- Universalkabel mit bis zu 144 Fasern
- Mikrokabel für Rohrverlegung (Durchmesser 6-12 mm)
- Innenkabel für Gebäudeverkabelung
- Außenkabel mit Nagetierschutz
- Vorkonfektionierte Trunkkabel mit MPO-Steckern
Die modulare Bauweise ermöglicht zudem die schrittweise Bestückung. So können zunächst nur die aktuell benötigten Kassetten mit Pigtails ausgestattet werden, während die Erweiterung auf die vollen 96 Fasern zu einem späteren Zeitpunkt erfolgt.
Wartung und Dokumentation der High-Density-Installation
Die Wartung eines 96-Faser-Systems auf 1HE erfordert eine präzise Dokumentation aller Verbindungen. Das SlimConnect 1HE verfügt über ein integriertes Beschriftungssystem mit austauschbaren Kennzeichnungsschildern für jeden Port.
Für die Fehlersuche sind die Kassetten einzeln ausziehbar, wodurch gezielt auf bestimmte Faserbereiche zugegriffen werden kann, ohne andere Verbindungen zu beeinträchtigen. Die OTDR-Messungen (Optical Time Domain Reflectometry) können direkt an der Frontplatte durchgeführt werden.
Regelmäßige Reinigung der Kupplungen mit speziellen Reinigungsstiften nach IEC 61300-3-35 gewährleistet dauerhaft niedrige Dämpfungswerte. Die empfohlenen Wartungsintervalle liegen bei 12 Monaten für normale Umgebungsbedingungen.
Zukunftssicherheit durch MPO/MTP-Kompatibilität
Die optionale Ausstattung mit MPO/MTP-Kupplungen macht das SlimConnect 1HE zukunftssicher für Übertragungsraten von 400G und 800G. Ein einzelner MPO-12-Stecker überträgt 12 Fasern, wodurch sich neue Möglichkeiten für Hochgeschwindigkeitsverbindungen ergeben.
- 8 x MPO-12 = 96 Fasern in kompaktester Form
- Unterstützung für 40G/100G/400G Ethernet
- Reduzierte Steckzyklen bei Massenverbindungen
- Polaritätsmanagement nach TIA-568
- Gender-Change-Möglichkeit durch Adapter
Die Kombination aus LC-Duplex für Einzelverbindungen und MPO für Trunk-Verkabelung in einem System bietet maximale Flexibilität. Erfahren Sie mehr über unsere 1HE Spleißbox-Lösungen und deren vielfältige Konfigurationsmöglichkeiten.
Häufige Fragen zum SlimConnect 1HE System
Kann das SlimConnect 1HE nachträglich von 48 auf 96 Fasern erweitert werden?
Ja, das System ermöglicht eine stufenweise Erweiterung. Initial können nur zwei der vier Kassetten bestückt werden (48 Fasern), die Nachrüstung auf 96 Fasern erfolgt durch Installation der zusätzlichen Kassetten mit vorkonfektionierten Pigtails.
Welche Kabelzuführungen sind beim 96-Faser-System möglich?
Das SlimConnect 1HE bietet flexible Kabelzuführungen von oben, unten oder seitlich. Bis zu 8 Kabel mit einem Durchmesser von jeweils maximal 25 mm können über die integrierten Zugentlastungen eingeführt werden.
Wie wird die Einhaltung der Biegeradien bei 96 Fasern sichergestellt?
Die Kassetten verfügen über integrierte Faserführungen mit definiertem Mindestradius von 30 mm. Die Überlängen werden in kontrollierten Schleifen abgelegt, wodurch kritische Biegeradien automatisch vermieden werden.
Ist das System kompatibel mit biegeunempfindlichen Fasern nach G.657?
Ja, das SlimConnect 1HE ist optimal für moderne G.657.A2/B2-Fasern ausgelegt. Diese Fasern ermöglichen engere Biegeradien und tragen zur platzsparenden Faserführung bei.
Welche Garantieleistungen bietet Fiber Products für das SlimConnect 1HE?
Als einziger Hersteller im DACH-Markt gewährt Fiber Products 5 Jahre Garantie auf das komplette SlimConnect System inklusive aller mechanischen Komponenten und Kupplungen.
Können verschiedene Kupplungstypen in einem Modul kombiniert werden?
Ja, das modulare Design erlaubt die Kombination verschiedener Kupplungstypen. So können beispielsweise LC-Duplex und E2000-Kupplungen in einem Gehäuse untergebracht werden.
Fazit: Maximale Faserdichte für moderne Netzinf
