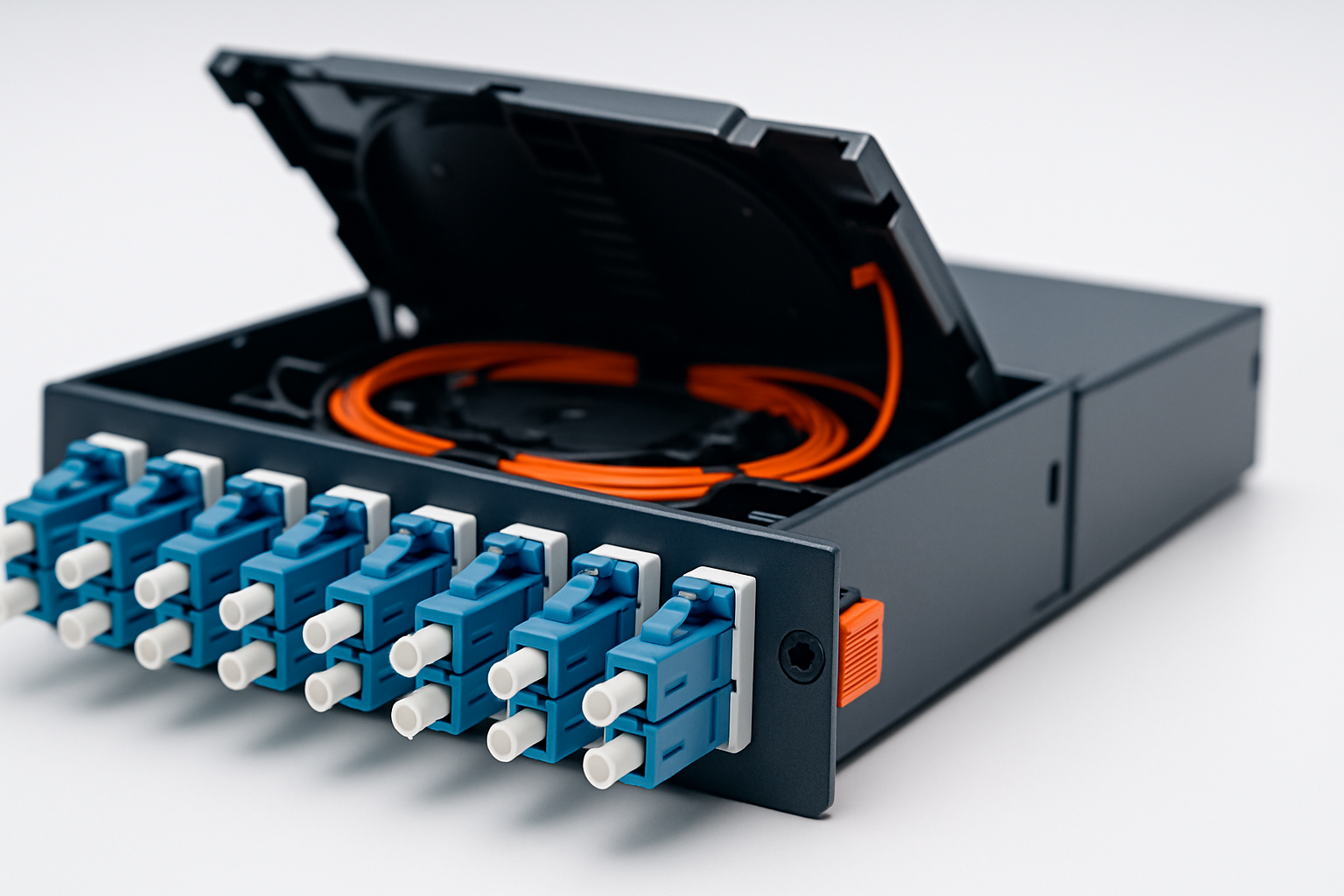

DIAMOND Fusion Box: Modulares Spleißsystem für anspruchsvolle Netzinfrastrukturen

Die DIAMOND Fusion Box ist ein modulares Spleißsystem mit Diamond Glasfasermodul-Technologie, das durch seine flexible Bauweise und hohe Packungsdichte neue Maßstäbe in der professionellen Glasfaserinfrastruktur setzt. Das System ermöglicht die Integration von bis zu 288 Fasern auf kleinstem Raum und bietet durch seine modulare Architektur maximale Flexibilität für Telekommunikationsnetze und Rechenzentrumsumgebungen. Mit der bewährten Diamond-Qualität aus der Schweiz kombiniert die Fusion Box höchste Präzision mit einfacher Handhabung und erfüllt alle relevanten Normen nach IEC 61754 für professionelle Glasfaserinstallationen.

Technische Spezifikationen der DIAMOND Fusion Box im Detail

Das modulare Spleißsystem der DIAMOND Fusion Box basiert auf einem durchdachten Kassettenkonzept, das sowohl für Singlemode OS2 als auch Multimode OM3/OM4/OM5 Fasern ausgelegt ist. Die Grundeinheit nimmt standardmäßig 12 Spleißkassetten auf, wobei jede Kassette 24 Fasern terminieren kann.

Eigenschaft	Spezifikation	Vorteil
Bauhöhe	1HE bis 4HE	Optimale Raumnutzung im 19-Zoll-Schrank
Faserkapazität	Bis zu 288 Fasern	Höchste Packungsdichte am Markt
Steckertypen	LC, SC, E2000, MPO/MTP	Universelle Kompatibilität
Dämpfung	< 0,25 dB (typisch)	Verlustminimierte Übertragung
Rückflussdämpfung	> 60 dB (APC)	Optimale Signalqualität

Die Frontmodule der Diamond Glasfasermodule lassen sich werkzeuglos austauschen und sind in verschiedenen Konfigurationen verfügbar. Besonders hervorzuheben ist die Kompatibilität mit E2000 LSH Steckern, die durch ihre federbelastete Schutzklappe optimalen Schutz vor Verschmutzung bieten – ein entscheidender Vorteil in industriellen Umgebungen.

Modularer Aufbau für maximale Flexibilität

Das Diamond Glasfasermodul-System zeichnet sich durch seine konsequent modulare Bauweise aus. Jede Komponente kann einzeln bestellt und nachträglich erweitert werden, was die Lagerhaltung vereinfacht und Investitionskosten reduziert.

• Spleißkassetten: Universelle Aufnahme für Schrumpfspleiße und mechanische Spleiße
• Kabelmanagement: Integrierte Zugentlastung für Kabel von 6 bis 20 mm Durchmesser
• Frontplatten: Vorkonfiguriert oder als Blindplatten für spätere Erweiterung
• Farbcodierung: Nach DIN EN 50173-1 für eindeutige Kennzeichnung
• Beschriftungsfelder: Lasergravur oder austauschbare Etiketten möglich

Die DIAMOND Fusion Box unterstützt sowohl vorkonfektionierte als auch vor Ort zu terminierende Lösungen. Dies ermöglicht Installateuren maximale Flexibilität bei der Projektplanung und -durchführung.

Einsatzgebiete in Telekommunikationsnetzen

In modernen Telekommunikationsinfrastrukturen bildet die DIAMOND Fusion Box das Rückgrat für hochverfügbare Glasfasernetze. Das modulare Spleißsystem eignet sich besonders für FTTH-Ausbauprojekte, bei denen Skalierbarkeit und Zukunftssicherheit entscheidend sind.

Netzbetreiber profitieren von der hohen Packungsdichte des Systems, die es ermöglicht, bestehende Technikstandorte effizienter zu nutzen. Mit bis zu 96 Fasern auf 1HE bietet die Fusion Box die doppelte Kapazität herkömmlicher Systeme.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Die Integration in bestehende Netzinfrastrukturen erfolgt nahtlos, da alle gängigen Steckertypen und Faserabschlüsse unterstützt werden. Besonders bei der Migration von Kupfer- auf Glasfasernetze ermöglicht das modulare System eine schrittweise Umstellung ohne Betriebsunterbrechung.

Rechenzentrumsanwendungen mit höchsten Anforderungen

Rechenzentren stellen besondere Anforderungen an die Packungsdichte und Verwaltbarkeit ihrer Glasfaserinfrastruktur. Die DIAMOND Fusion Box erfüllt diese Anforderungen durch ihr durchdachtes Design und die Unterstützung von MPO/MTP-Technologie für Hochgeschwindigkeitsverbindungen.

• Strukturierte Verkabelung: Vollständige Dokumentation aller Verbindungen möglich
• Schnelle Umschaltzeiten: Werkzeugloser Steckerwechsel in unter 30 Sekunden
• Redundanz: Doppelte Kabelzuführungen für ausfallsichere Anbindung
• Kühlung: Optimierte Luftführung ohne Beeinträchtigung der Schrankkühlung
• Skalierbarkeit: Stufenweise Erweiterung von 12 auf 288 Fasern

Das Diamond Glasfasermodul unterstützt alle gängigen Übertragungsstandards von 10 Gigabit bis 400 Gigabit und ist damit für aktuelle und zukünftige Rechenzentrumsanforderungen gerüstet. Die präzise Fertigung garantiert minimale Einfügedämpfungen von typisch < 0,15 dB bei werksseitig konfektionierten Modulen.

Installation und Inbetriebnahme des modularen Spleißsystems

Die Installation der DIAMOND Fusion Box erfolgt in standardisierten 19-Zoll-Schränken mit einer Mindesttiefe von 300 mm. Das System wird komplett vormontiert geliefert und kann direkt in Betrieb genommen werden.

Der Installationsprozess gliedert sich in folgende Schritte:

Schritt	Tätigkeit	Zeitaufwand
1	Montage im 19-Zoll-Schrank	5 Minuten
2	Kabeleinführung und Zugentlastung	10 Minuten
3	Faserspleißung pro Kassette	45 Minuten
4	Dokumentation und Beschriftung	15 Minuten
5	Abschlussmessung nach IEC 61280-4	20 Minuten

Das modulare Spleißsystem verfügt über eine intelligente Faserführung, die Biegeradien von mindestens 30 mm sicherstellt und damit die Normanforderungen nach IEC 60794 erfüllt. Die Spleißkassetten sind mit universellen Halterungen für alle gängigen Spleißschutzarten ausgestattet.

Wartung und Servicefreundlichkeit

Die DIAMOND Fusion Box wurde speziell für minimalen Wartungsaufwand und maximale Servicefreundlichkeit entwickelt. Alle Komponenten sind von der Frontseite zugänglich, was Arbeiten im laufenden Betrieb ermöglicht.

• Frontzugang: Alle Wartungsarbeiten ohne Zugang zur Rückseite möglich
• Kassettenentnahme: Einzelne Module ohne Betriebsunterbrechung austauschbar
• Staubschutz: Integrierte Abdeckungen für ungenutzte Ports
• Reinigung: Glatte Oberflächen für einfache Säuberung
• Ersatzteilverfügbarkeit: Garantierte Lieferbarkeit für mindestens 10 Jahre

Normenkonformität und Zertifizierungen

Das Diamond Glasfasermodul erfüllt alle relevanten internationalen und europäischen Normen für professionelle Glasfaserinstallationen. Die Einhaltung wird durch regelmäßige Audits und Prüfungen sichergestellt.

Relevante Normen und Standards umfassen IEC 61754-15 für E2000-Steckverbinder, IEC 61754-20 für LC-Steckverbinder sowie EN 50173-1 für strukturierte Verkabelungssysteme. Die Fertigung erfolgt nach ISO 9001:2015 zertifizierten Prozessen.

Für den Einsatz in sicherheitskritischen Bereichen verfügt die DIAMOND Fusion Box über eine CPR-Zertifizierung nach Brandschutzklasse Dca. Dies ermöglicht den Einsatz in öffentlichen Gebäuden und erfüllt die Anforderungen der Bauproduktenverordnung.

Vergleich mit alternativen Spleißsystemen

Im Vergleich zu herkömmlichen Spleißgehäusen bietet die DIAMOND Fusion Box entscheidende Vorteile durch ihr modulares Konzept. Während traditionelle Systeme oft auf eine feste Konfiguration beschränkt sind, ermöglicht das Diamond Glasfasermodul flexible Anpassungen.

• Packungsdichte: Bis zu 100% mehr Fasern auf gleicher Fläche
• Erweiterbarkeit: Nachträgliche Kapazitätserweiterung ohne Systemwechsel
• Steckervielfalt: Alle gängigen Steckertypen in einem System kombinierbar
• Investitionsschutz: Zukunftssichere Technologie mit Migrationspfad
• Gesamtbetriebskosten: Bis zu 30% niedrigere TCO über 10 Jahre

Integration in bestehende Netzinfrastrukturen

Die nahtlose Integration der DIAMOND Fusion Box in bestehende Glasfasernetze wird durch umfangreiche Kompatibilitätsoptionen gewährleistet. Das modulare Spleißsystem unterstützt sowohl Neuinstallationen als auch die Modernisierung bestehender Anlagen.

Bei der Migration von älteren Spleißsystemen können vorhandene Glasfaserkabel ohne Unterbrechung umgelegt werden. Die universellen Kabeleinführungen akzeptieren Durchmesser von 6 bis 20 mm und ermöglichen damit die Verwendung aller gängigen Kabeltypen.

Für Diamond-Partner stehen spezielle Migrationskits zur Verfügung, die den Übergang von Altsystemen vereinfachen. Diese beinhalten Adapterlösungen für nicht mehr verfügbare Steckertypen und ermöglichen so einen sanften Technologiewechsel.

Dokumentation und Netzwerkmanagement

Eine professionelle Dokumentation ist für den Betrieb komplexer Glasfasernetze unerlässlich. Die DIAMOND Fusion Box unterstützt verschiedene Dokumentationsmethoden und ermöglicht eine lückenlose Nachverfolgbarkeit aller Verbindungen.

Dokumentationsebene	Methode	Nutzen
Physikalisch	Beschriftungsfelder an Kassetten	Schnelle Identifikation vor Ort
Farbcodierung	Nach DIN EN 50173-1	Visuelle Unterscheidung der Fasertypen
Digital	QR-Codes mit Verlinkung	Zugriff auf Online-Dokumentation
Softwarebasiert	DCIM-Integration möglich	Zentrales Netzwerkmanagement

Anwendungsbeispiele aus der Praxis

In der Praxis bewährt sich die DIAMOND Fusion Box täglich in anspruchsvollen Umgebungen. Ein regionaler Telekommunikationsanbieter konnte durch den Einsatz des modularen Spleißsystems seine Netzkapazität bei gleichbleibender Schrankfläche verdoppeln.

Ein großes Rechenzentrum in Frankfurt nutzt die Diamond Fusion Box für die Anbindung seiner Kundenracks. Die Möglichkeit, verschiedene Steckertypen in einem System zu kombinieren, reduzierte die Anzahl benötigter Spleißgehäuse um 60 Prozent.

• Stadtwerke: Einsatz in kommunalen FTTH-Netzen mit schrittweiser Erweiterung
• Industrieanlagen: Robuste Lösung für raue Umgebungsbedingungen
• Campusnetze: Flexible Verteilung für Universitäten und Krankenhäuser
• Mobilfunkbasisstationen: Kompakte Terminierung für 5G-Anbindungen

Zukunftssicherheit durch modulares Design

Das modulare Spleißsystem der DIAMOND Fusion Box ist konsequent auf zukünftige Anforderungen ausgerichtet. Mit der Unterstützung von Singlemode OS2 Fasern sind Übertragungsraten bis 800 Gigabit und darüber hinaus möglich.

Die Vorbereitung auf neue Technologien wie Hollow-Core-Fasern oder Multi-Core-Fasern ist durch das flexible Kassettendesign bereits berücksichtigt. Software-definierte Netze (SDN) profitieren von der strukturierten Verkabelung und der Möglichkeit zur automatisierten Dokumentation.

Als Hersteller modularer Diamond Spleißboxen garantiert Fiber Products eine langfristige Produktverfügbarkeit und kontinuierliche Weiterentwicklung des Systems. Die enge Zusammenarbeit mit führenden Netzbetreibern stellt sicher, dass zukünftige Marktanforderungen frühzeitig in die Produktentwicklung einfließen.

FAQ zur DIAMOND Fusion Box

Welche Fasertypen unterstützt das Diamond Glasfasermodul?

Die DIAMOND Fusion Box unterstützt alle gängigen Fasertypen: Singlemode OS1/OS2 sowie Multimode OM3/OM4/OM5. Auch Speziafasern wie polarisationserhaltende oder biegeunempfindliche Fasern können terminiert werden.

Wie viele Fasern passen maximal in eine DIAMOND Fusion Box?

Das modulare Spleißsystem fasst je nach Konfiguration bis zu 288 Fasern in 4HE oder 96 Fasern in 1HE. Die Kapazität lässt sich durch modulare Erweiterung schrittweise ausbauen.

Ist eine nachträgliche Umrüstung auf andere Steckertypen möglich?

Ja, die Frontmodule lassen sich werkzeuglos austauschen. Ein Wechsel von beispielsweise SC auf LC oder E2000 ist in wenigen Minuten durchführbar.

Welche Garantie bietet Fiber Products auf die DIAMOND Fusion Box?

Als offizieller Diamond-Partner gewährt Fiber Products 5 Jahre Garantie auf alle Systemkomponenten. Dies umfasst Material- und Verarbeitungsfehler bei bestimmungsgemäßem Gebrauch.

Können bestehende Glasfaserkabel weiterverwendet werden?

Ja, die universellen Kabeleinführungen akzeptieren Kabeldurchmesser von 6 bis 20 mm. Vorhandene Installationen können ohne Neuverkabelung in das System integriert werden.

Wie erfolgt die Qualitätssicherung bei Diamond Glasfasermodulen?

Jedes Modul durchläuft eine 100-Prozent-Endkontrolle mit optischer Messung aller Ports. Die Fertigung erfolgt nach ISO 9001:2015 in Europa mit Schweizer Präzisionsstandards.

Fazit: DIAMOND Fusion Box als zukunftssichere Investition

Die DIAMOND Fusion Box setzt neue Maßstäbe im Bereich modularer Spleißsysteme. Mit ihrer hohen Packungsdichte, flexiblen Konfigurationsmöglichkeiten und der bewährten Diamond-Qualität erfüllt sie alle Anforderungen moderner Glasfasernetze.

Telekommunikationsanbieter und Rechenzentrumsbetreiber profitieren von der Skalierbarkeit und Zukunftssicherheit des Systems. Die Investition in ein Diamond Glasfasermodul amortisiert sich durch reduzierte Betriebskosten und vereinfachte Wartung bereits nach kurzer Zeit.

Für detaillierte technische Beratung und individuelle Systemkonfigurationen steht das Expertenteam von Fiber Products zur Verfügung. Als Hersteller und offizieller Diamond-Partner bieten wir maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen – von der Planung bis zur Inbetriebnahme.

„`
