Glasfaser Zugkraft Norm, LWL Druckbelastung und Glasfaser mechanische Belastung: Technische Standards für sichere Tiefbau-Installation

Die Glasfaser Zugkraft Norm, LWL Druckbelastung und Glasfaser mechanische Belastung definieren kritische Grenzwerte für die Installation: Glasfaserkabel vertragen je nach Typ 600 bis 2700 N Zugkraft während der Verlegung und 2000 N/10cm Druckbelastung nach DIN VDE V 0800-740. Die neuen VDE-Leitlinien 0800-730 und die kommende V 0800-735 standardisieren erstmals praxisgerechte Prüfverfahren für Mikrorohre und Spleißmodule im deutschen Tiefbau.

Für Installationsfirmen bedeutet die Einhaltung der mechanischen Belastungsnormen den Unterschied zwischen jahrzehntelangem störungsfreiem Betrieb und kostspieligen Nacharbeiten. Besonders bei der aktuellen FTTH-Ausbau-Welle in Deutschland mit über 24 Millionen nahgelegten Haushalten müssen Monteure die zulässigen Kräfte exakt kennen.

Normative Grundlagen der Glasfaser Zugkraft und LWL Druckbelastung nach VDE

Die DIN EN 50173 (VDE 0800-173) bildet das Fundament für mechanische Belastungstests bei LWL-Verkabelungen. Sie definiert drei kritische Phasen der mechanischen Beanspruchung:

• Installationsphase: Kurzzeitige Zugkraft bis 2700 N bei verstärkten Außenkabeln
• Betriebsphase: Dauerhafte Zugbelastung maximal 1/3 der Installationskraft
• Lagerung: Druckfestigkeit 2000 N/10cm bei Temperaturen von -25°C bis +70°C

Die neue VDE V 0800-740 konkretisiert speziell für Mikrorohre die Druckprüfung mit einem standardisierten 100mm-Prüfstempel. Diese Norm schließt eine wichtige Lücke, da über 60% aller Glasfaserschäden bei der Mikrorohrverlege entstehen.

Kabeltyp	Max. Zugkraft Installation	Max. Zugkraft Betrieb	Druckbelastung
Innenkabel (Simplex/Duplex)	600 N	200 N	500 N/10cm
Universalkabel	1500 N	500 N	1500 N/10cm
Außenkabel verstärkt	2700 N	900 N	2000 N/10cm
Mikrokabel 2-12 Fasern	800 N	270 N	1000 N/10cm

Praktische Messtechnik für Glasfaser mechanische Belastung im Tiefbau

Moderne Zugkraftmessgeräte mit digitaler Kraftanzeige und Datenlogging-Funktion dokumentieren die tatsächliche Belastung während der Installation. Die VDE 0800-735 (in Vorbereitung) wird erstmals verbindliche Messintervalle von 10 Sekunden bei kritischen Einzugsvorgängen vorschreiben.

Professionelle Installateure setzen auf kalibrierte Messysteme mit ±2% Messgenauigkeit nach DIN EN ISO 7500-1. Diese Geräte erfassen nicht nur Spitzenwerte, sondern auch die Belastungsdauer – ein kritischer Faktor für die Langzeitstabilität der Faser.

• Zugkraftbegrenzer: Mechanische Sicherung bei 80% der Maximallast
• Druckmessplatten: Flächenverteilung zur Simulation von Erdlasten
• Temperaturkompensation: Korrektur der Messwerte bei extremen Bedingungen
• Protokollierung: Lückenlose Dokumentation für Gewährleistung

Kritische Installationsphasen: Zugkraft bei Kabeleinzug und Montage

Die höchsten mechanischen Belastungen treten beim Kabeleinzug in Leerrohre auf. Bei 90°-Bögen multipliziert sich die Zugkraft um den Faktor 1,6, bei zwei aufeinanderfolgenden Bögen bereits um 2,5.

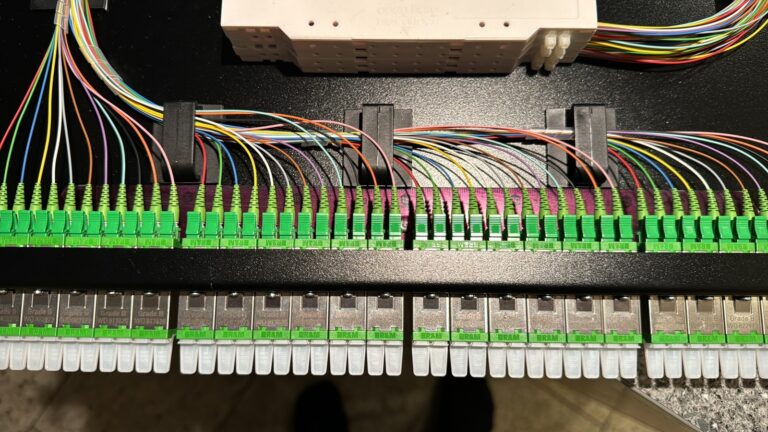

Moderne Spleißmodule mit vorkonfektionierten Pigtails reduzieren die mechanische Belastung erheblich. Statt kompletter Kabelzüge müssen nur kurze Patchstrecken verlegt werden – die Zugkraft sinkt um bis zu 70%.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme – speziell entwickelt für die hohen mechanischen Anforderungen im deutschen Tiefbau.

Druckbelastung LWL: Erdlasten und Verkehrsbelastung normgerecht prüfen

Im Tiefbau wirken statische und dynamische Druckkräfte auf verlegte Glasfaserkabel. Die DIN VDE V 0800-740 definiert Prüfverfahren mit einem 100mm Prüfstempel bei 20 kN Kraft für 60 Sekunden.

Verlegetiefe	Statische Last	Dynamische Last (Verkehr)	Erforderliche Druckfestigkeit
0,6 m (Gehweg)	12 kN/m²	5 kN/m²	1500 N/10cm
0,8 m (Straße)	16 kN/m²	40 kN/m²	2000 N/10cm
1,2 m (Schwerlast)	24 kN/m²	60 kN/m²	3000 N/10cm

Besonders kritisch sind Druckspitzen beim Verdichten des Verfüllmaterials. Vibrationsstampfer erzeugen kurzzeitig das 3-fache der statischen Last. Hier bewähren sich verstärkte Kabelkonstruktionen mit Aramidgarn oder Stahlarmierung.

Temperatureinflüsse auf Glasfaser Zugkraft Norm und mechanische Eigenschaften

Extreme Temperaturen verändern die mechanische Belastbarkeit von LWL-Kabeln dramatisch. Bei -25°C reduziert sich die zulässige Zugkraft um 40%, während sich die Druckempfindlichkeit verdoppelt.

• Winterinstallation: Kabel mindestens 24 Stunden bei >10°C lagern
• Sommerverlegung: UV-Schutz und Abdeckung gegen direkte Sonneneinstrahlung
• Temperaturwechsel: Maximale Änderung 30°C/Stunde zulässig
• Betriebstemperatur: Dauerhafte Exposition -40°C bis +70°C nach IEC 60794

Spleißmodule und mechanische Entkopplung: Schutz vor Zugkraft und Druck

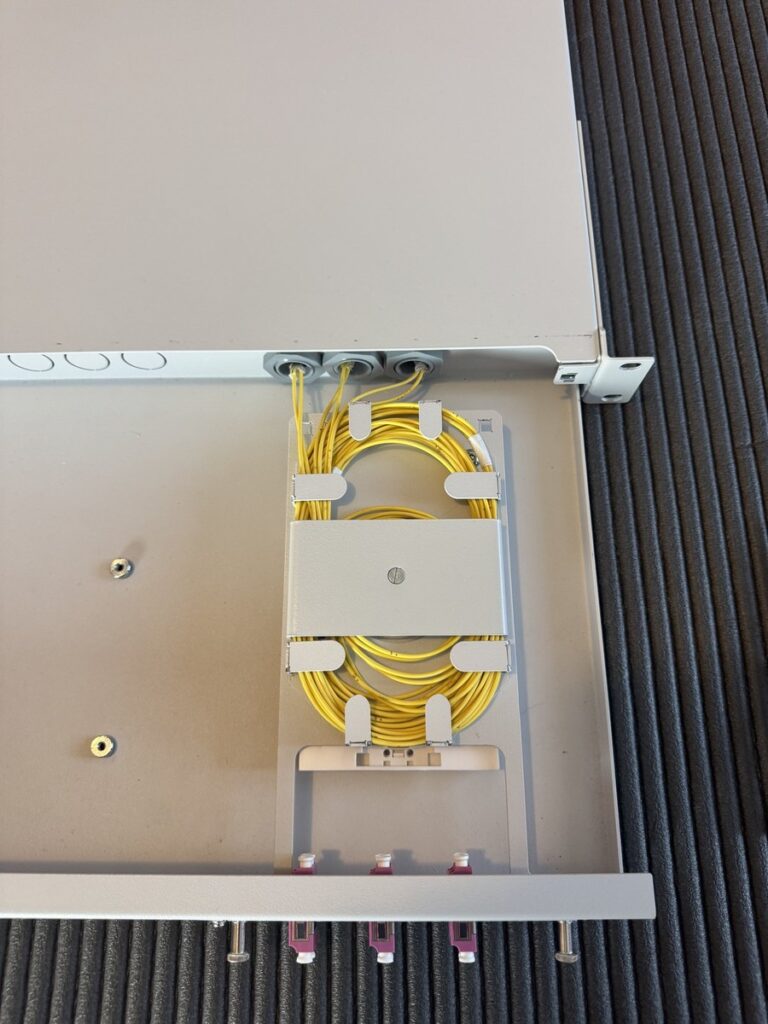

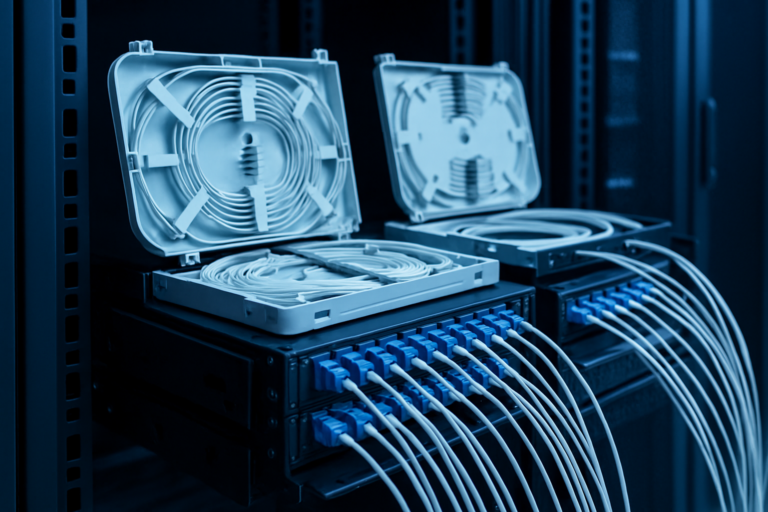

Moderne Spleißmodule wie die SlimConnect-Serie bieten mechanische Entkopplung durch gefederte Kassettensysteme. Die Glasfaser mechanische Belastung wird durch Zugentlastungen und Überlängenmanagement auf < 10% der Eingangskraft reduziert.

Die modulare Bauweise ermöglicht 96 Fasern auf nur 1 Höheneinheit – bei vollständiger mechanischer Trennung jeder einzelnen Faser. Spezielle Kabeleinführungen mit Knickschutz und Zugabfangung verhindern Kraftübertragung auf die empfindlichen Spleißstellen.

Mikrorohre und Einblasverfahren: Spezielle Anforderungen der LWL Druckbelastung

Beim Einblasen von Mikrokabeln wirken andere Kräfte als beim klassischen Kabelzug. Die VDE V 0800-735 definiert maximale Einblasdrücke von 15 bar bei gleichzeitiger Zugunterstützung von maximal 300 N.

Kritisch sind Druckstöße beim Anfahren der Einblasmaschine. Moderne Geräte mit Sanftanlauf und Druckregelung begrenzen die Beschleunigung auf < 5 m/s². Die Glasfaser Zugkraft Norm fordert hier kontinuierliche Überwachung mit automatischer Abschaltung bei Grenzwertüberschreitung.

• Mikrokabel 2-12 Fasern: Max. 10 bar Einblasdruck
• Mikrokabel 24-48 Fasern: Max. 12 bar Einblasdruck
• Mikrokabel 72-144 Fasern: Max. 15 bar Einblasdruck
• Einblaslänge: Bis 2000m bei optimalen Bedingungen

Qualitätssicherung: Dokumentation mechanischer Belastung nach Norm

Die lückenlose Dokumentation der mechanischen Belastung wird zunehmend zur Pflicht bei öffentlichen Ausschreibungen. Die LWL Druckbelastung und Zugkraftprotokolle müssen mindestens 10 Jahre archiviert werden.

Professionelle Dokumentationssysteme erfassen automatisch Datum, Uhrzeit, GPS-Position und Messwerte. Die Integration in digitale Glasfaser-Dokumentationssysteme ermöglicht lückenlose Nachverfolgbarkeit über den gesamten Lebenszyklus.

Schadensprävention: Typische Fehler bei Glasfaser mechanischer Belastung vermeiden

Die häufigsten Schäden entstehen durch Missachtung der Glasfaser Zugkraft Norm in scheinbar unkritischen Situationen. Bereits das unsachgemäße Abwickeln von der Kabeltrommel kann Mikrorisse verursachen, die erst Jahre später zum Totalausfall führen.

Fehlerquelle	Mechanische Belastung	Schadenspotenzial	Prävention
Trommelabwicklung	Torsion + Zug	Mikrorisse	Abrollgestell verwenden
Enge Biegeradien	Biegezug >1000 N	Dämpfungserhöhung	Min. 15x Kabeldurchmesser
Kabelklemmen	Punktlast >3000 N/cm²	Mantelschaden	Großflächige Schellen
Verfüllung	Stoßlast beim Verdichten	Quetschung	Lagenweise, sanft verdichten

Häufige Fragen zur Glasfaser Zugkraft und LWL Druckbelastung

Welche Zugkraft-Messgeräte sind für die Dokumentation nach VDE 0800-735 zugelassen?

Zugelassen sind kalibrierte digitale Kraftmessgeräte mit Klassse 1 nach DIN EN ISO 7500-1, Messbereich bis 5000 N, Auflösung 1 N und Datenlogger mit mindestens 1 Hz Abtastrate. Die Kalibrierung muss jährlich durch akkreditierte Prüfstellen erfolgen.

Wie wirkt sich Feuchtigkeit auf die mechanische Belastbarkeit aus?

Eindringende Feuchtigkeit reduziert die Zugfestigkeit um bis zu 30% durch Quellung der Aramidgarne. Kritisch sind beschädigte Kabelmantel – hier muss die zulässige Zugkraft um 50% reduziert werden.

Gelten die Normen auch für vorkonfektionierte Patchkabel?

Ja, die DIN EN 50173 gilt auch für konfektionierte Kabel. Zusätzlich begrenzt die IEC 61300-2-4 die Zugkraft an Steckverbindungen auf maximal 100 N für LC/SC und 200 N für E2000-Stecker.

Wie tief müssen Glasfaserkabel mindestens verlegt werden?

Die Mindestverlegetiefe beträgt 60 cm unter Gehwegen und 80 cm unter Fahrbahnen nach DIN 1998. Bei geringeren Tiefen sind Kabelschutzrohre mit 3000 N/10cm Druckfestigkeit zwingend erforderlich.

Unterscheiden sich die Normen für Singlemode und Multimode?

Die mechanischen Belastungsnormen gelten gleichermaßen für beide Fasertypen. Unterschiede bestehen nur in den optischen Grenzwerten – Singlemode-Fasern sind empfindlicher gegen Mikrobiegungen mit Dämpfungserhöhung ab 15 mm Biegeradius.

Wie lange darf die maximale Zugkraft während der Installation wirken?

Die maximale Installationszugkraft darf für höchstens 60 Sekunden kontinuierlich anliegen. Bei längerer Belastung muss die Kraft auf 70% des Maximalwerts reduziert werden. Pausen von mindestens 5 Minuten zwischen Zugvorgängen sind einzuhalten.

Die konsequente Beachtung der Glasfaser Zugkraft Norm und LWL Druckbelastung sichert die Investition in moderne Glasfasernetze nachhaltig ab. Mit professioneller Messtechnik und hochwertigen Spleißsystemen lassen sich mechanische Belastungen minimieren und die geforderte Netzqualität über Jahrzehnte gewährleisten.

„`
