VarioConnect 4HE, 288 Fasern Spleißbox, Telekom Spleißlösungen: Maximale Packungsdichte für Netzausbau

Für Telekommunikationsanbieter mit hohen Faserzahlen und begrenztem Rack-Space ist der VarioConnect 4HE die konsequente Weiterentwicklung des modularen Prinzips: bis zu 288 Fasern in einer kompakten 4-Höheneinheiten-Einheit, vollständig modular bestückbar und mit allen gängigen Steckertypen kompatibel. Was das Gerät technisch leistet und wo es seine Stärken ausspielt — hier im Überblick.

Als Hersteller und offizieller Diamond-Partner bietet Fiber Products mit dem VarioConnect 4HE-System eine Lösung, die 72 Fasern pro Höheneinheit realisiert. Dies entspricht der doppelten Packungsdichte gegenüber herkömmlichen 19-Zoll-Systemen und erfüllt die steigenden Anforderungen im Backbone- und Verteilnetzbereich.

Technische Spezifikationen der VarioConnect 4HE Spleißbox

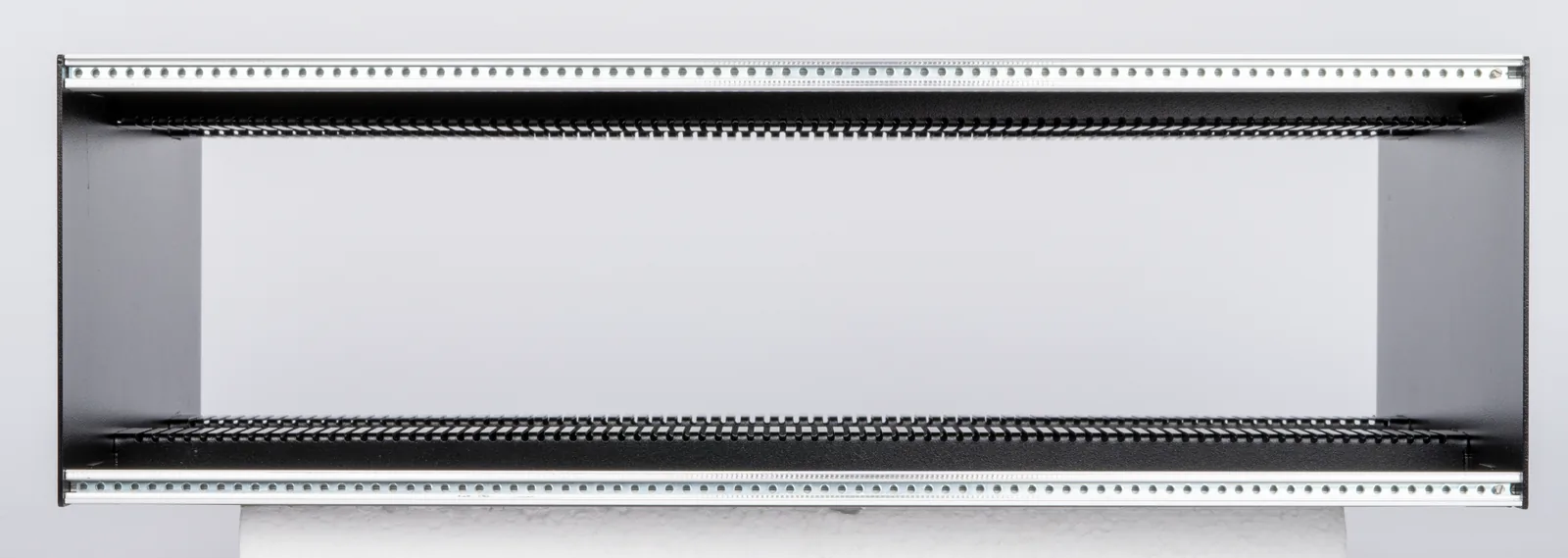

Das VarioConnect 4HE-System basiert auf einem durchdachten Modulkonzept, das höchste Flexibilität mit maximaler Packungsdichte verbindet. Die Grundkonstruktion besteht aus einem 19-Zoll-Einschub nach IEC 60297-3 mit einer Bauhöhe von 177 mm (4HE) und einer Einbautiefe von 300 mm.

Technische Daten	Spezifikation
Maximale Faserkapazität	288 Fasern
Höheneinheiten	4HE (177 mm)
Einbautiefe	300 mm
Spleißkassetten	Bis zu 12 Kassetten à 24 Fasern
Frontmodule	6 Module à 48 Fasern
Steckertypen	LC, SC, E2000, ST, FC, MPO
Normkonformität	IEC 61756, IEC 61754

Die modulare Bauweise ermöglicht die freie Konfiguration der Frontmodule. Jedes der sechs Frontmodule kann mit unterschiedlichen Steckertypen bestückt werden, wodurch heterogene Netzstrukturen effizient verwaltet werden können.

Aufbau und Modularität für Telekommunikationsnetze

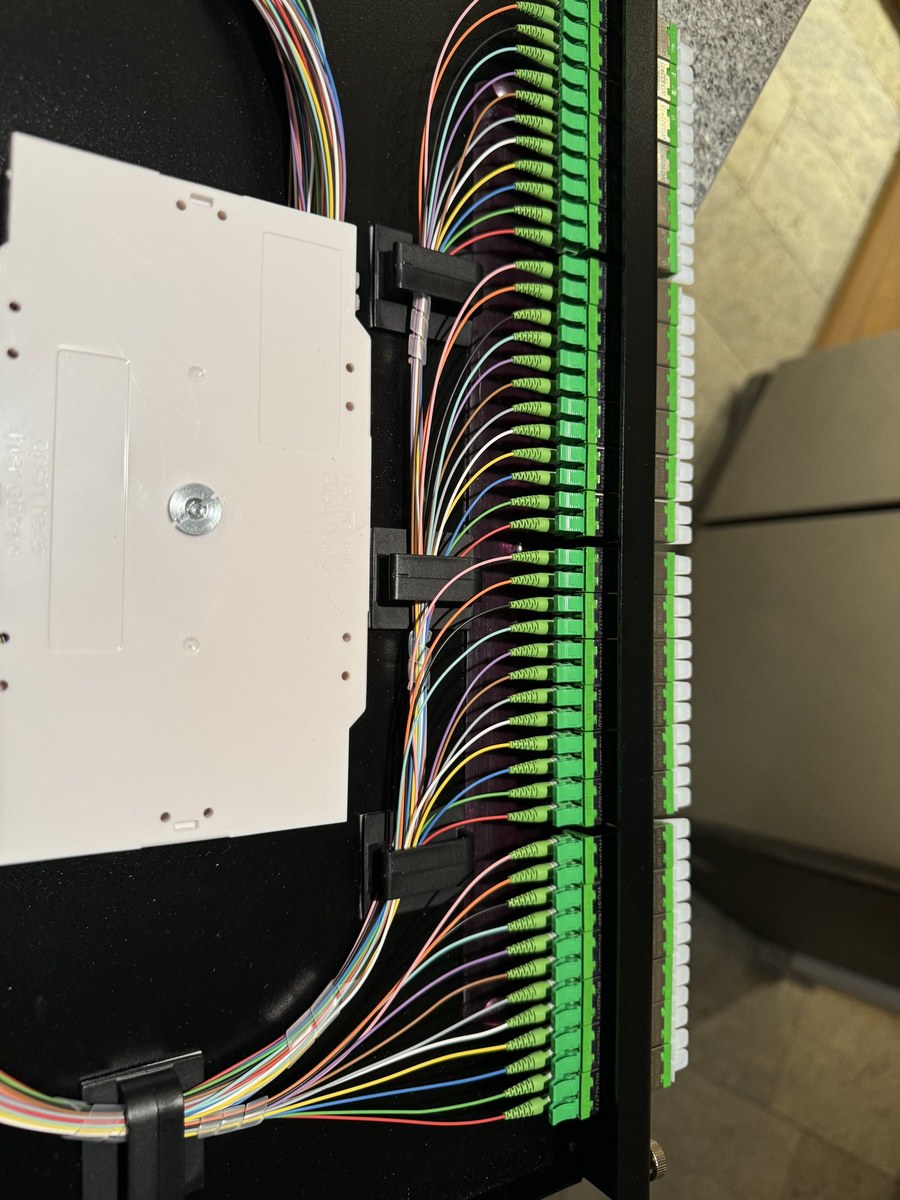

Das VarioConnect 4HE-System zeichnet sich durch seine konsequent modulare Architektur aus. Die Basis bildet ein robustes Stahlblechgehäuse mit integrierter Kabelführung und Zugentlastung für bis zu 12 Kabeleinführungen.

• Austauschbare Frontmodule für unterschiedliche Steckertypen
• Schwenkbare Spleißkassetten mit 60 mm Biegeradius
• Integrierte Faserüberlängenführung
• Werkzeugfreier Modulwechsel im laufenden Betrieb
• Beschriftungsfelder nach DIN EN 50173-1
• Farbcodierung für verschiedene Netzebenen

Die Spleißkassetten sind einzeln schwenkbar ausgeführt und ermöglichen den Zugriff auf darunterliegende Kassetten ohne Betriebsunterbrechung. Dies reduziert die Wartungszeiten erheblich und minimiert das Risiko von Faserbeschädigungen.

Einsatzbereiche in der Telekommunikationsinfrastruktur

Die VarioConnect 4HE, 288 Fasern Spleißbox, Telekom Spleißlösungen finden ihren Einsatz in verschiedenen Bereichen der Netzinfrastruktur. Im Backbone-Bereich dienen sie als zentrale Verteilpunkte für regionale und überregionale Glasfaserverbindungen.

In Hauptverteilern von Stadtnetzen ermöglicht die hohe Packungsdichte die effiziente Verwaltung tausender Fasern auf minimalem Raum. Besonders beim Ausbau von FTTH-Netzen (Fiber to the Home) zeigt sich der Vorteil der modularen Bauweise.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Installation und Montage der VarioConnect 4HE Spleißbox

Die Installation des VarioConnect 4HE-Systems erfolgt standardmäßig in 19-Zoll-Schränken nach IEC 60297. Das System wird mit vormontierter Befestigungsmechanik geliefert und kann direkt in die Schranksäulen eingeschoben werden.

• Vormontierte Kabeleinführungen mit Dichtelementen
• Integrierte Zugentlastung für Kabel von 8-28 mm Durchmesser
• Erdungskonzept nach DIN EN 50310
• Werkzeugfreie Montage der Frontmodule
• Vorkonfektionierte Pigtails optional verfügbar

Die durchschnittliche Installationszeit für eine vollbestückte 288-Faser-Einheit beträgt unter 4 Stunden bei Verwendung vorkonfektionierter Module. Dies reduziert die Installationskosten erheblich und minimiert Ausfallzeiten beim Netzausbau.

Skalierbarkeit für wachsende Telekom-Netze

Ein entscheidender Vorteil der VarioConnect 4HE, 288 Fasern Spleißbox, Telekom Spleißlösungen liegt in der stufenlosen Skalierbarkeit. Das System kann mit einer Grundbestückung von 48 Fasern beginnen und bei Bedarf auf die maximale Kapazität erweitert werden.

Ausbaustufe	Faseranzahl	Module	Anwendung
Basis	48 Fasern	1 Frontmodul	Kleine Verteilpunkte
Standard	144 Fasern	3 Frontmodule	Stadtteilverteiler
Erweitert	192 Fasern	4 Frontmodule	Hauptverteiler
Maximum	288 Fasern	6 Frontmodule	Backbone-Knoten

Diese Flexibilität ermöglicht Netzbetreibern eine bedarfsgerechte Investition und vermeidet Überkapazitäten in der Anfangsphase des Netzausbaus.

Dokumentation und Netzmanagement

Professionelles Netzmanagement erfordert eine lückenlose Dokumentation aller Glasfaserverbindungen. Das VarioConnect 4HE-System unterstützt dies durch integrierte Beschriftungsfelder und eine durchgängige Systematik.

Jede Spleißkassette verfügt über beschriftbare Kennzeichnungsfelder für die eindeutige Faserzuordnung. Die Frontmodule bieten Platz für Portbeschriftungen nach TIA-606-B Standard. Zusätzlich können QR-Codes für die digitale Dokumentation angebracht werden.

• Farbcodierte Kassetten für verschiedene Netzebenen
• Integrierte Kabelführung mit Beschriftungsfeldern
• Dokumentationsfächer für Spleißprotokolle
• Kompatibilität mit gängigen Dokumentationssystemen
• OTDR-Messwerte direkt am Port dokumentierbar

Qualitätsmerkmale und Normkonformität

Die VarioConnect 4HE, 288 Fasern Spleißbox, Telekom Spleißlösungen erfüllen alle relevanten internationalen Normen für professionelle Glasfaserinstallationen. Die Fertigung erfolgt nach ISO 9001:2015 zertifizierten Prozessen in europäischen Produktionsstätten.

Sämtliche Steckverbinder entsprechen den Anforderungen der IEC 61754-Serie und garantieren Dämpfungswerte von < 0,25 dB bei Singlemode-Anwendungen. Die mechanische Konstruktion übertrifft die Vorgaben der IEC 61300-2-Serie für Vibrations- und Schockfestigkeit.

Als Diamond-Partner gewährleistet Fiber Products die gleichbleibend hohe Qualität durch permanente Qualitätskontrollen und eine 5-jährige Garantie auf alle Systemkomponenten.

Wartung und Betriebssicherheit

Die Betriebssicherheit von Telekommunikationsnetzen hängt wesentlich von der Wartungsfreundlichkeit der installierten Komponenten ab. Das VarioConnect 4HE-System wurde mit Fokus auf minimale Wartungszeiten entwickelt.

• Frontseitiger Zugang zu allen Komponenten
• Einzeln schwenkbare Spleißkassetten
• Austausch von Modulen ohne Betriebsunterbrechung
• Staubschutzklappen für unbestückte Ports
• Reinigungszugang ohne Demontage
• Ersatzteilbevorratung für 10 Jahre garantiert

Die modulare Bauweise ermöglicht den Austausch einzelner Komponenten innerhalb weniger Minuten. Dies reduziert Ausfallzeiten und erhöht die Netzverfügbarkeit signifikant.

Integration in bestehende Infrastrukturen

Die VarioConnect 4HE, 288 Fasern Spleißbox, Telekom Spleißlösungen lassen sich nahtlos in bestehende 19-Zoll-Infrastrukturen integrieren. Die Kompatibilität zu allen gängigen Schranksystemen ist durch die Normkonformität nach IEC 60297 gewährleistet.

Für die Migration bestehender Netze bietet das System verschiedene Übergangslösungen. Hybridmodule ermöglichen die Kombination unterschiedlicher Steckertypen, während Adapterlösungen den Übergang zwischen verschiedenen Generationen von Glasfasernetzen vereinfachen.

Häufige Fragen zur VarioConnect 4HE Spleißbox

Wie viele verschiedene Steckertypen können in einer VarioConnect 4HE kombiniert werden?

Jedes der sechs Frontmodule kann mit einem unterschiedlichen Steckertyp bestückt werden. Somit sind theoretisch sechs verschiedene Steckertypen (LC, SC, E2000, ST, FC, MPO) in einer Einheit kombinierbar.

Ist eine nachträgliche Erweiterung der Faserkapazität möglich?

Ja, das System ist modular aufgebaut und kann jederzeit von 48 auf bis zu 288 Fasern erweitert werden. Die Erweiterung erfolgt durch das Hinzufügen weiterer Frontmodule und Spleißkassetten.

Welche Kabeltypen können angeschlossen werden?

Die universellen Kabeleinführungen akzeptieren Kabeldurchmesser von 8 bis 28 mm. Dies umfasst alle gängigen Außenkabel, Innenkabel und Breakout-Kabel für Telekommunikationsnetze.

Wie erfolgt die Dokumentation der Spleißverbindungen?

Jede Spleißkassette verfügt über integrierte Dokumentationsfelder. Zusätzlich können digitale Dokumentationssysteme über QR-Codes oder RFID-Tags angebunden werden.

Welche Garantieleistungen bietet Fiber Products?

Fiber Products gewährt 5 Jahre Garantie auf alle VarioConnect-Systeme. Dies umfasst Material- und Verarbeitungsfehler bei bestimmungsgemäßem Gebrauch.

Sind Schulungen für die Installation verfügbar?

Ja, Fiber Products bietet regelmäßige Schulungen für Installateure und Netztechniker an. Die Schulungen umfassen Theorie und praktische Übungen am System.

Optimale Glasfaserlösung für Ihren Netzausbau

Die VarioConnect 4HE, 288 Fasern Spleißbox, Telekom Spleißlösungen stellen die optimale Wahl für Netzbetreiber dar, die maximale Packungsdichte mit höchster Flexibilität verbinden müssen. Mit 72 Fasern pro Höheneinheit bietet das System die doppelte Kapazität herkömmlicher Lösungen.

Als Hersteller und Diamond-Partner liefert Fiber Products nicht nur die Hardware, sondern die komplette Systemlösung inklusive Beratung, Planung und Support. Die Produktion in Europa garantiert kurze Lieferzeiten und individuelle Anpassungen an spezifische Projektanforderungen.

Für detaillierte technische Informationen zur VarioConnect 4HE Spleißbox oder zur Planung Ihrer Telekom-Glasfaserlösung stehen unsere Experten zur Verfügung. Kontaktieren Sie uns für eine individuelle Beratung zu Ihrem Netzausbauprojekt.

Alle modularen Glasfaserkomponenten finden Sie direkt im Fiber Products Shop – mit 5 Jahren Herstellergarantie.
