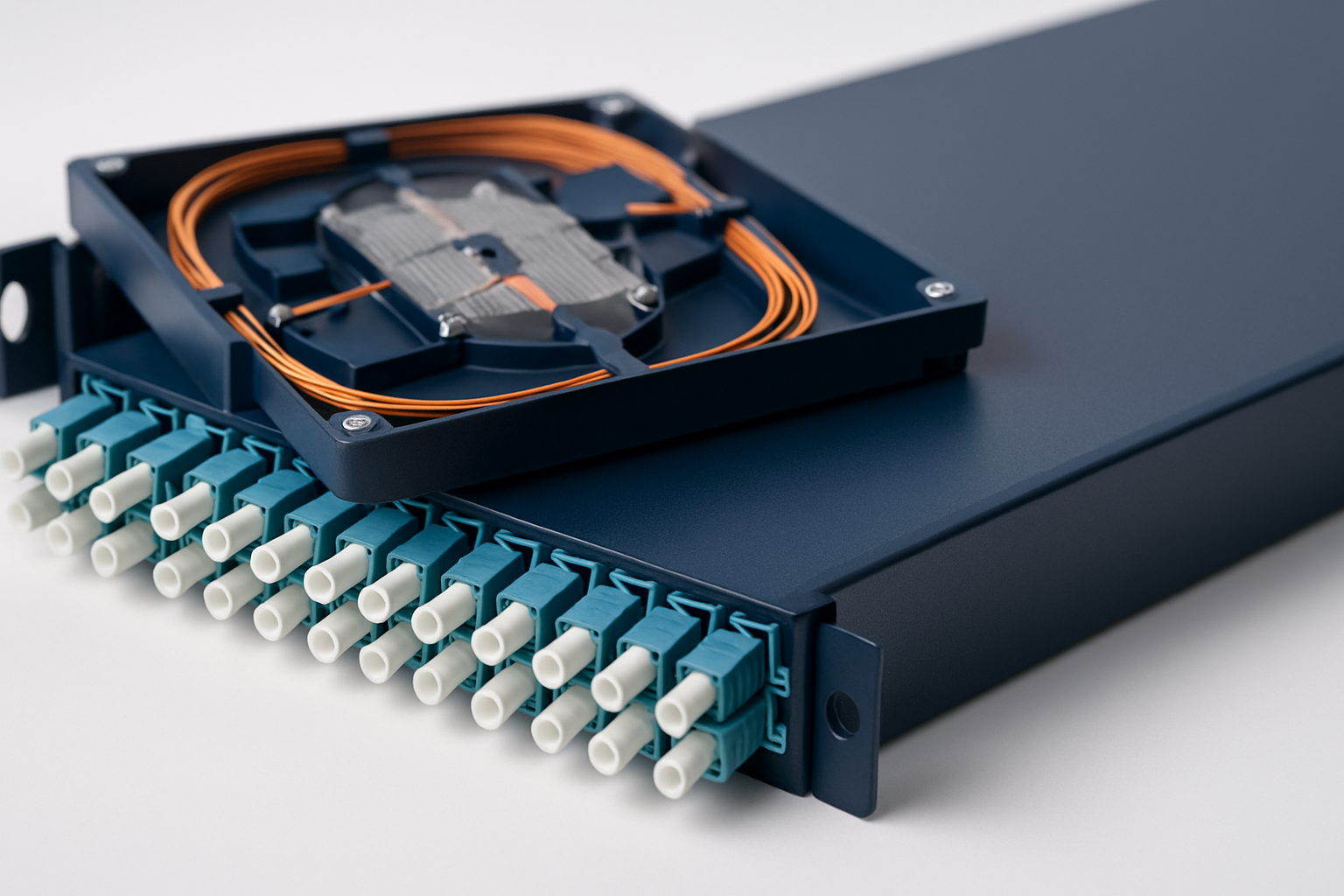

DIAMOND Baugruppenträger 4HE: Maximale Faserkapazität für professionelle Rack-Systeme

Der DIAMOND Baugruppenträger mit 4HE Spleißsystem revolutioniert die Rack Glasfaser Kapazität in modernen Rechenzentren und Telekommunikationsanlagen durch seine außergewöhnliche Packungsdichte von bis zu 288 Fasern auf 4 Höheneinheiten. Diese hochmodulare Lösung ermöglicht es Netzbetreibern und Rechenzentrumsbetreibern, ihre Glasfaserinfrastruktur auf kleinstem Raum zu maximieren und dabei gleichzeitig höchste Flexibilität für zukünftige Erweiterungen zu bewahren.

Im Kontext des rasanten FTTH-Ausbaus in Deutschland, der aktuell 12,5 Millionen Anschlüsse umfasst und jährlich um 28 Prozent wächst, spielen hochdichte Spleißsysteme eine entscheidende Rolle für die effiziente Netzverteilung. Die Kombination aus Schweizer Präzisionstechnik und deutscher Ingenieurskunst macht den DIAMOND Baugruppenträger zur ersten Wahl für anspruchsvolle Glasfaserprojekte.

Technische Spezifikationen des DIAMOND 4HE Systems

Das DIAMOND 4HE Spleißsystem basiert auf einer durchdachten modularen Architektur, die bis zu 60 LC4-Module oder 72 SC-Module aufnehmen kann. Die Bautiefe von 300 mm entspricht den gängigen 19-Zoll-Rack-Standards nach IEC 60297 und ermöglicht eine problemlose Integration in bestehende Infrastrukturen.

Eigenschaft	Spezifikation	Norm/Standard
Bauhöhe	4 HE (177,8 mm)	IEC 60297-3-100
Maximale Faserkapazität	288 Fasern	—
Modulplätze	12 Slots	—
Steckertypen	LC, SC, E2000, ST, FC	IEC 61754 Serie
Dämpfung typisch	< 0,2 dB	IEC 61300-3-4

Die Frontplatte des Baugruppenträgers verfügt über eine präzise Laserbeschriftung zur eindeutigen Kennzeichnung der Ports. Jedes Modul ist einzeln entnehmbar und ermöglicht somit Wartungsarbeiten ohne Betriebsunterbrechung benachbarter Verbindungen.

Modulare Bauweise für maximale Flexibilität

Die modulare Architektur des DIAMOND Baugruppenträgers 4HE unterscheidet sich fundamental von herkömmlichen starren Spleißboxen. Durch das innovative Kassettensystem können unterschiedliche Steckertypen und Faserkapazitäten flexibel kombiniert werden.

• Werkzeuglose Installation der Spleißkassetten durch Schnappverschlüsse
• Farbcodierte Fasermanagement-Führungen für OS1/OS2 Singlemode und OM3/OM4/OM5 Multimode
• Integrierte Zugentlastung mit Kabelzugfestigkeit bis 100 N
• Biegeradienschutz gemäß IEC 60794-2 mit mindestens 30 mm Radius
• Separate Bereiche für ungepatchte Reserve-Pigtails

Die DIAMOND Spleißboxen ergänzen das System perfekt und ermöglichen eine durchgängige Qualität vom Verteiler bis zum Endpunkt. Diese Modularität reduziert die Installationszeit um bis zu 50 Prozent im Vergleich zu konventionellen Lösungen.

Optimale Packungsdichte für Rechenzentren

In modernen Rechenzentren zählt jede Höheneinheit. Der DIAMOND Baugruppenträger 4HE erreicht eine Packungsdichte von 72 Fasern pro Höheneinheit, was eine Verdopplung gegenüber Standard-Systemen darstellt.

Diese hohe Dichte wird durch die Verwendung von hochdichten LC-Quad-Adaptern erreicht, die vier LC-Verbindungen auf der Fläche eines Standard-SC-Duplex-Adapters unterbringen. Für Backbone-Verbindungen mit hohen Bandbreitenanforderungen stehen zusätzlich MPO/MTP-Module zur Verfügung, die 12 oder 24 Fasern pro Stecker verwalten.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Integration in bestehende Infrastrukturen

Die nahtlose Integration des DIAMOND Baugruppenträgers in bestehende Netzinfrastrukturen erfolgt über standardisierte Schnittstellen. Das System unterstützt sowohl Frontaccess als auch Rearcess Konfigurationen für maximale Installationsflexibilität.

• Kompatibilität mit allen gängigen 19-Zoll-Schränken nach DIN 41494
• Vormontierte Erdungsschiene gemäß EN 50310
• Optionale Staubschutzklappen nach IP54 für sensible Umgebungen
• Klimabeständigkeit für Temperaturbereiche von -40°C bis +70°C
• EMV-Abschirmung nach EN 55022 Klasse B

Die Glasfaserlösungen für Rechenzentren von Fiber Products umfassen neben dem Baugruppenträger auch vorkonfektionierte Patchkabel und Adapterlösungen, die perfekt auf das System abgestimmt sind.

Spleißmanagement und Faserführung

Das durchdachte Spleißmanagement des DIAMOND 4HE Systems minimiert Dämpfungsverluste und maximiert die Betriebssicherheit. Jede Spleißkassette bietet Platz für 24 Einzelfaser-Spleiße oder 12 Ribbon-Spleiße.

Spleißtyp	Kapazität pro Kassette	Typische Dämpfung
Einzelfaser-Fusion	24 Spleiße	< 0,05 dB
Ribbon-Fusion	12 Spleiße	< 0,08 dB
Mechanische Spleiße	24 Spleiße	< 0,15 dB

Die Faserführung erfolgt über definierte Kanäle mit einem Mindestbiegeradius von 30 mm für Singlemode und 25 mm für Multimode Fasern. Überlängen werden in integrierten Wickelkörpern mit einem Durchmesser von 80 mm aufgenommen.

DIAMOND E2000 Konnektoren für höchste Präzision

Als offizieller DIAMOND Partner integriert Fiber Products die bewährten E2000 Konnektoren nahtlos in das 4HE System. Diese Stecker zeichnen sich durch ihre integrierte Schutzklappe und die außergewöhnlich niedrige Rückflussdämpfung von > 65 dB bei APC-Schliff aus.

• Automatischer Staubschutz durch federbelastete Schutzklappe
• Vibrationsbeständigkeit nach IEC 61300-2-1
• Über 1000 Steckzyklen ohne Leistungsverlust
• Temperaturstabilität von -40°C bis +85°C
• Farbcodierung nach IEC 61754-15 für PC (blau) und APC (grün)

Die E2000 Konnektoren eignen sich besonders für vibrationsbelastete Industrieumgebungen und erfüllen die strengen Anforderungen der Telekommunikationsbranche nach ITU-T G.671.

Anwendungsbereiche in der Telekommunikation

Der DIAMOND Baugruppenträger 4HE findet in der Telekommunikationsbranche vielfältige Einsatzmöglichkeiten. Von der zentralen Vermittlungsstelle bis zum Straßenverteiler ermöglicht das System eine durchgängige Glasfaserinfrastruktur.

In FTTH-Projekten dient der Baugruppenträger als zentraler Verteilpunkt im Point-of-Presence (PoP) oder in größeren Mehrfamilienhäusern. Die hohe Portdichte von 288 Fasern auf 4HE ermöglicht die Versorgung von bis zu 288 Wohneinheiten aus einem einzigen System.

Stadtwerke und regionale Netzbetreiber profitieren von der modularen Erweiterbarkeit. Bei steigender Nachfrage können zusätzliche Module nachgerüstet werden, ohne bestehende Verbindungen zu unterbrechen. Die 5 Jahre Garantie auf Fiber Products Systeme bietet zusätzliche Investitionssicherheit.

Wartung und Betriebssicherheit

Die Betriebssicherheit des DIAMOND 4HE Spleißsystems wird durch verschiedene konstruktive Maßnahmen gewährleistet. Die frontseitige Zugänglichkeit ermöglicht Wartungsarbeiten ohne Zugang zur Rückseite des Racks.

• Individuelle Modulentnahme ohne Betriebsunterbrechung
• Eindeutige Portbeschriftung nach TIA-606-C Standard
• Integrierte Prüfadapter für OTDR-Messungen
• Dokumentationsfach für Netzpläne und Messprotokolle
• LED-Statusanzeigen optional nachrüstbar

Die mittlere Ausfallzeit (MTBF) des Systems liegt bei über 100.000 Stunden, was einer theoretischen Betriebsdauer von mehr als 11 Jahren im Dauerbetrieb entspricht.

Normkonformität und Zertifizierungen

Der DIAMOND Baugruppenträger erfüllt alle relevanten internationalen Normen für professionelle Glasfaserinstallationen. Die Konformität wird durch unabhängige Prüfinstitute regelmäßig verifiziert.

Norm/Standard	Beschreibung	Status
IEC 61300 Serie	Prüfverfahren für LWL-Verbindungen	Erfüllt
EN 50173-1	Anwendungsneutrale Verkabelung	Erfüllt
ISO/IEC 11801	Internationale Verkabelungsnorm	Erfüllt
RoHS 2011/65/EU	Beschränkung gefährlicher Stoffe	Konform
CE-Kennzeichnung	Europäische Konformität	Vorhanden

Wirtschaftlichkeit und Investitionsschutz

Die Investition in einen DIAMOND Baugruppenträger 4HE amortisiert sich durch verschiedene Faktoren. Die hohe Packungsdichte reduziert den Platzbedarf im Rechenzentrum um bis zu 40 Prozent, was bei Mietkosten von durchschnittlich 25 Euro pro HE und Monat zu erheblichen Einsparungen führt.

Die modulare Bauweise ermöglicht eine bedarfsgerechte Bestückung. Anfangsinvestitionen können durch schrittweisen Ausbau über mehrere Budgetperioden verteilt werden. Die Vorkonfektionierung der Module reduziert die Installationszeit vor Ort um bis zu 60 Prozent.

• Reduzierte Betriebskosten durch weniger Rack-Raum
• Niedrigere Installationskosten durch Vorkonfektionierung
• Minimale Wartungskosten durch modularen Aufbau
• Investitionsschutz durch 5 Jahre Herstellergarantie
• Zukunftssicherheit durch Unterstützung neuer Übertragungsstandards

Vergleich zu alternativen Systemen

Im direkten Vergleich zu konventionellen Spleißboxen oder niedrigeren Bauhöhen zeigt der DIAMOND Baugruppenträger 4HE klare Vorteile. Während Standard 1HE-Systeme maximal 48 Fasern verwalten, erreicht das 4HE-System die sechsfache Kapazität bei nur vierfacher Bauhöhe.

Gegenüber Wandverteilern bietet das Rack-System besseren Schutz und professionelleres Kabelmanagement. Die strukturierte Verkabelung nach EN 50174 ist im 19-Zoll-Format einfacher umzusetzen als in Wandgehäusen.

Als Hersteller modularer Glasfaserlösungen bietet Fiber Products mit dem SlimConnect 1HE und VarioConnect 3HE/4HE System die komplette Produktpalette für jeden Anwendungsfall. Die durchgängige Kompatibilität der Systeme untereinander ermöglicht flexible Netzarchitekturen.

Häufig gestellte Fragen zum DIAMOND Baugruppenträger

Welche Fasertypen werden vom 4HE System unterstützt?

Das System unterstützt alle gängigen Singlemode (OS1/OS2) und Multimode (OM1 bis OM5) Fasertypen nach ITU-T G.652 bis G.657. Die Spleißkassetten sind für Faserdurchmesser von 250 µm bis 900 µm ausgelegt.

Wie erfolgt die Dokumentation der Faserverbindungen?

Jedes Modul verfügt über Beschriftungsfelder nach TIA-606-C. Zusätzlich können QR-Codes für digitale Dokumentationssysteme angebracht werden. Ein integriertes Dokumentationsfach nimmt Ausdrucke im A4-Format auf.

Kann das System nachträglich erweitert werden?

Die modulare Bauweise ermöglicht jederzeit die Nachrüstung zusätzlicher Module. Freie Slots werden durch Blindplatten verschlossen. Die Erweiterung erfolgt im laufenden Betrieb ohne Unterbrechung aktiver Verbindungen.

Welche Kabeleinführungen sind möglich?

Der Baugruppenträger verfügt über vormontierte Kabeldurchführungen für bis zu 8 Kabel mit maximal 20 mm Durchmesser. Zugentlastungen und Kabelverschraubungen nach IP65 sind als Zubehör erhältlich.

Wie wird die Wärmeableitung gewährleistet?

Das perforierte Gehäuse ermöglicht passive Konvektionskühlung. Bei hoher Packungsdichte in klimatisierten Rechenzentren ist keine zusätzliche aktive Kühlung erforderlich. Die maximale Verlustleistung liegt unter 5 Watt.

Gibt es Schulungen für die Installation?

Fiber Products bietet regelmäßig Schulungen für Installateure und Techniker an. Die Termine für 2026 umfassen Grundlagen der Spleißtechnik, Messverfahren nach IEC 61280 und Best Practices für hochdichte Installationen.

Fazit und Ausblick

Der DIAMOND Baugruppenträger 4HE setzt neue Maßstäbe für Rack Glasfaser Kapazität in professionellen Netzinfrastrukturen. Mit bis zu 288 Fasern auf 4 Höheneinheiten bietet das 4HE Spleißsystem die höchste Packungsdichte seiner Klasse bei gleichzeitig maximaler Flexibilität durch modularen Aufbau.

Für Rechenzentren und Telekommunikationsanbieter, die ihre Glasfaserinfrastruktur zukunftssicher ausbauen möchten, stellt das System die optimale Lösung dar. Die Kombination aus Schweizer Präzision der DIAMOND-Komponenten und der Fertigungsqualität von Fiber Products garantiert höchste Zuverlässigkeit für kritische Netzinfrastrukturen.

Mit der kontinuierlichen Weiterentwicklung der Glasfasertechnik und dem fortschreitenden FTTH-Ausbau in Deutschland wird die Bedeutung hochdichter Spleißsysteme weiter zunehmen. Der DIAMOND Baugruppenträger 4HE ist bereits heute für die Anforderungen von morgen gerüstet – von 400G-Ethernet bis zu zukünftigen Terabit-Übertragungen.

„`
