Katastrophenschutz Glasfaser: Redundante Netze für THW und Feuerwehr – Technische Anforderungen und Umsetzung

Im Katastrophenschutz Glasfaser, THW Glasfasernetz und Feuerwehr Glasfaser bilden die Grundlage für ausfallsichere Kommunikation in Krisensituationen: Redundante Glasfaserinfrastrukturen mit physisch getrennten Trassen, 72-stündiger Notstromversorgung und priorisierten Bandbreiten bis 100 Gbit/s sichern die Handlungsfähigkeit von Behörden und Organisationen mit Sicherheitsaufgaben (BOS). Die technische Umsetzung erfordert spezielle Spleißsysteme mit erhöhtem IP-Schutzgrad, modulare Verteilerarchitekturen nach DIN EN 50173-1 sowie durchgängige Dokumentation für schnelle Fehlerortung im Ernstfall.

Nach den Erfahrungen aus Ahrtal-Flut und mehrtägigen Stromausfällen hat sich gezeigt, dass herkömmliche Telekommunikationsnetze in Großschadenslagen binnen Stunden kollabieren. Moderne Einsatzleitsysteme von THW und Feuerwehr benötigen jedoch durchgängige Datenverbindungen für Lagekarten, Drohnenbilder und die Koordination verteilter Einsatzkräfte.

Technische Grundlagen: Glasfaserarchitektur für Behördennetze

Die Glasfaserinfrastruktur für Katastrophenschutz unterscheidet sich fundamental von kommerziellen FTTH-Netzen. Während Endkundennetze auf Kosteneffizienz optimiert sind, stehen bei BOS-Netzen Verfügbarkeiten von 99,999% im Vordergrund. Dies entspricht einer maximalen Ausfallzeit von 5,26 Minuten pro Jahr.

• Ringarchitekturen mit automatischem Pfadschutz nach ITU-T G.8032
• Mindestens zwei physisch getrennte Zuführungen pro Standort
• Geografische Trennung der Trassen um mindestens 500 Meter
• Eigene Wellenlängen für BOS-Dienste (CWDM/DWDM-Technik)
• Verschlüsselung auf Übertragungsebene nach BSI TR-02102

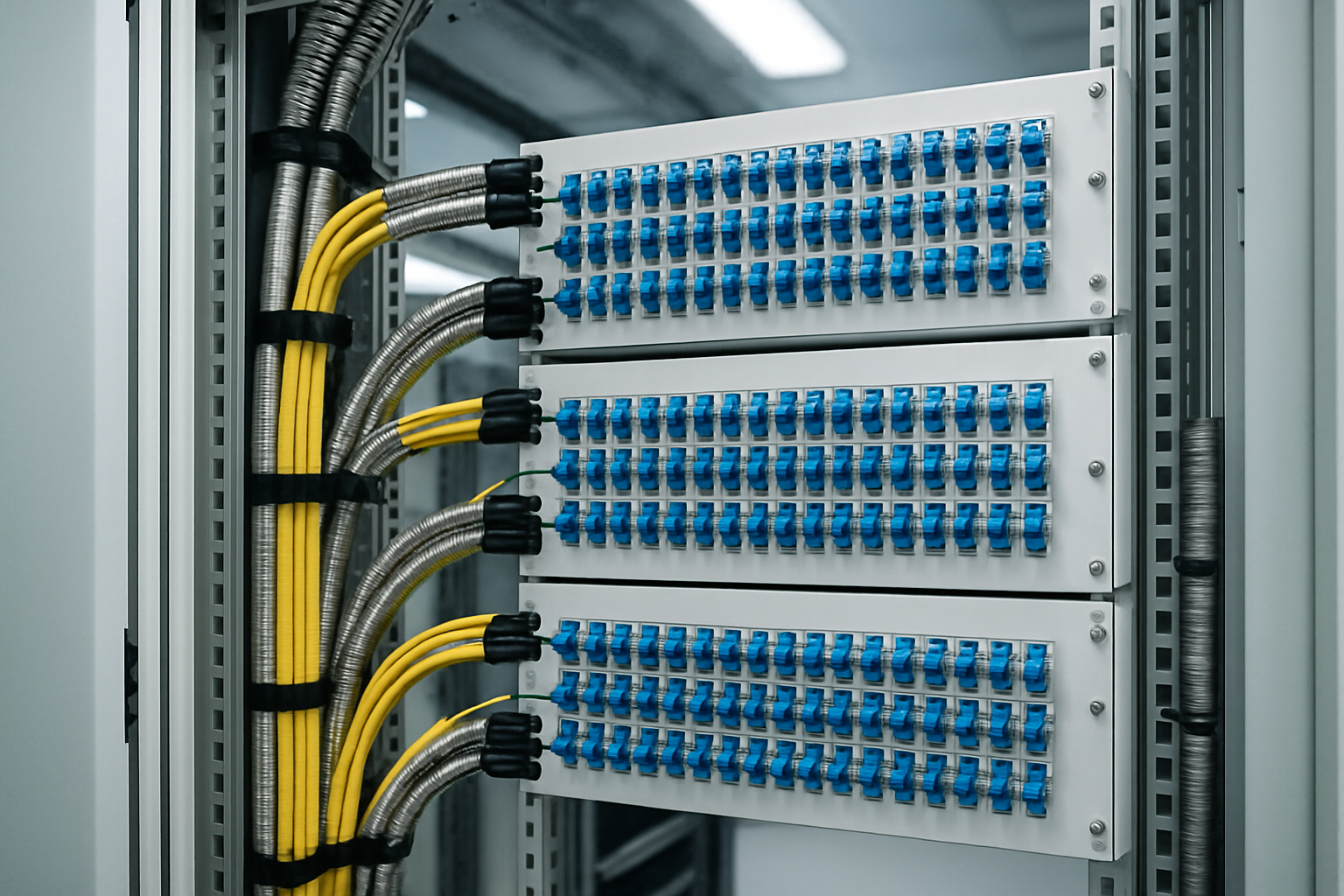

Die Spleißpunkte müssen in gesicherten Räumen mit Zutrittskontrolle untergebracht werden. Moderne modulare Systeme ermöglichen dabei die Integration von bis zu 96 Fasern auf einer Höheneinheit, was besonders in beengten Technikräumen von Leitstellen entscheidend ist.

Redundanzkonzepte und Trassendiversität im THW Glasfasernetz

Echte Redundanz im Katastrophenschutz Glasfaser bedeutet mehr als doppelte Leitungsführung. Die physische Trennung muss verschiedene Gefährdungsszenarien berücksichtigen:

Gefährdung	Mindestabstand	Zusatzmaßnahme
Baggerschaden	500 m	Unterschiedliche Straßenseiten
Hochwasser	Höhendifferenz 10 m	Oberirdische Backup-Trasse
Erdbeben	2 km	Verschiedene geologische Zonen
Sabotage	1 km	Getrennte Übergabepunkte

Das THW Glasfasernetz nutzt zusätzlich mobile Einheiten mit vorkonfektionierten Glasfaserkabeln von bis zu 2.000 Metern Länge. Diese können binnen 30 Minuten als temporäre Verbindung zwischen ausgefallenen Netzknoten installiert werden.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Notstromversorgung und unterbrechungsfreie Stromversorgung für Glasfasernetze

Die Feuerwehr Glasfaser-Infrastruktur erfordert mehrstufige Absicherungskonzepte gegen Stromausfälle. Nach DIN VDE 0100-560 gelten für sicherheitstechnische Anlagen besondere Anforderungen:

• Batteriegepufferte USV-Anlagen mit mindestens 4 Stunden Überbrückungszeit
• Dieselaggregate mit automatischem Start binnen 15 Sekunden
• Kraftstoffvorrat für 72 Stunden Volllastbetrieb
• Redundante Netzteile in allen aktiven Komponenten
• Fernüberwachung der Stromversorgung über separaten Managementkanal

Besonders kritisch sind die Stromversorgungen der Zwischenverstärker und Medienkonverter. Hier empfiehlt sich der Einsatz von 48V-Gleichstromnetzen, die über Fernspeisesysteme aus den Leitstellen versorgt werden können. Die maximale Reichweite beträgt dabei etwa 20 Kilometer bei Verwendung von Kupfer-Beilaufkabeln.

Spleißkonzepte und Verteilertechnik für schnelle Wiederherstellung

Im Katastrophenfall muss beschädigte Glasfaserinfrastruktur binnen Minuten wiederhergestellt werden. Modulare Spleißsysteme mit werkzeugloser Montage sind hier unerlässlich. Die technischen Anforderungen umfassen:

Vorkonfektionierte Spleißkassetten mit 12 oder 24 Fasern ermöglichen den schnellen Austausch defekter Segmente. Die Dämpfungswerte müssen dabei unter 0,1 dB pro Spleiß liegen, um die Gesamtdämpfung der Strecke nicht zu gefährden. Für Außeneinsätze sind Spleißboxen mit Schutzart IP65 erforderlich.

• Farbcodierung nach DIN VDE 0888 für eindeutige Faseridentifikation
• Integrierte OTDR-Messpunkte alle 2 km
• Thermische Spleiße mit Zugfestigkeit über 5 Newton
• Biegeradius-Management für G.657.A2-Fasern
• Dokumentation in digitalen Netzmanagementsystemen

Spezifikationen für Feuerwehr Glasfaser: Leitstellenanbindung

Integrierte Leitstellen koordinieren Feuerwehr, Rettungsdienst und Katastrophenschutz. Die Glasfaseranbindung muss höchsten Verfügbarkeitsanforderungen genügen. Nach den Empfehlungen der Arbeitsgemeinschaft der Leiter der Berufsfeuerwehren (AGBF) gelten folgende Mindeststandards:

Parameter	Anforderung	Norm/Standard
Bandbreite symmetrisch	10 Gbit/s	IEEE 802.3ae
Latenz Ende-zu-Ende	< 5 ms	ITU-T Y.1541
Paketverlust	< 0,001%	ITU-T Y.1541
Verfügbarkeit	99,999%	ITU-T M.2110

Die Verkabelung innerhalb der Leitstelle erfolgt über OM4-Multimode-Fasern für Distanzen bis 550 Meter oder OS2-Singlemode-Fasern für größere Entfernungen. Als Steckverbinder haben sich LC-Duplex für hohe Packungsdichte und E2000-LSH für besonders kritische Verbindungen etabliert.

Integration von Mobilfunk-Basisstationen in das Katastrophenschutz Glasfasernetz

Bei Ausfall der kommerziellen Mobilfunknetze errichten THW und Feuerwehr eigene temporäre Funkzellen. Diese mobilen Basisstationen benötigen Glasfaseranbindung mit spezifischen Eigenschaften:

• Vorkonfektionierte Anschlusskabel mit militärischen Steckverbindern (MIL-C-83522)
• Robuste Außenkabel mit Aramidverstärkung und PE-Mantel
• Schnellspleißverfahren für Feldeinsätze (Fusionsspleiße in unter 10 Sekunden)
• Mobile Spleißcontainer mit integrierter Messtechnik
• Wellenlängenmultiplexer für parallelen Betrieb mehrerer Dienste

Die Anbindung erfolgt typischerweise über CPRI-Protokoll (Common Public Radio Interface) mit Datenraten zwischen 2,5 und 10 Gbit/s. Für die Zeitsynchronisation ist eine Genauigkeit von < 1,5 Mikrosekunden nach ITU-T G.8271 erforderlich.

Normative Anforderungen und Zertifizierungen für BOS-Glasfasernetze

Der Aufbau von Glasfaserinfrastruktur für Behörden unterliegt strengen normativen Vorgaben. Neben den allgemeinen Telekommunikationsnormen gelten spezielle Sicherheitsanforderungen:

Die DIN EN 50173-6 definiert Anforderungen an verteilte Gebäudedienste, während die DIN EN 50174 Serie die Installation regelt. Für Katastrophenschutz-Anwendungen ist zusätzlich die VDE 0800-730 für die Gebäudeintegration relevant. Alle Komponenten müssen nach IEC 61300 Serie geprüft sein.

• Brandverhalten nach DIN EN 13501-6 (Klasse B2ca)
• EMV-Festigkeit nach DIN EN 61000-6-2
• Mechanische Festigkeit nach IEC 61300-2 Serie
• Umweltbeständigkeit nach IEC 61300-3 Serie
• BSI-Grundschutz nach IT-Grundschutz-Kompendium

Überwachung und Fehlerdiagnose im THW Glasfasernetz

Proaktives Netzwerkmanagement verhindert Ausfälle bevor sie kritisch werden. Moderne Überwachungssysteme für Katastrophenschutz Glasfaser nutzen verschiedene Technologien:

Technologie	Funktion	Reaktionszeit
OTDR-Dauermessung	Dämpfungsüberwachung	< 1 Sekunde
Brillouin-Sensorik	Temperatur/Dehnung	< 10 Sekunden
Rayleigh-Rückstreuung	Mikrobiegungen	< 5 Sekunden
Pilottöne	Streckenüberwachung	< 100 ms

Die Messdaten werden in einer zentralen Netzwerkmanagement-Plattform zusammengeführt. Bei Abweichungen erfolgt automatische Alarmierung der Bereitschaftsdienste. Kritische Strecken werden mit 1-Hz-Abtastrate permanent überwacht.

Praktische Umsetzung: Aufbau redundanter Glasfaserinfrastruktur

Die Implementation eines Katastrophenschutz-Glasfasernetzes erfolgt in definierten Phasen. Zunächst wird eine Gefährdungsanalyse nach BSI-Standard 200-3 durchgeführt. Daraus leitet sich die Netzwerkarchitektur mit allen Redundanzebenen ab.

• Phase 1: Bestandsaufnahme vorhandener Infrastruktur und Trassenmöglichkeiten
• Phase 2: Planung der Primär- und Sekundärrouten mit GIS-Systemen
• Phase 3: Tiefbau mit besonderer Kennzeichnung der BOS-Trassen
• Phase 4: Installation der Spleißverteiler und aktiven Technik
• Phase 5: Messtechnische Abnahme nach DIN EN 61280-4-2
• Phase 6: Integration in Managementsysteme und Schulung

Als Hersteller modularer DIN-Hutschienenboxen und Spleißsysteme unterstützt Fiber Products Behörden bei der technischen Konzeption. Die modularen Systeme ermöglichen nachträgliche Erweiterungen ohne Betriebsunterbrechung.

Kosten-Nutzen-Betrachtung für Feuerwehr Glasfaser-Projekte

Die Investition in redundante Glasfaserinfrastruktur amortisiert sich durch vermiedene Ausfallkosten. Bei einer typischen Leitstelle mit 500.000 versorgten Einwohnern entstehen pro Stunde Ausfall Folgekosten von etwa 50.000 bis 100.000 Euro durch verzögerte Einsätze.

Die Errichtungskosten für ein redundantes Glasfasernetz variieren stark nach örtlichen Gegebenheiten. Als Richtwerte gelten:

• Tiefbau in urbanen Gebieten: 150-300 Euro pro Meter
• Glasfaserkabel 48 Fasern: 5-10 Euro pro Meter
• Spleißverteiler komplett: 5.000-15.000 Euro pro Standort
• Aktive Technik (Router/Switches): 20.000-50.000 Euro pro Standort
• Notstromversorgung 72h: 30.000-80.000 Euro pro Standort

Zukunftsperspektiven: 5G-Integration und Quantenkommunikation

Die nächste Ausbaustufe im Katastrophenschutz Glasfaser umfasst die flächendeckende 5G-Versorgung für BOS. Mit Network Slicing erhalten Einsatzkräfte garantierte Bandbreiten auch bei Netzüberlastung. Die Glasfaserinfrastruktur bildet das unverzichtbare Rückgrat für die hohen Datenraten der 5G-Technologie.

Mittelfristig wird auch Quantenkommunikation für besonders schützenswerte Verbindungen relevant. Die abhörsichere Übertragung von Verschlüsselungsschlüsseln über Glasfasern ist bereits technisch möglich. Erste Pilotprojekte zwischen Behördenstandorten laufen ab 2026.

FAQ: Häufige Fragen zu Glasfasernetzen im Katastrophenschutz

Welche Mindestbandbreite benötigt eine moderne Rettungsleitstelle?

Eine integrierte Leitstelle benötigt symmetrische 10 Gbit/s für den Regelbetrieb. In Großschadenslagen kann der Bedarf auf bis zu 40 Gbit/s steigen, weshalb die Infrastruktur entsprechend skalierbar ausgelegt werden muss.

Wie lange dauert die Reparatur einer durchtrennte Glasfaserleitung?

Mit geschultem Personal und vorgehaltenen Ersatzkomponenten ist eine provisorische Wiederherstellung binnen 2-4 Stunden möglich. Die dauerhafte Reparatur mit Tiefbau benötigt typischerweise 24-72 Stunden.

Welche Glasfasertypen eignen sich für BOS-Netze?

Für Langstrecken werden G.652.D Singlemode-Fasern eingesetzt. In Gebäuden kommen OM4-Multimode-Fasern oder biegeunemfindliche G.657.A2-Fasern zum Einsatz. Für besondere Anforderungen gibt es strahlungsresistente Spezialfasern.

Können bestehende Telekom-Glasfasern für BOS mitgenutzt werden?

Technisch ist die Mitnutzung über eigene Wellenlängen (DWDM) möglich. Aus Sicherheitsgründen fordern Behörden jedoch meist physisch getrennte Fasern oder komplett eigene Kabelstränge.

Welche Umgebungsbedingungen müssen Außenverteiler aushalten?

BOS-Glasfaserverteiler im Außenbereich müssen Temperaturen von -40°C bis +70°C, Schutzart IP65 und Vandalismus-Schutzklasse IK10 erfüllen. Die Korrosionsbeständigkeit muss für 25 Jahre Standzeit ausgelegt sein.

Wie wird die Glasfaserqualität langfristig überwacht?

Durch permanente OTDR-Messungen mit automatischer Baseline-Überwachung werden schleichende Verschlechterungen erkannt. Kritische Werte lösen Alarme aus, bevor Ausfälle eintreten. Die Messdaten werden mindestens 5 Jahre archiviert.

Die Umsetzung redundanter Glasfasernetze für THW und Feuerwehr erfordert spezialisierte Systemtechnik und durchdachte Konzepte. Weitere Informationen zu robusten Glasfaserlösungen für Behörden finden Sie in unserem Kompetenzbereich. Unsere Experten beraten Sie gern zu modularen Spleißsystemen und Verteilerlösungen für kritische Infrastrukturen.
