Glasfaser Tunnelbau – Netzwerktechnik für Straßen- und Eisenbahntunnel

Glasfaser Tunnel, Tunnelbau LWL und Tunnel Netzwerk Sicherheit erfordern spezielle vibrationsfeste Glasfaserlösungen mit IP65-Schutzklasse und EMV-Resistenz, die selbst bei extremen Temperaturschwankungen von -40°C bis +85°C zuverlässig funktionieren. Die besonderen Anforderungen in Straßen- und Eisenbahntunneln – von permanenten Vibrationen über elektromagnetische Störfelder bis zu hoher Luftfeuchtigkeit – machen robuste modulare Spleißsysteme mit E2000-Konnektoren zur ersten Wahl für kritische Infrastruktur.

Mit dem massiven Ausbau der Tunnelinfrastruktur in Deutschland steigen die Anforderungen an sichere Datenübertragung. Die Deutsche Bahn betreibt bereits über 20.000 Kilometer Glasfasernetz entlang ihrer Schienenwege und plant bis 2027 weitere 8.200 Kilometer für digitale Stellwerke und Diagnosesysteme.

Technische Anforderungen für Glasfaser in Tunnelumgebungen

Tunnelinfrastrukturen stellen extreme Herausforderungen an die Netzwerktechnik. Die permanenten Vibrationen durch Zugverkehr erreichen Frequenzen von 10 Hz bis 1 kHz mit Beschleunigungen bis zu 5g. Zusätzlich müssen LWL-Systeme elektromagnetische Störungen von Oberleitungen mit 15 kV/16,7 Hz sowie Temperaturschwankungen zwischen Tunneleingang und -mitte von bis zu 30 Kelvin verkraften.

• Vibrationsfestigkeit: Mechanische Belastungen nach IEC 61373 für Bahnanwendungen
• EMV-Schutz: Galvanische Trennung durch Glasfaser eliminiert Störeinflüsse
• Temperaturbeständigkeit: Betriebstemperatur -40°C bis +85°C nach EN 50155
• Schutzart: Mindestens IP65 gegen Staub und Strahlwasser
• Brandschutz: Halogenfreie Kabel nach EN 45545-2 für Schienenfahrzeuge

Glasfaser Tunnel: Vorteile gegenüber Kupferverkabelung

Die Gewichtsreduktion von 40 Prozent gegenüber Kupferkabeln erleichtert nicht nur die Installation in engen Kabelschächten. Glasfaser bietet zudem eine Skalierbarkeit von 1 Gbit/s auf 100 Gbit/s ohne Austausch der Verkabelung – ein entscheidender Vorteil bei einer Nutzungsdauer von über 15 Jahren in Tunnelinfrastrukturen.

Eigenschaft	Glasfaser	Kupferkabel
Gewicht pro 100m	2,8 kg	7,2 kg
Maximale Reichweite	40 km (Singlemode)	100 m (Cat.6A)
Bandbreite	100 Gbit/s skalierbar	10 Gbit/s
EMV-Störungen	Immun	Anfällig
Wartungsintervall	10 Jahre	5 Jahre

E2000-Konnektoren für Tunnelbau LWL-Installationen

Der E2000-Konnektor nach IEC 61754-15 hat sich als Standard für anspruchsvolle Tunnelumgebungen etabliert. Mit seiner federbelasteten Schutzklappe und thermostabilen Keramik-Ferrule garantiert er auch nach 1000 Steckzyklen eine Dämpfung von weniger als 0,25 dB.

Die spezielle Konstruktion mit automatischer Laserschutzklappe verhindert Verschmutzungen der Stirnfläche. Dies reduziert Wartungsintervalle erheblich – ein kritischer Faktor in schwer zugänglichen Tunnelbereichen.

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Modulare Spleißsysteme für hohe Packungsdichte

Moderne Tunnelinfrastrukturen erfordern maximale Faserkapazität auf minimalem Raum. Mit modularen 1HE-Systemen lassen sich bis zu 96 Fasern auf einer Höheneinheit unterbringen – die doppelte Dichte gegenüber konventionellen Lösungen.

• SlimConnect 1HE: Bis zu 96 Fasern, vollmodular erweiterbar
• VarioConnect 3HE/4HE: Bis zu 288 Fasern für Hauptverteiler
• Frontmodule: Werkzeugloser Austausch von LC, SC, E2000, MPO
• Spleißkassetten: Vorkonfektioniert für schnelle Installation

Tunnel Netzwerk Sicherheit: Redundanz und Monitoring

Sicherheitskritische Systeme in Tunneln – von Lüftersteuerungen über Brandmeldesysteme bis zu Notrufsäulen – verlangen nach hochverfügbaren Netzwerken. Die Ringverkabelung mit bidirektionalen Singlemode-Fasern ermöglicht automatische Umschaltung bei Kabelbruch in weniger als 50 Millisekunden.

Für die Überwachung der Faserqualität eignen sich integrierte OTDR-Module (Optical Time Domain Reflectometer). Diese detektieren Dämpfungserhöhungen durch Biegungen oder Mikrorisse frühzeitig und lokalisieren Fehler auf ±1 Meter genau.

Normkonformität für Glasfaser Tunnel Installationen

Die Installation von Tunnelbau LWL unterliegt strengen Normen. Neben der grundlegenden EN 50173-1 für strukturierte Verkabelung gelten spezifische Anforderungen für Verkehrsinfrastrukturen.

Norm	Anwendungsbereich	Kernforderung
EN 50173-6	Verteilte Gebäudedienste	Redundante Verkabelung
EN 50174-2	Installation innen	Biegeradius min. 30mm
IEC 61300-3-35	Steckverbinder	Dämpfung <0,5 dB
EN 45545-2	Brandschutz Bahn	Hazard Level HL3

Praktische Umsetzung: Glasfasermontage in Eisenbahntunneln

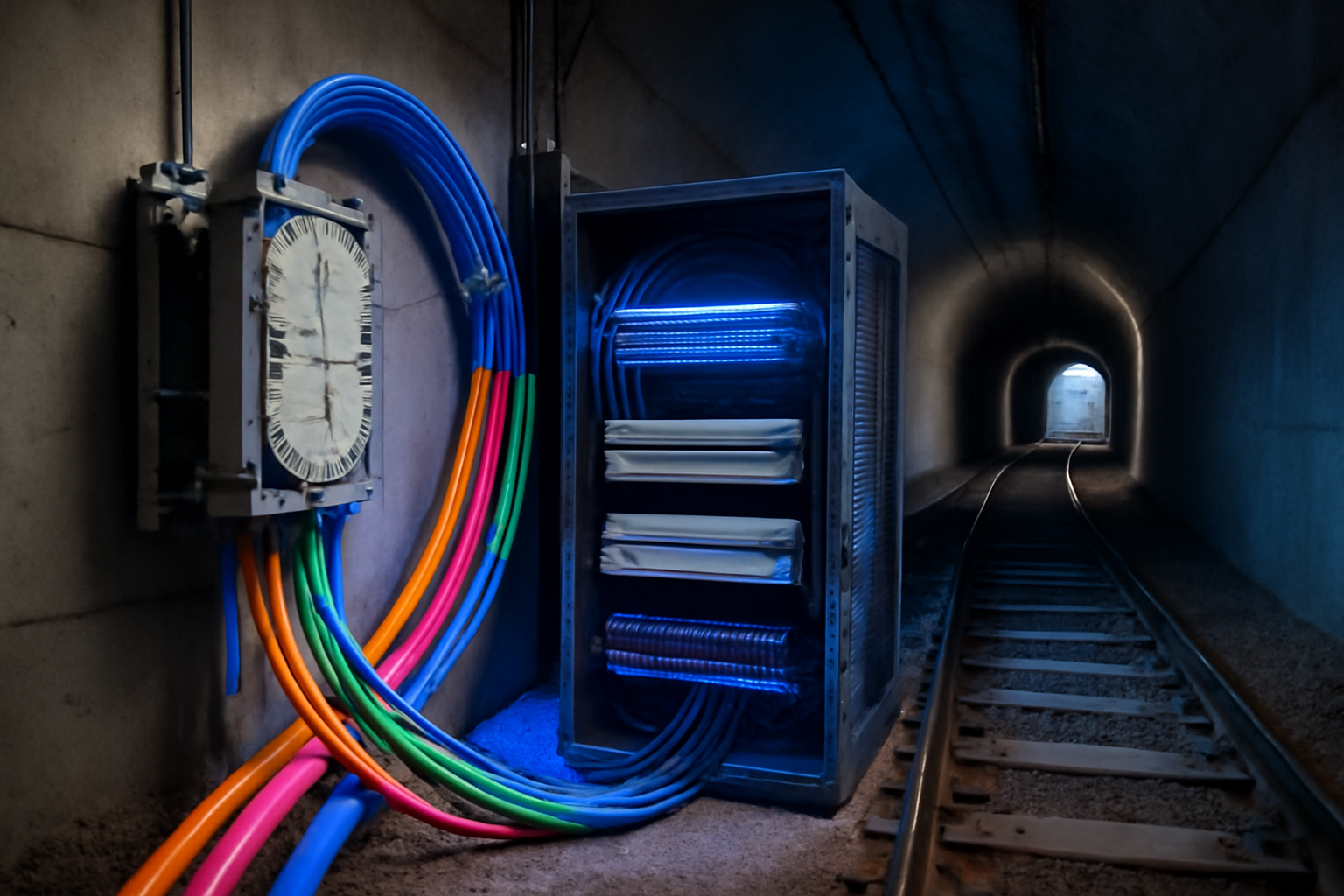

Die Installation beginnt mit der Verlegung armierter Breakout-Kabel in Kabelpritschen entlang der Tunnelwand. Der Mindestabstand zu Starkstromleitungen beträgt 30 Zentimeter. An strategischen Punkten alle 500 bis 1000 Meter werden wetterfeste Verteilerschränke mit modularen Spleißsystemen positioniert.

• Kabelzuführung: Von unten über Kabelverschraubungen M25
• Spleißreserve: Mindestens 2 Meter pro Faser einplanen
• Farbkodierung: Nach DIN VDE 0888 für eindeutige Identifikation
• Dokumentation: Digitale Messprotokolle für jede Strecke
• Abnahmetest: OTDR-Messung bei 1310nm und 1550nm

Wartung und Instandhaltung von Tunnel-LWL-Netzen

Die regelmäßige Inspektion der Glasfaserinfrastruktur verhindert Ausfälle. Moderne Monitoring-Systeme überwachen kontinuierlich die Dämpfungswerte und melden Abweichungen über SNMP-Traps. Die präventive Reinigung der Steckverbindungen alle 12 Monate mit speziellen Reinigungsstiften hält die Dämpfung unter dem kritischen Wert von 0,35 dB.

Bei der Wartung in Bahntunneln gelten besondere Sicherheitsvorschriften. Arbeiten dürfen nur in Sperrpausen oder unter Bahnerdung durchgeführt werden. Die modulare Bauweise ermöglicht den schnellen Austausch defekter Komponenten ohne Betriebsunterbrechung.

Zukunftssichere Planung für Tunnel Netzwerk Sicherheit

Mit dem Ausbau digitaler Infrastrukturen steigen die Bandbreitenanforderungen exponentiell. Videoüberwachung in 4K-Auflösung benötigt bereits 25 Mbit/s pro Kamera. Bei 50 Kameras pro Tunnelkilometer summiert sich der Bedarf schnell auf mehrere Gigabit.

• 5G-Anbindung: Fronthaul-Verbindungen mit 25 Gbit/s pro Sektor
• IoT-Sensoren: Tausende Messpunkte für Struktur-Monitoring
• KI-Videoanalyse: Echtzeit-Auswertung vor Ort statt Übertragung
• Quantenkommunikation: Vorbereitung auf abhörsichere Übertragung

Kostenoptimierung durch modulare Glasfasersysteme

Die Investition in hochwertige modulare Systeme amortisiert sich durch reduzierte Betriebskosten. Ein Vergleich: Konventionelle Spleißboxen erfordern bei Erweiterungen komplette Neuverkabelung. Modulare Systeme wie SlimConnect wachsen bedarfsgerecht mit – neue Module werden einfach eingeschoben.

Die 5 Jahre Garantie auf Fiber Products Systeme reduziert das Investitionsrisiko. Durch die Fertigung in Europa sind Ersatzteile innerhalb von 48 Stunden verfügbar – ein entscheidender Vorteil bei kritischen Infrastrukturen.

Integration in bestehende Tunnelinfrastruktur

Die Nachrüstung bestehender Tunnel mit Glasfaser erfordert sorgfältige Planung. Oft existieren bereits Kabelkanäle für Kupferleitungen, die sich für LWL nutzen lassen. Die geringere Kabeldicke von Glasfaser – typisch 8-12mm für 48 Fasern – ermöglicht die Verlegung in vorhandenen Rohren.

Tunneltyp	Besonderheit	Empfohlene Lösung
Straßentunnel	Hohe Abgasbelastung	IP65 Gehäuse, LSZH-Kabel
Eisenbahntunnel	Starke Vibrationen	E2000 Stecker, Schwingungsdämpfer
U-Bahn	Enge Platzverhältnisse	1HE Module, 96 Fasern
Versorgungstunnel	Multifunktional	Hybridkabel mit Kupfer/LWL

Häufige Fragen zu Glasfaser im Tunnelbau

Welche Schutzart benötigen LWL-Komponenten in Tunneln?

Mindestens IP65 ist erforderlich, um Schutz gegen Staub und Strahlwasser zu gewährleisten. In Bereichen mit erhöhter Feuchtigkeit oder Kondenswasserbildung empfiehlt sich IP67.

Wie werden Vibrationen in Bahntunneln kompensiert?

Spezielle Schwingungsdämpfer und vibrationsfeste Steckverbinder wie E2000 mit Schraubverriegelung verhindern Mikrobewegungen. Die Kabel werden zusätzlich alle 50 Zentimeter mit elastischen Schellen befestigt.

Welche Faserkapazität sollte für Zukunftssicherheit eingeplant werden?

Planen Sie mindestens 50 Prozent Reserve ein. Bei aktuell 48 genutzten Fasern sollten 72 oder besser 96 Fasern installiert werden. Die Mehrkosten bei der Erstinstallation sind marginal gegenüber späteren Nachrüstungen.

Wie lange dauert die Installation pro Tunnelkilometer?

Mit vorkonfektionierten modularen Systemen benötigt ein Team von vier Technikern etwa 3-5 Arbeitstage pro Kilometer inklusive Verlegung, Spleißen und Messprotokollen.

Welche Wartungsintervalle sind vorgeschrieben?

Die VDV 824 empfiehlt jährliche Sichtprüfungen und alle zwei Jahre messtechnische Kontrollen. Bei kritischen Strecken verkürzen sich die Intervalle auf sechs Monate.

Können bestehende Kupferkabel parallel weiterbetrieben werden?

Ja, die parallele Installation ist problemlos möglich. Die galvanische Trennung der Glasfaser verhindert Störungen. Oft werden Kupferleitungen für Notstromversorgung remote gespeister Geräte beibehalten.

Fazit: Robuste Glasfaserlösungen für kritische Tunnelinfrastruktur

Glasfaser Tunnel, Tunnelbau LWL und Tunnel Netzwerk Sicherheit erfordern spezialisierte Komponenten, die extremen Umgebungsbedingungen standhalten. Die Kombination aus vibrationsfesten E2000-Steckern, modularen Spleißsystemen mit hoher Packungsdichte und durchdachter Redundanz schafft zukunftssichere Netzwerke.

Als Hersteller modularer Glasfasersysteme unterstützt Fiber Products Tunnelbauer und Infrastrukturbetreiber mit maßgeschneiderten Lösungen. Die 5 Jahre Garantie auf alle Systeme und die Verfügbarkeit von Komponenten aus europäischer Fertigung minimieren Ausfallrisiken. Für anspruchsvolle Industrieanwendungen bieten wir die komplette Systemlösung aus einer Hand – von der Planung bis zur Inbetriebnahme.

„`
