Glasfaser Pharmaindustrie – GMP-konforme Netzwerke für regulierte Bereiche

Glasfaser Pharmaindustrie und GMP Netzwerk mit Pharma LWL bilden die kritische Infrastruktur für moderne Arzneimittelproduktion in regulierten Umgebungen. Die Implementierung von Lichtwellenleitern in pharmazeutischen Reinräumen und Produktionsanlagen erfordert validierte Systemkomponenten nach EU GMP Annex 11, dokumentierte Qualifizierungsprozesse und störungsresistente Übertragungswege mit Dämpfungswerten unter 0,35 dB pro Verbindung. Pharmahersteller setzen auf modulare Glasfasersysteme mit E2000-Steckverbindungen für maximale Kontaktsicherheit und APC-Schliff zur Minimierung von Rückreflexionen in kritischen Prozesssteuerungen.

Die digitale Transformation der Pharmaindustrie mit vernetzten Produktionslinien, Echtzeit-Qualitätskontrolle und automatisierten Batch-Records stellt höchste Anforderungen an die Netzwerkinfrastruktur. Glasfaserverkabelung gewährleistet dabei die geforderte elektromagnetische Verträglichkeit, Abhörsicherheit und Bandbreiten bis 100 Gbit/s für Prozessdaten und Bildverarbeitung.

Regulatorische Anforderungen an Pharma LWL in GMP-Umgebungen

Die Installation von Glasfaser Pharmaindustrie Netzwerken unterliegt strengen regulatorischen Vorgaben der EU-GMP-Richtlinien und FDA 21 CFR Part 11. Jede Netzwerkkomponente muss qualifiziert und in die Systemvalidierung einbezogen werden. Dies betrifft Spleißboxen, Patchpanels und aktive Komponenten gleichermaßen.

• Durchgängige Dokumentation aller Glasfaserverbindungen mit OTDR-Messprotokollen
• Validierte Reinraumtauglichkeit nach ISO 14644-1 für alle passiven Komponenten
• Redundante Trassenführung für kritische Prozesssteuerungen
• Qualifizierte Lieferanten mit GDP-Zertifizierung für pharmazeutische Umgebungen
• Änderungskontrollverfahren für jede Modifikation am Netzwerk

Besondere Bedeutung kommt der Materialauswahl zu. Kabelummantelungen müssen halogenfrei (LSZH) und für Desinfektionsmittel wie Isopropanol oder Wasserstoffperoxid beständig sein. Die Brandschutzklassifizierung erfolgt nach EN 50575 Klasse Cca-s1a,d1,a1.

Technische Spezifikationen für GMP Netzwerk Infrastruktur

Die Auslegung eines GMP Netzwerks mit Pharma LWL erfordert präzise Planung der optischen Budgets und Übertragungsstrecken. In pharmazeutischen Produktionsanlagen kommen hauptsächlich Singlemode OS2-Fasern für Backbone-Verbindungen und Multimode OM4/OM5-Fasern für kürzere Distanzen zum Einsatz.

Parameter	Singlemode OS2	Multimode OM4	Anwendungsbereich
Wellenlänge	1310/1550 nm	850 nm	Prozessdatenübertragung
Maximale Distanz	40 km	550 m	Gebäudeverbindungen
Dämpfung	0,4 dB/km	3,0 dB/km	Reinraumverkabelung
Bandbreite	100 Gbit/s	40 Gbit/s	Bildverarbeitung/KI

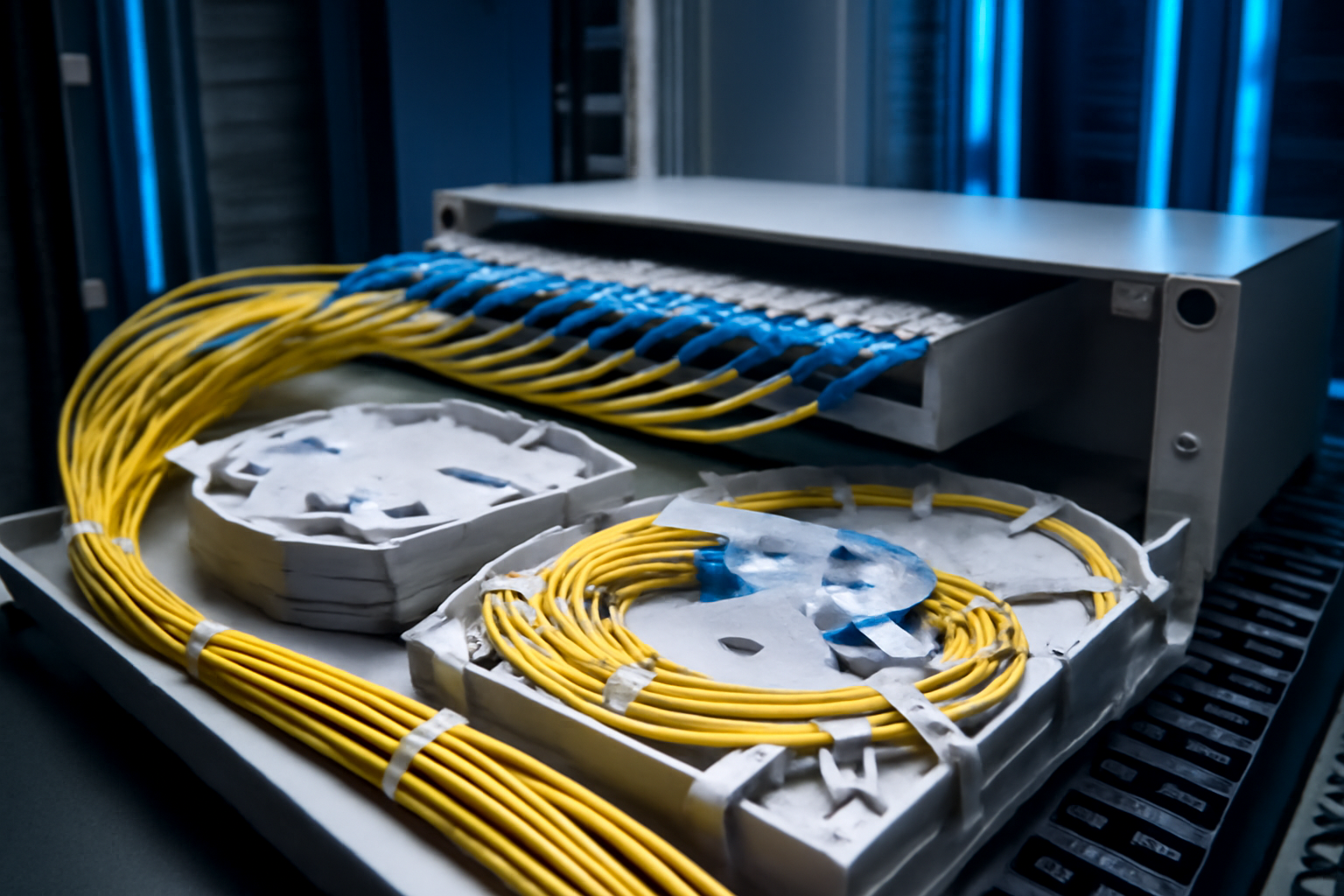

Für die strukturierte Verkabelung in Reinräumen haben sich modulare Spleißsysteme mit vorkonfektionierten Kassetten bewährt. Diese ermöglichen schnelle Änderungen ohne Kontamination der Produktionsumgebung.

Glasfaser Pharmaindustrie: Steckverbindungen für kritische Anwendungen

Die Wahl der richtigen Steckverbindung ist entscheidend für die Zuverlässigkeit des GMP Netzwerks. In der Pharmaindustrie dominieren E2000-Stecker mit automatischem Verschlussmechanismus und LC-Duplex-Verbindungen für hohe Packungsdichten.

• E2000 APC: Verschlussmechanismus schützt vor Kontamination, ideal für Reinräume
• LC-Duplex: Kompakte Bauform für bis zu 96 Fasern auf 1HE
• SC-Simplex: Robuste Ausführung für industrielle Umgebungen
• MPO/MTP: Mehrfaserstecker für 12 oder 24 Fasern gleichzeitig

Fiber Products Qualitätsversprechen: Als offizieller Diamond-Partner und Hersteller fertigen wir modulare Spleißsysteme in Europa. Profitieren Sie von Schweizer Präzision und 5 Jahren Garantie auf unsere Systeme.

Validierung und Qualifizierung von Pharma LWL Installationen

Die Validierung eines Glasfaser Pharmaindustrie Netzwerks erfolgt in drei Phasen: Design-Qualifizierung (DQ), Installations-Qualifizierung (IQ) und Funktions-Qualifizierung (OQ). Jede Phase muss dokumentiert und von der Qualitätssicherung freigegeben werden.

Bei der IQ werden alle Glasfaserverbindungen mit kalibrierten OTDR-Messgeräten nach IEC 61280-4-1 vermessen. Die Dämpfungswerte müssen innerhalb der spezifizierten Grenzen liegen. Typische Grenzwerte für pharmazeutische Anwendungen:

• Spleißverbindung: maximal 0,1 dB
• Steckverbindung: maximal 0,3 dB
• Gesamtstrecke: unter 3 dB für kritische Verbindungen
• Rückflussdämpfung: mindestens 60 dB bei APC-Steckern

Integration in bestehende Automatisierungssysteme

Die Anbindung von GMP Netzwerk Komponenten an bestehende Prozessleitsysteme erfordert sorgfältige Planung der Medienkonverter und Netzwerktopologie. Moderne Pharmabetriebe nutzen redundante Ring-Topologien mit automatischer Umschaltung bei Leitungsunterbrechung.

Systemebene	Glasfasertyp	Protokoll	Verfügbarkeit
Prozessleitsystem	Singlemode OS2	Ethernet/IP	99,999%
SCADA/HMI	Multimode OM4	Profinet	99,99%
Gebäudeautomation	Multimode OM3	BACnet	99,9%
Videoüberwachung	Singlemode OS2	IP-Kamera	99,95%

Die Verwendung von industrietauglichen Glasfaserlösungen mit IP65-Schutzklasse gewährleistet den zuverlässigen Betrieb auch in Nassbereichen und bei Reinigungsprozessen.

Sicherheitsaspekte bei Glasfaser Pharmaindustrie Netzwerken

Pharma LWL bietet inhärente Sicherheitsvorteile gegenüber kupferbasierten Netzwerken. Die Abhörsicherheit von Glasfasern verhindert unbefugten Zugriff auf sensitive Produktionsdaten und Rezepturen. Zusätzlich entfallen Risiken durch elektromagnetische Störungen oder Potentialausgleichsprobleme.

• Keine elektromagnetische Abstrahlung – TEMPEST-sicher
• Physische Manipulation sofort detektierbar durch Dämpfungsüberwachung
• Galvanische Trennung zwischen Gebäudeteilen
• Keine Funkenbildung in Ex-Schutzzonen
• Beständigkeit gegen Hochfrequenzstörungen von Produktionsanlagen

Wartung und Instandhaltung von GMP Netzwerk Infrastrukturen

Die präventive Wartung von Glasfaser Pharmaindustrie Installationen folgt einem definierten Wartungsplan mit jährlichen Inspektionsintervallen. Kritische Verbindungen werden halbjährlich mit Referenzmessungen überprüft.

Moderne DIN-Hutschienenboxen ermöglichen die dezentrale Installation von Glasfaserverteilern direkt in Schaltschränken. Dies reduziert Wartungsaufwände und ermöglicht schnelle Umkonfigurationen ohne Reinraumzugang. Die modulare Bauweise mit austauschbaren Spleißkassetten minimiert Stillstandszeiten bei Reparaturen.

• Visuelle Inspektion der Steckverbindungen mit Videomikroskop 400x
• Reinigung der Ferrulen mit IPA 99,9% und fusselfreien Tüchern
• OTDR-Referenzmessung zur Trendanalyse der Dämpfungswerte
• Dokumentation aller Wartungsarbeiten im elektronischen Wartungsbuch
• Schulung des Wartungspersonals nach IEC 61300-3-35

Zukunftsperspektiven für Pharma LWL und Industrie 4.0

Die fortschreitende Digitalisierung der Pharmaindustrie mit künstlicher Intelligenz, Prozessanalytik und kontinuierlicher Produktion erhöht die Anforderungen an GMP Netzwerk Kapazitäten. Glasfaser Pharmaindustrie Infrastrukturen müssen für Datenraten über 400 Gbit/s ausgelegt werden.

Neue Anwendungsfelder entstehen durch die Integration von Augmented Reality für Wartungsarbeiten und digitale Zwillinge von Produktionsanlagen. Diese erfordern latenzarme Glasfaserverbindungen mit Verzögerungen unter 1 Millisekunde.

Kostenbetrachtung und Investitionssicherheit

Die Investition in ein GMP Netzwerk mit Pharma LWL amortisiert sich durch reduzierte Ausfallzeiten und vereinfachte Validierung. Im Vergleich zu Kupferverkabelung bietet Glasfaser entscheidende Vorteile:

Kriterium	Glasfaser	Kupfer Cat6a	Vorteil Glasfaser
Lebensdauer	25+ Jahre	10-15 Jahre	Längere Nutzungsdauer
Bandbreite	100 Gbit/s	10 Gbit/s	10-fache Kapazität
Maximaldistanz	40 km	100 m	Keine Zwischenverstärker
EMV-Festigkeit	Vollständig	Begrenzt	Störungsimmunität

Mit einer 5-jährigen Garantie auf modulare Spleißsysteme sichern Pharmahersteller ihre Investition langfristig ab. Die Verfügbarkeit von Ersatzteilen und die Rückwärtskompatibilität gewährleisten Investitionsschutz über Jahrzehnte.

Praktische Umsetzung: Checkliste für GMP-konforme Glasfaserinstallation

Die erfolgreiche Implementierung eines Glasfaser Pharmaindustrie Projekts erfordert systematische Planung. Diese Checkliste unterstützt Projektverantwortliche bei der GMP-konformen Umsetzung:

• Planungsphase: Lastenheft mit Bandbreitenanforderungen und Verfügbarkeitszielen erstellen
• Lieferantenqualifizierung: Auditierung der Glasfaser-Systemlieferanten nach ISO 9001
• Materialfreigabe: Zertifikate für Reinraumtauglichkeit und Brandschutz prüfen
• Installation: Qualifiziertes Personal mit FTTx-Zertifizierung einsetzen
• Dokumentation: Lückenlose Aufzeichnung aller Spleißprotokolle und Messwerte
• Validierung: Durchführung von IQ/OQ nach vordefinierten Testprotokollen
• Schulung: Betriebspersonal in Glasfaser-Handling unterweisen

FAQ: Häufige Fragen zu GMP Netzwerk und Pharma LWL

Welche Steckertypen eignen sich für Reinraum-Umgebungen?

Für höchste Reinraumanforderungen empfehlen sich E2000-Stecker mit Schutzklappe, die Kontamination der Ferrule verhindern. LC-Duplex-Stecker mit Schutzkappe sind für weniger kritische Bereiche geeignet. Wichtig ist die Verwendung von APC-Schliff für minimale Rückflussdämpfung.

Wie erfolgt die Validierung von Glasfaser-Netzwerken nach EU GMP Annex 11?

Die Validierung umfasst eine Risikoanalyse nach ICH Q9, gefolgt von DQ, IQ und OQ. Kritische Parameter wie Dämpfung und Bandbreite werden mit kalibrierten Messgeräten verifiziert. Die Dokumentation erfolgt in validierten elektronischen Systemen mit Audit-Trail.

Welche Faserzahl sollte für zukunftssichere Pharma-Installationen geplant werden?

Planen Sie mindestens 30% Reservekapazität ein. Für mittelgroße Produktionsgebäude sind 48 bis 96 Fasern im Backbone üblich. Modulare Systeme ermöglichen nachträgliche Erweiterungen ohne Neuvalidierung des Gesamtsystems.

Wie werden Glasfaserkabel in explosionsgefährdeten Bereichen verlegt?

In Ex-Zonen kommen armierte Glasfaserkabel mit Metallschutzrohr zum Einsatz. Die Installation erfolgt nach ATEX-Richtlinie 2014/34/EU. Glasfaser ist intrinsisch sicher, da keine Funkenbildung möglich ist.

Welche Wartungsintervalle sind für GMP-konforme Netzwerke vorgeschrieben?

Die GMP-Richtlinien schreiben keine festen Intervalle vor, sondern fordern risikobasierte Wartung. Typisch sind jährliche Inspektionen kritischer Verbindungen und halbjährliche OTDR-Messungen für Backbone-Strecken.

Können bestehende Kupfernetzwerke schrittweise auf Glasfaser migriert werden?

Ja, eine Migration ist durch Medienkonverter und parallelen Betrieb möglich. Beginnen Sie mit kritischen Backbone-Verbindungen und erweitern Sie sukzessive. Die modulare Bauweise moderner Spleißsysteme unterstützt diese Strategie optimal.

Die Implementierung von Glasfaser Pharmaindustrie Netzwerken mit GMP-konformen Komponenten bildet das Fundament für die digitale Transformation in der Arzneimittelproduktion. Modulare Spleißsysteme mit Schweizer Präzisionsqualität gewährleisten dabei höchste Verfügbarkeit und Investitionssicherheit für regulierte Umgebungen.

„`
