E2000 APC vs PC: Der komplette Vergleich für Glasfaser-Profis

Die Wahl zwischen E2000 APC vs PC Steckverbindern ist eine der kritischsten Entscheidungen bei der Glasfaser-Installation. Während beide Varianten die charakteristische Schutzklappe und robuste Bauweise des E2000-Standards bieten, unterscheiden sie sich fundamental in der Endflächen-Geometrie und damit in ihren Anwendungsgebieten. Der Unterschied zwischen geradem (PC) und schrägem (APC) Schliff kann über Erfolg oder Misserfolg Ihres Glasfaserprojekts entscheiden – insbesondere bei anspruchsvollen Singlemode-Anwendungen.

Die fundamentalen Unterschiede verstehen

Diamond E2000 PC: Der bewährte Standard

Diamond E2000 PC (Physical Contact) Steckverbinder verwenden den traditionellen geraden Schliff mit konvexer Oberflächengeometrie. Als Original-Entwickler des E2000-Standards garantiert Diamond SA höchste Schweizer Präzision bei der Fertigung. Bei diesen Schliffen sind die Stecker problemlos kompatibel, da die Stirnfläche immer einen 90 Grad Winkel zur Längsachse hat.

Charakteristika von Diamond E2000 PC:

• Gerade polierte Endfläche (0° Winkel)
• Konvexe Krümmung für optimalen physischen Kontakt
• Typische Rückflussdämpfung: ≥50 dB
• Blaue oder schwarze Farbkennzeichnung
• Kompatibilität mit allen PC-Systemen
• Schweizer Fertigungsqualität mit engsten Toleranzen

Diamond E2000 APC: Die Premium-Lösung

Bei Diamond E2000 APC Steckern ist das anders, die Endfläche hat einen Winkel von 8 Grad (APC bedeutet: Angled Physical Contact). Durch den Winkelschliff wird ein besserer Wert bei der Rückflussdämpfung erreicht. Als Erfinder des E2000-Standards setzt Diamond SA die Maßstäbe für APC-Technologie.

Charakteristika von Diamond E2000 APC:

• 8° Schrägschliff der Endfläche (selten 9°)
• Grüne Farbkennzeichnung als Standard
• Typische Rückflussdämpfung: ≥60 dB
• Primärer Einsatz bei Singlemode-Anwendungen
• Inkompatibel mit PC-Steckern
• Original Diamond SA Präzisionsqualität

Technische Performance im Detail

Rückflussdämpfung: Der entscheidende Unterschied bei E2000 APC vs PC

Die optische Rückflussdämpfung von APC-Steckverbindern beträgt -60 dB oder höher und ist damit besser als bei den anderen Steckverbindertypen. Dieser fundamentale Unterschied erklärt die verschiedenen Anwendungsgebiete.

Vergleich der Rückflussdämpfung:

• E2000 PC: -50 dB (entspricht 0,001% Reflexion)
• E2000 APC: -60 dB (entspricht 0,0001% Reflexion)
• Faktor: 10x bessere Performance bei APC

Funktionsprinzip des APC-Schrägschliffs

Durch den Neigungswinkel zwischen Faserachse und Steckerendfläche (in der Regel 8°) wird erreicht, dass reflektiertes Licht nicht in den Lichtwellenleiter, sondern aus dem LWL-Kern in die Luft hinausgebrochen wird.

Physikalische Vorteile:

• Reflektiertes Licht wird in den Fasermantel abgelenkt
• Minimierung von Interferenzen im Übertragungssignal
• Reduzierung von nichtlinearen Effekten
• Stabilere Performance über verschiedene Wellenlängen

Einfügedämpfung: Vergleichbare Werte

Früher war es schwierig, mit APC-Steckverbindern eine niedrige Einfügedämpfung zu erreichen, da der Luftspalt in den Scheitelversätzen zu groß war. Heutzutage wird jedoch durch die Verbesserung des Steckverbinderdesigns eine bessere Leistung erzielt.

Moderne Einfügedämpfungswerte:

• E2000 PC: ≤0,3 dB (typisch 0,2 dB)
• E2000 APC: ≤0,3 dB (typisch 0,25 dB)
• Unterschied: Vernachlässigbar bei hochwertigen Steckern

Anwendungsgebiete und Auswahlkriterien

E2000 APC: Wann der Schrägschliff unverzichtbar ist

In der Praxis werden E2000/APC Stecker mit Glasfaserkabeln in Singlemode Ausführung verwendet. Die Anwendungsgebiete sind klar definiert durch die Anforderungen an die Rückflussdämpfung.

Primäre E2000 APC Anwendungen:

FTTH und PON-Systeme:

• Passive optische Netzwerke (GPON, XGS-PON)
• FTTH-Backbone-Verbindungen für Stadtwerke
• OLT-ONU Verbindungen
• Splitter-Anschlüsse

WDM-Systeme:

• Wavelength Division Multiplexing
• Dense WDM (DWDM) Anwendungen
• Add/Drop-Multiplexer
• Optische Verstärker-Eingänge

Hochfrequenz-Übertragung:

• RF-Video-Übertragung über Glasfaser
• Analoge Videosignale (CATV)
• Breitband-Rundfunkverteilung
• Satelliten-Signalverteilung

Messanwendungen:

• Hochpräzise OTDR-Messungen
• Charakterisierung von Glasfasern
• Kalibrierung optischer Systeme
• Laboranwendungen

E2000 PC: Die wirtschaftliche Alternative

PC-Steckverbinder sind im Allgemeinen in der Ausrüstung von Telekommunikationsbetreibern zu finden, während UPC-Steckverbinder in Digitalfernsehen, Telefonie und Datensystemen beliebt sind.

Optimale E2000 PC Anwendungen:

Multimode-Netzwerke:

• Campus-Verkabelung (OM3, OM4)
• Rechenzentrum-Interconnects
• LAN-Backbone-Verbindungen
• Server-zu-Switch Verbindungen

Kurze Singlemode-Strecken:

• Intra-Building Verbindungen
• Rack-zu-Rack Verkabelung
• Patch-Panel Verbindungen
• Test- und Messaufbauten

Digitale Übertragungssysteme:

• Ethernet-Verbindungen
• Fibre Channel Storage Networks
• Digitale Telefonie
• Datennetze ohne RF-Komponenten

Kompatibilität und Installationshinweise

Kritische Inkompatibilität beachten

Ein E2000 APC vs PC Vergleich zeigt: APC-Stecker sind nicht kompatibel mit PC-Systemen. Diese fundamentale Regel darf niemals missachtet werden.

Konsequenzen falscher Paarung:

• Einfügedämpfung >10 dB möglich
• Permanente Beschädigung beider Stecker
• Totalausfall der Übertragung
• Kostspieliger Komponentenaustausch

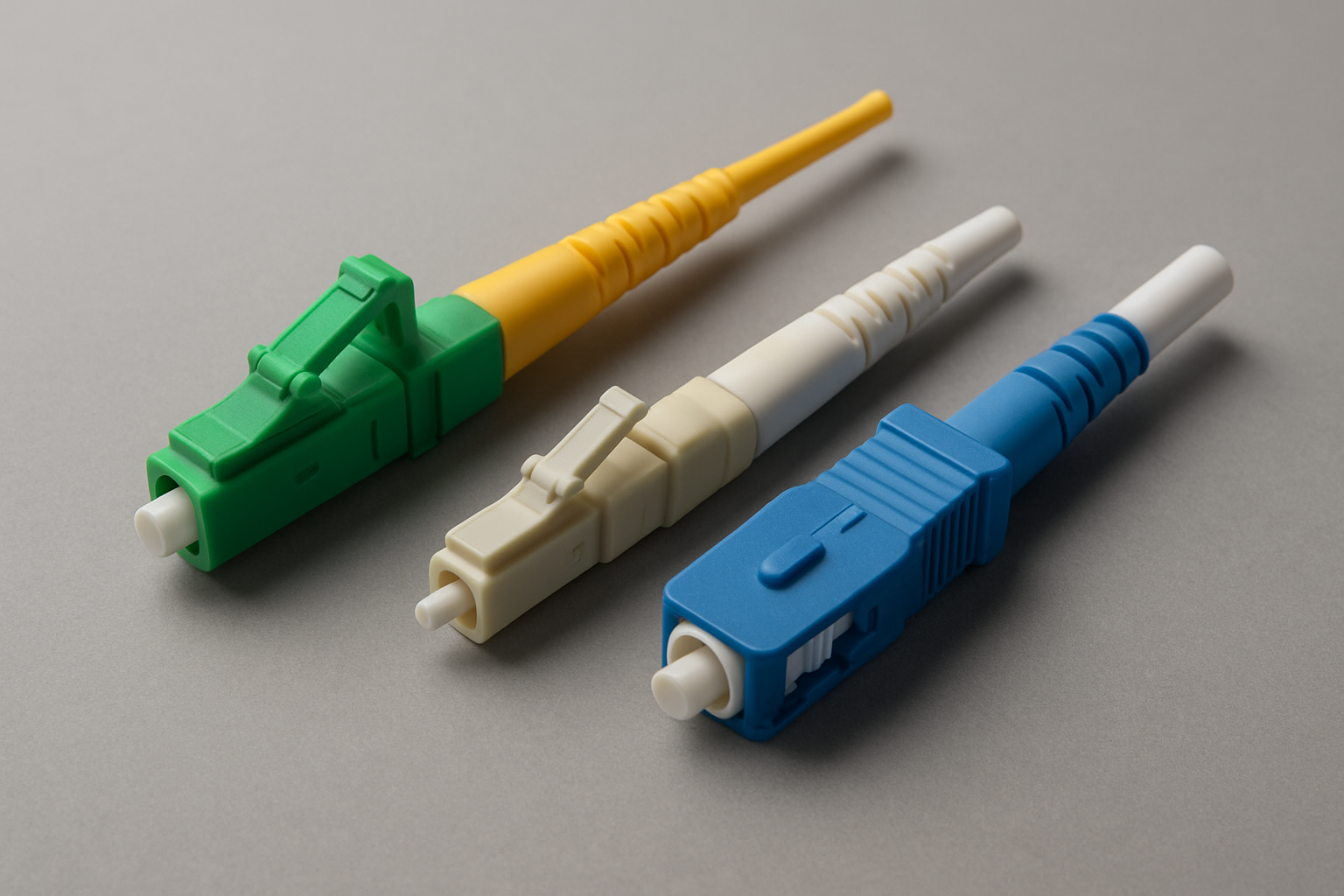

Farbkennzeichnung als Sicherheitsmerkmal

Bei einem grünen E2000 Stecker handelt es sich in der Regel um die APC Variante. Diese standardisierte Farbkodierung verhindert Verwechslungen.

Standardisierte Farbcodes:

• E2000 APC: Grün (international Standard)
• E2000 PC: Blau (Singlemode) oder Beige (Multimode)
• Patchkabel: Gelb (OS2), Orange (OM1/OM2), Aqua (OM3/OM4)

Installationspraxis für beide Varianten

Gemeinsame Installationsregeln:

• Staubschutzkappen bis unmittelbar vor Verbindung aufbewahren
• Reinigung mit Isopropanol und fusselfreien Tüchern
• Mikroskopische Inspektion vor jeder Verbindung
• Sanfte Push-Pull-Bewegung beim Stecken

APC-spezifische Hinweise:

• Rotation während des Steckens vermeiden
• Besondere Vorsicht bei der Ausrichtung
• Nur mit anderen APC-Steckern verbinden
• Höhere Präzision bei der Installation erforderlich

Wirtschaftliche Betrachtungen

Kostenvergleich E2000 APC vs PC

Anschaffungskosten:

• E2000 APC: 15-25% höhere Kosten pro Stecker
• E2000 PC: Standard-Preisbereich
• Zusatzkosten durch präzisere Fertigung und Qualitätskontrolle

TCO-Betrachtung:

• APC: Geringere Wartungskosten durch stabilere Performance
• PC: Niedrigere Anschaffung, potentiell höhere Betriebskosten
• ROI-Break-Even typisch nach 2-3 Jahren bei kritischen Anwendungen

Bestandsmanagement optimieren

Lagerhaltungs-Strategie:

• Standardisierung auf eine Variante pro Anwendungsbereich
• Farbkodierte Lagersysteme zur Verwechslungsvermeidung
• Separate Lagerung von APC und PC Komponenten
• Schulung des Personals für korrekte Identifikation

Zukunftstrends und Technologieentwicklung

Entwicklung neuer Standards

Kommende Anforderungen:

• 400G/800G Ethernet erfordert höchste Qualität
• Kohärente Übertragung verstärkt APC-Bedarf
• Edge Computing steigert Performance-Anforderungen
• 5G-Fronthaul benötigt niedrigste Latenz

Marktentwicklung

Trends bei E2000:

• Zunehmende APC-Durchdringung auch bei PC-Anwendungen
• Verbesserte Fertigungstechnologien reduzieren Preisunterschiede
• Standardisierung auf grüne APC-Kennzeichnung
• Integration von Industrie 4.0 Anforderungen

Auswahlhilfe für Praktiker

Entscheidungsmatrix E2000 APC vs PC

Anwendung	E2000 PC	E2000 APC	Begründung
FTTH PON	❌	✅	Rückflussdämpfung kritisch
Campus MM	✅	❌	Kostenoptimiert ausreichend
WDM Systeme	❌	✅	Interferenzen vermeiden
RZ Interconnect	✅	(✅)	Performance vs. Kosten
RF Video	❌	✅	Analog-Signale empfindlich
Test/Mess	❌	✅	Höchste Präzision erforderlich

Praktische Auswahlkriterien

Wählen Sie E2000 APC wenn:

• Singlemode-Übertragung >2 km geplant
• WDM oder kohärente Systeme eingesetzt werden
• RF-Signale übertragen werden
• Höchste Verfügbarkeit erforderlich (>99,99%)
• Messanwendungen oder Kalibrierung

Wählen Sie E2000 PC wenn:

• Multimode-Anwendungen dominieren
• Kurze Singlemode-Strecken (<500m)
• Kostenoptimierung prioritär
• Einfache Punkt-zu-Punkt Verbindungen
• Digitale Übertragung ohne RF-Komponenten

Qualitätssicherung und Prüfverfahren

Spezifische Tests für E2000 APC vs PC

APC-spezifische Prüfungen:

• Winkelgenauigkeit: ±0,2° Toleranz
• Apex-Offset: <50 µm
• Faser-Höhe: ±100 nm
• Oberflächenrauheit: <1 nm RMS

PC-spezifische Prüfungen:

• Krümmungsradius: 10-25 mm
• Faser-Höhe: ±50 nm
• Exzentrizität: <0,5 µm
• Oberflächendefekte: Klasse A

Messtechnische Verifikation

Standardisierte Messverfahren:

• IEC 61300-3-6 für Rückflussdämpfung
• IEC 61300-3-4 für Einfügedämpfung
• IEC 61300-2-2 für Steckzyklen
• IEC 61300-2-5 für Zugentlastung

Herstellerqualifikation und Lieferantenauswahl

Wichtige Qualitätskriterien

Technische Qualifikation:

• IEC 61754-15 Zertifizierung für E2000
• Automated polishing systems für konsistente Qualität
• Statistische Prozesskontrolle (SPC)
• Rückverfolgbarkeit der Fertigungscharge

Lieferanten-Bewertung:

• Original-Entwickler bevorzugt für höchste Qualität
• 5-Jahres-Garantie als Qualitätsmerkmal
• Technischer Support und Schulungsangebote
• Ersatzteilversorgung und Logistikkonzept

Best Practices für erfolgreiche Implementierung

Planungsphase

Systemanalyse:

• Bewertung der Rückflussdämpfungsanforderungen
• Identifikation kritischer Übertragungsstrecken
• Kompatibilitätsprüfung bestehender Systeme
• Langfristige Technologie-Roadmap berücksichtigen

Standardisierungsstrategie:

• Definition einheitlicher Steckertypen pro Anwendungsbereich
• Farbkodierung für eindeutige Identifikation
• Dokumentation aller Verbindungstypen
• Schulungsplan für Installationsteams

Installationsphase

Qualitätskontrolle:

• Systematische Endflächeninspektion vor jeder Verbindung
• Dokumentation aller gemessenen Werte
• Trennung von APC und PC Komponenten während Installation
• Abschließende Systemprüfung nach Fertigstellung

Wartung und Betrieb:

• Regelmäßige Performance-Überwachung
• Präventive Reinigungszyklen
• Ersatzteilmanagement nach Steckertypen
• Kontinuierliche Schulung des Wartungspersonals

Fallstudien aus der Praxis

Stadtwerk Glasfaser Plus: FTTH-Projekt mit 15.000 Anschlüssen

Herausforderung:

• Mixed-Technology-Umgebung mit verschiedenen Übertragungsverfahren
• Hohe Verfügbarkeitsanforderungen (>99,95%)
• Kostenoptimierung bei gleichzeitig hoher Qualität
• Zukunftssicherheit für kommende Standards

Lösung:

• E2000 APC vs PC Hybridstrategie implementiert
• APC für alle PON-Splitter und Backbone-Verbindungen
• PC für Endkunden-Anschlüsse und interne Verteilung
• Farbkodierte Dokumentation und Lagerhaltung

Ergebnisse nach 18 Monaten:

• 99,97% Verfügbarkeit erreicht (Ziel übertroffen)
• 35% weniger Serviceeinsätze durch APC in kritischen Bereichen
• Vereinfachte Wartung durch klare Stecker-Segregation
• Erfolgreiche Integration neuer WDM-Technologien

Energieversorger RegioNet: WDM-Upgrade mit E2000 APC

Ausgangssituation:

• Bestehende PC-basierte Infrastruktur
• Upgrade auf DWDM für höhere Kapazitäten
• Strenge Budget-Constraints
• Minimale Ausfallzeiten während Migration

Migrationsstrategie:

• Schrittweise Umstellung kritischer Links auf APC
• Parallelbetrieb beider Technologien während Übergangszeit
• Systematische Schulung aller Techniker
• Aufbau redundanter APC-Verbindungen

Erfolgsfaktoren:

• Zero-Downtime-Migration durch sorgfältige Planung
• 40% Kapazitätssteigerung durch bessere Performance
• ROI bereits nach 14 Monaten erreicht
• Grundlage für weitere Technologie-Upgrades geschaffen

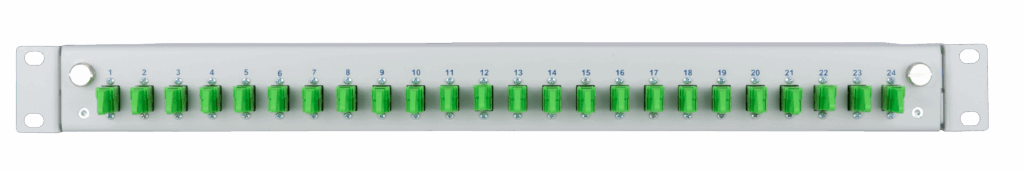

Integration in modulare Glasfasersysteme

Fiber Products Kompatibilität

Bei der Auswahl von Spleißboxen und modularen Systemen ist die Kompatibilität mit beiden Steckertypen essential. Unsere 19″-Rack-Lösungen unterstützen sowohl APC als auch PC Konfigurationen.

Systemintegration:

• Flexible Modulträger für gemischte Konfigurationen
• Separate Kassetten für APC und PC Verbindungen
• Farbkodierte Frontplatten zur Unterscheidung
• Werkzeugfreie Umkonfiguration bei Anforderungsänderungen

Zukunftssichere Systemarchitektur

Skalierungsoptionen:

• Migration von PC zu APC ohne Systemwechsel
• Hybride Konfigurationen für Übergangsphasen
• Modulare Erweiterung je nach Anwendungsanforderungen
• Integration neuer Steckertechnologien

Fehlerdiagnose und Troubleshooting

Typische Probleme bei E2000 APC vs PC

APC-spezifische Herausforderungen:

• Winkelfehler durch unsachgemäße Installation
• Beschädigung durch Rotation während Steckvorgang
• Kontamination der Schrägfläche
• Inkompatible Verbindung mit PC-Steckern

PC-spezifische Probleme:

• Verschmutzung der geraden Endfläche
• Unzureichender physischer Kontakt
• Luftblasen zwischen Verbindungsflächen
• Mechanischer Verschleiß bei häufigen Steckzyklen

Systematische Fehleranalyse

Diagnoseschritte:

1. Visuelle Inspektion: Mikroskopische Untersuchung der Endflächen
2. Messungen: Einfüge- und Rückflussdämpfung dokumentieren
3. Kompatibilitätscheck: APC/PC Paarung verifizieren
4. Systemtest: End-to-End Performance validieren

Präventive Maßnahmen:

• Regelmäßige Schulungen für Installationsteams
• Standardisierte Reinigungsprozeduren
• Qualitätskontrolle bei Wareneingang
• Systematische Dokumentation aller Verbindungen

Fazit: Die richtige Wahl für jede Anwendung

Die Entscheidung E2000 APC vs PC ist keine Frage des „besser oder schlechter“, sondern der optimalen Anpassung an die Anwendungsanforderungen. Während APC-Stecker durch ihre überlegene Rückflussdämpfung bei anspruchsvollen Singlemode-Anwendungen unverzichtbar sind, bieten PC-Stecker eine kosteneffiziente Lösung für weniger kritische Anwendungen.

Kernerkenntnisse:

• APC-Vorteil: 10x bessere Rückflussdämpfung (-60 dB vs. -50 dB)
• Anwendungsfokus: APC für Singlemode/WDM/RF, PC für Multimode/Digital
• Kompatibilität: Strikte Trennung — niemals mischen!
• Wirtschaftlichkeit: 15-25% Mehrkosten bei APC, aber reduzierte Betriebskosten

Entscheidungsregel:

Wenn die Anwendung empfindlich auf Rückflussdämpfung reagiert oder Singlemode-Übertragung über größere Distanzen erfolgt, ist E2000 APC die einzig richtige Wahl. Für alle anderen Anwendungen bietet E2000 PC ein optimales Preis-Leistungs-Verhältnis.

Die Zukunft gehört eindeutig der APC-Technologie, da steigende Datenraten und komplexere Übertragungsverfahren höchste Signalqualität erfordern. Planer sollten daher bei Neuinstallationen den Einsatz von Diamond E2000 APC sorgfältig prüfen, um langfristige Zukunftssicherheit zu gewährleisten.

Bei Fiber Products entwickeln wir modulare Glasfaserlösungen für höchste Qualitätsansprüche. Unsere Hutschienenboxen und Spleißsysteme kombinieren bewährte Technik mit innovativen Features für Installateure, Systemhäuser und Netzbetreiber.

Mit 5-Jahres-Garantie und europäischer Fertigung nach deutschen Qualitätsstandards bieten wir optimales Preis-Leistungs-Verhältnis für professionelle Glasfasernetze. Als autorisierter Partner führender Technologieunternehmen gewährleisten wir höchste Qualität und umfassenden Support.

Entdecken Sie unser komplettes Produktsortiment oder besuchen Sie unseren Online-Shop. Sprechen Sie uns an – gemeinsam entwickeln wir die optimale Lösung für Ihr Projekt. Kontaktieren Sie uns für eine individuelle Beratung oder informieren Sie sich in unserem Glasfaserwissen-Blog über weitere Fachthemen.

Jetzt Beratung anfragen

Unsere Experten beraten Sie zu modularen Glasfaserloesungen fuer Ihren spezifischen Einsatzbereich — schnell, persoenlich und unverbindlich.

Beratung anfragen →
